GEBERIT manžetna za pisoar (152.693.00.1)

Opis

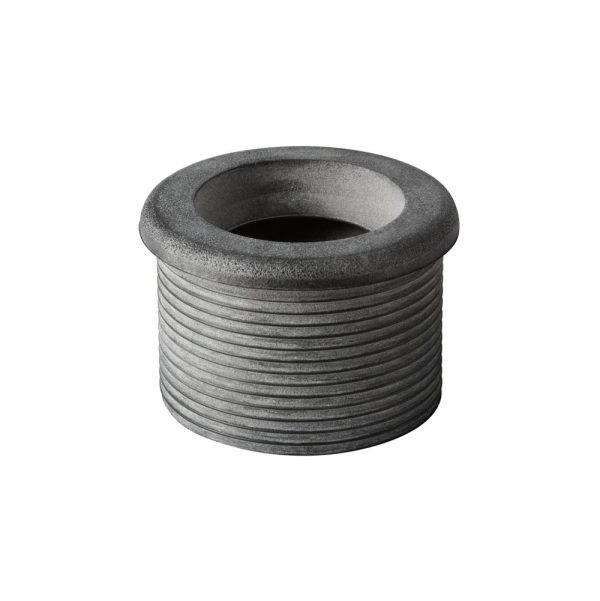

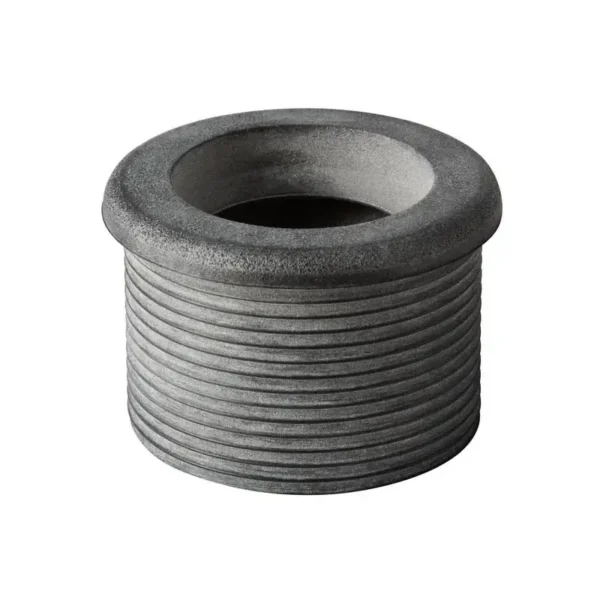

GEBERIT manžetna za pisoar

GEBERIT manžetna za pisoar, sa šifrom 152.693.00.1, predstavlja originalni zaptivni element namenjen odgovarajućim GEBERIT pisoarskim i odvodnim instalacijama. Na ITIM stranici proizvod se jednostavnije naziva „sifon guma za pisoar“, dok zvanična GEBERIT tehnička dokumentacija koristi precizniji termin manžetna. Kod tehničkih rezervnih delova ovakva razlika u nazivu je važna, jer manžetna nije kompletan sifon već zaseban element koji učestvuje u formiranju odgovarajućeg priključka.

Šifra 152.693.00.1 potvrđena je i na ITIM stranici i u zvaničnim GEBERIT izvorima. Upravo ta šifra predstavlja najpouzdaniji kriterijum prilikom kupovine, naročito zato što GEBERIT proizvodi više manžetni i adapterskih zaptivki različitih prečnika. Vizuelno sličan gumeni element ne mora odgovarati istom priključku.

Priključne mere

Zvanični GEBERIT katalog za ovu manžetnu navodi priključne mere d50 mm i di57 mm. To odgovara vrednostima od 5 cm i 5,7 cm. Ove oznake predstavljaju tehničke prečnike priključka i ne treba ih tumačiti kao ukupne dimenzije proizvoda.

U drugom zvaničnom GEBERIT katalogu proizvod se nalazi među adapterskim manžetnama i za šifru 152.693.00.1 navode se DN 60 i priključak ø50 mm. Ovi podaci zajedno pokazuju da je proizvod specifično oblikovan za povezivanje odgovarajućih priključnih elemenata različitih geometrija i da ga ne treba menjati običnom gumom sličnog spoljnog prečnika.

Materijal EPDM

Za artikal 152.693.00.1 zvanično je potvrđen materijal EPDM. EPDM je elastomerni materijal koji se koristi za zaptivne elemente u sanitarnim i instalacionim sistemima. U ovom proizvodu njegova osnovna funkcija je da omogući elastično naleganje između odgovarajućih komponenti.

Važno je da se materijal ne meša sa konstrukcionim materijalom samog sifona ili odvodne cevi. Manžetna je zaseban zaptivni element i njena elastičnost omogućava prilagođavanje priključnim površinama u okviru predviđenih mera.

Primena u pisoarskoj instalaciji

Zvanični GEBERIT dijagrami rezervnih delova šifru 152.693.00.1 prikazuju u sklopu odgovarajućih instalacionih elemenata za pisoar. To potvrđuje njenu primenu kod pisoarskih sistema, ali ne znači da manžetna automatski odgovara svakom GEBERIT pisoaru ili svakom sifonu.

Pre kupovine treba proveriti servisni crtež konkretnog pisoara, instalacionog elementa ili sifona. Ako se na crtežu pojavljuje šifra 152.693.00.1, onda se može pouzdano identifikovati odgovarajući rezervni deo.

Uloga manžetne u spoju

Manžetna se koristi za stvaranje pravilnog naleganja između dva odgovarajuća priključna dela. Njena funkcija nije da sama formira sifonsku vodenu barijeru. Tu funkciju obavlja konstrukcija sifona. Zbog toga nije tehnički precizno tvrditi da sama manžetna „sprečava neprijatne mirise“. Ona doprinosi pravilnosti i zaptivenosti spoja, dok je kompletna odvodna funkcija rezultat rada celog sifonskog sklopa.

Ako je manžetna istrošena, napukla, deformisana ili pogrešno postavljena, može se pojaviti curenje na mestu priključka. U takvim slučajevima odgovarajuća zamena može vratiti pravilan spoj bez potrebe za zamenom kompletnog sifona, pod uslovom da ostali delovi nisu oštećeni.

Provera pre zamene

Pre poručivanja treba proveriti postojeću komponentu. Ako je moguće, potrebno je pronaći originalnu GEBERIT šifru, proveriti prečnik priključka i uporediti oblik manžetne. Ne treba se oslanjati samo na približan prečnik izmeren spolja, jer različite manžetne mogu imati isti priključak sa jedne strane, ali različitu unutrašnju geometriju.

Takođe treba proveriti da li problem zaista potiče od manžetne. Curenje može nastati zbog napuklog sifona, nepravilnog položaja odvodne cevi ili mehaničkog naprezanja spoja.

Priprema za montažu

Pre postavljanja nove manžetne priključne površine treba očistiti od naslaga, ostataka prethodne zaptivke, prašine i drugih nečistoća. Površine moraju biti glatke i neoštećene u području naleganja.

Manžetnu treba pregledati pre montaže. Ne treba koristiti deo koji ima rezove, pukotine ili trajnu deformaciju. Takođe nije preporučljivo rastezati manžetnu izvan predviđenog priključnog prečnika.

Montaža proizvoda

Manžetna se postavlja u skladu sa konstrukcijom odgovarajućeg sifona ili priključnog elementa. Potrebno je voditi računa o pravilnoj orijentaciji i potpunom naleganju. Ako element poseduje oblikovani rub ili profil, on mora biti smešten u odgovarajuće ležište.

Prilikom sklapanja ne treba koristiti prekomernu silu. Ako se priključci ne mogu spojiti bez izrazitog deformisanja manžetne, potrebno je ponovo proveriti dimenzije i kompatibilnost.

Kontrola nakon ugradnje

Nakon montaže treba izvršiti probno ispiranje pisoara i vizuelno proveriti spoj. Ne sme se pojaviti vlaženje, kapljanje ili pomeranje priključnih delova.

Kontrolu je korisno ponoviti nakon nekoliko ciklusa ispiranja, jer tada sistem prolazi kroz normalne promene protoka i pritiska. Ako se primeti curenje, spoj treba demontirati i proveriti položaj manžetne.

Održavanje

Manžetna nakon pravilne ugradnje ne zahteva posebno redovno održavanje. Tokom servisa sifona preporučuje se vizuelna kontrola njenog stanja. Ako je elastomer postao krut, deformisan ili oštećen, deo treba zameniti.

Agresivna sredstva ili alati ne treba da dolaze u kontakt sa zaptivnom površinom bez provere njihove kompatibilnosti sa EPDM materijalom.

Pouzdan izbor prema šifri

GEBERIT manžetna za pisoar 152.693.00.1 predstavlja precizno definisan originalni rezervni deo. Potvrđeni podaci obuhvataju šifru proizvoda, EPDM materijal i priključne mere povezane sa ø50 mm i unutrašnjom merom od 57 mm.

Najsigurniji način izbora jeste provera servisnog crteža i šifre postojeće komponente. Time se izbegava korišćenje univerzalnih zaptivki koje mogu izgledati slično, ali nemaju odgovarajuću geometriju ili priključne mere.
