Opis

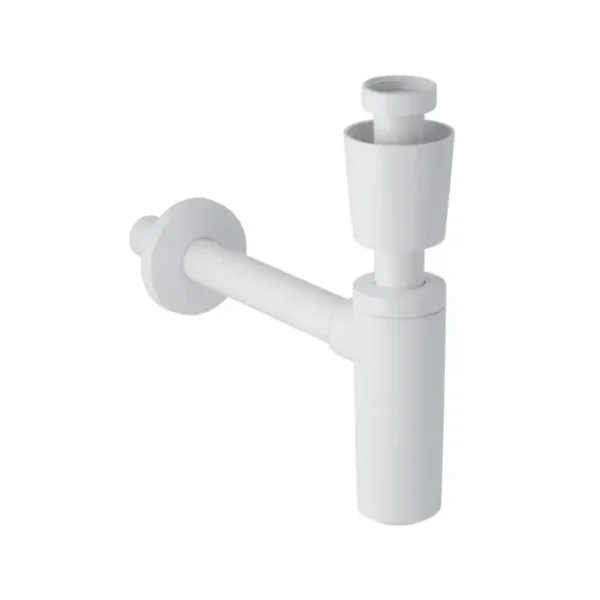

Geberit direktni samočisteći sifon za lavabo horizontalni Ø32 mm alpsko beli 151.034.11.1

Direktni samočisteći sifon za lavabo

Geberit 151.034.11.1 je direktni samočisteći sifon za lavabo sa horizontalnim odvodom. Postavlja se ispod lavaboa i povezuje gornji odvodni deo sa zidnim kanalizacionim priključkom. Zvaničan naziv proizvoda u Geberit katalogu je direktni samočisteći sifon za umivaonik sa rozetnom ventila i horizontalnim odvodom, dok je u ovom opisu korišćen termin sifon za lavabo radi usklađivanja sa nazivima na sajtu.

Osnovne funkcije sifona su:

• povezivanje lavaboa sa zidnom kanalizacijom
• odvođenje otpadne vode
• formiranje vodenog zatvarača
• smanjenje prolaska neprijatnih mirisa
• uredno završavanje priključka kod ventila
• uredno završavanje zidnog priključka
• omogućavanje lakšeg održavanja odvoda

Artikal 151.034.11.1

Ovaj SEO opis odnosi se isključivo na Geberit artikal 151.034.11.1.

Zvanične karakteristike ove varijante su:

• boja / površina: alpsko bela
• izlazni prečnik: Ø32 mm
• visina sifona: 75 mm
• materijal proizvoda: PP
• namena: za lavaboe
• horizontalni odvod
• kontrolisani kvalitet prema EN 274-3
• otpornost na koroziju.

Alpsko bela boja

Varijanta 151.034.11.1 izvedena je u boji alpsko bela. Ova boja je pogodna za usklađivanje sa belom sanitarnom keramikom, posebno kada sifon ostaje vidljiv ispod lavaboa.

Alpsko bela površina može se kombinovati sa:

• belim lavaboom
• belom WC keramikom
• belim kupatilskim nameštajem
• svetlim pločicama
• hromiranim slavinama
• belim ili neutralnim kupatilskim elementima
• jednostavnim sanitarnim instalacijama

Kod otvorene montaže, bela boja vizuelno smanjuje kontrast između sifona i sanitarne keramike.

Izlazni prečnik Ø32 mm

Geberit 151.034.11.1 ima izlazni prečnik Ø32 mm. Ova dimenzija se odnosi na horizontalni izlaz sifona koji se povezuje sa odgovarajućim zidnim kanalizacionim priključkom ili zaptivnom manžetnom.

Pre montaže treba proveriti:

• prečnik zidnog kanalizacionog priključka
• dimenziju gumene manžetne
• potrebu za redukcijom
• dubinu umetanja izlazne cevi
• položaj odvoda u odnosu na lavabo
• raspoloživo horizontalno rastojanje
• kompatibilnost sa postojećom instalacijom

Ako zidni priključak nije Ø32 mm, potreban je odgovarajući prelazni element ili zaptivna manžetna.

Visina sifona 75 mm

Deklarisana visina sifona iznosi 75 mm.

Ova mera je važna pri planiranju prostora:

• ispod zidnog lavaboa
• ispod nadgradnog lavaboa
• unutar kupatilskog ormarića
• iznad fioke ili police
• između odvoda lavaboa i zidnog priključka
• kod zamene postojećeg sifona

Pre ugradnje treba proveriti ukupan raspoloživ prostor, uključujući odvodni ventil, sifon, zidnu rozetnu i eventualne priključne elemente.

PP konstrukcija

Geberit za ovaj proizvod navodi PP kao materijal proizvoda.

PP konstrukcija doprinosi:

• otpornosti na koroziju
• maloj masi proizvoda
• jednostavnijem rukovanju tokom montaže
• otpornosti na standardne uslove korišćenja u kupatilu
• stabilnoj geometriji sifona
• lakšem spoljašnjem održavanju
• praktičnoj primeni kod sanitarnih odvoda

Plastične spojne elemente treba zatezati pažljivo, bez prekomerne sile i bez oštećenja navoja.

Horizontalni odvod

Proizvod ima horizontalni odvod, što znači da se izlazna cev vodi ka kanalizacionom priključku u zidu. Geberit horizontalni odvod navodi kao jednu od prednosti ovog proizvoda.

Ovakva izvedba odgovara situacijama kada:

• se kanalizacioni priključak nalazi u zidu
• lavabo nema podni odvod
• sifon treba da se poveže horizontalno
• zidna rozetna treba da prekrije otvor oko cevi
• instalacija treba da ostane uredna i kompaktna

Pre montaže treba proveriti tačan položaj zidnog priključka u odnosu na osu odvoda lavaboa.

Samočisteća konstrukcija

Proizvod je označen kao direktni samočisteći sifon. Takva konstrukcija je namenjena efikasnom protoku vode kroz sifon, uz smanjenje zadržavanja nečistoća u svakodnevnoj upotrebi.

Kod pravilne montaže i redovnog korišćenja, direktni protok pomaže da se kroz sifon odvedu:

• voda iz lavaboa
• ostaci sapuna
• sitne nečistoće
• pasta za zube
• deo mineralnih naslaga u toku ispiranja

I pored samočisteće konstrukcije, sifon treba periodično proveravati ako se primeti sporije oticanje vode.

Namena za lavabo

Geberit proizvod svrstava u namenu za umivaonike, odnosno lavaboe.

Može se koristiti uz kompatibilne:

• zidne lavaboe
• ugradne lavaboe
• podgradne lavaboe
• nadgradne lavaboe
• lavaboe na kupatilskom ormariću
• lavaboe kod kojih je odvod pripremljen u zidu

Kompatibilnost zavisi od gornjeg odvodnog ventila, raspoloživog prostora i dimenzije zidnog priključka.

Rozetna ventila u obimu isporuke

U obimu isporuke navedena je rozetna ventila.

Rozetna ventila služi za:

• uredno završavanje zone oko odvodnog ventila
• vizuelno pokrivanje prelaza prema sifonu
• usklađivanje izgleda sa belom izvedbom sifona
• formiranje kompletnijeg završnog izgleda ispod lavaboa

Ova stavka je važna razlika u odnosu na pojedine sifone kod kojih je u obimu isporuke navedena samo zidna rozetna.

Zidna rozetna u obimu isporuke

Geberit za artikal 151.034.11.1 navodi i zidnu rozetnu u obimu isporuke.

Zidna rozetna služi za:

• prekrivanje otvora oko izlazne cevi
• uredan završetak spoja sa zidom
• sakrivanje ivice kanalizacionog priključka
• vizuelno usklađivanje sa belim sifonom
• zaštitu i završnu obradu instalacione zone

Rozetnu treba postaviti na izlaznu cev pre konačnog povezivanja sa zidnim odvodom.

Otpornost na koroziju

Geberit navodi da je proizvod otporan na koroziju.

Ova osobina je značajna zbog:

• svakodnevnog kontakta sa vodom
• povećane vlage u kupatilu
• mogućeg stvaranja kondenzacije
• položaja ispod sanitarne keramike
• dužeg korišćenja u zoni odvoda

Otpornost na koroziju ne znači otpornost na sva agresivna hemijska sredstva. Za čišćenje treba koristiti sredstva koja su kompatibilna sa PP materijalom.

Kontrolisani kvalitet prema EN 274-3

Geberit za ovaj proizvod navodi kontrolisani kvalitet u skladu sa standardom EN 274-3.

Za pravilan rad potrebno je:

• koristiti kompatibilne priključne elemente
• pravilno postaviti zaptivke
• poravnati sifon bez bočnog naprezanja
• ravnomerno zategnuti spojne elemente
• ne pretegnuti plastične matice
• proveriti sve spojeve nakon montaže

Vodeni zatvarač

Sifon tokom rada zadržava određenu količinu vode i time formira vodeni zatvarač između prostorije i kanalizacione instalacije.

Vodeni zatvarač smanjuje prolazak:

• neprijatnih mirisa
• kanalizacionih gasova
• vazduha iz odvodne instalacije
• manjih insekata iz kanalizacionog sistema

Ako se lavabo duže ne koristi, voda u sifonu može postepeno ispariti. Puštanjem vode vodeni zatvarač se ponovo uspostavlja.

Primena kod zidnog lavaboa

Model se može koristiti kod kompatibilnog zidnog lavaboa kada se kanalizacioni priključak nalazi u zidu.

Pre montaže treba proveriti:

• položaj odvoda lavaboa
• visinu zidnog kanalizacionog priključka
• razmak između lavaboa i zida
• priključnu dimenziju gornjeg ventila
• prostor za sifon visine 75 mm
• kompatibilnost izlaza Ø32 mm
• pristup radi održavanja

Kod otvorene instalacije alpsko bela boja može se vizuelno uklopiti sa belom keramikom.

Primena kod nadgradnog lavaboa

Kod nadgradnog lavaboa treba uzeti u obzir visinu posude i debljinu radne ploče.

Pre ugradnje treba proveriti:

• ukupnu visinu odvodnog sklopa
• dužinu odvodnog ventila
• potrebu za produžnom cevi
• položaj zidnog odvoda
• raspoloživ prostor ispod ploče
• pristup spojnim elementima
• mogućnost pravilnog centriranja sifona

Primena kod lavaboa na ormariću

Kod montaže unutar kupatilskog ormarića treba proveriti:

• položaj gornje fioke
• dubinu ormarića
• visinu sifona
• trasu horizontalne cevi
• prostor za spojne elemente
• pristup radi čišćenja
• položaj drugih instalacija
• eventualni izrez na zadnjoj strani ormarića

Fioka, polica ili zadnja stranica ormarića ne treba da pritiskaju sifon ili izlaznu cev.

Povezivanje sa odvodnim ventilom

Gornji deo sifona povezuje se sa kompatibilnim odvodnim ventilom lavaboa.

Pre montaže treba proveriti:

• priključnu dimenziju odvodnog ventila
• dužinu priključnog dela
• položaj rozete ventila
• vrstu zaptivke
• dubinu povezivanja
• vertikalno poravnanje sifona
• odsustvo bočnog opterećenja

Odvodni ventil za lavabo nije naveden kao zaseban deo obima isporuke, dok je rozetna ventila navedena kao deo isporuke.

Povezivanje sa zidnim odvodom

Izlazna cev Ø32 mm povezuje se sa odgovarajućim zidnim kanalizacionim priključkom.

Postupak obično obuhvata:

• proveru dimenzije zidnog odvoda
• merenje potrebne dužine cevi
• skraćivanje cevi kada je potrebno i dozvoljeno
• izvođenje ravnog reza
• uklanjanje oštrih ivica
• postavljanje zidne rozetne
• postavljanje zaptivne manžetne
• umetanje cevi u zidni priključak
• poravnanje sifona
• proveru nepropusnosti

Montaža sifona

Osnovni postupak montaže obuhvata:

• proveru kompatibilnosti priključaka
• čišćenje odvodne zone lavaboa
• povezivanje sifona sa gornjim odvodom
• postavljanje rozete ventila
• postavljanje potrebnih zaptivki
• poravnanje sifonskog tela
• merenje rastojanja do zida
• postavljanje zidne rozetne
• povezivanje sa kanalizacijom
• ravnomerno zatezanje spojeva
• puštanje vode
• proveru nepropusnosti

Plastične elemente treba zatezati ručno ili pažljivo odgovarajućim alatom, bez prekomerne sile.

Provera nepropusnosti

Nakon montaže treba proveriti:

• spoj sa odvodnim ventilom
• položaj rozete ventila
• spojne elemente sifona
• horizontalnu izlaznu cev
• zidni kanalizacioni priključak
• položaj zidne rozetne
• stabilnost kompletnog sklopa
• eventualno kapanje pri punom protoku

Proveru treba izvršiti pri kontinuiranom protoku vode i prilikom brzog pražnjenja napunjenog lavaboa.

Održavanje sifona

U sifonu se tokom korišćenja mogu zadržavati:

• dlake
• ostaci sapuna
• pasta za zube
• kozmetički preparati
• kamenac
• sitne nečistoće
• mineralne naslage

Ako voda sporije otiče, treba proveriti:

• odvodni ventil lavaboa
• ulaz u sifon
• unutrašnjost sifonskog tela
• horizontalnu izlaznu cev
• zidni kanalizacioni priključak

Pre demontaže treba postaviti posudu ispod sifona jer se u njemu nalazi voda.

Čišćenje alpsko bele PP površine

Za spoljašnje čišćenje preporučuju se:

• mlaka voda
• meka mikrofiber krpa
• blag pH-neutralan deterdžent
• neabrazivni sunđer
• ispiranje čistom vodom
• sušenje mekom krpom

Treba izbegavati:

• abrazivne praškove
• metalne sunđere
• grube četke
• jaka kisela sredstva
• jaka alkalna sredstva
• agresivne rastvarače
• struganje oštrim predmetima
• sredstva koja nisu kompatibilna sa PP materijalom

Sadržaj isporuke

Geberit za artikal 151.034.11.1 u obimu isporuke navodi:

• rozetnu ventila
• zidnu rozetnu.

Proizvod obuhvata sifonski sklop u izabranoj varijanti:

• Geberit direktni samočisteći sifon za lavabo 151.034.11.1
• horizontalni izlaz Ø32 mm
• alpsko belu završnu obradu
• PP konstrukciju
• visinu sifona 75 mm

Kao deo isporuke nisu izričito navedeni:

• lavabo
• slavina
• kompletan odvodni ventil za lavabo
• kanalizaciona manžetna
• dodatna redukcija
• montažni alat
