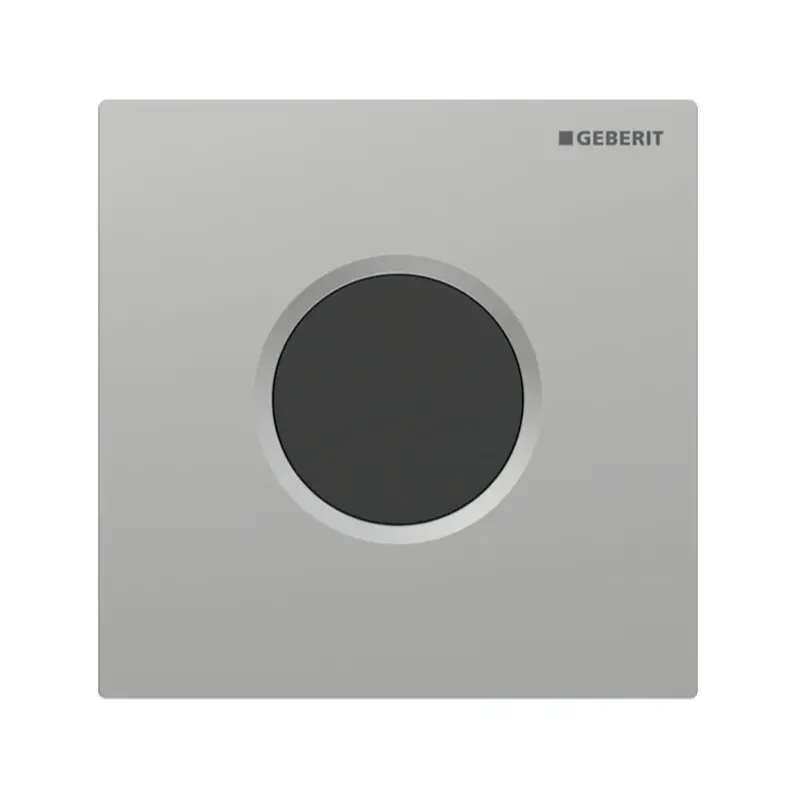

Geberit Tip 01 senzorska tipka za pisoar hrom mat (116.021.JQ.5)

Opis

Geberit Tip 01 senzorska tipka za pisoar hrom mat 116.021.JQ.5

Geberit Tip 01 senzorska tipka za pisoar

Geberit Tip 01 116.021.JQ.5 predstavlja senzorsku tipku za automatsko ispiranje pisoara, opremljenu infracrvenim senzorom koji omogućava beskontaktno aktiviranje vode nakon korišćenja sanitarnog elementa.

Model pripada seriji Geberit Tip 01 i namenjen je ugradnji u odgovarajuće Geberit instalacione sisteme za pisoare sa čeonim aktiviranjem.

Fabrička šifra proizvoda je:

116.021.JQ.5

EAN oznaka:

4025410703040

Spoljne dimenzije pokrivne ploče iznose:

130 × 130 mm.

Senzorska tipka izrađena je od cinka livenog pod pritiskom, sa hrom mat završnom obradom i Easy-to-Clean zaštitnim slojem.

Ova verzija zamenjuje prethodni model sa fabričkom šifrom 116.021.46.5.

Model koristi elektronsku upravljačku jedinicu, infracrveni senzor i elektromagnetni ventil, omogućavajući automatsko ispiranje bez fizičkog dodirivanja tipke.

Automatsko ispiranje pomoću infracrvenog senzora

Osnovna funkcija modela Geberit Tip 01 116.021.JQ.5 jeste automatsko aktiviranje ispiranja pomoću infracrvene tehnologije detekcije korisnika.

Senzor registruje prisustvo osobe ispred pisoara i prati njeno zadržavanje u predviđenoj zoni detekcije.

Nakon završetka korišćenja, elektronska upravljačka jedinica aktivira elektromagnetni ventil, omogućavajući protok vode kroz instalaciju.

Trajanje ispiranja određuje se prema prethodno podešenim parametrima.

Ovakav način rada eliminiše potrebu za pritiskanjem mehaničke tipke i smanjuje direktan kontakt korisnika sa sanitarnom opremom.

Beskontaktno aktiviranje posebno je značajno u javnim sanitarnim prostorima, gde veliki broj korisnika svakodnevno koristi isti pisoar.

Samopodešavajući infracrveni senzor

Geberit Tip 01 poseduje samopodešavajući infracrveni senzor sa funkcijom pouzdane detekcije rastojanja.

Elektronski sistem automatski prilagođava odgovarajuće parametre detekcije kako bi pravilno registrovao prisustvo korisnika.

Uređaj koristi i funkciju ignorisanja pozadine, koja omogućava razlikovanje korisnika od nepokretnih predmeta i površina koje se nalaze iza zone detekcije.

Ova karakteristika smanjuje mogućnost nepotrebnog aktiviranja ispiranja.

Samopodešavajuća infracrvena tehnologija omogućava stabilan rad senzorske tipke u različitim uslovima ugradnje.

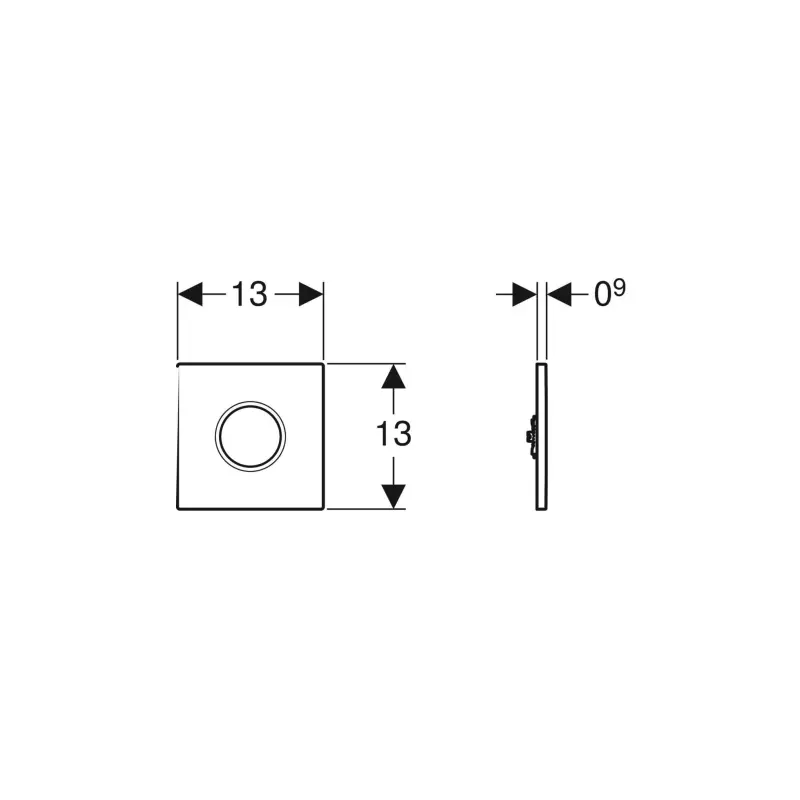

Dimenzije senzorske tipke 13 × 13 cm

Spoljne dimenzije senzorske tipke iznose:

130 × 130 mm

odnosno:

13 × 13 cm.

Kvadratna pokrivna ploča poseduje centralno postavljeno okruglo infracrveno senzorsko okno.

Jednostavan geometrijski oblik omogućava uklapanje sa različitim vrstama keramičkih pločica i drugim završnim materijalima u sanitarnom prostoru.

Pokrivna ploča postavlja se na prednju stranu odgovarajućeg Geberit instalacionog sistema, dok elektronske komponente ostaju skrivene iza zidne obloge.

Dimenzije su prilagođene odgovarajućim Geberit montažnim okvirima za elektronsko ispiranje pisoara.

Hrom mat završna obrada

Model Geberit Tip 01 116.021.JQ.5 izrađen je u završnoj obradi:

hrom mat.

Mat hromirana površina pruža diskretan metalni izgled sa manje izraženom refleksijom svetlosti u poređenju sa klasičnim sjajnim hromom.

Ovakva završna obrada posebno je pogodna za savremene sanitarne prostore u kojima se koriste mat metalni detalji, brušene površine i minimalistička oprema.

Hrom mat može se kombinovati sa različitim završnim obradama zidnih pločica, uključujući mermerne dekore, beton, prirodni kamen i keramiku neutralnih tonova.

Model 116.021.JQ.5 poseduje hrom mat završnu obradu i razlikuje se od sjajne hromirane verzije 116.021.21.5.

Dodatna karakteristika ove varijante jeste poseban Easy-to-Clean zaštitni sloj, koji olakšava čišćenje površine.

Easy-to-Clean zaštitni sloj

Jedna od najvažnijih karakteristika modela Geberit Tip 01 116.021.JQ.5 jeste posebna površinska obrada:

Easy-to-Clean.

Ova zaštita naneta je na hromiranu mat površinu pokrivne ploče i namenjena je jednostavnijem održavanju.

Easy-to-Clean sloj olakšava uklanjanje svakodnevnih nečistoća sa površine i doprinosi očuvanju urednog izgleda senzorske tipke.

Posebno je koristan u sanitarnim prostorima sa povećanom učestalošću korišćenja, gde se na površini mogu pojavljivati tragovi vode i druge nečistoće.

Prednosti ove završne obrade obuhvataju:

• Jednostavnije svakodnevno čišćenje

• Lakše održavanje mat hromirane površine

• Smanjenu potrebu za intenzivnim mehaničkim čišćenjem

• Očuvanje ujednačenog izgleda pokrivne ploče uz pravilno održavanje

Easy-to-Clean sloj ne zamenjuje redovno čišćenje, ali predstavlja dodatnu površinsku zaštitu u odnosu na standardne završne obrade bez tog premaza.

Razlika između hrom mat i hrom sjaj verzije

Geberit Tip 01 dostupan je u različitim završnim obradama.

Model 116.021.JQ.5 poseduje:

hrom mat završnu obradu sa Easy-to-Clean slojem.

Model 116.021.21.5 poseduje:

hrom sjaj završnu obradu.

Osnovna razlika između ove dve verzije nalazi se u spoljašnjem izgledu i površinskoj obradi pokrivne ploče.

Mat hrom ima diskretniji odsjaj, dok sjajni hrom reflektuje više svetlosti.

Kod verzije JQ.5 dodatni Easy-to-Clean sloj olakšava održavanje i predstavlja jednu od njenih najznačajnijih karakteristika.

Obe varijante pripadaju istoj seriji senzorskih tipki i koriste elektronsko upravljanje ispiranjem.

Pokrivna ploča od livenog cinka

Pokrivna ploča izrađena je od:

cinka livenog pod pritiskom.

Ovaj materijal omogućava izradu precizno oblikovanih i čvrstih metalnih komponenti.

Konstrukcija je prilagođena svakodnevnoj upotrebi u sanitarnim prostorima, uključujući objekte sa povećanom učestalošću korišćenja.

Hrom mat završna obrada daje površini ujednačen metalni izgled, dok osnovni materijal obezbeđuje odgovarajuću mehaničku čvrstinu.

Pokrivna ploča poseduje i sigurnosnu rezu, koja predstavlja deo sistema za njeno pričvršćivanje.

Mrežno napajanje 110–240 V AC

Geberit Tip 01 116.021.JQ.5 koristi napajanje iz električne mreže.

Nominalni napon iznosi:

110–240 V AC.

Mrežna frekvencija:

50–60 Hz.

Radni napon elektronskog sistema:

4,5 V DC.

U kompletu se isporučuje odgovarajući mrežni adapter sa LED indikatorom.

Ova verzija senzorske tipke namenjena je trajnom povezivanju sa električnom instalacijom i nije baterijski model.

Nakon pravilnog priključivanja na električnu mrežu uređaj je spreman za korišćenje.

Mala potrošnja električne energije

Model Geberit Tip 01 116.021.JQ.5 odlikuje se malom potrošnjom električne energije.

Prema tehničkim podacima proizvođača, deklarisana potrošnja iznosi:

≤ 0,5 W.

Mala električna potrošnja predstavlja korisnu karakteristiku uređaja koji je trajno priključen na električnu mrežu.

Elektronski sistem omogućava automatsko upravljanje ispiranjem uz malu potrebnu električnu snagu.

Stepen zaštite IP45

Senzorska tipka poseduje:

IP45 stepen zaštite.

Ova oznaka definiše nivo zaštite elektronskog uređaja od prodora čvrstih stranih tela i mlazova vode prema odgovarajućim ispitnim uslovima.

Stepen zaštite IP45 značajan je za elektronske uređaje koji se ugrađuju u sanitarne prostore sa povećanom vlažnošću.

Za pravilno funkcionisanje potrebno je poštovati zahteve proizvođača u pogledu montaže i električnog povezivanja.

Radni pritisak vode 1–8 bar

Senzorska tipka Geberit Tip 01 predviđena je za rad pri pritisku vode:

1–8 bar.

Minimalni dozvoljeni radni pritisak iznosi:

1 bar.

Maksimalni radni pritisak:

8 bar.

Proizvođač dodatno navodi maksimalni ispitni pritisak vode od 16 bar i maksimalni ispitni pritisak vazduha ili inertnog gasa od 3 bar.

Ovi parametri predstavljaju tehničke vrednosti relevantne za ispitivanje instalacije i razlikuju se od dozvoljenog radnog pritiska tokom redovne upotrebe.

Maksimalna temperatura vode 30 °C

Maksimalna dozvoljena temperatura dovodne vode iznosi:

30 °C.

Senzorska tipka namenjena je upravljanju vodom za ispiranje pisoara.

Prilikom projektovanja i povezivanja instalacije potrebno je obezbediti dovod vode koji odgovara deklarisanim temperaturnim karakteristikama uređaja.

Podesivo vreme ispiranja od 1 do 15 sekundi

Jedna od važnih karakteristika modela Geberit Tip 01 116.021.JQ.5 jeste mogućnost podešavanja trajanja ispiranja.

Opseg podešavanja iznosi:

1–15 sekundi.

Fabrički podešeno vreme:

7 sekundi.

Podešavanjem vremena tokom kojeg elektromagnetni ventil ostaje otvoren moguće je prilagoditi količinu vode koja se koristi za jedno ispiranje.

Kraći ciklus smanjuje trajanje protoka, dok duži omogućava produženo ispiranje.

Odgovarajuće podešavanje zavisi od karakteristika povezanog pisoara i hidrauličkih uslova instalacije.

Podesivo vreme detekcije korisnika

Senzorska tipka omogućava podešavanje vremena detekcije korisnika.

Opseg podešavanja iznosi:

3–15 sekundi.

Fabričko podešavanje:

7 sekundi.

Ovaj parametar određuje minimalno vreme tokom kojeg senzor treba da registruje korisnika kako bi se ispunili uslovi za automatsko aktiviranje ispiranja.

Podešavanjem vremena detekcije moguće je smanjiti nepotrebno ispiranje kada osoba samo kratkotrajno prođe ispred senzora.

Intervalno automatsko ispiranje

Geberit Tip 01 116.021.JQ.5 poseduje funkciju intervalnog ispiranja.

Vremenski interval može se podesiti u rasponu:

1–168 sati.

Fabrički podešeni interval iznosi:

24 sata.

Ova funkcija omogućava automatsko ispiranje u zadatim vremenskim razmacima.

Intervalno ispiranje korisno je u sanitarnim prostorima koji se ne koriste redovno, kao što su poslovni objekti tokom vikenda ili prostorije sa promenljivim brojem korisnika.

Sistem omogućava programirano aktiviranje vode bez potrebe za prisustvom korisnika.

Podesivo trajanje intervalnog ispiranja

Pored učestalosti, moguće je podesiti i trajanje pojedinačnog intervalnog ispiranja.

Opseg podešavanja:

3–180 sekundi.

Fabričko podešavanje:

5 sekundi.

Na taj način moguće je prilagoditi periodični ispirni ciklus zahtevima sanitarnog prostora i karakteristikama instalacije.

Intervalno ispiranje predstavlja dodatnu mogućnost upravljanja sistemom, nezavisno od standardnog aktiviranja nakon korišćenja pisoara.

Dinamičko prilagođavanje ispiranja

Geberit Tip 01 podržava:

dinamičko prilagođavanje trajanja ispiranja.

Ova funkcija omogućava elektronskom sistemu da prilagodi trajanje ispiranja u zavisnosti od intenziteta korišćenja.

Posebno je korisna u javnim sanitarnim prostorima, gde se broj korisnika značajno menja tokom dana.

Dinamičko upravljanje doprinosi racionalnijoj potrošnji vode i smanjenju nepotrebnog ispiranja.

Hibridni režim za uštedu vode

Senzorska tipka poseduje mogućnost aktiviranja:

hibridnog režima rada.

Ovaj režim omogućava prilagođavanje automatskog ispiranja kako bi se smanjila potrošnja vode.

Hibridni način rada koristi odgovarajuću elektronsku konfiguraciju koja omogućava drugačiju učestalost ispiranja u odnosu na standardni režim.

Funkcija je posebno praktična u javnim sanitarnim prostorima sa velikim brojem korisnika.

Mogućnost ispiranja sa 0,5 litara vode

Geberit za ovaj sistem navodi mogućnost smanjenja količine vode na:

0,5 litara po ispiranju.

Ova vrednost može se postići odgovarajućim podešavanjem regulacionog vijka kompatibilnog instalacionog seta.

Stvarna količina vode zavisi od pritiska, protoka i podešenog trajanja ispiranja.

Vrednost od 0,5 litara zato predstavlja mogućnost odgovarajuće podešenog sistema, a ne fiksnu fabričku potrošnju senzorske tipke.

Protok vode

Prema tehničkim podacima proizvođača, protok pri pritisku od 1 bar iznosi:

0,30 l/s bez ograničavača protoka.

Sa ograničavačem protoka:

0,18 l/s.

Proračunski protok iznosi:

0,23 l/s.

Ove vrednosti predstavljaju tehničke parametre važne za projektovanje instalacije i podešavanje količine vode tokom ispiranja.

Funkcija predispiranja

Model Geberit Tip 01 poseduje mogućnost podešavanja predispiranja.

Predispiranje omogućava dodatno aktiviranje vode pre završnog ispirnog ciklusa, u skladu sa odabranom konfiguracijom elektronskog sistema.

Funkcija se može uključiti ili podesiti prema potrebama sanitarnog prostora.

Predstavlja dodatnu mogućnost prilagođavanja higijenskog režima rada pisoara.

Režim rada sa pisoarima sa poklopcem

Senzorska tipka podržava:

rad sa pisoarima koji poseduju poklopac.

Elektronski sistem može se prilagoditi odgovarajućoj konfiguraciji, kako bi se obezbedio pravilan rad senzora i ispiranja.

Ova funkcija omogućava korišćenje senzorske tipke sa različitim kompatibilnim modelima keramičkih pisoara.

Bluetooth povezivanje

Geberit Tip 01 116.021.JQ.5 poseduje integrisani:

Bluetooth interfejs.

Ova tehnologija omogućava bežičnu komunikaciju sa kompatibilnim mobilnim uređajima.

Bluetooth povezivanje omogućava podešavanje raspoloživih parametara bez potrebe za direktnim pristupom elektronskoj upravljačkoj jedinici.

Posebno je korisno prilikom servisiranja i konfiguracije većeg broja senzorskih tipki u poslovnim i javnim sanitarnim objektima.

Geberit Control aplikacija

Senzorska tipka kompatibilna je sa:

Geberit Control aplikacijom.

Aplikacija omogućava pristup odgovarajućim digitalnim funkcijama i podešavanjima Geberit uređaja.

Namenjena je profesionalnom upravljanju sanitarnim instalacijama i omogućava jednostavniju konfiguraciju kompatibilnih elektronskih sistema.

Korišćenjem aplikacije mogu se podešavati dostupni radni parametri i proveravati odgovarajuće informacije o uređaju.

Kompatibilnost sa Geberit Connect sistemom

Geberit Tip 01 podržava povezivanje sa:

Geberit Connect sistemom.

Ova funkcija omogućava integraciju kompatibilnih elektronskih sanitarnih uređaja u zajednički sistem za upravljanje.

Povezivanje je moguće putem Bluetooth tehnologije ili odgovarajuće žične veze preko GEBUS konvertera.

Za korišćenje centralizovanih funkcija potrebno je obezbediti odgovarajuću dodatnu opremu.

Elektromagnetni ventil

U kompletu se nalazi:

elektromagnetni ventil.

Ventil služi za elektronsko otvaranje i zatvaranje dovoda vode.

Nakon registracije korisnika, upravljačka jedinica šalje signal ventilu koji omogućava protok vode tokom podešenog vremena ispiranja.

Po završetku ciklusa ventil automatski zatvara dovod.

Ovakva konstrukcija omogućava precizno vremensko upravljanje ispiranjem bez mehaničkog pritiskanja tipke.

Zaštita pri nestanku električne energije

Geberit Tip 01 poseduje funkciju:

automatskog zatvaranja ventila pri nestanku napajanja.

U slučaju prekida električne energije sistem obezbeđuje zatvaranje elektromagnetnog ventila.

Nakon ponovnog uspostavljanja napajanja uređaj podržava jednokratno aktiviranje ispiranja.

Ove funkcije doprinose kontrolisanom radu elektronskog sistema.

Mrežni adapter sa LED indikatorom

U kompletu se nalazi:

mrežni adapter sa LED indikatorom.

Adapter služi za napajanje elektronske upravljačke jedinice.

LED indikator omogućava vizuelnu signalizaciju napajanja.

Nakon pravilnog povezivanja na električnu instalaciju, senzorska tipka može se koristiti prema fabričkim podešavanjima ili dodatno konfigurisati.

Kompatibilnost sa Geberit instalacionim elementima

Geberit Tip 01 116.021.JQ.5 namenjena je ugradnji u odgovarajuće Geberit instalacione sisteme za pisoare.

Kompatibilni sistemi obuhvataju odgovarajuće modele iz programa:

• Geberit Duofix

• Geberit Kombifix

• Geberit GIS

Uređaj je predviđen za ugradnju u kompatibilne instalacione setove za Geberit upravljanje pisoarima, uključujući odgovarajuće sisteme proizvedene od 2009. godine.

Prilikom kupovine potrebno je proveriti kompatibilnost sa konkretnim instalacionim elementom.

Ugradni instalacioni element nije uključen u pakovanje senzorske tipke.

Čeona zidna montaža

Senzorska tipka predviđena je za:

čeonu zidnu montažu.

Pokrivna ploča postavlja se na prednju površinu zida, iznad odgovarajućeg pisoara.

Infracrveno senzorsko okno nalazi se u centralnom delu pokrivne ploče.

Montažni okvir omogućava pravilno postavljanje elektronske upravljačke jedinice i dekorativne ploče.

Ovakva izvedba doprinosi urednom završnom izgledu, dok instalacione komponente ostaju skrivene iza zida.

Primena u javnim i poslovnim sanitarnim prostorima

Geberit Tip 01 senzorska tipka za pisoar u hrom mat završnoj obradi namenjena je objektima u kojima je potrebno pouzdano automatsko ispiranje bez kontakta sa sanitarnom opremom.

Može se koristiti u:

• Poslovnim objektima i kancelarijama

• Hotelima

• Restoranima i ugostiteljskim objektima

• Tržnim centrima

• Sportskim centrima

• Obrazovnim ustanovama

• Javnim sanitarnim prostorima

Beskontaktno aktiviranje doprinosi održavanju higijene, dok različiti režimi podešavanja omogućavaju prilagođavanje potrošnje vode i učestalosti ispiranja.

Hrom mat završna obrada sa Easy-to-Clean slojem posebno je pogodna za savremeno uređene sanitarne prostore u kojima se koriste mat metalni detalji i sanitarna oprema jednostavnih linija.

Sadržaj pakovanja Geberit 116.021.JQ.5

Model Geberit Tip 01 116.021.JQ.5 isporučuje se kao komplet za elektronsko upravljanje ispiranjem pisoara.

U pakovanju se nalaze:

• Senzorska tipka Tip 01: hrom mat, sa Easy-to-Clean slojem i okruglim infracrvenim oknom

• Montažni okvir: uključen

• Infracrvena upravljačka jedinica: predmontirana na montažni okvir

• Elektromagnetni ventil: uključen

• Mrežni adapter: uključen

• Materijal za pričvršćivanje: uključen

Keramički pisoar, ugradni instalacioni element i odgovarajući instalacioni set nisu uključeni u osnovno pakovanje.

Održavanje hrom mat senzorske tipke

Hromirana mat površina senzorske tipke održava se blagim sredstvima za čišćenje i mekom krpom.

Poseban Easy-to-Clean sloj olakšava uklanjanje svakodnevnih nečistoća i doprinosi jednostavnijem održavanju površine.

Za očuvanje završne obrade potrebno je izbegavati agresivne hemikalije, abrazivne sunđere i gruba sredstva za čišćenje.

Posebnu pažnju potrebno je posvetiti infracrvenom senzorskom oknu, koje treba održavati čistim radi pravilnog prepoznavanja korisnika.

Za servisiranje elektronskog sistema i elektromagnetnog ventila potrebno je poštovati tehničku dokumentaciju proizvođača.

Geberit – švajcarska sanitarna tehnologija

Geberit je međunarodno poznat proizvođač sanitarne tehnologije sa sedištem u Švajcarskoj.

Asortiman kompanije obuhvata ugradne vodokotliće, instalacione sisteme, sanitarnu keramiku, aktivacione tipke i elektronske uređaje za upravljanje ispiranjem.

Model Geberit Tip 01 116.021.JQ.5 kombinuje hrom mat završnu obradu, Easy-to-Clean zaštitni sloj, automatski infracrveni senzor, mrežno napajanje i Bluetooth povezivanje.

Zahvaljujući podesivim režimima ispiranja, sistem predstavlja funkcionalno rešenje za savremene sanitarne prostore u kojima su važni higijena, automatizacija, jednostavno održavanje i kontrolisana potrošnja vode.
