GEBERIT Duofix element za trokadero (111.565.00.1)

Opis

Opis proizvoda

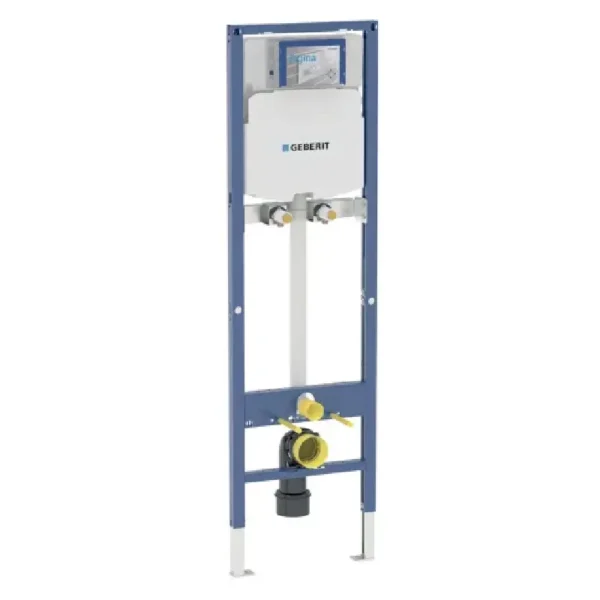

GEBERIT Duofix element za trokadero, šifra 111.565.00.1, predstavlja stariju izvedbu montažnog elementa za trokadero sa Sigma ugradnim vodokotlićem 12 cm i predzidnom armaturom. ITIM proizvod vodi pod nazivom „GEBERIT Element za Trokadero Duofix“, dok je ovde naziv uređen po pravilu GEBERIT Duofix + naziv proizvoda. ITIM polje „Šifra“ potvrđuje 111.565.00.1.

Tačna tehnička namena

ITIM opis ovog proizvoda koristi generičke formulacije o montaži WC šolje, Trokadero seriji, modernom dizajnu i univerzalnoj kompatibilnosti. Zvanični GEBERIT katalog pokazuje da se radi o znatno specifičnijem proizvodu: Duofix elementu za trokadero, visine 175 cm, sa Sigma ugradnim vodokotlićem 12 cm i predzidnom armaturom.

Zbog toga ovaj element ne treba opisivati kao standardni Duofix nosač za konzolnu WC šolju. Njegova geometrija, visina i pozicije priključaka prilagođene su trokaderu.

Aktuelna zamena 111.565.00.2

Zvanični GEBERIT katalog danas vodi šifru 111.565.00.2 kao direktnu zamenu za 111.565.00.1. To znači da je ITIM artikal starija kataloška verzija, dok je nova .2 šifra aktuelna kod proizvođača.

U svim webshop poljima ovog proizvoda koristi se 111.565.00.1 jer je to vrednost navedena u ITIM polju „Šifra“. Informacija o 111.565.00.2 služi kupcu i serviseru ako staru varijantu više ne može da pronađe u aktuelnoj ponudi.

Sigma ugradni vodokotlić 12 cm

Ovaj artikal pripada Sigma izvedbi. Zvanični GEBERIT katalog za aktuelnu zamenu potvrđuje Sigma ugradni vodokotlić 12 cm. To je najvažnija tehnička razlika između 111.565.00.1 i prethodnog artikla 111.569.00.1, koji pripada Delta izvedbi.

Sigma pripadnost određuje izbor odgovarajućih aktivacionih komponenti i servisnih delova. Ako se vrši servis stare instalacije, važno je prvo utvrditi da li je vodokotlić Sigma ili Delta, a ne oslanjati se samo na činjenicu da je okvir Duofix i namenjen trokaderu.

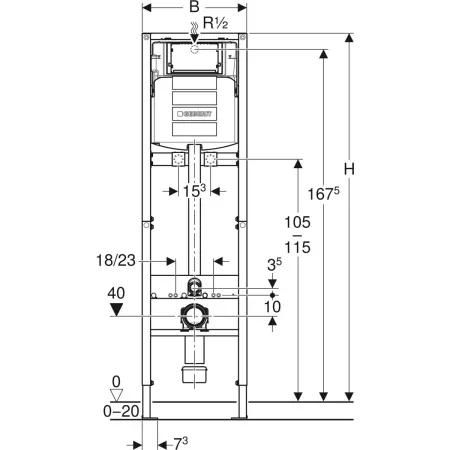

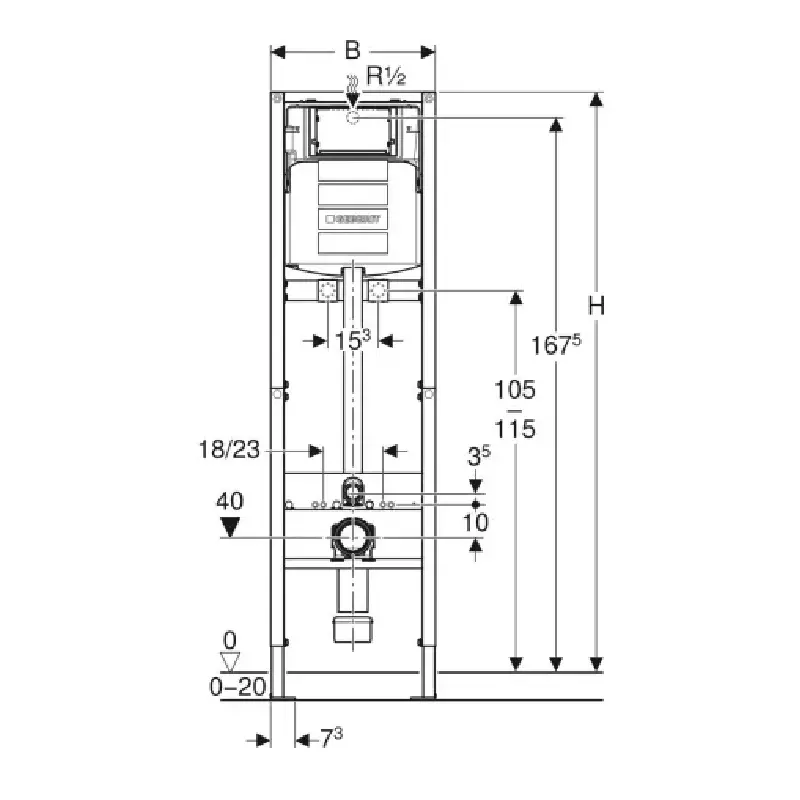

Dimenzije

Aktuelni GEBERIT naslednik 111.565.00.2 ima potvrđene mere B 50 cm, H 175 cm i T 12 cm. To znači da je sistem širine 50 cm, visine 175 cm i dubine 12 cm. Visina od 175 cm karakteristična je za ovu specifičnu namenu i značajno je veća od standardnog Duofix WC elementa.

Pri zameni stare instalacije dimenzije treba dodatno proveriti prema originalnom tehničkom crtežu ako postoji, ali činjenica da .2 artikal direktno zamenjuje .1 predstavlja snažnu tehničku referencu za sistemsku povezanost.

Fabričko ispiranje

GEBERIT Sigma vodokotlić u ovoj izvedbi ima fabričko podešavanje od 6/3 litra. Veća količina je podesiva na 4,5, 6 ili 7,5 litara, a manja količina u opsegu od 3 do 4 litra.

Vodokotlić treba podesiti u skladu sa sanitarnim elementom. Nakon završene montaže potrebno je proveriti oba režima ispiranja i utvrditi da li je količina vode odgovarajuća.

Radni pritisak

Zvanični GEBERIT katalog navodi protočni pritisak od 0,1 do 10 bar, maksimalnu temperaturu vode 25 °C, protok od 0,16 l/s pri 3 bar i izračunati protok od 0,09 l/s. To su tehnički podaci sistema punjenja vodokotlića.

Element nije podesiv po visini

Aktuelni katalog potvrđuje da element nije podesiv po visini. Zato ITIM generičke tvrdnje o „prilagodljivoj visini montaže“ ne treba koristiti kao potvrđenu karakteristiku proizvoda. Visina elementa je definisana na 175 cm i pri ugradnji se poštuje projektovana građevinska kota.

Predzidna armatura

Zvanični naziv proizvoda navodi predzidnu armaturu. Element je tako projektovan da zajedno sa konstrukcijom i vodokotlićem omogući odgovarajuće priključenje armature za trokadero. Ovakva konfiguracija mora biti isplanirana pre oblaganja sistema.

Položaj priključaka i završna pozicija armature nisu detalji koji se mogu proizvoljno menjati nakon završetka zida. Zato je pre montaže potrebno proveriti tehnički crtež i zahteve izabrane sanitarne keramike.

Priključak vode

GEBERIT Sigma vodokotlić koristi standardizovan sistem dovoda vode predviđen za ovu porodicu. Servisni pristup ostaje omogućen kroz odgovarajući otvor. Priključak mora biti ispitan na nepropusnost pre zatvaranja zida.

Odvodni priključci

Zvanična dokumentacija za aktuelnu Sigma izvedbu uključuje spajanje na odgovarajući WC odvod i navodi prelaz Ø90/110 mm u okviru sistema. Ove mere predstavljaju priključne prečnike kanalizacione instalacije, a ne dimenzije elementa.

Razlika u odnosu na 111.569.00.1

ITIM stranice za 111.565.00.1 i 111.569.00.1 imaju gotovo isti naslov, zbog čega ih je veoma lako pomešati. Zvanični katalog pokazuje razliku: 111.565.00.1 je prethodna šifra Sigma 12 cm izvedbe, dok je 111.569.00.1 prethodna šifra Delta 12 cm izvedbe.

Ova razlika je mnogo važnija od generičkih marketinških opisa na ITIM stranicama. Sigma i Delta imaju različite sisteme aktiviranja i određene različite servisne delove.

Izbor tipke i servisnih elemenata

Pošto je vodokotlić Sigma, aktivacione komponente treba birati iz odgovarajuće Sigma porodice i prema servisnoj dokumentaciji konkretne generacije. Nije dovoljno uzeti bilo koju GEBERIT tipku.

Prilikom servisa stare šifre 111.565.00.1 treba takođe uzeti u obzir da je aktuelna zamena 111.565.00.2. Ako se kupuje kompletan novi element, proizvođačka zamenska šifra treba da se proveri sa dobavljačem.

Provera pre kupovine

Pre kupovine treba proveriti oznaku postojećeg elementa, tip vodokotlića i projekat trokadera. Ako je potrebna Sigma izvedba, ovaj artikal odgovara toj grani sistema. Ako je postojeći ili projektovani vodokotlić Delta, treba proveriti 111.569.00.1 odnosno njegovu noviju zamenu.

GEBERIT Duofix 111.565.00.1 zato je specifičan montažni element za trokadero sa Sigma 12 cm vodokotlićem. Njegova glavna identifikacija zasniva se na šifri, Sigma pripadnosti, visini 175 cm i servisnoj vezi sa aktuelnim artiklom 111.565.00.2.
