GEBERIT ugradni set za montažu (241.631.00.1)

Opis

GEBERIT ugradni set za montažu

GEBERIT ugradni set za montažu, sa šifrom 241.631.00.1, predstavlja originalni elektroinstalacioni set sa ugradnim napajanjem za odgovarajuće GEBERIT elektronske baterije za umivaonik. Suprotno opisu na ITIM stranici, proizvod nije set za montažu WC šolje niti sadrži priključke za WC odvod.

Zvanični GEBERIT katalog jasno definiše njegovu namenu: ugradna montaža i obezbeđivanje električnog napajanja za GEBERIT baterije za umivaonik tipova 85–88, 185 i 186. Zbog toga je pri izboru proizvoda veoma važno osloniti se na šifru 241.631.00.1 i zvanične tehničke podatke.

Namena seta

Set je namenjen formiranju skrivenog električnog napajanja za kompatibilne elektronske baterije za umivaonik. Komponente se ugrađuju u zid ili drugu odgovarajuću konstrukciju pre završnih radova.

Elektronske baterije za umivaonik zahtevaju odgovarajući izvor niskog napona. Ugradni transformator pretvara mrežni napon od 230 V AC u izlazni napon od 12 V AC, koji se koristi za napajanje kompatibilne GEBERIT opreme.

Proizvod se ne koristi za pričvršćivanje umivaonika, WC šolje ili ugradnog vodokotlića. Takođe nije vodovodni priključni set i ne sadrži odvodne cevi.

Kompatibilnost

Zvanično je potvrđena primena sa GEBERIT baterijama za umivaonik tipova 85–88, 185 i 186. Kompatibilnost ne treba proširivati na sve elektronske GEBERIT baterije ili druge sanitarne uređaje.

Pre kupovine potrebno je proveriti tačan tip baterije, način napajanja i zahtevanu šemu instalacije. Neke baterije mogu koristiti baterijsko napajanje, drugi tip transformatora ili drugačiji priključni set.

Napajanje do osam baterija

Zvanični GEBERIT katalog navodi da napajanje može da se koristi za najviše osam kompatibilnih baterija. Ovaj podatak je važan kod planiranja instalacija u javnim, poslovnim ili komercijalnim sanitarnim prostorima sa više umivaonika.

Maksimalni broj ne znači da se osam baterija može povezati bez odgovarajućeg projektovanja. Potrebno je pratiti GEBERIT šemu povezivanja, ograničenja dužine vodova i pravila elektroinstalacije.

Tehnički podaci napajanja

Potvrđen nazivni ulazni napon iznosi 230 V AC. Mrežna frekvencija iznosi 50–60 Hz, dok je izlazni napon transformatora 12 V AC.

Set ima stepen zaštite IP20. Ova oznaka mora se uzeti u obzir pri izboru mesta ugradnje. IP20 ne označava zaštitu od vode, pa komponentu treba postaviti isključivo u predviđeni zatvoreni prostor, prema pravilima za električne instalacije u sanitarnim prostorijama.

Transformacija mrežnog napona

Ugrađeni transformator pretvara standardni mrežni napon u niski izlazni napon koji koriste kompatibilne elektronske baterije. To omogućava da se elektronski upravljački elementi baterije ne priključuju direktno na mrežni napon.

Električno povezivanje mora biti izvedeno u skladu sa šemom proizvođača. Nepravilno povezivanje može oštetiti transformator, bateriju ili upravljačku elektroniku.

Ugradna kutija

U obim isporuke ulazi ugradna kutija namenjena postavljanju u otvor prečnika 76 mm, odnosno 7,6 cm. Otvor treba pripremiti prema tehničkom uputstvu i stvarnim uslovima na mestu montaže.

Ugradna kutija omogućava smeštanje električnih komponenti unutar zida. Njena dubina i položaj moraju biti usklađeni sa završnom površinom zida i predviđenim pristupom.

Poklopac ugradne kutije

Set sadrži poklopac za ugradnu kutiju. Njegova funkcija je zatvaranje i zaštita prostora u kojem se nalazi napajanje.

Poklopac se postavlja prema predviđenoj orijentaciji i ne treba ga zamenjivati improvizovanim elementima. Pristup kutiji treba da ostane usklađen sa GEBERIT uputstvom i lokalnim elektroinstalacionim pravilima.

Ožičeni transformator

U obim isporuke ulazi ožičeni transformator. To znači da je napajanje deo kompleta i da je predviđeno za povezivanje sa kompatibilnom instalacijom.

Način povezivanja, preseci provodnika i zaštita strujnog kola moraju biti određeni prema uputstvu i važećim propisima. Ove podatke ne treba određivati napamet.

Zaštitna cev

Set sadrži zaštitnu cev dužine 2,5 m. Ona se koristi za vođenje i zaštitu odgovarajućeg priključnog voda između napajanja i sanitarne opreme.

Prilikom postavljanja treba izbegavati preoštre krivine i mesta na kojima bi cev mogla biti prignječena. Trasa treba da omogući pravilno provlačenje i eventualnu zamenu voda kada je to predviđeno.

Planiranje instalacije

Ugradni set treba predvideti tokom grubih građevinskih i elektroinstalacionih radova. Naknadna ugradnja nakon završetka pločica i zidnih obloga može zahtevati otvaranje zida.

Pre izvođenja treba odrediti položaj baterije, napajanja, zaštitne cevi i električnog priključka. Kod sistema sa više baterija potrebno je isplanirati kompletnu mrežu napajanja.

Bezbednost pri montaži

Pošto se set priključuje na mrežni napon od 230 V AC, montažu i električno povezivanje treba da obavi kvalifikovano stručno lice. Pre rada električno kolo mora biti isključeno i obezbeđeno od slučajnog uključivanja.

Komponente ne treba postavljati na mesto izloženo direktnom prodoru vode. Mora se poštovati stepen zaštite IP20 i pravila za električne instalacije u kupatilima i sanitarnim prostorijama.

Kontrola nakon ugradnje

Pre zatvaranja zida potrebno je proveriti položaj kutije, zaštitne cevi i električnih vodova. Nakon povezivanja treba proveriti izlazni napon i rad kompatibilne baterije.

Ako baterija ne reaguje pravilno, treba proveriti mrežno napajanje, transformator, izlazni vod i kompatibilnost opreme. Ne preporučuju se improvizovane izmene transformatora ili priključaka.

Važna neusaglašenost sa ITIM opisom

ITIM proizvod pogrešno predstavlja kao set za ugradnju WC šolje i navodi nosač, odvodne priključke i podešavanje visine. Zvanični GEBERIT katalog ne potvrđuje nijednu od ovih tvrdnji.

Proizvod 241.631.00.1 je elektroinstalacioni set sa transformatorom za odgovarajuće elektronske baterije za umivaonik. Zbog toga se prilikom prodaje i tehničkog savetovanja mora koristiti njegova stvarna namena.

Originalni GEBERIT ugradni set

GEBERIT ugradni set za montažu 241.631.00.1 predstavlja komplet za skriveno električno napajanje kompatibilnih baterija za umivaonik tipova 85–88, 185 i 186. Radi na mrežnom naponu 230 V AC i obezbeđuje izlazni napon 12 V AC.

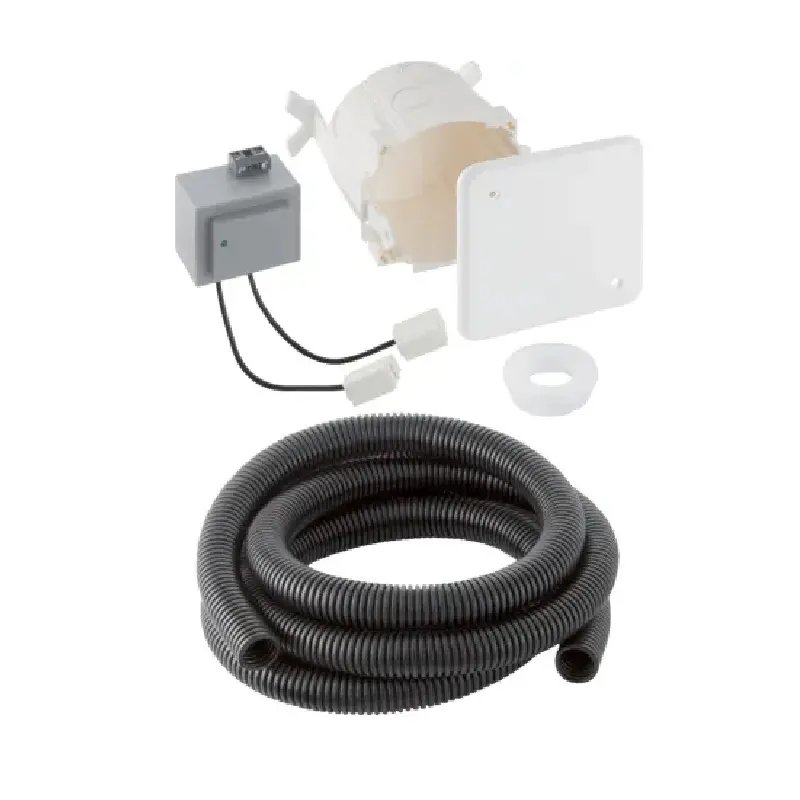

Set može napajati do osam kompatibilnih baterija i sadrži ugradnu kutiju, poklopac, ožičeni transformator i zaštitnu cev dužine 2,5 m. Zbog rada sa mrežnim naponom i ugradnje u sanitarnom prostoru, profesionalno projektovanje i povezivanje predstavljaju obavezan deo pravilne montaže.
