Opis

Geberit VariForm elipsasti nadgradni lavabo bez otvora i preliva 55 × 40 cm beli 500.774.01.2

Elipsasti nadgradni lavabo iz kolekcije Geberit VariForm

Geberit VariForm 500.774.01.2 je nadgradni lavabo elipsastog oblika, namenjen postavljanju na kupatilsku radnu ploču. Dimenzije od 55 × 40 cm obezbeđuju funkcionalnu unutrašnju posudu za svakodnevno pranje ruku i umivanje, dok zaobljena forma omogućava uklapanje sa različitim tipovima kupatilskog nameštaja.

Model nema fabrički izveden otvor za slavinu. Armatura se postavlja odvojeno na zid ili na odgovarajući deo radne ploče pored lavaboa.

Lavabo nema otvor za preliv, zbog čega se kombinuje sa nezatvarajućim odvodnim ventilom sa slobodnim protokom. Takva konstrukcija omogućava neprekidno oticanje vode i sprečava potpuno zatvaranje odvoda.

Dimenzije 55 × 40 × 15,8 cm

Osnovne dimenzije lavaboa iznose:

• širina: 550 mm
• dubina: 400 mm
• visina: 158 mm

Širina od 55 cm pruža dovoljno prostora za svakodnevnu upotrebu, dok dubina od 40 cm omogućava postavljanje lavaboa na kupatilske ploče različitih dimenzija.

Pre izbora radne ploče ili ormarića potrebno je proveriti:

• ukupnu širinu i dubinu ploče
• položaj lavaboa prema zidu
• raspoloživi prostor za slavinu
• položaj kanalizacionog priključka
• prostor za odvodni ventil i sifon
• konstrukciju kupatilskog ormarića
• položaj fioka i unutrašnjih ojačanja
• udaljenost od ogledala i ostale opreme

Položaj potrebnih otvora treba proveriti pomoću šablona koji se isporučuje uz lavabo.

Montaža na kupatilsku radnu ploču

Geberit VariForm 500.774.01.2 namenjen je montaži na kupatilsku radnu ploču. Lavabo se postavlja na gornju površinu ploče, dok se kroz pripremljeni otvor povezuje sa odvodnim ventilom i sifonom.

Može se postaviti na ploče izrađene od:

• kompaktnog laminata
• prirodnog kamena
• veštačkog kamena
• kvarcnog kompozita
• keramike
• vodootpornih laminiranih materijala
• drugih materijala pogodnih za vlažne prostorije

Radna ploča mora biti ravna, stabilna i odgovarajuće nosivosti. Sve izrezane ili izbušene ivice treba zaštititi od prodiranja vlage.

Spoj između donje ivice lavaboa i radne ploče potrebno je zaptiti sanitarnim zaptivačem. Time se smanjuje mogućnost prodiranja vode ispod keramike i u konstrukciju kupatilskog ormarića.

Šablon i materijal za pričvršćivanje u isporuci

Uz Geberit VariForm 500.774.01.2 isporučuju se materijal za pričvršćivanje i šablon. Šablon omogućava pravilno određivanje položaja lavaboa i potrebnih otvora na kupatilskoj radnoj ploči.

Pre početka radova potrebno je:

• odrediti konačan položaj lavaboa
• proveriti centriranje u odnosu na ormarić
• označiti položaj odvodnog otvora
• proveriti položaj sifona
• predvideti mesto za slavinu
• pregledati konstrukciju nameštaja
• proveriti položaj fioka i ojačanja
• ponovo proveriti sve mere pre rezanja ili bušenja

Kod ploča od kamena, keramike i kompozitnih materijala obradu treba poveriti radionici sa odgovarajućom opremom.

Fina pečena glina u beloj završnoj obradi

Lavabo je izrađen od fine pečene gline, keramičkog materijala koji omogućava formiranje preciznih ivica i ravnomerno oblikovane elipsaste posude.

Bela sjajna površina omogućava kombinovanje sa kupatilskim nameštajem, radnim pločama i zidnim oblogama različitih boja i dekora.

Lavabo se može kombinovati sa površinama u:

• beloj boji
• crnoj boji
• sivim tonovima
• dekoru svetlog drveta
• dekoru tamnog drveta
• dekoru kamena
• dekoru betona

Slavina, odvodni ventil i ostala kupatilska galanterija mogu se odabrati u hromiranoj, mat crnoj, zlatnoj, bronzanoj ili brušenoj metalnoj završnoj obradi.

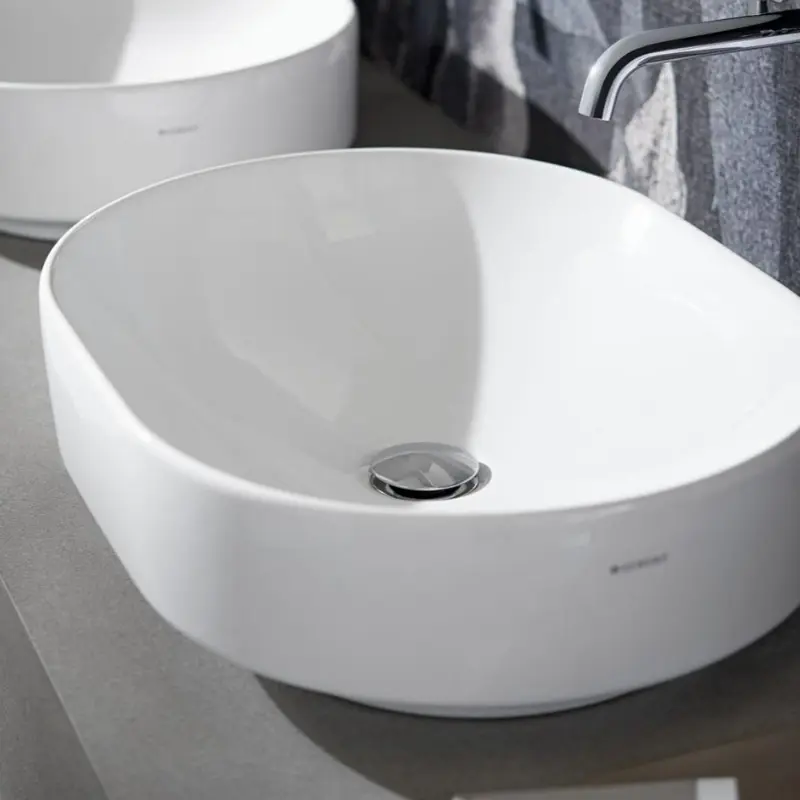

Elipsasti oblik lavaboa

Model 500.774.01.2 ima elipsastu spoljašnju formu sa izduženim i ravnomerno zaobljenim linijama. Ovakav oblik pruža veću širinu u odnosu na klasične okrugle modele, uz zadržavanje mekih prelaza bez izraženih uglova.

Elipsasti lavabo može se uklopiti sa:

• visećim kupatilskim ormarićima
• samostalnim radnim pločama
• zidnim policama odgovarajuće nosivosti
• pravougaonim i ovalnim ogledalima
• zidnim slavinama
• visokim slavinama montiranim na ploču
• kupatilskim nameštajem ravnih linija

Zaobljena unutrašnja posuda olakšava pristup keramičkim površinama tokom redovnog čišćenja.

Razlika između elipsastog i ovalnog oblika

Elipsasta forma modela 500.774.01.2 ima izraženije izduženu geometriju u odnosu na ovalni VariForm lavabo. Širina od 55 cm i dubina od 40 cm omogućavaju formiranje široke unutrašnje posude, uz skladan odnos dimenzija.

Ovakav oblik može se kombinovati sa većim radnim pločama, kao i sa asimetrično postavljenim slavinama kada raspored kupatila to zahteva.

Prilikom pozicioniranja treba proveriti da li je lavabo pravilno centriran u odnosu na ormarić, ogledalo i ostalu kupatilsku opremu.

Bez keramičke ploče za slavinu

Geberit VariForm 500.774.01.2 nema proširenu keramičku ploču namenjenu montaži slavine. Gornji deo proizvoda oblikovan je kao elipsasta posuda bez dodatne zadnje površine za armaturu.

Zbog toga je pre montaže potrebno odrediti da li će se koristiti:

• nadgradna zidna slavina
• podžbukna zidna slavina
• visoka stojeća slavina iza lavaboa
• visoka stojeća slavina postavljena bočno uz lavabo

Način montaže slavine treba uskladiti sa dimenzijama radne ploče, položajem lavaboa i izvedenim vodovodnim instalacijama.

Bez otvora za slavinu

Model 500.774.01.2 nema fabrički pripremljen otvor za slavinu. Slavina se ne montira direktno na keramiku, već na zid ili kupatilsku radnu ploču.

Kada se slavina postavlja na radnu ploču, potrebno je ostaviti dovoljno prostora između lavaboa i zida. Pre izrade otvora treba proveriti:

• visinu slavine
• dužinu izliva
• položaj vodenog mlaza
• ukupne dimenzije tela slavine
• debljinu radne ploče
• prečnik potrebnog otvora
• prostor za priključna creva
• položaj ugaonih ventila
• konstrukciju kupatilskog ormarića

Izliv treba da usmerava vodu prema centralnom delu posude, bez direktnog udara u bočne keramičke površine.

Izbor zidne slavine

Uz lavabo se može koristiti nadgradna ili podžbukna zidna slavina.

Kod izbora zidne slavine potrebno je proveriti:

• visinu izliva iznad lavaboa
• horizontalni domet izliva
• centriranje slavine prema posudi
• položaj priključaka u zidu
• dubinu podžbuknog tela
• mogućnost pristupa radi servisiranja
• završnu obradu armature

Izliv treba da bude dovoljno dugačak da mlaz pada u centralnu zonu lavaboa, ali ne toliko dug da voda udara u suprotnu unutrašnju stranu posude.

Položaj zidne slavine potrebno je odrediti pre završetka vodovodnih instalacija i postavljanja zidnih obloga.

Izbor visoke slavine za radnu ploču

Kada se koristi visoka stojeća slavina, ona se postavlja na kupatilsku radnu ploču iza ili bočno uz lavabo.

Pre izbora slavine potrebno je proveriti:

• ukupnu visinu slavine
• visinu izliva iznad ivice lavaboa
• dužinu izliva
• položaj mlaza
• način pričvršćivanja
• debljinu radne ploče
• prostor za priključna creva
• položaj ručice za upravljanje

Slavina treba da ostavi dovoljno prostora za nesmetano pranje ruku i umivanje. Položaj ručice ne treba da bude previše blizu zida ili ivice lavaboa.

Slavina nije uključena u standardnu isporuku.

Bez otvora za preliv

Geberit VariForm 500.774.01.2 nema otvor za preliv. Zbog toga se koristi odvodni ventil sa slobodnim protokom koji ne omogućava potpuno zatvaranje odvoda i zadržavanje vode u posudi.

Ne preporučuje se korišćenje standardnog zatvarajućeg klik-klak ventila, jer lavabo nema dodatni kanal kroz koji bi voda mogla da otiče kada dostigne viši nivo.

Odgovarajuće izvedbe odvodnog ventila uključuju:

• ventil sa slobodnim protokom i poklopcem
• ventil sa slobodnim protokom i sitom
• drugi nezatvarajući odvodni ventil odgovarajućih dimenzija

Odvodni ventil kupuje se posebno.

Izbor odvodnog ventila

Za Geberit VariForm 500.774.01.2 treba odabrati odvodni ventil namenjen lavaboima bez preliva.

Pre izbora treba proveriti:

• prečnik odvodnog otvora
• dužinu navojnog dela
• kompatibilnost sa keramikom
• način povezivanja sa sifonom
• raspoloživi prostor ispod lavaboa
• završnu obradu vidljivog poklopca
• mogućnost jednostavnog čišćenja

Poklopac odvodnog ventila može se uskladiti sa bojom slavine i ostale kupatilske galanterije.

Ventil treba da ostane stalno otvoren kako bi voda mogla nesmetano da otiče iz lavaboa.

Izbor sifona

Sifon nije uključen u standardnu isporuku. Njegove dimenzije i konstrukciju treba uskladiti sa položajem kanalizacionog priključka i unutrašnjom organizacijom kupatilskog ormarića.

Pre izbora sifona treba proveriti:

• visinu odvoda u zidu
• horizontalnu udaljenost odvoda
• prečnik kanalizacionog priključka
• položaj fioka i polica
• prostor ispod lavaboa
• kompatibilnost sa odvodnim ventilom
• mogućnost pristupa radi održavanja

Kod ormarića sa fiokama može biti potreban prostorno štedljiv sifon kako bi se zadržala funkcionalna unutrašnja zapremina nameštaja.

Kada sifon ostaje vidljiv, može se koristiti dekorativni cevni sifon usklađen sa završnom obradom slavine.

Kombinovanje sa Geberit VariForm ormarićem

Geberit VariForm 500.774.01.2 može se kombinovati sa odgovarajućim ormarićem za nadgradni lavabo.

Pre izbora ormarića potrebno je proveriti:

• tačnu kompatibilnost sa šifrom 500.774.01.2
• širinu i dubinu ormarića
• dimenzije radne ploče
• raspored fioka
• položaj sifona
• položaj kanalizacionog priključka
• prostor za priključna creva
• nosivost konstrukcije

Kupatilski ormarić mora imati dovoljno prostora za odvodni ventil i sifon, bez kontakta sa fiokama i unutrašnjim ojačanjima.

Lavabo se može postaviti i na univerzalnu kupatilsku radnu ploču odgovarajuće nosivosti i otpornosti na vlagu.

Postavljanje na univerzalnu kupatilsku ploču

Kod postavljanja na zasebno izrađenu radnu ploču potrebno je ostaviti dovoljno prostora:

• sa leve i desne strane lavaboa
• iza lavaboa za slavinu, kada se montira na ploču
• ispred lavaboa za nesmetano korišćenje
• ispod lavaboa za odvodni ventil i sifon
• za priključna creva i ugaone ventile
• za redovno čišćenje i servisiranje

Noseća konstrukcija ploče mora biti stabilna i ne sme se deformisati pod težinom keramike i vode.

Položaj lavaboa treba uskladiti sa ogledalom, rasvetom, električnim utičnicama i ostalom kupatilskom opremom.

Funkcionalna unutrašnja posuda

Elipsasta unutrašnja posuda namenjena je svakodnevnom pranju ruku, umivanju i obavljanju osnovne lične higijene.

Za smanjenje prskanja vode potrebno je pravilno uskladiti:

• dužinu izliva slavine
• visinu izliva
• položaj vodenog mlaza
• pritisak vode
• količinu protoka
• tip aeratora

Mlaz treba da bude usmeren prema centralnoj zoni posude, bez direktnog udara u odvodni ventil ili unutrašnje bočne površine.

Kod zidne slavine posebno treba proveriti horizontalni domet izliva, dok kod visoke slavine treba uskladiti visinu izliva sa gornjom ivicom lavaboa.

Održavanje nadgradnog lavaboa

Za redovno čišćenje preporučuju se meka krpa ili neabrazivni sunđer i blago sredstvo namenjeno sanitarnoj keramici.

Nakon čišćenja površinu treba isprati čistom vodom i obrisati suvom krpom. Redovno brisanje smanjuje zadržavanje tragova vode i stvaranje naslaga kamenca.

Treba izbegavati:

• metalne sunđere
• grube četke
• abrazivne praškove
• agresivna kisela sredstva
• jaka alkalna sredstva
• struganje površine oštrim predmetima
• udarce tvrdim predmetima
• dugotrajno delovanje agresivnih hemikalija

Spoj između lavaboa i radne ploče treba periodično pregledati. Oštećen ili odvojen zaptivač potrebno je obnoviti kako voda ne bi prodirala u konstrukciju ploče ili kupatilskog ormarića.

Odvodni ventil i sifon treba periodično čistiti kako bi protok vode ostao nesmetan.

Sadržaj isporuke

Isporuka obuhvata:

• Geberit VariForm elipsasti nadgradni lavabo 500.774.01.2
• materijal za pričvršćivanje
• šablon

U standardnu isporuku nisu uključeni:

• zidna ili visoka stojeća slavina
• odvodni ventil sa slobodnim protokom
• sifon
• priključna creva
• ugaoni ventili
• kupatilska radna ploča
• kupatilski ormarić
• sanitarni zaptivač
• ostali instalacioni elementi
