Opis

Geberit VariForm ovalni nadgradni lavabo bez otvora i preliva 55 × 40 cm beli 500.771.01.2

Ovalni nadgradni lavabo iz kolekcije Geberit VariForm

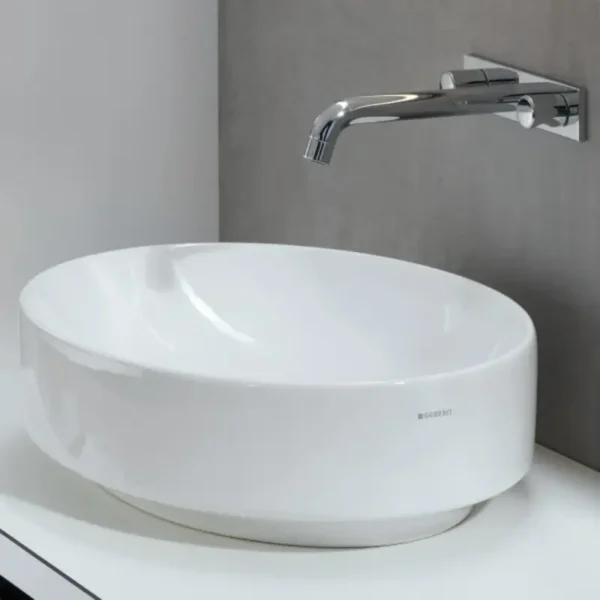

Geberit VariForm 500.771.01.2 je nadgradni lavabo ovalnog oblika, namenjen postavljanju na kupatilsku radnu ploču. Dimenzije od 55 × 40 cm pružaju funkcionalnu unutrašnju posudu za svakodnevno pranje ruku i umivanje, uz zaobljenu formu bez izražene keramičke ploče za slavinu.

Model nema fabrički izveden otvor za slavinu. Armatura se postavlja odvojeno na zid ili na odgovarajući deo radne ploče pored lavaboa.

Lavabo nema ni otvor za preliv, zbog čega se kombinuje sa nezatvarajućim odvodnim ventilom sa slobodnim protokom. Ovakav ventil omogućava neprekidno oticanje vode i sprečava potpuno zatvaranje odvoda.

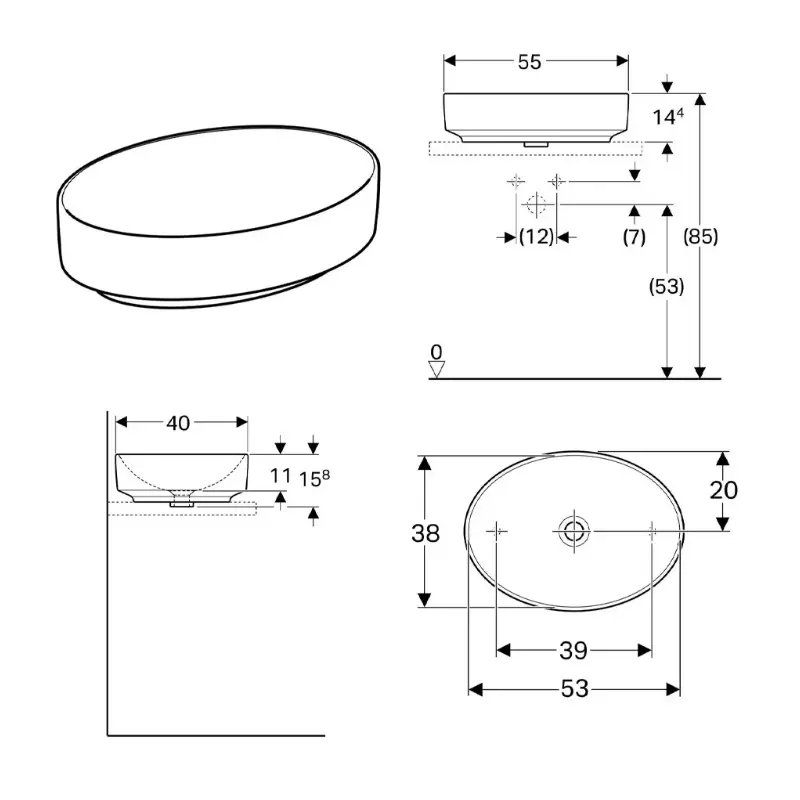

Dimenzije 55 × 40 × 15,8 cm

Osnovne dimenzije lavaboa iznose:

• širina: 550 mm
• dubina: 400 mm
• visina: 158 mm

Širina od 55 cm pruža dovoljno prostora za svakodnevno korišćenje, dok dubina od 40 cm omogućava postavljanje na kupatilske ploče odgovarajućih dimenzija.

Pre izbora radne ploče ili ormarića potrebno je proveriti:

• ukupnu širinu i dubinu ploče
• položaj lavaboa prema zidu
• raspoloživi prostor za slavinu
• položaj kanalizacionog priključka
• prostor za odvodni ventil i sifon
• konstrukciju kupatilskog ormarića
• položaj fioka i unutrašnjih ojačanja
• udaljenost od ogledala i ostale opreme

Dimenzije proizvoda i položaj potrebnih otvora treba proveriti pre obrade radne ploče.

Montaža na kupatilsku radnu ploču

Geberit VariForm 500.771.01.2 namenjen je montaži na kupatilsku radnu ploču. Lavabo se postavlja na gornju površinu ploče, dok se kroz pripremljeni otvor povezuje sa odvodnim ventilom i sifonom.

Može se postaviti na ploče izrađene od:

• kompaktnog laminata
• prirodnog kamena
• veštačkog kamena
• kvarcnog kompozita
• keramike
• vodootpornih laminiranih materijala
• drugih materijala pogodnih za vlažne prostorije

Radna ploča mora biti ravna, stabilna i odgovarajuće nosivosti. Sve izrezane ili izbušene ivice treba zaštititi od prodiranja vlage.

Spoj između donje ivice lavaboa i radne ploče potrebno je zaptiti sanitarnim zaptivačem. Time se smanjuje mogućnost prodiranja vode ispod keramike i u konstrukciju kupatilskog elementa.

Šablon i materijal za pričvršćivanje u isporuci

Uz Geberit VariForm 500.771.01.2 isporučuju se materijal za pričvršćivanje i šablon. Šablon olakšava pravilno određivanje položaja lavaboa i potrebnih otvora na kupatilskoj radnoj ploči.

Pre početka radova potrebno je:

• odrediti konačan položaj lavaboa
• proveriti centriranje u odnosu na ormarić
• označiti položaj odvodnog otvora
• proveriti položaj sifona
• predvideti mesto za slavinu
• pregledati konstrukciju nameštaja
• proveriti položaj fioka i ojačanja
• ponovo proveriti sve mere pre rezanja ili bušenja

Kod ploča od kamena, keramike i kompozitnih materijala obradu treba poveriti radionici sa odgovarajućom opremom.

Fina pečena glina u beloj završnoj obradi

Lavabo je izrađen od fine pečene gline, keramičkog materijala koji omogućava formiranje preciznih ivica i ravnomerno oblikovane ovalne posude.

Bela sjajna površina omogućava kombinovanje sa kupatilskim nameštajem, radnim pločama i zidnim oblogama različitih boja i dekora.

Lavabo se može kombinovati sa površinama u:

• beloj boji
• crnoj boji
• sivim tonovima
• dekoru svetlog drveta
• dekoru tamnog drveta
• dekoru kamena
• dekoru betona

Slavina, odvodni ventil i ostala galanterija mogu se odabrati u hromiranoj, mat crnoj, zlatnoj, bronzanoj ili brušenoj metalnoj završnoj obradi.

Ovalni oblik lavaboa

Model 500.771.01.2 ima ovalnu spoljašnju formu sa ravnomerno zaobljenim linijama. Ovalni oblik ublažava stroge linije kupatilskog nameštaja i omogućava kombinovanje sa pravougaonim, ovalnim ili kružnim ogledalima.

Lavabo se može uklopiti sa:

• visećim kupatilskim ormarićima
• samostalnim radnim pločama
• zidnim policama odgovarajuće nosivosti
• pravougaonim i ovalnim ogledalima
• zidnim slavinama
• visokim slavinama montiranim na ploču

Zaobljena unutrašnja posuda olakšava pristup keramičkim površinama tokom redovnog čišćenja.

Bez keramičke ploče za slavinu

Geberit VariForm 500.771.01.2 nema proširenu keramičku ploču namenjenu montaži slavine. Gornji deo proizvoda oblikovan je kao ovalna posuda bez dodatne zadnje površine za armaturu.

Zbog toga je pre montaže potrebno odrediti da li će se koristiti:

• nadgradna zidna slavina
• podžbukna zidna slavina
• visoka stojeća slavina iza lavaboa
• stojeća slavina postavljena bočno uz lavabo

Način montaže slavine treba uskladiti sa dimenzijama radne ploče, položajem lavaboa i izvedenim vodovodnim instalacijama.

Bez otvora za slavinu

Model 500.771.01.2 nema fabrički pripremljen otvor za slavinu.

Kada se slavina postavlja na radnu ploču, potrebno je ostaviti dovoljno prostora između lavaboa i zida. Pre izrade otvora treba proveriti:

• visinu slavine
• dužinu izliva
• položaj vodenog mlaza
• ukupne dimenzije tela slavine
• debljinu radne ploče
• prečnik potrebnog otvora
• prostor za priključna creva
• položaj ugaonih ventila
• konstrukciju kupatilskog ormarića

Izliv treba da usmerava vodu prema centralnom delu posude, bez direktnog udara u bočne keramičke površine.

Izbor slavine za nadgradni lavabo

Uz ovaj lavabo može se koristiti zidna slavina ili visoka stojeća slavina montirana na radnu ploču.

Kod zidne slavine potrebno je proveriti:

• visinu izliva iznad lavaboa
• horizontalni domet izliva
• centriranje slavine prema posudi
• položaj nadgradnog ili podžbuknog tela
• mogućnost servisiranja

Kod stojeće slavine montirane na radnu ploču potrebno je proveriti:

• ukupnu visinu slavine
• visinu izliva
• dužinu izliva
• način pričvršćivanja
• debljinu radne ploče
• prostor za priključna creva

Mlaz vode treba da pada u centralnu zonu lavaboa. Prekratak izliv može usmeravati vodu previše blizu unutrašnje ivice, dok predugačak izliv može povećati prskanje prema suprotnoj strani posude.

Slavina nije uključena u standardnu isporuku.

Bez otvora za preliv

Geberit VariForm 500.771.01.2 nema otvor za preliv. Zbog toga se koristi odvodni ventil sa slobodnim protokom koji ne omogućava potpuno zatvaranje odvoda i zadržavanje vode u posudi.

Ne preporučuje se upotreba standardnog zatvarajućeg klik-klak ventila, jer lavabo nema dodatni kanal kojim bi voda mogla da otiče kada dostigne viši nivo.

Geberit za ovaj model navodi odgovarajući pribor:

• izlivni ventil sa slobodnim protokom i poklopcem
• izlivni ventil sa slobodnim protokom i sitom

Odvodni ventil kupuje se posebno.

Izbor odvodnog ventila

Za Geberit VariForm 500.771.01.2 treba odabrati odvodni ventil namenjen lavaboima bez preliva.

Odgovarajuće izvedbe uključuju:

• nezatvarajući odvodni ventil
• ventil sa slobodnim protokom i poklopcem
• ventil sa slobodnim protokom i sitom

Pre izbora treba proveriti:

• prečnik odvodnog otvora
• dužinu navojnog dela
• kompatibilnost sa keramikom
• način povezivanja sa sifonom
• raspoloživi prostor ispod lavaboa
• završnu obradu vidljivog poklopca

Poklopac odvodnog ventila može se uskladiti sa bojom slavine i ostale kupatilske galanterije.

Izbor sifona

Sifon nije uključen u standardnu isporuku. Njegove dimenzije i konstrukciju treba uskladiti sa položajem kanalizacionog priključka i unutrašnjom organizacijom kupatilskog ormarića.

Pre izbora sifona treba proveriti:

• visinu odvoda u zidu
• horizontalnu udaljenost odvoda
• prečnik kanalizacionog priključka
• položaj fioka i polica
• prostor ispod lavaboa
• kompatibilnost sa odvodnim ventilom
• mogućnost pristupa radi održavanja

Kod ormarića sa fiokama može biti potreban prostorno štedljiv sifon kako bi se zadržala funkcionalna unutrašnja zapremina nameštaja.

Kada sifon ostaje vidljiv, može se koristiti dekorativni cevni sifon usklađen sa završnom obradom slavine.

Kombinovanje sa Geberit VariForm ormarićem

Geberit navodi mogućnost kombinovanja ovog lavaboa sa odgovarajućim ormarićem za lavabo.

Pre izbora ormarića potrebno je proveriti:

• tačnu kompatibilnost sa šifrom 500.771.01.2
• širinu i dubinu ormarića
• dimenzije radne ploče
• raspored fioka
• položaj sifona
• položaj kanalizacionog priključka
• prostor za priključna creva
• nosivost konstrukcije

Lavabo se može postaviti i na univerzalnu kupatilsku radnu ploču odgovarajuće nosivosti i otpornosti na vlagu.

Postavljanje na univerzalnu kupatilsku ploču

Kod postavljanja na zasebno izrađenu radnu ploču potrebno je ostaviti dovoljno prostora:

• sa leve i desne strane lavaboa
• iza lavaboa za slavinu, kada se montira na ploču
• ispred lavaboa za nesmetano korišćenje
• ispod lavaboa za odvodni ventil i sifon
• za priključna creva i ugaone ventile
• za redovno čišćenje i servisiranje

Noseća konstrukcija ploče mora biti stabilna i ne sme se deformisati pod težinom keramike i vode.

Položaj lavaboa treba uskladiti sa ogledalom, rasvetom, utičnicama i ostalom kupatilskom opremom.

Funkcionalna unutrašnja posuda

Ovalna unutrašnja posuda namenjena je svakodnevnom pranju ruku, umivanju i obavljanju osnovne lične higijene.

Za smanjenje prskanja vode potrebno je pravilno uskladiti:

• dužinu izliva slavine
• visinu izliva
• položaj vodenog mlaza
• pritisak vode
• količinu protoka
• tip aeratora

Mlaz treba da bude usmeren prema centralnoj zoni posude, bez direktnog udara u odvodni ventil ili unutrašnje bočne površine.

Održavanje nadgradnog lavaboa

Za redovno čišćenje preporučuju se meka krpa ili neabrazivni sunđer i blago sredstvo namenjeno sanitarnoj keramici.

Nakon čišćenja površinu treba isprati čistom vodom i obrisati suvom krpom. Redovno brisanje smanjuje zadržavanje tragova vode i stvaranje naslaga kamenca.

Treba izbegavati:

• metalne sunđere
• grube četke
• abrazivne praškove
• agresivna kisela sredstva
• jaka alkalna sredstva
• struganje površine oštrim predmetima
• udarce tvrdim predmetima
• dugotrajno delovanje agresivnih hemikalija

Spoj između lavaboa i radne ploče treba periodično pregledati. Oštećen ili odvojen zaptivač potrebno je obnoviti kako voda ne bi prodirala u konstrukciju ploče ili kupatilskog ormarića.

Odvodni ventil i sifon treba periodično čistiti kako bi protok vode ostao nesmetan.

Sadržaj isporuke

Isporuka obuhvata:

• Geberit VariForm ovalni nadgradni lavabo 500.771.01.2
• materijal za pričvršćivanje
• šablon

U standardnu isporuku nisu uključeni:

• zidna ili stojeća slavina
• odvodni ventil sa slobodnim protokom
• sifon
• priključna creva
• ugaoni ventili
• kupatilska radna ploča
• kupatilski ormarić
• sanitarni zaptivač
• ostali instalacioni elementi
