GEBERIT Duofix montažni element za UP320 za invalide (111.375.00.6)

Opis

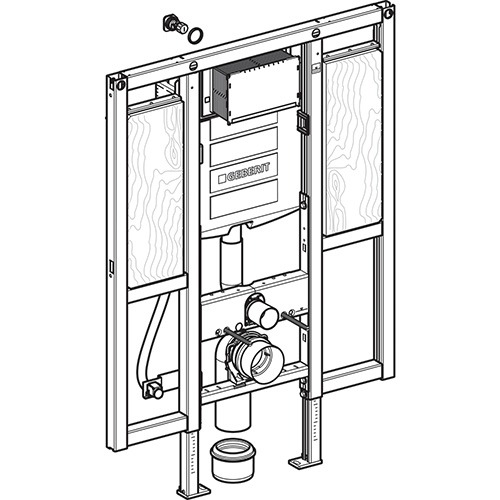

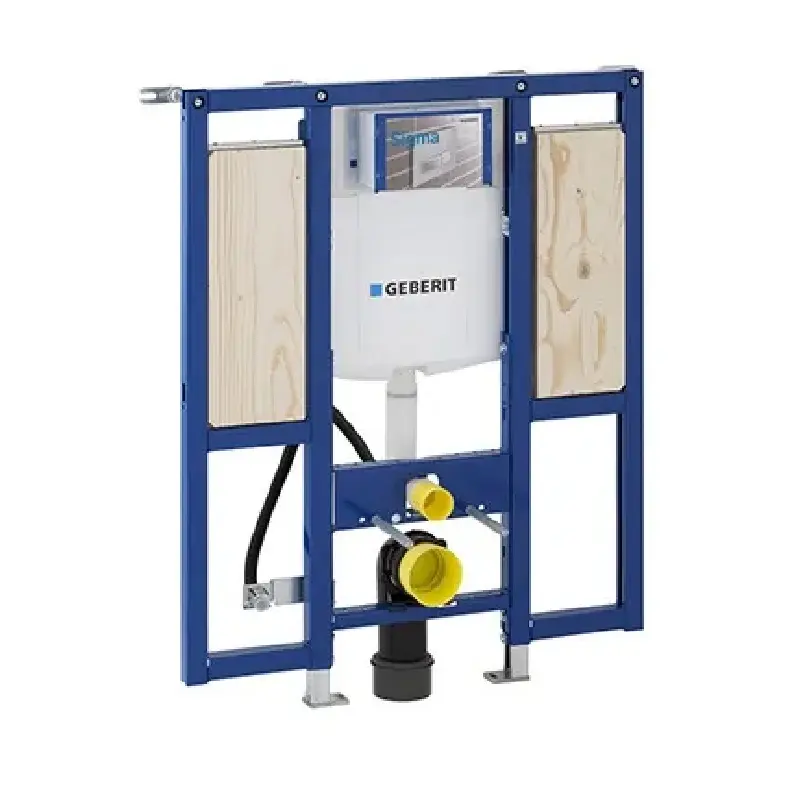

GEBERIT Duofix montažni element za UP320 za invalide

GEBERIT Duofix montažni element za UP320 za invalide, šifra 111.375.00.6, predstavlja specijalizovani instalacioni element za konzolnu WC šolju, projektovan za prostorije prilagođene osobama sa invaliditetom i za sisteme sa osloncima i rukohvatima. Naziv je zadržan prema ITIM prodajnoj terminologiji, uz pravilan redosled GEBERIT Duofix. Zvanični GEBERIT katalog potvrđuje da je reč o Duofix elementu visine 112 cm sa Sigma ugradnim vodokotlićem 12 cm, pripremljenom za oslonce i rukohvate.

Specijalna namena

Ovaj Duofix element nije standardni WC element iste širine kao uobičajeni Duofix modeli. Njegova konstrukcija je prilagođena sanitarnim prostorima u kojima treba obezbediti odgovarajući raspored za konzolnu WC šolju i dodatne elemente za podršku korisniku. Šira konstrukcija omogućava pripremu za oslonce i rukohvate koji se koriste u pristupačnim sanitarnim prostorijama.

Proizvod treba planirati kao deo kompletnog pristupačnog sanitarnog rešenja. Sama ugradnja ovog elementa ne određuje sve ergonomijske mere prostorije. Pozicija WC šolje, rukohvata, slobodan prostor i visine moraju biti definisani prema projektu i odgovarajućim zahtevima prostora.

Dimenzije

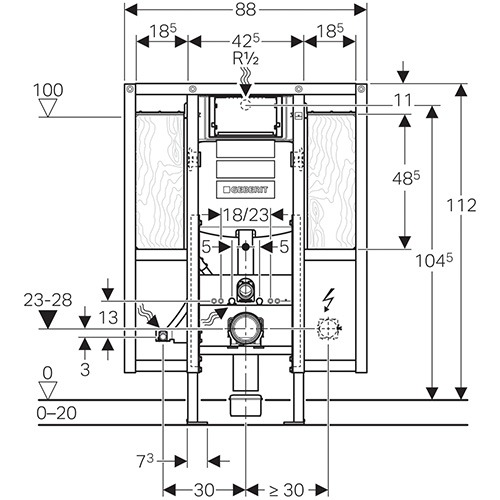

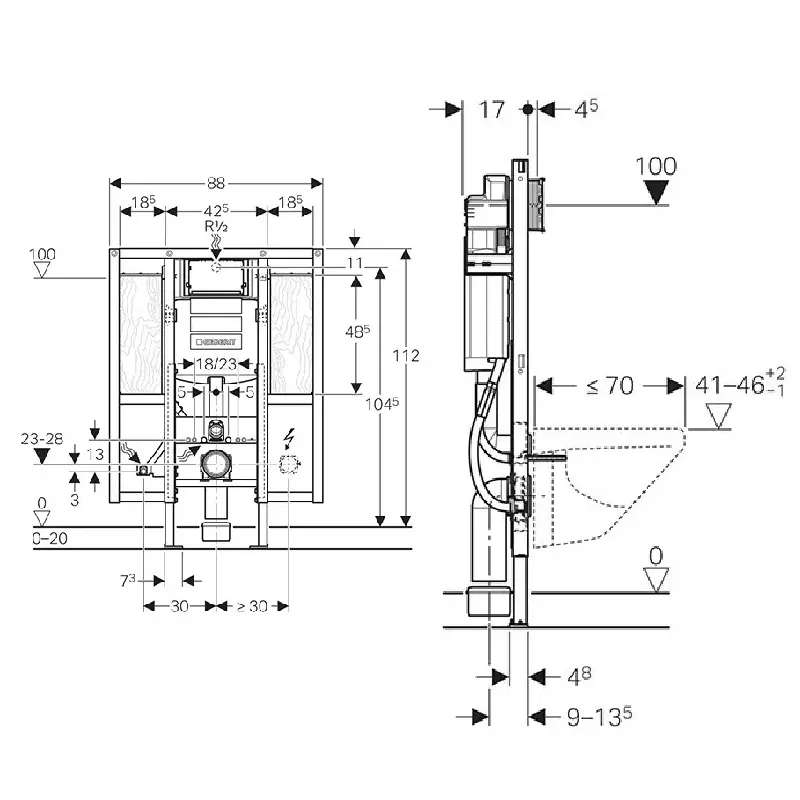

Zvanični GEBERIT katalog za 111.375.00.6 navodi širinu B od 88 cm, visinu H od 112 cm i dubinu T od 17 cm. Ukupne potvrđene mere su zato 88 × 112 × 17 cm. Širina od 88 cm je značajno veća od standardnog Duofix WC elementa širine oko 50 cm i direktno je povezana sa posebnom konstrukcijom.

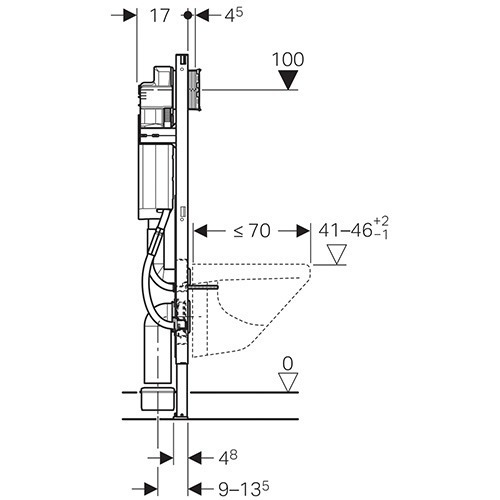

Dubinu od 17 cm treba uzeti u obzir prilikom projektovanja predzida. Konačna debljina završene konstrukcije zavisi od obloge, položaja instalacija i projekta.

Sigma ugradni vodokotlić 12 cm

U element je integrisan GEBERIT Sigma ugradni vodokotlić 12 cm sa aktiviranjem sa prednje strane. Sigma pripadnost znači da se završna tipka bira iz odgovarajuće Sigma porodice, u skladu sa konkretnom vrstom aktiviranja i zahtevima pristupačnosti.

Vodokotlić je izolovan protiv kondenzacije, a servis se vrši kroz prednji revizioni otvor. Zbog toga i nakon završetka predzida ostaje pristup plovku, odvodnom ventilu i priključku vode.

Podesiva ugradna visina WC šolje

ITIM i zvanični GEBERIT podaci potvrđuju mogućnost podešavanja ugradne visine WC šolje u određenom opsegu, što je posebno relevantno kod prostora prilagođenih osobama sa invaliditetom. ITIM navodi opseg od 41 do 46 cm u sivoj fazi. Ta mogućnost daje projektantu i izvođaču prostor da završnu visinu usklade sa konkretnim zahtevom.

Visinu ipak treba definisati pre završetka zida. Naknadno menjanje položaja WC keramike nakon oblaganja nije isto što i podešavanje tokom faze montaže elementa.

Podesive noge

Potporne noge su podesive u opsegu od 0 do 20 cm i služe za prilagođavanje elementa visini poda i nivelaciju konstrukcije. GEBERIT Duofix sistem koristi pocinkovane potporne noge sa odgovarajućim pločama stopa za montažu u predviđene profile i sistemske šine.

Noge moraju biti pravilno učvršćene jer okvir prihvata opterećenje WC keramike i dodatnih elemenata. Podešavanje visine nogu ne treba mešati sa podešavanjem visine same WC šolje.

Fabričko ispiranje

Vodokotlić je fabrički podešen na 6/3 litra. Zvanični GEBERIT katalog za aktuelnu šifru 111.375.00.6 navodi podešavanje veće količine na 4, 4,5, 6 ili 7,5 litara, dok se manja količina podešava od 2 do 4 litra. Protočni pritisak je 0,1–10 bar, a maksimalna temperatura vode 25 °C.

Konstrukcija i materijal

Zvanični katalog kao materijal proizvoda navodi čelik. Okvir je samonoseći i projektovan kao deo sistema suve gradnje. GEBERIT Duofix elementi se ugrađuju u odgovarajuće predzidne i instalacione konstrukcije i nakon toga oblažu predviđenim pločama.

Priprema za oslonce i rukohvate

Najvažnija posebnost ovog proizvoda je priprema za učvršćenje oslonaca i rukohvata. Kod pristupačnih toaleta ovi elementi imaju funkcionalnu i sigurnosnu ulogu i njihov položaj mora biti projektovan prema potrebama korisnika i važećim zahtevima objekta.

Sama činjenica da je okvir pripremljen za rukohvate ne znači da su svi rukohvati uključeni u paket. Njihov izbor i pozicija određuju se zasebno.

AquaClean priprema

ITIM navodi pripremu za priključivanje GEBERIT AquaClean uređaja. U sklopu elementa postoji mogućnost vođenja potrebnog priključka prema WC tuš sistemu, što omogućava da se instalacija pripremi tokom građevinske faze.

AquaClean uređaj nije sastavni deo ovog montažnog elementa. Ako se planira njegova ugradnja, električni i vodeni priključak treba predvideti pre zatvaranja predzida.

Odvod i priključni set

Element koristi priključni set za WC Ø90 mm, odnosno 9 cm. U obimu isporuke prema ITIM i GEBERIT podacima ulaze priključno koleno Ø90 mm i odgovarajući prelaz Ø90/110 mm. Ove mere predstavljaju priključne prečnike kanalizacionog sistema.

Stara i nova šifra

Zvanični GEBERIT katalog navodi da je aktuelna šifra 111.375.00.6 zamena za 111.375.00.5. ITIM trenutno u polju „Šifra“ pravilno koristi 111.375.00.6, iako se u starijem tekstu stranice pojavljuje 111.375.00.5. Zato se u svim webshop podacima koristi isključivo 111.375.00.6.

Provera pre kupovine

Pre izbora ovog elementa treba proveriti da li projekat zahteva specijalnu konstrukciju za osobe sa invaliditetom, širinu 88 cm i pripremu za oslonce i rukohvate. Ako takva priprema nije potrebna, standardni Duofix element može biti drugačije i kompaktnije rešenje.

GEBERIT Duofix 111.375.00.6 treba koristiti kao sistemski element u projektovanim pristupačnim sanitarnim prostorima. Njegove ključne karakteristike su Sigma 12 cm vodokotlić, visina 112 cm, širina 88 cm, podesiva pozicija WC šolje i konstrukcija pripremljena za dodatne elemente podrške.
