GEBERIT vodokotlić sigma nup (109.300.00.5)

Opis

Opis proizvoda

GEBERIT vodokotlić Sigma NUP, šifra 109.300.00.5, predstavlja ugradni vodokotlić iz GEBERIT Sigma porodice. Naziv je zadržan prema ITIM sajtu, dok zvanični GEBERIT katalog proizvod precizno označava kao Sigma ugradni vodokotlić 12 cm, 6/3 litara. ITIM polje „Šifra“ i zvanični proizvođački izvor potpuno se poklapaju u oznaci 109.300.00.5.

Sigma ugradni vodokotlić 12 cm

Zvanična oznaka proizvođača potvrđuje da je u pitanju Sigma vodokotlić dubine 12 cm. GEBERIT ga projektuje za ugradnju u zidne i predzidne konstrukcije, tako da rezervoar nakon završetka radova ostaje skriven iza obloge. Korisniku ostaje pristup servisnim delovima kroz revizioni otvor iza odgovarajuće tipke za aktiviranje.

Ugradni vodokotlić nije kompletan samostojeći instalacioni element sa metalnim ramom za konzolnu WC šolju. To je sam rezervoar sa pripadajućim montažnim komponentama. Ako se planira konzolna WC šolja, potrebno je obezbediti odgovarajuću nosivu konstrukciju u skladu sa projektom.

Dimenzije

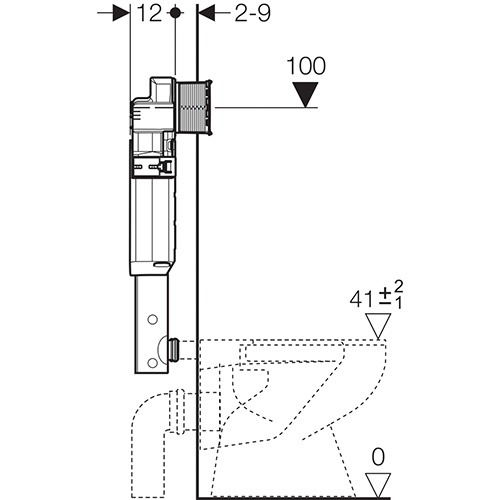

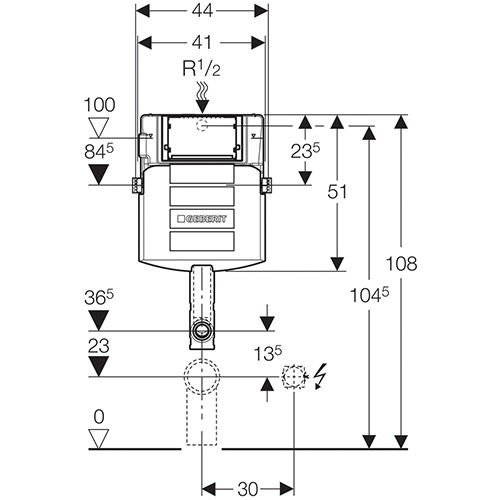

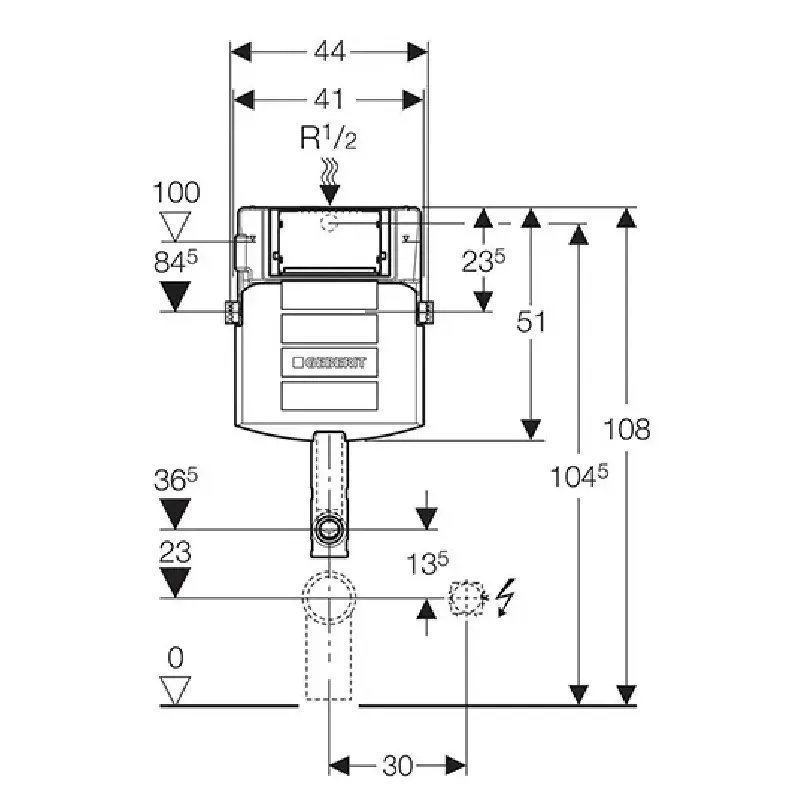

GEBERIT za šifru 109.300.00.5 navodi širinu B od 41 cm, visinu H od 51 cm i dubinu sistema od 12 cm, što je sastavni deo oznake Sigma 12 cm. Ove vrednosti su važne tokom planiranja prostora za ugradnju.

Pre izrade zida treba ostaviti odgovarajuće mesto za vodokotlić, priključke i servisni otvor. Nije dovoljno računati samo fizičku dubinu rezervoara, jer završna konstrukcija uključuje i elemente zida, oblogu i priključne cevi.

Fabričko podešavanje 6/3 litra

Vodokotlić je fabrički podešen na 6 litara za veću i 3 litra za manju količinu ispiranja. GEBERIT omogućava promenu veće količine na 4, 4,5, 6 ili 7,5 litara. Manja količina može da se podešava u rasponu od 2 do 4 litra.

Ove mogućnosti omogućavaju usklađivanje sistema sa WC keramikom. Podešavanje količine vode ne treba vršiti nasumično, već prema karakteristikama WC šolje i zahtevima za pravilno ispiranje.

Načini aktiviranja

Zvanični katalog potvrđuje primenu za jednokoličinsko, dvokoličinsko ili start/stop ispiranje, zavisno od odgovarajuće aktivacione opreme. Sigma sistem koristi kompatibilne GEBERIT Sigma tipke i druge odgovarajuće uređaje za aktiviranje.

Tipka se ne bira samo prema dimenziji otvora ili izgledu. Mora pripadati Sigma sistemu i odgovarati vrsti aktiviranja koja se planira. Delta i druge porodice tipki nisu automatski kompatibilne sa Sigma vodokotlićem.

Protočni pritisak i temperatura

GEBERIT navodi protočni pritisak od 0,1 do 10 bar i maksimalnu temperaturu vode od 25 °C. Vodokotlić je namenjen standardnom dovodu hladne vode. Materijal rezervoara je plastika.

Namena za podne i konzolne WC šolje

Zvanični GEBERIT katalog potvrđuje primenu i za podne i za konzolne WC šolje. Vodokotlić može da se ugrađuje u ozidane zidove, predzidne konstrukcije delimične ili pune visine i instalacione zidove pune visine.

To ne znači da se svaki način montaže izvodi identično. Način pričvršćivanja i potrebna dodatna konstrukcija zavise od zida i tipa WC šolje. Posebno kod konzolne WC šolje nosivost obezbeđuje odgovarajući instalacioni element ili konstrukcija, a ne sam plastični rezervoar.

Aktiviranje sa prednje strane

Sigma 12 cm ima aktiviranje sa prednje strane. Ovo određuje poziciju servisnog otvora i odgovarajuće tipke. Prilikom projektovanja obloge važno je sačuvati predviđeni otvor jer se kroz njega kasnije pristupa plovku, odvodnom ventilu, ugaonom ventilu i drugim servisnim komponentama.

Izolacija protiv kondenzacije

GEBERIT potvrđuje da je vodokotlić izolovan protiv kondenzacije. Ova konstrukcijska karakteristika pomaže u smanjenju pojave kondenzata na spoljašnjoj strani rezervoara kada se hladna voda nalazi unutar vodokotlića.

Priključak vode

Priključak vode može se izvesti pozadi ili gore na sredini. U obimu isporuke nalazi se priključak R 1/2″ kompatibilan sa MasterFix i MeplaFix adapterom, sa integrisanim ugaonim ventilom i ručnim točkićem.

Ovo je važan deo sadržaja pakovanja jer korisnik dobija predviđen sistem priključenja vode. Dodatne instalacione cevi i priključci izvan navedenog obima zavise od konkretne instalacije.

Skriveno ispirno koleno

Vodokotlić ima skriveno ispirno koleno. U pakovanju se nalazi ispirno koleno sa izolacionom oblogom. Njegova uloga je da prenese vodu iz rezervoara prema WC šolji tokom ispiranja.

Obim isporuke

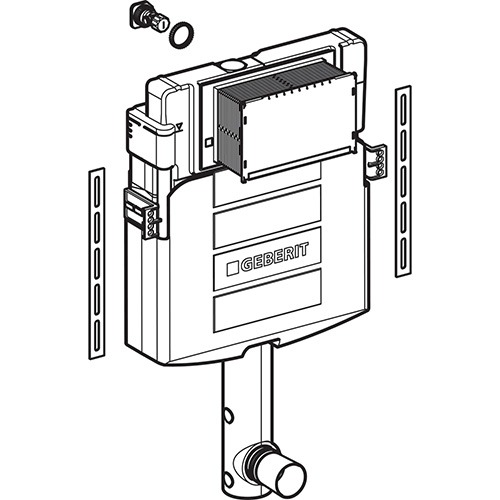

Zvanični GEBERIT katalog potvrđuje priključak vode R 1/2″ sa integrisanim ugaonim ventilom i ručnim točkićem, građevinsku zaštitu za revizioni otvor, ispirno koleno sa izolacionom oblogom, zaštitni čep, dve čelične trake za pričvršćenje, dva ugaonika i materijal za pričvršćivanje.

Građevinska zaštita ima praktičnu funkciju tokom izvođenja radova jer štiti servisni otvor od vlage i prljavštine. Može se skratiti prema potrebnoj dužini.

Servisiranje

GEBERIT navodi da se radovi na montaži i servisu na vodokotliću mogu izvoditi bez alata u oblastima konstrukcije koje su za to predviđene. To ne znači da cela instalacija kupatila ne zahteva alat, već se karakteristika odnosi na specifične servisne operacije na samom vodokotliću.

Pristup unutrašnjim delovima ostaje moguć kroz prednji servisni otvor. Zbog toga je važno da završna obloga i tipka budu pravilno montirani i da se otvor ne zatvori trajnim građevinskim materijalom.

Provera pre kupovine

Pre kupovine treba proveriti da li je potreban Sigma sistem širine 41 cm i dubine 12 cm, kao i koja WC šolja i tipka će se koristiti. Ako se traži tanji sistem za ograničenu dubinu zida, GEBERIT ima Sigma 8 cm varijantu sa drugom šifrom.

GEBERIT Sigma NUP 109.300.00.5 je zato precizno definisan ugradni vodokotlić 12 cm, sa fabričkim ispiranjem 6/3 l, širokim rasponom podešavanja i čeonim aktiviranjem. Njegovu kompatibilnost sa završnim elementima treba određivati prema Sigma sistemu, a ne samo prema brendu.
