GEBERIT zaštitna ploča UP320 (241.824.00.1)

Opis

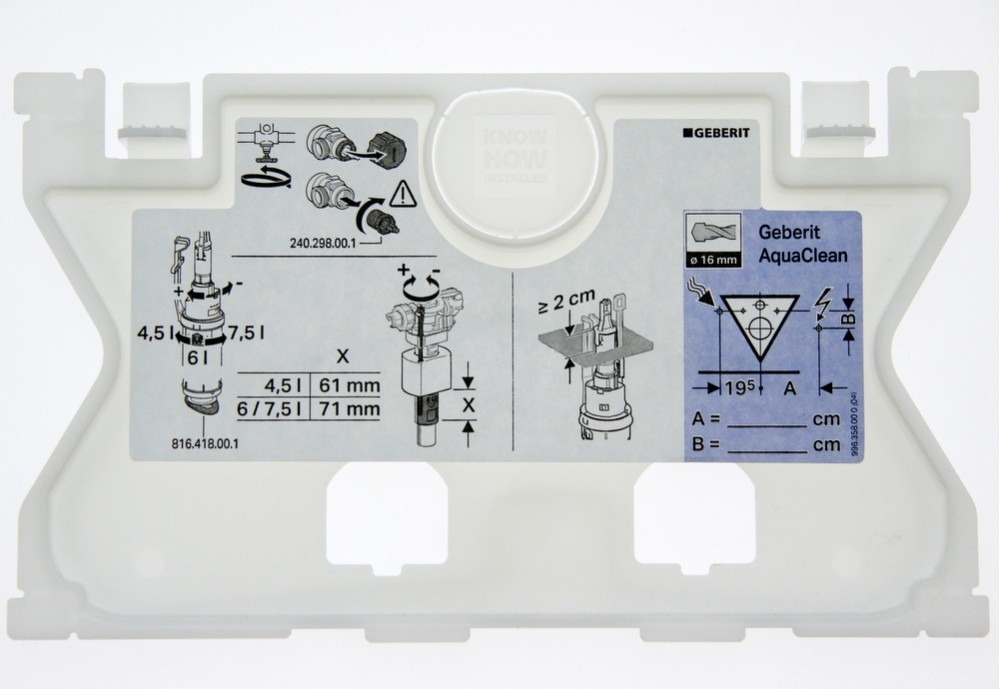

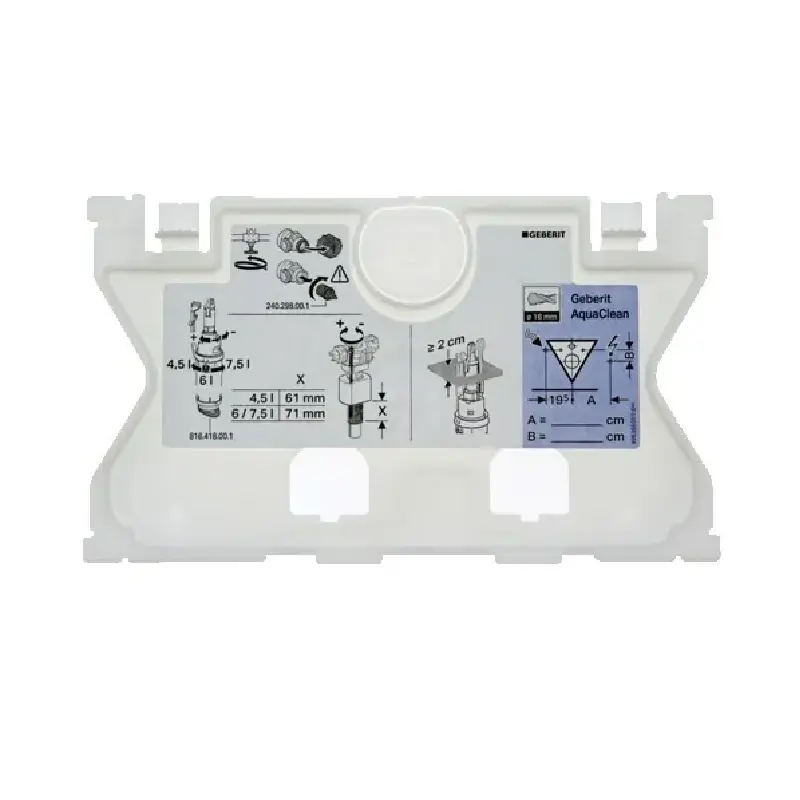

GEBERIT zaštitna ploča UP320

GEBERIT zaštitna ploča UP320, sa šifrom 241.824.00.1, predstavlja originalni rezervni deo za odgovarajući GEBERIT Sigma ugradni vodokotlić dubine 12 cm. Proizvod se postavlja u području servisnog otvora iza tipke za aktiviranje ispiranja i predstavlja deo unutrašnjeg servisnog i aktivacionog sklopa.

ITIM koristi naziv UP320, dok zvanični GEBERIT katalog rezervnih delova proizvod opisuje kao zaštitnu ploču za GEBERIT Sigma ugradni vodokotlić 12 cm. U pojedinim tehničkim i prodajnim izvorima isti tip vodokotlića može se povezivati sa oznakama UP320 ili UP300, u zavisnosti od generacije i tržišne terminologije.

Funkcija proizvoda

Zaštitna ploča nalazi se iza tipke za aktiviranje i pripada sklopu servisnog otvora vodokotlića. Njena uloga povezana je sa pravilnim zatvaranjem i organizacijom unutrašnjeg prostora iza tipke.

Proizvod nije sama aktivaciona tipka, odvodni ventil, nosač poluga niti građevinski zaštitni poklopac. U GEBERIT dijagramu rezervnih delova sve ove komponente navedene su odvojeno i imaju različite šifre.

Zbog toga zaštitna ploča 241.824.00.1 treba da se poručuje samo kada je potvrđeno da je upravo ona oštećena ili nedostaje. Ako tipka ne funkcioniše pravilno, uzrok može biti u drugom elementu aktivacionog mehanizma.

Kompatibilnost sa GEBERIT Sigma sistemom

Zvanična dokumentacija potvrđuje da je proizvod namenjen GEBERIT Sigma ugradnim vodokotlićima 12 cm. Oznaka UP320 koristi se kao prepoznatljiv naziv sistema, ali kompatibilnost ne treba proširivati na sve GEBERIT vodokotliće.

GEBERIT Delta, Sigma, Omega i druge serije koriste različite servisne komponente. Za Delta UP100 sistem koristi se zaštitna ploča sa šifrom 241.343.00.1, dok Sigma UP320 koristi šifru 241.824.00.1.

Ova razlika je veoma važna jer dve zaštitne ploče mogu biti slične na fotografiji. Razlike u otvorima, prihvatima i geometriji mogu onemogućiti pravilnu montažu pogrešnog modela.

Šifra kao osnovni kriterijum

Šifra 241.824.00.1 predstavlja najpouzdaniji način identifikacije. Pre kupovine preporučuje se provera oznake postojećeg vodokotlića, servisne dokumentacije ili šifre starog dela.

Nije dovoljno osloniti se samo na naziv „zaštitna ploča“ ili na približnu godinu ugradnje. GEBERIT je tokom vremena koristio više generacija vodokotlića i rezervnih delova, pa tačna šifra smanjuje mogućnost pogrešne kupovine.

Položaj iza tipke

Zaštitna ploča smeštena je u servisnom području vodokotlića. Do nje se pristupa nakon pravilnog uklanjanja tipke i odgovarajućih elemenata aktivacionog mehanizma.

Tipku i nosače ne treba skidati nasilno. Način demontaže zavisi od ugrađenog modela tipke. Pre rada preporučuje se zatvaranje dovoda vode kada postoji mogućnost kontakta sa unutrašnjim delovima vodokotlića.

Razlika u odnosu na zaštitni poklopac

U zvaničnom GEBERIT spisku rezervnih delova za Sigma ugradne vodokotliće zaštitna ploča i zaštitni poklopac servisnog otvora navedeni su kao dva različita dela.

Zaštitna ploča nosi šifru 241.824.00.1, dok drugi zaštitni elementi imaju sopstvene šifre. Zato proizvod ne treba opisivati kao građevinsku ploču koja štiti ceo ugradni sistem ili zid.

Materijal i dimenzije

ITIM opis navodi da je proizvod izrađen od kvalitetnog i lako čistivog materijala, ali ne daje preciznu vrstu materijala. Zvanični prikaz rezervnih delova potvrđuje naziv i kompatibilnost, ali ne navodi ukupne dimenzije i tačan materijal.

Zbog toga se u kratkom opisu ne navode materijal, širina, visina ili dubina. Dimenzije se ne mogu pouzdano odrediti prema fotografiji niti preuzeti sa slične zaštitne ploče.

Kada je potrebna zamena

Zamena može biti potrebna kada su polomljeni prihvati, kada je ploča deformisana ili kada se više ne može pravilno postaviti u servisni otvor. Oštećenje može nastati tokom nepravilnog skidanja tipke, prethodnog servisa ili pokušaja montaže neodgovarajućeg dela.

Pre zamene treba proveriti i stanje nosača poluga, kompleta poluga za aktiviranje i same tipke. Ako su oštećene susedne komponente, zamena samo zaštitne ploče možda neće otkloniti problem.

Priprema za postavljanje

Servisni otvor treba očistiti od prašine i ostataka polomljenog dela. Prihvatna mesta moraju biti neoštećena i pravilno poravnata.

Pre konačne montaže novu ploču treba postaviti u pravilan položaj bez primene prekomerne sile. Ako se ploča ne uklapa, treba ponovo proveriti šifru vodokotlića i orijentaciju dela.

Montaža i kontrola rada

Tačan postupak postavljanja treba sprovesti prema GEBERIT servisnom uputstvu za Sigma vodokotlić. Nakon montaže zaštitne ploče ponovo se postavljaju odgovarajući elementi aktivacionog sklopa i tipka.

Po završetku montaže potrebno je proveriti da li tipka ima pravilan hod i da li se aktiviranje ispiranja obavlja bez zapinjanja. Delove ne treba pritiskati silom ako mehanizam ne radi pravilno.

Originalni rezervni deo

GEBERIT zaštitna ploča UP320 namenjena je konkretnoj servisnoj funkciji i ne predstavlja univerzalnu zaštitnu ploču za sve ugradne vodokotliće. Njena ključna prednost jeste precizna usklađenost sa odgovarajućim Sigma sistemom.

Provera šifre 241.824.00.1 omogućava pravilno razlikovanje od zaštitne ploče za Delta UP100 vodokotlić. Na taj način se izbegavaju problemi tokom montaže i nepotrebno poručivanje neodgovarajućeg rezervnog dela.
