GEBERIT zaštitna ploča UP100 (241.343.00.1)

Opis

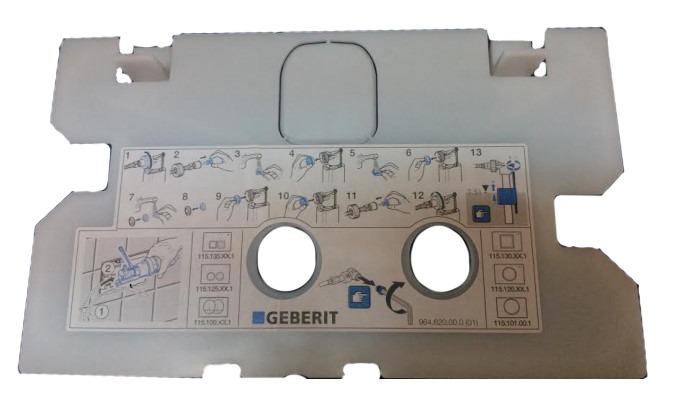

GEBERIT zaštitna ploča UP100

GEBERIT zaštitna ploča UP100, sa šifrom 241.343.00.1, predstavlja originalni rezervni deo za odgovarajući GEBERIT Delta ugradni vodokotlić. Ova komponenta pripada servisnom i aktivacionom delu vodokotlića i postavlja se u području servisnog otvora, iza tipke za aktiviranje ispiranja.

Na ITIM stranici proizvod se označava kao zaštitna ploča UP100, dok zvanični GEBERIT katalog rezervnih delova koristi naziv zaštitna ploča za GEBERIT Delta ugradni vodokotlić. Obe formulacije odnose se na artikal sa šifrom 241.343.00.1. Oznaka UP100 predstavlja ranije široko korišćenu oznaku odgovarajuće generacije GEBERIT Delta ugradnog vodokotlića.

Namena zaštitne ploče

Zaštitna ploča je deo sklopa koji se nalazi u području servisnog otvora ugradnog vodokotlića. Njena funkcija je povezana sa pravilnim zatvaranjem, organizacijom i zaštitom unutrašnjeg servisnog prostora iza tipke za aktiviranje.

Proizvod nije sama tipka za aktiviranje, nije zaštitni građevinski poklopac servisnog otvora i nije komplet poluga za aktiviranje. U zvaničnom prikazu rezervnih delova ove komponente imaju odvojene pozicije i različite šifre. Zbog toga je prilikom poručivanja potrebno tačno utvrditi koji deo nedostaje ili je oštećen.

Kompatibilnost sa GEBERIT Delta sistemom

Zvanični GEBERIT katalog potvrđuje primenu zaštitne ploče 241.343.00.1 sa GEBERIT Delta ugradnim vodokotlićem 12 cm. Ovaj sistem se često povezuje sa oznakom UP100, ali kompatibilnost ne treba proširivati na sve GEBERIT ugradne vodokotliće.

GEBERIT proizvodi različite serije i dubine ugradnih vodokotlića, uključujući Delta, Sigma, Omega i druge varijante. Zaštitne ploče mogu imati sličan izgled, ali se razlikuju prema obliku, mestima oslanjanja, otvorima i načinu povezivanja sa ostalim delovima aktivacionog sklopa.

Za GEBERIT Sigma, odnosno UP320 ili UP300 vodokotliće, koristi se druga zaštitna ploča, sa šifrom 241.824.00.1. Ova dva proizvoda ne treba mešati čak i kada izgledaju slično.

Identifikacija prema šifri

Najpouzdaniji način identifikacije jeste šifra 241.343.00.1. Ako se menja postojeća zaštitna ploča, preporučuje se da se šifra starog dela proveri direktno na komponenti, servisnoj dokumentaciji ili dijagramu rezervnih delova.

Oznaka UP100 u prodajnom nazivu korisna je za prepoznavanje sistema, ali sama po sebi nije dovoljna kada postoji više generacija ili regionalnih varijanti. Provera kompletne šifre sprečava poručivanje pogrešnog rezervnog dela.

Položaj u servisnom otvoru

Zaštitna ploča nalazi se iza tipke za aktiviranje i pripada sklopu preko kojeg je omogućen servisni pristup unutrašnjim komponentama ugradnog vodokotlića. Prilikom uklanjanja tipke i elemenata aktivacionog mehanizma moguće je pristupiti zaštitnoj ploči.

Tačan redosled demontaže zavisi od tipa ugrađene tipke i aktivacionog sklopa. Delove ne treba nasilno izvlačiti niti savijati, jer se mogu oštetiti prihvatna mesta, poluge ili nosači.

Razlika u odnosu na zaštitni poklopac

U zvaničnom katalogu GEBERIT Delta rezervnih delova zaštitna ploča 241.343.00.1 i zaštitni poklopac servisnog otvora imaju različite šifre. Zaštitni poklopac je naveden kao poseban deo sa šifrom 241.348.00.1.

Zbog toga naziv „zaštitna ploča“ ne treba automatski poistovećivati sa građevinskom zaštitom koja seo pstavlja tokom grubih radova. Proizvod 241.343.00.1 predstavlja konkretan servisni deo odgovarajućeg vodokotlića.

Materijal i dimenzije

Na ITIM stranici se navodi da je proizvod izrađen od visokokvalitetnog i dugotrajnog materijala, ali nije navedena precizna vrsta materijala. U dostupnom zvaničnom prikazu rezervnih delova takođe nisu navedene dimenzije ni tačan materijal ove komponente.

Zbog toga se materijal, širina, visina i dubina ne navode kao potvrđene karakteristike. Nije tehnički ispravno pretpostavljati dimenzije na osnovu fotografije ili sličnog proizvoda.

Zamena oštećene ploče

Zamena može biti potrebna kada postojeća ploča ima polomljene prihvate, deformacije ili druga oštećenja koja ometaju pravilno sklapanje servisnog otvora i aktivacionog mehanizma.

Pre poručivanja treba proveriti da problem zaista potiče od zaštitne ploče. Nepravilno funkcionisanje tipke može biti povezano i sa polugama za aktiviranje, nosačem poluga, tipkom ili drugim delovima vodokotlića.

Priprema za montažu

Pre postavljanja nove ploče potrebno je ukloniti ostatke polomljenog dela i proveriti stanje prihvatnih mesta. Servisni otvor treba da bude čist, a ostale komponente pravilno postavljene.

Nova ploča ne sme se postavljati pod pritiskom ako se ne uklapa pravilno. U takvoj situaciji treba proveriti šifru proizvoda, orijentaciju ploče i položaj susednih elemenata.

Montaža proizvoda

Tačan postupak montaže treba uskladiti sa GEBERIT servisnim uputstvom za odgovarajući Delta vodokotlić. Pošto se radi o rezervnom delu aktivacionog sklopa, pravilno pozicioniranje utiče na kasnije postavljanje nosača, poluga i tipke.

Nakon montaže treba proveriti da li su svi elementi pravilno nalegli i da li tipka može nesmetano da aktivira mehanizam ispiranja. Ako postoji otpor ili nepravilan hod, delove treba ponovo pregledati, bez nasilnog pritiskanja tipke.

Originalni rezervni deo

GEBERIT zaštitna ploča UP100 predstavlja originalni rezervni deo sa jasno definisanom namenom. Njena prednost nije u dekorativnom izgledu, već u preciznoj usklađenosti sa odgovarajućim servisnim otvorom i aktivacionim sklopom GEBERIT Delta vodokotlića.

Šifra 241.343.00.1 treba da bude osnovni kriterijum za kupovinu. Time se izbegava mešanje sa zaštitnom pločom za Sigma UP320 sistem ili drugim sličnim komponentama.
