GEBERIT zidna garnitura 90 (152.426.46.1)

Opis

GEBERIT zidna garnitura 90

GEBERIT zidna garnitura 90, sa šifrom 152.426.46.1, predstavlja originalni priključni set namenjen povezivanju odgovarajuće sanitarne keramike sa instalacijom ispiranja i odvodnim sistemom. Iako se na ITIM stranici koristi prodajni naziv „zidna garnitura 90“, zvanični GEBERIT katalog proizvod preciznije definiše kao set priključaka dužine 18,5 cm. Reč je o tehničkom kompletu koji objedinjuje priključak za odvod, ispirnu cev, odgovarajuće manžetne i pokrivne maske.

Šifra 152.426.46.1 potvrđena je i na ITIM stranici i u zvaničnoj GEBERIT dokumentaciji. Provera šifre posebno je važna zato što GEBERIT u svom programu ima više priključnih garnitura koje mogu izgledati slično, ali se razlikuju prema prečniku odvodnog priključka, dužini, završnoj obradi i nameni. Ova varijanta ima odvodni priključak prečnika 90 mm, odnosno 9 cm.

Priključne mere proizvoda

Zvanična dokumentacija potvrđuje da odvodni priključak ima prečnik 90 mm, odnosno 9 cm. Priključak ispirne cevi ima prečnik 45 mm, odnosno 4,5 cm. Ove vrednosti predstavljaju priključne prečnike, a ne ukupne dimenzije proizvoda.

Potvrđena dužina seta iznosi 18,5 cm. Ovaj podatak je važan prilikom planiranja položaja sanitarne keramike u odnosu na instalacioni element. Priključne cevi se tokom montaže mogu prilagođavati u skladu sa odgovarajućim uputstvom, ali pre bilo kakvog skraćivanja potrebno je izvršiti precizno merenje.

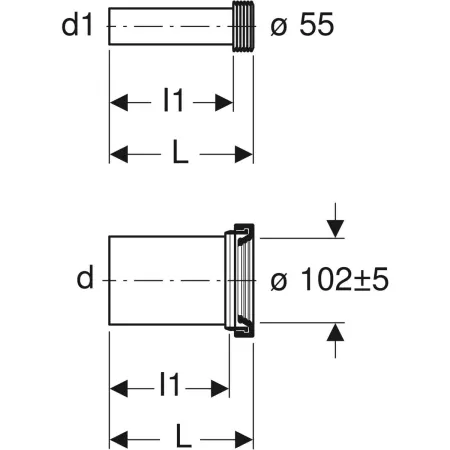

U zvaničnom katalogu navedene su i dodatne tehničke mere koje se odnose na pojedinačne delove i priključni raspored. Za njihovo pravilno tumačenje potrebno je koristiti originalni tehnički crtež, jer pojedinačne oznake ne predstavljaju automatski širinu, visinu i dubinu kompletnog seta.

Sastavni delovi garniture

U zvanično potvrđenom obimu isporuke nalazi se ispirna cev sa manžetnom. Ispirna cev predstavlja vezu između izlaza za ispiranje na ugradnom sistemu i odgovarajućeg priključka na sanitarnoj keramici. Manžetna omogućava pravilno naleganje i zaptivanje ovog spoja.

Set sadrži i ravan priključak sa manžetnom. Njegova funkcija je povezivanje odvoda sanitarne keramike sa odgovarajućim odvodnim priključkom. Za varijantu sa šifrom 152.426.46.1 potvrđen je prečnik od 9 cm.

U garnituru ulaze i dve pokrivne maske. One imaju hrom mat završnu obradu i koriste se za uredno završavanje vidljivih delova priključaka. Pokrivne maske ne treba predstavljati kao dekorativni element sa više dostupnih boja, jer za ovu konkretnu šifru zvanični izvor potvrđuje hrom mat varijantu.

Materijali proizvoda

Zvanični GEBERIT katalog navodi materijale PE i PP. Ispirna cev izrađena je od PE-HD materijala, odnosno polietilena visoke gustine, dok je ravan priključak izrađen od PP materijala, odnosno polipropilena.

Materijal pojedinačnih manžetni i pokrivnih maski ne treba dodatno određivati bez preciznog tehničkog podatka za svaki deo. Kod tehničkih komponenti važno je izbegavati opšte tvrdnje poput „izrađeno od najkvalitetnijih materijala“, ukoliko nisu potkrepljene konkretnom specifikacijom.

Namena zidne garniture

Osnovna namena GEBERIT zidne garniture 90 jeste formiranje priključka između odgovarajuće sanitarne keramike, sistema ispiranja i odvoda. Set objedinjuje delove koji moraju biti pravilno usklađeni kako bi instalacija mogla da se završi na tehnički uredan način.

Proizvod nije vodokotlić, odvodni ventil niti mehanizam za upravljanje ispiranjem. Zbog toga nisu primenljive tvrdnje ITIM opisa o tišem pražnjenju, smanjenju potrošnje vode ili upravljanju količinom ispiranja. Zidna garnitura je priključni set i njena funkcija ograničena je na pravilno povezivanje odgovarajućih elemenata.

Provera kompatibilnosti

Pre kupovine potrebno je proveriti da li je za konkretnu instalaciju potreban odvodni priključak prečnika 9 cm i ispirna cev prečnika 4,5 cm. Takođe treba proveriti potrebnu dužinu priključnog seta i položaj priključaka.

Vizuelna sličnost sa drugim GEBERIT garniturama nije dovoljna potvrda kompatibilnosti. U ponudi postoje varijante sa odvodnim priključkom od 11 cm i druge priključne garniture različite dužine. Najsigurniji način izbora jeste poređenje šifre 152.426.46.1 sa dokumentacijom instalacionog elementa ili postojećim delom.

Priprema za montažu

Pre montaže potrebno je proveriti stanje svih delova seta. Priključne cevi i manžetne moraju biti čiste i neoštećene. Na površinama ne smeju ostati prašina, malter, lepak ili druge čestice koje mogu ometati pravilno naleganje.

Priključne cevi ne treba skraćivati pre preciznog određivanja potrebne dužine. Pogrešno skraćen deo može postati neupotrebljiv ili može dovesti do nedovoljne dubine priključivanja. Merenje treba izvršiti kada su instalacioni element i sanitarna keramika postavljeni u predviđeni položaj.

Montaža i zaptivanje

Tokom montaže manžetne treba postaviti ravnomerno, bez uvrtanja i deformacija. Priključni delovi treba da budu međusobno poravnati kako bi se izbeglo trajno bočno opterećenje.

Nakon povezivanja potrebno je proveriti položaj ispirne cevi i odvodnog priključka. Pokrivne maske postavljaju se tako da vidljivi priključni delovi budu uredno završeni. Za pravilnu montažu treba pratiti GEBERIT uputstvo i preporuke proizvođača sanitarne keramike.

Održavanje i zamena

Priključna garnitura nakon montaže uglavnom ne zahteva redovno održavanje. Najvažnije je da priključci i manžetne budu pravilno postavljeni od samog početka. Ako se sanitarna keramika naknadno demontira, potrebno je proveriti stanje manžetni pre ponovne montaže.

Oštećene, deformisane ili dotrajale zaptivne elemente ne treba vraćati u instalaciju. Zamenske delove treba birati prema originalnoj šifri i dimenzijama.

Originalni GEBERIT priključni set

GEBERIT zidna garnitura 90 predstavlja kompletno priključno rešenje sa odvodnim priključkom prečnika 9 cm, ispirnom cevi prečnika 4,5 cm i potvrđenom dužinom od 18,5 cm. Set sadrži potrebne manžetne i dve pokrivne maske u hrom mat završnoj obradi.

Tačna šifra 152.426.46.1 omogućava razlikovanje ovog seta od drugih GEBERIT priključnih garnitura. Proizvod treba birati prema priključnim merama i tehničkoj dokumentaciji, a ne samo prema opštem nazivu ili izgledu.
