GEBERIT odvodni ventil za AP116 vodokotlić (238.116.00.1)

Opis

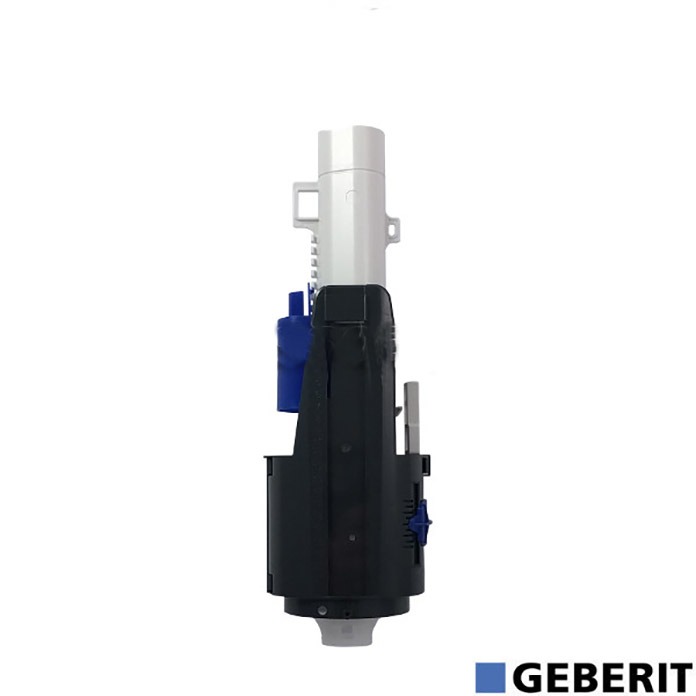

GEBERIT odvodni ventil za AP116 vodokotlić

GEBERIT odvodni ventil sa šifrom 238.116.00.1 predstavlja originalni rezervni deo namenjen odgovarajućem GEBERIT predzidnom, odnosno nadzidnom vodokotliću AP116. ITIM artikal vodi pod nazivom „Zvono AP 116“, dok zvanični katalog preciznije označava deo kao odvodni ventil za vodokotlić AP116.

Ventil se nalazi u unutrašnjosti rezervoara i upravlja pražnjenjem vode prema WC šolji. Kada korisnik aktivira ispiranje, mehanizam otvara donji izlaz. Nakon ciklusa ventil se vraća na sedište i zadržava vodu koja ponovo ulazi kroz ulazni ventil.

Namena za sistem AP116

AP116 je određena porodica GEBERIT vodokotlića. Šifra 238.116.00.1 povezana je sa rezervnim delovima te konfiguracije, ali pre kupovine ipak treba proveriti oznaku postojećeg rezervoara. Mogu postojati varijante i godine proizvodnje sa različitim detaljima.

Oznaka AP116 može se pronaći na dokumentaciji, nalepnici ili unutrašnjem delu vodokotlića. Ako je mehanizam ranije menjan, potrebno je proveriti stvarno ugrađeni ventil, a ne samo naziv spoljnog rezervoara.

Funkcija odvodnog ventila

U stanju mirovanja donja zaptivka zatvara ispusni otvor. Aktivaciona komanda podiže ventil i omogućava da voda kroz ispusnu cev ode prema WC šolji. Nakon ispiranja ventil mora da se vrati bez zapinjanja i ravnomerno nalegne.

Pravilno zaptivanje zavisi od stanja gumene zaptivke, čistoće sedišta i položaja aktivacione poluge. Ako je jedan od ovih elemenata neispravan, voda može neprekidno oticati i izazvati povremeno dopunjavanje rezervoara.

Kada se ventil menja

Zamena se razmatra kada je telo ventila napuklo, vođica oštećena, mehanizam zaglavljen ili spoj sa komandom istrošen. Kompletna zamena može biti potrebna i kada je više delova istovremeno dotrajalo.

Ako je problem samo u gumici, treba proveriti dostupnost odgovarajuće zaptivke. Zamena celog ventila nije uvek neophodna. Sa druge strane, nova zaptivka neće pomoći ako je sedište ili telo ventila mehanički oštećeno.

Dijagnostika curenja

Najpre treba utvrditi da li voda prolazi kroz preliv ili ispod odvodnog ventila. Prelivanje nastaje kada ulazni ventil ne prekida punjenje ili je plovak nepravilno podešen. Curenje ispod ventila nastaje kada zaptivka ne zatvara sedište.

Poklopac se uklanja i rezervoar posmatra tokom punjenja. Ako nivo raste do preliva, pregledava se ulazni ventil. Ako nivo ostane niži, a voda i dalje odlazi, pregledava se odvodni sistem.

Pregled zaptivke

Gumena zaptivka treba da bude elastična, ravna i bez pukotina. Naslage kamenca mogu je podići sa sedišta. Deformacija se može javiti posle dugog perioda korišćenja ili kontakta sa neodgovarajućim hemijskim sredstvima.

Ne preporučuje se nanošenje lepka ili silikona. Za pouzdano zaptivanje koristi se odgovarajući rezervni deo i čista kontaktna površina. Ako se ventil menja kompletno, nova zaptivka treba da ostane pravilno postavljena tokom montaže.

Pristup unutrašnjem mehanizmu

Način pristupa zavisi od konstrukcije AP116 vodokotlića. Uklanja se odgovarajući poklopac ili aktivacioni deo. Komponente treba skidati bez prekomerne sile i odlagati na mekanu podlogu.

Pre rastavljanja korisno je fotografisati položaj poluga i podešavanja. Sitne kopče i vijci čuvaju se organizovano. Stari ventil treba sačuvati radi poređenja dok se ne potvrdi pravilan rad novog.

Zatvaranje dovoda

Dovod vode se zatvara na lokalnom ventilu. Rezervoar se prazni aktiviranjem ispiranja. Preostala voda uklanja se krpom kako bi donji deo bio vidljiv i lakše dostupan.

Ako lokalni ventil ne može potpuno da zatvori dovod, potrebno je koristiti odgovarajući glavni ventil ili prvo servisirati dovod. Demontaža odvodnog dela ne treba da se radi dok voda neprekidno puni rezervoar.

Skidanje starog ventila

Aktivaciona poluga se odvaja, nakon čega se ventil oslobađa iz donjeg nosača. Tačan način može uključivati okretanje ili otkačinjanje. Ne treba povlačiti na silu jer se može oštetiti korpa koja ostaje u vodokotliću.

Stari ventil se pregleda radi pronalaženja oznake i mesta kvara. Ako postoje delovi koji nedostaju ili su ostali u rezervoaru, treba ih ukloniti pre postavljanja novog sklopa.

Čišćenje donjeg sedišta

Sedište i korpa čiste se od naslaga. Koristi se meka krpa i blago sredstvo bez abrazivnih čestica. Čista površina važna je da nova zaptivka pravilno nalegne.

Ako je donja korpa labava ili napukla, potrebno je proveriti i taj rezervni deo. Novi odvodni ventil ne može ispraviti oštećenje nepokretne osnove.

Postavljanje ventila 238.116.00.1

Novi ventil postavlja se u predviđeni nosač i zaključava. Mora da stoji stabilno i da se slobodno podiže. Zaptivka se ne sme presaviti ili ostati van sedišta.

Aktivaciona poluga se ponovo povezuje i podešava. Kada komanda nije aktivirana, ne sme postojati stalno zatezanje. Kada se pritisne, hod treba da bude dovoljan da pouzdano pokrene ispiranje.

Probno punjenje i ispiranje

Dovod se otvara postepeno. Nakon punjenja proverava se da li voda ostaje u rezervoaru. Zatim se aktivira više ciklusa. Ventil treba svaki put potpuno da se vrati.

Ako se pojavi curenje, pregledaju se zaptivka, sedište i aktivaciona veza. Ako voda preliva, problem se traži na ulaznom ventilu. Tek nakon uspešne probe vraćaju se poklopac i završni elementi.

Kompatibilnost i održavanje

Proizvod je namenski rezervni deo za AP116 i ne treba ga smatrati univerzalnim zvonom. Drugi GEBERIT vodokotlići mogu koristiti vizuelno slične ventile koji se razlikuju u donjem prihvatu, visini ili komandi.

GEBERIT odvodni ventil 238.116.00.1 omogućava obnovu odgovarajućeg AP116 ispusnog mehanizma. Tačna identifikacija, čišćenje donjeg sedišta i pravilno podešavanje aktivacione veze ključni su za stabilan rad bez stalnog oticanja vode.
