GEBERIT odvodni ventil za ugradni vodokotlić sa čeonim aktiviranjem (240.501.00.1)

Opis

GEBERIT odvodni ventil za ugradni vodokotlić sa čeonim aktiviranjem

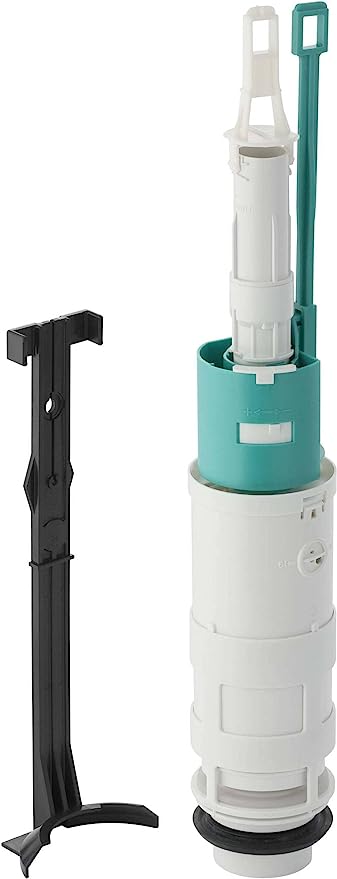

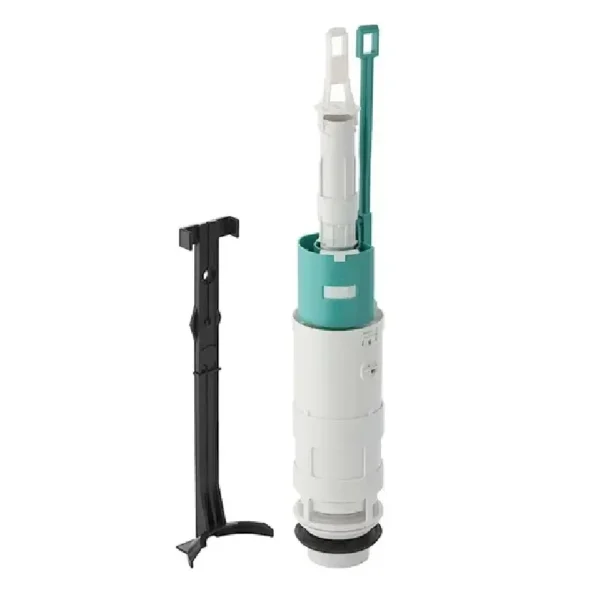

GEBERIT odvodni ventil sa šifrom 240.501.00.1 predstavlja rezervni deo namenjen odgovarajućem ugradnom vodokotliću kod kojeg se ispiranje aktivira sa prednje strane. ITIM proizvod vodi pod nazivom „Zvono Čeono Akt UP“, pri čemu oznaka UP upućuje na ugradni vodokotlić, a čeono aktiviranje na položaj tipke i servisnog otvora na vertikalnoj površini zida.

Tehnički precizniji naziv proizvoda jeste odvodni ili ispusni ventil. Komponenta se nalazi unutar skrivenog rezervoara i kontroliše izlazak vode prema WC šolji. Prednja aktivaciona tipka preko poluga ili drugog odgovarajućeg prenosa pokreće ventil. Nakon ispiranja mehanizam se vraća i zaptiva otvor.

Namena za ugradni vodokotlić

Ugradni vodokotlić smešten je iza završne zidne obloge. Pristup unutrašnjim komponentama ostvaruje se kroz otvor iza aktivacione tipke. Zbog ograničenog servisnog prostora rezervni deo mora biti tačno usklađen sa konkretnim rezervoarom, nosačem i aktivacionim sistemom.

Šifra 240.501.00.1 ne treba da se smatra univerzalnim ventilom za svaki GEBERIT ugradni vodokotlić. Različite generacije mogu koristiti drugačije ventile, korpe, zaptivke i aktivacione poluge. Pre kupovine treba proveriti oznaku vodokotlića, godinu ugradnje ili šifru postojećeg dela.

Čeono aktiviranje

Čeono aktiviranje znači da se tipka nalazi na prednjoj, vertikalnoj strani instalacionog zida. Pritiskom na komandu pokret se prenosi do odvodnog ventila. Pravilno podešene poluge treba da aktiviraju ventil bez prevelike sile i da ga nakon otpuštanja ne drže podignutim.

Ako su poluge predugačke, mogu stalno pritiskati mehanizam i izazvati curenje. Ako su prekratke, taster može imati veliki prazan hod ili neće pokrenuti ispiranje. Posle zamene ventila potrebno je ponovo proveriti i po potrebi podesiti aktivacione elemente.

Funkcija odvodnog ventila

U mirovanju ventil zadržava vodu unutar rezervoara. Aktiviranjem se podiže zaptivni deo i voda prolazi u ispusnu cev. Nakon ciklusa ventil se vraća na sedište. Pravilan povratak zavisi od čiste unutrašnjosti, neoštećenih vođica i odgovarajuće zaptivke.

Ako voda stalno otiče u WC šolju, uzrok može biti sama zaptivka, kamenac na sedištu, deformisan ventil ili neprekidan pritisak aktivacionih poluga. Dijagnostika treba da obuhvati ceo sklop, a ne samo vidljivi rezervni deo.

Provera kompatibilnosti

Najpouzdanija provera obavlja se prema fabričkoj oznaci vodokotlića i postojećeg ventila. Nakon skidanja aktivacione tipke mogu se potražiti oznake unutar servisnog otvora. Fotografije unutrašnjosti i dimenzije starog dela mogu pomoći prodavcu ili serviseru.

Sličan izgled ne garantuje da novi ventil odgovara postojećoj korpi. Donji način zaključavanja, visina preliva i veza sa polugama mogu se razlikovati. Deo se ne sme brusiti, seći ili silom prilagođavati nekompatibilnoj instalaciji.

Pristup kroz servisni otvor

Aktivaciona tipka se uklanja prema uputstvu za konkretnu seriju. Iza nje se nalaze montažni okvir, poluge i zaštitni ili servisni poklopac. Delovi se skidaju redosledom koji omogućava pristup vodokotliću bez oštećenja zida.

Tipku treba položiti na mekanu podlogu. Sjajne, mat ili dekorativno obrađene površine mogu se izgrebati kontaktom sa alatom ili keramikom. Sitne kopče i vijci čuvaju se organizovano radi ponovne montaže.

Zatvaranje dovoda i pražnjenje

Pre skidanja ventila zatvara se zaporni ventil unutar servisnog otvora. Vodokotlić se zatim isprazni. Preostala voda može se ukloniti sunđerom ako ometa pregled donjeg dela rezervoara.

Rad se ne izvodi dok voda neprekidno ulazi u rezervoar. Ako zaporni ventil ne može da se zatvori, prvo treba rešiti taj problem ili zatvoriti glavni dovod prema odgovarajućem postupku.

Demontaža starog ventila

Aktivacione poluge se oslobađaju, a ventil otključava iz donje korpe. Kod mnogih konstrukcija koristi se okretanje, ali tačan smer i postupak zavise od modela. Velika sila može oštetiti korpu koja ostaje u rezervoaru.

Pre skidanja korisno je fotografisati položaj delova. Stari ventil se pregleda radi pronalaženja šifre, oštećenja i stanja zaptivke. Ako je samo zaptivka istrošena, treba proveriti da li je dostupna kao zaseban rezervni deo.

Čišćenje sedišta

Donja korpa i sedište ventila čiste se od kamenca i nečistoća. Meka krpa i blago sredstvo dovoljan su izbor za većinu naslaga. Oštri alati mogu izgrebati površinu i izazvati curenje čak i sa novim ventilom.

Ako se korpa pomera, napukla je ili je njena zaptivka prema rezervoaru oštećena, zamena samo gornjeg ventila možda neće rešiti problem. Tada treba pregledati kompletnu donju konstrukciju.

Postavljanje novog dela

Ventil 240.501.00.1 postavlja se u odgovarajuću korpu i zaključava prema konstrukciji. Mora stajati vertikalno i slobodno se kretati. Zaptivna površina treba ravnomerno da nalegne bez uvrtanja.

Nakon toga se vraćaju aktivacione poluge. Njihova dužina podešava se tako da taster ima jasan hod, ali da u stanju mirovanja ne opterećuje ventil. Pre zatvaranja servisnog otvora obavlja se više proba.

Probno punjenje i završna kontrola

Zaporni ventil se otvara postepeno. Posmatraju se nivo vode i donje zaptivanje. Zatim se aktivira ispiranje i proverava vraćanje ventila. Nakon punjenja ne sme postojati tok prema WC šolji.

GEBERIT odvodni ventil 240.501.00.1 namenjen je tačno određenoj čeono aktiviranoj ugradnoj konfiguraciji. Pouzdan rad zavisi od kompatibilnosti sa korpom, pravilnog podešavanja poluga i čistog zaptivnog sedišta.
