GEBERIT Tip 212 kompletan odvodni ventil za ugradni vodokotlić (244.820.00.1)

Opis

Opis proizvoda

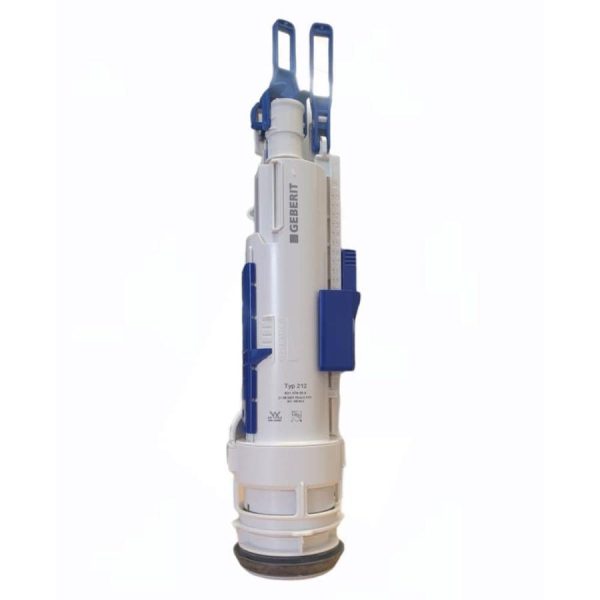

GEBERIT Tip 212 kompletan odvodni ventil sa šifrom 244.820.00.1 predstavlja rezervni ispusni sklop namenjen odgovarajućim GEBERIT ugradnim vodokotlićima dubine 12 cm. ITIM artikal vodi kao „Zvono Ugradni Vodokotlić Komplet New“, dok zvanični GEBERIT katalog preciznije označava proizvod kao kompletan odvodni ventil tip 212.

Ventil se nalazi unutar skrivenog rezervoara i upravlja ispuštanjem vode prema WC šolji. Kompletna konstrukcija omogućava zamenu celog odvodnog sklopa kada zamena samo gumene zaptivke ili pojedinačnog unutrašnjeg dela nije dovoljna. Pre poručivanja ipak treba proveriti tačnu oznaku vodokotlića i kompatibilnost prema fabričkoj dokumentaciji.

Namena za vodokotliće dubine 12 cm

Oznaka 12 cm odnosi se na konstrukcionu dubinu kompatibilne porodice ugradnih vodokotlića, a ne na dimenziju samog ventila koju treba meriti spolja na zidu. Različite Geberit porodice i generacije mogu koristiti različite odvodne ventile čak i kada su aktivacione tipke slične.

Najpouzdanija identifikacija obavlja se prema nalepnici ili oznaci rezervoara, godini proizvodnje i listi rezervnih delova. Šifra 244.820.00.1 može se pojaviti i kao rezervni ili zamenski artikal za određene starije konfiguracije, ali se kompatibilnost ne sme pretpostavljati bez provere.

Tip 212 i dvokoličinsko ispiranje

Odvodni ventil tip 212 namenjen je radu sa odgovarajućim dvokoličinskim sistemom. Aktivaciona tipka ima odvojene komande za manji i veći ciklus, dok ventil mehanički prenosi izabranu funkciju na ispuštanje vode. Podešavanje količina vrši se u okviru tehničkih mogućnosti vodokotlića i ventila.

Tačna količina vode treba da bude usklađena sa WC šoljom. Premala količina može oslabiti ispiranje, dok nepotrebno velika količina povećava potrošnju. Nakon postavljanja novog ventila oba režima treba zasebno proveriti.

Kompletna zamena odvodnog sklopa

Kompletan ventil koristi se kada je stari mehanizam napukao, deformisan, istrošen ili ne može pouzdano da se zatvara. Zamena celog sklopa može biti praktičnija kada je više komponenti istovremeno dotrajalo ili kada se prelazi na noviju zamensku verziju predviđenu za postojeći vodokotlić.

Ipak, stalno curenje nije automatski dokaz da je potreban kompletan ventil. Uzrok može biti naslaga na zaptivci, nečistoća na sedištu ili previsok nivo vode. Pre naručivanja treba pregledati ulazni i odvodni sistem.

Servisni pristup iza tipke

Ugradni vodokotlić servisira se kroz otvor iza aktivacione tipke. Tipka se uklanja prema konstrukciji serije, a zatim se skidaju montažni okvir i zaštitni poklopac. Otvor je projektovan tako da funkcionalne komponente mogu da se izvuku bez rušenja zida.

Dekorativnu tipku treba položiti na mekanu podlogu. Kopče i poluge treba skidati pažljivo kako se ne bi polomile. Pre rastavljanja preporučljivo je fotografisati raspored aktivacionih elemenata.

Zatvaranje vode

Unutar servisnog otvora nalazi se zaporni ventil. Dovod se zatvara pre demontaže odvodnog sklopa. Vodokotlić se prazni, a preostala voda ukloni po potrebi. Ako zaporni ventil ne funkcioniše, servis se ne nastavlja dok se dovod ne obezbedi na drugom odgovarajućem mestu.

Ovaj korak sprečava nekontrolisano punjenje rezervoara tokom rada i omogućava pregled donje zaptivne zone. Radni prostor treba zaštititi krpom zbog male količine vode koja može ostati u ventilu.

Uklanjanje starog ventila

Aktivacione veze se oslobađaju, a ventil otključava iz predviđenog položaja. Tačan postupak zavisi od generacije vodokotlića i ne treba ga izvoditi nasumičnim povlačenjem. Komponenta se obično izvlači kroz servisni otvor kontrolisanim naginjanjem.

Ako ventil ne može da se ukloni, treba proveriti da li je ostala zaključana kopča ili donji spoj. Prekomerna sila može oštetiti rezervoar, korpu ili servisni okvir.

Pregled i čišćenje sedišta

Nakon vađenja starog dela čisti se površina na kojoj novi ventil zaptiva. Kamenac i nečistoće uklanjaju se mekanom krpom. Oštri alati nisu preporučljivi jer mogu oštetiti nepokretni deo u rezervoaru.

Ako je donja korpa napukla ili labava, potrebno je utvrditi da li komplet 244.820.00.1 rešava i taj deo konfiguracije ili je potreban dodatni rezervni artikal. Novi gornji ventil ne može zaptivati na oštećenoj osnovi.

Podešavanje pre montaže

Pre postavljanja proveravaju se fabrička podešavanja visine preliva i količina ispiranja. Ne treba skraćivati ili pomerati delove bez tehničkog razloga. Podešavanje se usklađuje sa konkretnim vodokotlićem i WC šoljom.

Ventil mora biti podešen tako da ostane ispod servisnog prostora i da ne ometa poklopac ili poluge. Istovremeno, preliv mora biti iznad normalnog nivoa vode i u okviru dozvoljene visine rezervoara.

Postavljanje ventila tip 212

Novi sklop uvodi se kroz servisni otvor i postavlja u odgovarajući donji nosač. Mora pravilno da se zaključa i stoji stabilno. Zaptivka treba da nalegne ravnomerno, bez presavijanja ili uvrtanja.

Nakon postavljanja vraćaju se poluge i podešava njihov hod. U stanju mirovanja ne smeju držati ventil otvorenim. Kada se pritisne manja ili veća komanda, odgovarajuća funkcija treba jasno da se aktivira.

Probno punjenje

Zaporni ventil se otvara postepeno. Posmatraju se nivo vode i zaptivanje. Nakon punjenja ne sme biti tihog toka u WC šolju. Zatim se testiraju oba režima ispiranja.

Ako se ventil ne vraća, proveravaju se poluge i položaj sklopa. Ako voda prolazi i kada je ventil potpuno zatvoren, pregledaju se zaptivka i sedište. Proba se ponavlja pre vraćanja zaštitnog poklopca i tipke.

Održavanje i kasniji pristup

Tip 212 ostaje dostupan kroz servisni otvor. Aktivacionu tipku ne treba trajno lepiti ili silikonirati. Tokom redovnog održavanja mogu se pregledati zaptivka, podešavanja i naslage u rezervoaru.

GEBERIT Tip 212 kompletan odvodni ventil 244.820.00.1 predstavlja odgovarajuće zamensko rešenje za potvrđene ugradne vodokotliće 12 cm. Pravilna identifikacija sistema i pažljivo podešavanje važniji su od generičkog naziva „komplet new“.
