Hansgrohe Crometta S slavina za kadu termostatska sa usponskim tušem 240 1jet hrom (27267000)

Opis

Slavina za kadu termostatska sa kompletnim tuš sistemom

Hansgrohe Crometta S 27267000 je slavina za kadu termostatska sa usponskim tušem, gornjom tuš ružom, tuš ručicom, tuš crevom i podesivim klizačem. Sve funkcionalne komponente objedinjene su u jednom nadgradnom sistemu koji se montira na zidne priključke tople i hladne vode.

Komplet obuhvata:

• termostatsku slavinu Ecostat 1001 CL
• gornju tuš ružu Crometta S 240
• tuš ručicu sa dva mlaza
• usponsku cev
• nosač gornje tuš ruže
• klizač podesiv po visini
• tuš crevo
• zidne rozete
• S-priključke
• montažni materijal
• uputstvo za montažu

Sistem se može postaviti u zoni kade ili u klasičnom tuš prostoru. Model nema poseban izliv za punjenje kade, već termostatska slavina upravlja gornjom tuš ružom i tuš ručicom.

Termostatska slavina Ecostat 1001 CL

Termostatska slavina automatski meša toplu i hladnu vodu i održava izabranu temperaturu tokom tuširanja. Promene pritiska u instalaciji kompenzuju se unutar termostatskog mehanizma, čime se smanjuju nagla temperaturna odstupanja.

Ecostat 1001 CL omogućava:

• podešavanje temperature vode
• zasebnu kontrolu protoka
• izbor između dva tuš izlaza
• sigurnosno ograničenje temperature
• podešavanje maksimalne temperature
• potpuno zatvaranje protoka
• stabilniju temperaturu tokom korišćenja

Jedna ručica služi za izbor temperature, dok se drugom ručicom regulišu protok i aktivni tuš izlaz.

SafetyStop ograničenje temperature na 40 °C

SafetyStop funkcija postavlja sigurnosnu granicu na 40 °C. Za izbor temperature iznad ove vrednosti potrebno je pritisnuti sigurnosni taster i nastaviti okretanje temperaturne ručice.

SafetyStop omogućava:

• kontrolisano podešavanje više temperature
• smanjenje slučajnog okretanja ručice iznad 40 °C
• jasnu temperaturnu granicu
• jednostavnije svakodnevno korišćenje
• dodatnu kontrolu u domaćinstvima sa decom

Maksimalna temperatura može se dodatno ograničiti tokom montaže, u skladu sa temperaturom tople vode i potrebama instalacije.

Dva izlaza vode

Termostatska slavina upravlja sa dva odvojena tuš izlaza:

• gornjom tuš ružom Crometta S 240
• tuš ručicom sa Rain i IntenseRain mlazom

Aktivni izlaz bira se rotacionom ručicom na termostatskoj slavini. Sistem nije predviđen za istovremeno korišćenje oba izlaza i nema poseban izliv za punjenje kade.

Gornja tuš ruža Crometta S 240

Gornja tuš ruža ima okrugli oblik i prečnik od 240 mm. Montira se na nosač dužine 350 mm i omogućava tuširanje odozgo preko šire površine.

Karakteristike gornje tuš ruže:

• prečnik 240 mm
• okrugli oblik
• jedna vrsta mlaza
• Rain mlaz
• hromirana površina mlazne ploče
• protok do 16 l/min pri pritisku od 3 bara
• podesiv ugao pomoću kuglastog zgloba
• nosač dužine 350 mm

Rain mlaz gornje tuš ruže

Rain mlaz formira ravnomerno raspoređene kapljice preko površine gornje tuš ruže. Namenjen je svakodnevnom tuširanju i ispiranju tela i kose.

Rain mlaz omogućava:

• ravnomernu raspodelu vode
• široku zonu tuširanja
• stabilan kišni mlaz
• tuširanje bez držanja tuš ručice
• protok do 16 l/min pri 3 bara
• jednostavno svakodnevno korišćenje

Stvarni protok zavisi od pritiska u instalaciji, stanja dovodnih cevi, dostupne količine tople vode i čistoće mlaznica.

XXL Performance tuš ruža

Prečnik od 240 mm svrstava gornju tuš ružu u Hansgrohe XXL Performance kategoriju velikih površina za tuširanje. Veća mlazna ploča raspoređuje vodu preko šire zone u poređenju sa standardnim tuš ručicama.

Veća površina doprinosi:

• široj pokrivenosti vodom
• ravnomernom tuširanju odozgo
• manjoj potrebi za pomeranjem tela
• udobnijem ispiranju
• vizuelno naglašenoj tuš ruži

Podesiv ugao gornje tuš ruže

Gornja tuš ruža povezana je sa nosačem preko kuglastog zgloba. Zglob omogućava podešavanje ugla tuš ruže prema položaju korisnika i geometriji prostora.

Podešavanje ugla omogućava:

• usmeravanje mlaza prema centralnoj zoni
• prilagođavanje položaju kade
• prilagođavanje različitim visinama korisnika
• smanjenje prskanja van tuš zone
• podešavanje prema položaju staklenog paravana

Tuš ružu treba pomerati kontrolisano, bez prekomerne sile na kuglasti zglob.

Nosač tuš ruže dužine 350 mm

Nosač gornje tuš ruže izlazi približno 350 mm od ose usponske cevi. Ova dimenzija pozicionira tuš ružu dalje od zida i iznad centralne zone tuširanja.

Pri planiranju treba uzeti u obzir:

• udaljenost sistema od ugla
• položaj kade ili tuš kade
• dubinu tuš prostora
• položaj staklenog paravana
• slobodan prostor iznad korisnika
• smer otvaranja vrata tuš kabine

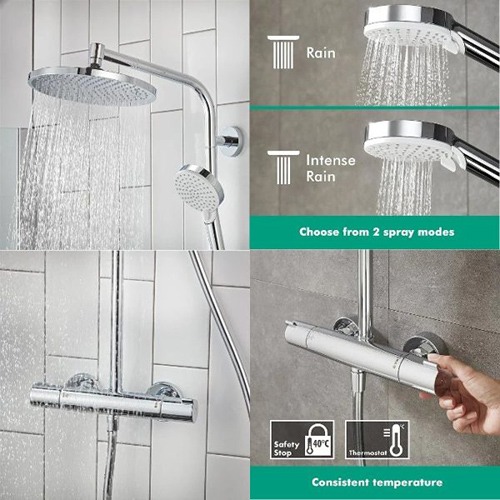

Tuš ručica sa dva mlaza

U kompletu se nalazi tuš ručica sa dve vrste mlaza:

• Rain
• IntenseRain

Promena vrste mlaza vrši se okretanjem mlazne ploče tuš ručice.

Tuš ručica omogućava:

• usmereno tuširanje
• pranje kose
• ispiranje tela
• ispiranje kade
• čišćenje tuš prostora
• izbor između blažeg i intenzivnijeg mlaza

Rain mlaz tuš ručice

Rain je ravnomeran mlaz namenjen svakodnevnom tuširanju. Voda se raspoređuje preko većeg broja mlaznica i formira stabilan kišni mlaz.

Rain mlaz pogodan je za:

• svakodnevno tuširanje
• ispiranje tela
• pranje kose
• duže korišćenje
• ravnomerno usmeravanje vode

IntenseRain mlaz

IntenseRain predstavlja snažniji i koncentrisaniji mlaz. Namenjen je intenzivnijem ispiranju, naročito pri pranju kose ili čišćenju kade i tuš prostora.

IntenseRain omogućava:

• jači osećaj mlaza
• efikasnije ispiranje šampona
• usmereno pranje
• čišćenje površina
• uklanjanje ostataka sapuna
• intenzivnije tuširanje

Podesivi klizač tuš ručice

Nosač tuš ručice može se pomerati duž usponske cevi i postaviti na odgovarajuću visinu. Nagib klizača može se podesiti do 45°, čime se menja pravac tuš ručice dok je postavljena u nosaču.

Podesivi klizač omogućava:

• prilagođavanje visini korisnika
• postavljanje tuš ručice u niži položaj
• usmeravanje mlaza bez držanja ručice
• korišćenje za odrasle i decu
• prilagođavanje tuširanju u sedećem položaju
• podešavanje ugla do 45°

Usponska cev prečnika 22 mm

Usponska cev prečnika 22 mm povezuje termostatsku slavinu sa gornjom tuš ružom i predstavlja noseći deo sistema. Na cevi se nalazi podesivi klizač za tuš ručicu.

Usponska cev omogućava:

• dovod vode do gornje tuš ruže
• stabilno pozicioniranje tuš sistema
• montažu klizača
• uredno vođenje sistema uz zid
• povezivanje termostata i nosača tuš ruže
• prilagođavanje visine sistema

Mogućnost skraćivanja usponske cevi

Usponska cev može se skratiti po visini, što omogućava prilagođavanje sistema raspoloživoj visini zida i plafona.

Skraćivanje može biti potrebno kada:

• je plafon niži
• postoje zidne niše ili ispusti
• sistem treba uskladiti sa visinom kade
• gornja tuš ruža treba da bude postavljena niže
• instalacije imaju unapred određene kote

Skraćivanje treba izvesti prema montažnom uputstvu kako bi priključci i nosači ostali pravilno poravnati.

Hromirana završna obrada

Model 27267000 izrađen je u hromiranoj završnoj obradi. Hrom je prisutan na termostatskoj slavini, usponskoj cevi, gornjoj tuš ruži, tuš ručici i vidljivim priključnim elementima.

Hromirana površina može se kombinovati sa:

• hromiranim slavinama za lavabo
• hromiranim slavinama za kadu
• hromiranim Klik-Klak ventilima
• hromiranom kupatilskom galanterijom
• belom sanitarnom keramikom
• svetlim i tamnim pločicama
• staklenim tuš paravanima
• metalnim profilima tuš kabina

QuickClean održavanje mlaznica

Elastične mlaznice tuš ruže i tuš ručice omogućavaju jednostavnije uklanjanje površinskih naslaga kamenca prelaskom prstima preko mlazne ploče.

Redovno čišćenje mlaznica doprinosi:

• pravilnom smeru mlazeva
• ravnomernom protoku
• smanjenju začepljenja
• očuvanju Rain mlaza
• jednostavnijem održavanju
• manjoj potrebi za agresivnim sredstvima

Kod tvrde vode mlaznice treba čistiti češće.

Maksimalni protok sistema 16 l/min

Maksimalni protok kompletnog sistema pri pritisku od 3 bara iznosi 16 l/min. Ista vrednost navedena je za Rain mlaz gornje tuš ruže.

Na stvarni protok utiču:

• radni pritisak
• prečnik dovodnih cevi
• stanje filtera
• količina raspoložive tople vode
• podešavanje termostata
• naslage u mlaznicama
• istovremeni rad drugih potrošača

Minimalni protok 8,9 l/min

Za pravilno funkcionisanje sistema potreban je protok od najmanje 8,9 l/min. Ovaj podatak važan je kod kombinovanja sa protočnim bojlerima, manjim rezervoarskim bojlerima i instalacijama sa nižim pritiskom.

Pre ugradnje treba proveriti:

• kapacitet bojlera
• raspoloživi pritisak
• prečnik dovodnih cevi
• protok tople vode
• gubitke pritiska u instalaciji
• istovremeno korišćenje drugih slavina

Radni pritisak od 1,2 do 10 bara

Hansgrohe navodi sledeće radne uslove:

• Minimalni radni pritisak: 1,2 bara
• Referentni pritisak za deklarisani protok: 3 bara
• Maksimalni radni pritisak: 10 bara

Kod visokog pritiska može biti potrebna ugradnja regulatora. Pritisak tople i hladne vode treba da bude što ujednačeniji radi pravilnog rada termostata.

Priključci DN15 sa navojem G 1/2″

Termostatska slavina koristi priključke DN15 sa navojem G 1/2″. Standardni osovinski razmak između toplog i hladnog priključka iznosi 150 mm, uz mogućnost podešavanja od ±12 mm pomoću S-priključaka.

Priključni podaci:

• Dimenzija: DN15
• Navoj: G 1/2″
• Osovinski razmak: 150 ± 12 mm
• Montaža: nadgradna zidna

Kompatibilnost sa protočnim bojlerima

Hansgrohe navodi da je sistem pogodan za korišćenje sa protočnim bojlerima. Uređaj mora da obezbedi najmanje potreban protok i dovoljnu količinu tople vode za stabilan rad termostata.

Potrebno je proveriti:

• minimalni aktivacioni protok bojlera
• snagu uređaja
• raspoloživi protok tople vode
• ulaznu temperaturu hladne vode
• pritisak u instalaciji
• maksimalni protok sistema od 16 l/min

Integrisana zaštita od povratnog toka

Sistem je konstruisan sa integrisanom zaštitom od povratnog toka. Ova funkcija sprečava vraćanje vode iz tuš creva i tuš sistema prema dovodnoj vodovodnoj instalaciji.

Zaštita doprinosi:

• očuvanju pravilnog smera protoka
• zaštiti vodovodne mreže
• stabilnom radu sistema
• usklađenosti sa zahtevima sanitarne instalacije

Nadgradna zidna montaža

Crometta S 27267000 montira se direktno na postojeće zidne priključke. Nadgradna montaža omogućava zamenu klasične zidne slavine kompletnim usponskim sistemom bez ugrađivanja osnovnog tela u zid.

Nadgradna montaža omogućava:

• jednostavan pristup termostatu
• vidljive i pristupačne komponente
• lakše servisiranje
• ugradnju na standardne priključke
• zamenu bez otvaranja zida
• montažu tokom renoviranja kupatila

Montaža iznad kade

Slavina za kadu termostatska sa usponskim tušem može se postaviti na zid iznad kade kada se kada koristi i kao prostor za tuširanje.

Pri planiranju treba uzeti u obzir:

• visinu ivice kade
• položaj termostatske slavine
• visinu gornje tuš ruže
• domet tuš creva
• položaj staklenog paravana
• visinu plafona
• zaštitu okolnih površina od prskanja
• slobodan prostor za tuširanje

Model nema poseban izliv za punjenje kade.

Montaža u tuš prostoru

Sistem se može postaviti i u tuš prostoru ili iznad tuš kade.

Potrebno je proveriti:

• raspoloživu visinu zida
• širinu tuš zone
• položaj vrata tuš kabine
• položaj staklenog paravana
• udaljenost gornje tuš ruže od zida
• položaj odvoda
• visinu priključaka
• prostor za korisnika

Osnovni postupak ugradnje

Ugradnja obuhvata:

1. proveru šifre proizvoda 27267000
2. pregled svih delova kompleta
3. zatvaranje dovoda vode
4. ispiranje vodovodne instalacije
5. proveru osovinskog razmaka priključaka
6. montažu S-priključaka
7. postavljanje zidnih rozeta
8. montažu termostatske slavine
9. nivelisanje termostata
10. povezivanje usponske cevi
11. određivanje položaja zidnog nosača
12. skraćivanje cevi kada je potrebno
13. pričvršćivanje sistema za zid
14. montažu nosača gornje tuš ruže
15. postavljanje tuš ruže
16. montažu podesivog klizača
17. povezivanje tuš creva
18. postavljanje tuš ručice
19. otvaranje dovoda vode
20. proveru svih spojeva
21. proveru rada termostata
22. proveru SafetyStop funkcije
23. probu gornje tuš ruže
24. probu tuš ručice i oba mlaza

Provera nepropusnosti

Nakon montaže potrebno je proveriti:

• spojeve termostata sa S-priključcima
• spojeve usponske cevi
• spoj nosača gornje tuš ruže
• priključak tuš ruže
• priključke tuš creva
• spoj tuš ručice
• rad rotacione ručice
• potpuno zatvaranje vode
• stabilnost temperature
• odsustvo kapanja

Održavanje termostatske slavine

Temperaturnu ručicu treba povremeno okretati kroz širi radni opseg kako bi unutrašnji termostatski elementi ostali pokretni.

Održavanje obuhvata:

• proveru stabilnosti temperature
• povremeno aktiviranje SafetyStop tastera
• pregled filtera
• uklanjanje naslaga
• kontrolu protoka oba izlaza
• proveru lakog okretanja ručica
• eventualnu ponovnu kalibraciju temperature

Održavanje hromirane površine

Za čišćenje se koristi meka krpa i blago sredstvo namenjeno sanitarnim armaturama.

Preporučeni postupak:

1. isprati površinu čistom vodom
2. naneti sredstvo na meku krpu
3. obrisati termostat i tuš komponente
4. ponovo isprati vodom
5. osušiti mekom krpom

Ne treba koristiti metalne četke, čeličnu vunu, abrazivne sunđere, jaka kisela sredstva i sredstva na bazi hlora.

Sadržaj isporuke

Sadržaj kompleta obuhvata:

• Hansgrohe Crometta S usponski tuš
• termostatsku slavinu Ecostat 1001 CL
• gornju tuš ružu Crometta S 240
• tuš ručicu sa Rain i IntenseRain mlazom
• tuš crevo
• usponsku cev
• nosač gornje tuš ruže dužine 350 mm
• klizač podesiv po visini i nagibu
• zidne rozete
• S-priključke
• montažni materijal
• uputstvo za montažu
