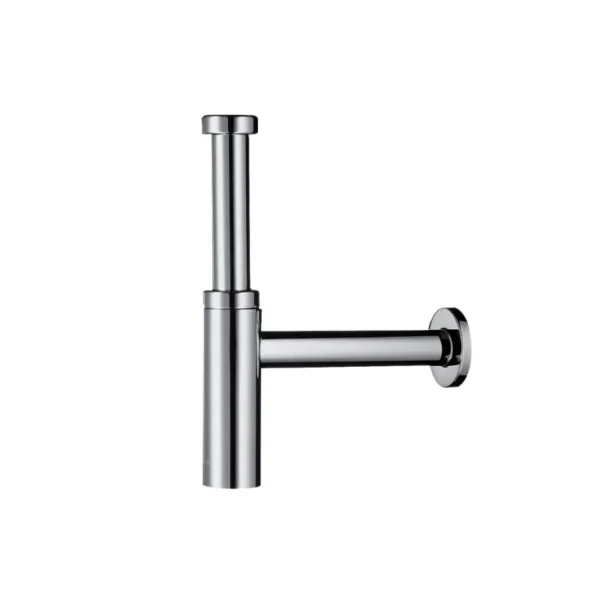

Hansgrohe Flowstar S dekorativni sifon za lavabo hrom 52105000

Dekorativni sifon za vidljivu montažu

Hansgrohe Flowstar S 52105000 je sifon za lavabo projektovan tako da funkcionalni odvodni sklop istovremeno predstavlja dekorativni element umivaoničke zone. Cilindrično sifonsko telo, ravne priključne cevi i sjajna hromirana površina omogućavaju urednu montažu ispod lavaboa kod kojih instalacija ostaje otvorena i vidljiva.

Osnovne funkcije sifona su:

• prihvat vode iz odvodnog ventila lavaboa
• odvođenje vode prema zidnom kanalizacionom priključku
• formiranje vodenog zatvarača
• smanjenje prolaska neprijatnih mirisa
• povezivanje odvoda lavaboa sa kanalizacijom
• dekorativno završavanje vidljive instalacije

Zvanična Hansgrohe stranica potvrđuje hromiranu završnu obradu i fabričku oznaku 52105000.

Sjajna hromirana završna obrada

Model 52105000 izveden je u klasičnoj Hansgrohe Chrome završnoj obradi. Sjajna metalna površina omogućava vizuelno usklađivanje sa velikim brojem slavina, odvodnih ventila i kupatilskih dodataka u hromu.

Može se kombinovati sa:

• hromiranom slavinom za lavabo
• hromiranim Klik-Klak ventilom
• belim sjajnim lavaboom
• belim mat lavaboom
• crnim ili sivim lavaboom
• kupatilskom galanterijom u hromu
• ogledalom sa sjajnim metalnim detaljima
• kamenim i mermernim radnim pločama
• nameštajem u dekoru drveta

Kod otvorene montaže preporučljivo je uskladiti sifon, slavinu i odvodni ventil u istoj završnoj obradi.

Mesingana konstrukcija

Prodajne tehničke specifikacije za Hansgrohe Flowstar S 52105000 navode mesing kao osnovni materijal sifona.

Mesingana konstrukcija omogućava:

• stabilne navojne spojeve
• čvrsto sifonsko telo
• preciznu obradu priključaka
• kvalitetno nanošenje hromirane završne obrade
• stabilnost pri podešavanju položaja
• primenu u standardnim kupatilskim uslovima

Prilikom montaže treba zaštititi vidljive hromirane površine od nezaštićenog metalnog alata.

Cilindrični sifon sa bocom

Flowstar S ima oblik dekorativnog sifona sa cilindričnom bocom. U donjem delu sifonskog tela zadržava se voda koja formira prepreku između kupatilskog prostora i kanalizacione instalacije.

Cilindrična konstrukcija omogućava:

• kompaktan izgled
• pravilno vertikalno pozicioniranje
• pristup unutrašnjosti radi čišćenja
• usklađivanje sa slavinama zaobljenih linija
• urednu vidljivu montažu
• povezivanje sa horizontalnom zidnom cevi

Sifonsko telo treba montirati vertikalno, bez bočnog naprezanja priključnih cevi.

Ulazni priključak G 1¼″

Ulazni priključak sifona ima dimenziju G 1¼″. Namenjen je povezivanju sa kompatibilnim gornjim odvodnim ventilom za lavabo.

Sifon se može povezati sa:

• Klik-Klak ventilom G 1¼″
• standardnim odvodnim ventilom
• slobodnoprotočnim ventilom
• ventilom za lavabo sa prelivom
• ventilom za lavabo bez preliva, kada odgovara konkretnoj keramici

Pre montaže treba proveriti:

• dimenziju navoja odvodnog ventila
• dužinu njegovog donjeg dela
• debljinu keramike
• raspoloživu visinu ispod lavaboa
• pravilno naleganje zaptivki

Gornji odvodni ventil nije naveden kao deo isporuke sifona.

Izlazni priključak DN32

Izlazna priključna dimenzija je DN32. Horizontalna zidna cev povezuje sifon sa odgovarajućim kanalizacionim priključkom u zidu.

Pre završne montaže treba proveriti:

• prečnik zidne kanalizacione cevi
• potrebu za redukcionom gumom
• dubinu ulaska zidne cevi
• visinu kanalizacionog priključka
• horizontalno rastojanje do zida
• položaj dekorativne rozete
• mogućnost skraćivanja cevi prema uputstvu

Priključak treba izvesti pravolinijski kako ne bi došlo do pomeranja zaptivki.

Raspon podešavanja 60–165 mm

Hansgrohe navodi raspon podešavanja od 60 do 165 mm. Ova mera omogućava prilagođavanje vertikalnog položaja sifona različitim visinama odvoda lavaboa i zidnog kanalizacionog priključka.

Raspon podešavanja značajan je kod:

• zidnih lavaboa
• nadgradnih lavaboa
• podgradnih lavaboa
• lavaboa na otvorenoj konzoli
• renoviranja postojećih instalacija
• zamene prethodno ugrađenog sifona

Pre kupovine treba proveriti da li se potrebna visinska razlika nalazi unutar deklarisanog raspona.

Maksimalno rastojanje do zida 330 mm

Maksimalno deklarisano rastojanje do zida iznosi 330 mm. Ovaj podatak odnosi se na horizontalni domet od sifonskog tela prema zidnom kanalizacionom priključku.

Pri planiranju instalacije treba uzeti u obzir:

• dubinu lavaboa
• položaj odvodnog otvora
• udaljenost lavaboa od zida
• debljinu radne ploče
• položaj zidnog odvoda
• raspoloživu dužinu zidne cevi
• završni položaj rozete

Zidni priključak treba postaviti tako da horizontalna cev ostane ravna.

Vodeni zatvarač visine 75 mm

Hansgrohe Flowstar S ima vodeni zatvarač visine 75 mm. Voda koja ostaje u sifonskom telu formira fizičku prepreku između prostorije i kanalizacione instalacije.

Vodeni zatvarač doprinosi:

• smanjenju prolaska neprijatnih mirisa
• odvajanju kanalizacionog vazduha od kupatila
• pravilnom radu odvodnog sistema
• higijenskoj funkciji lavaboa

Ako se lavabo dugo ne koristi, voda iz sifona može ispariti. Puštanjem manje količine vode vodeni zatvarač se ponovo formira.

Vertikalna cev dužine 140 mm

U sadržaj isporuke ulazi vertikalna cev dužine 140 mm. Ona povezuje odvodni ventil lavaboa sa cilindričnim sifonskim telom.

Pre postavljanja treba proveriti:

• dužinu gornjeg odvodnog ventila
• raspoloživu visinu ispod lavaboa
• potreban položaj sifonskog tela
• pravilno naleganje cevi
• stanje zaptivnih elemenata
• vertikalno poravnanje sklopa

Eventualno skraćivanje ili prilagođavanje treba obaviti prema Hansgrohe montažnom uputstvu.

Zidna cev i rozeta Ø 72 mm

Isporuka obuhvata zidnu cev i dekorativnu rozetu prečnika 72 mm. Rozeta prekriva završetak kanalizacionog otvora u zidu i doprinosi urednom izgledu vidljive instalacije.

Rozeta treba da:

• ravnomerno nalegne na završenu zidnu površinu
• pokrije ivice priključnog otvora
• bude centrirana oko horizontalne cevi
• ostane paralelna sa zidom
• bude usklađena sa hromiranim sifonom

Završne keramičarske radove oko odvoda treba završiti pre konačnog postavljanja rozete.

Primena kod zidnog lavaboa

Flowstar S može se koristiti ispod zidnog lavaboa bez kupatilskog ormarića, kada sifon i priključne cevi ostaju vidljivi.

Pre montaže treba proveriti:

• osu odvodnog otvora lavaboa
• visinu zidnog priključka
• horizontalno rastojanje do zida
• položaj vodovodnih ugaonih ventila
• raspoloživu visinu za sifonsko telo
• pristup radi održavanja
• priključak gornjeg odvodnog ventila
• mogućnost pravilnog postavljanja rozete

Kod vidljive instalacije posebno je važno precizno centriranje zidnog odvoda.

Primena kod nadgradnog lavaboa

Model se može koristiti i uz nadgradni lavabo postavljen na otvorenu ploču ili konzolu.

Kod takve montaže treba uzeti u obzir:

• visinu radne ploče
• visinu i dubinu lavaboa
• debljinu radne površine
• dužinu odvodnog ventila
• raspoloživu visinu za sifon
• položaj zidnog kanalizacionog priključka
• maksimalno rastojanje do zida
• pristup radi čišćenja

Odvodni ventil mora imati odgovarajuću dužinu za konkretnu keramiku i način montaže.

Primena unutar kupatilskog ormarića

Iako je namenjen dekorativnoj vidljivoj montaži, Flowstar S može se postaviti i unutar kupatilskog ormarića kada raspoloživ prostor odgovara njegovim dimenzijama.

Treba proveriti:

• položaj fioka
• dubinu ormarića
• položaj polica
• raspoloživu visinu
• pristup donjem delu sifona
• mogućnost skidanja radi čišćenja
• položaj zidnog odvoda

Kod ormarića sa dubokim fiokama može biti potreban prostorno štedljiv sifon drugačije konstrukcije.

Povezivanje sa Klik-Klak ventilom

Flowstar S može se povezati sa kompatibilnim Klik-Klak odvodnim ventilom priključka G 1¼″.

Kompletan odvodni sklop tada čine:

• Klik-Klak ventil u lavabou
• vertikalna priključna cev
• sifonsko telo Flowstar S
• horizontalna zidna cev DN32
• dekorativna rozeta
• kanalizacioni priključak

Klik-Klak ventil otvara i zatvara odvod, dok sifon formira vodeni zatvarač i odvodi vodu prema kanalizaciji.

Montaža sifona

Osnovni postupak montaže obuhvata:

• proveru svih priključnih dimenzija
• ugradnju gornjeg odvodnog ventila
• postavljanje vertikalne cevi
• podešavanje visine sifona
• poravnanje cilindričnog tela
• postavljanje horizontalne zidne cevi
• priključivanje na DN32 odvod
• postavljanje rozete
• ravnomerno zatezanje spojeva
• puštanje vode
• proveru nepropusnosti

Hansgrohe preporučuje poštovanje bezbednosnih i montažnih informacija iz priloženog uputstva.

Provera nepropusnosti

Nakon završene montaže treba proveriti:

• spoj odvodnog ventila i vertikalne cevi
• ulazni priključak G 1¼″
• spoj cevi i sifonskog tela
• donji deo sifonske boce
• spoj horizontalne zidne cevi
• izlazni priključak DN32
• položaj svih zaptivki

Proveru treba obaviti pri kontinuiranom protoku i nakon ispuštanja veće količine vode iz lavaboa.

Čišćenje sifonskog tela

Tokom korišćenja u sifonu se mogu zadržavati:

• dlake
• ostaci sapuna
• pasta za zube
• kozmetički preparati
• kamenac
• sitne nečistoće

Pre otvaranja sifonskog tela treba:

• zatvoriti slavinu
• postaviti posudu ispod sifona
• pažljivo odvrnuti donji deo
• sačuvati i pregledati zaptivku
• ukloniti nakupljene nečistoće
• isprati unutrašnjost
• pravilno vratiti zaptivku
• sastaviti sifon
• proveriti nepropusnost

Pri otvaranju će isteći voda koja formira vodeni zatvarač.

Održavanje hromirane površine

Za redovno čišćenje preporučuju se:

• mlaka voda
• meka mikrofiber krpa
• blago pH-neutralno sredstvo
• neabrazivni sunđer
• ispiranje čistom vodom
• brisanje suvom mekom krpom

Treba izbegavati:

• abrazivne praškove
• metalne sunđere
• grube četke
• jaka kisela sredstva
• jaka alkalna sredstva
• agresivne rastvarače
• sredstva sa visokom koncentracijom hlora
• dugotrajan kontakt sa sredstvima protiv kamenca
• oštre predmete

Brisanje nakon čišćenja smanjuje pojavu tragova vode i kamenca na sjajnoj površini.

Standard DIN EN 274-3

Hansgrohe navodi da je model Flowstar S kontrolisan od nezavisne strane u skladu sa standardom DIN EN 274-3.

Ovaj standard odnosi se na odvodne armature i sifone namenjene povezivanju sanitarnih uređaja sa odvodnim sistemom.

EAN kod

Za Hansgrohe Flowstar S 52105000 prodajni i kataloški izvori navode EAN kod:

4011097440804.

EAN se može koristiti za identifikaciju proizvoda, lager, deklaraciju i povezivanje artikla sa dobavljačkim katalogom.

Sadržaj isporuke

Hansgrohe zvanično navodi sledeći sadržaj isporuke:

• sifonsko telo Flowstar S
• vertikalna cev dužine 140 mm
• zidna cev
• dekorativna rozeta Ø 72 mm.

U isporuku nisu navedeni kao uključeni:

• odvodni ventil
• Klik-Klak ventil
• lavabo
• slavina
• zidni kanalizacioni priključak
• dodatne redukcije
• alat za montažu
