Hansgrohe iFrame universal ugradni vodokotlić za konzolnu WC šolju (01022180)

Opis

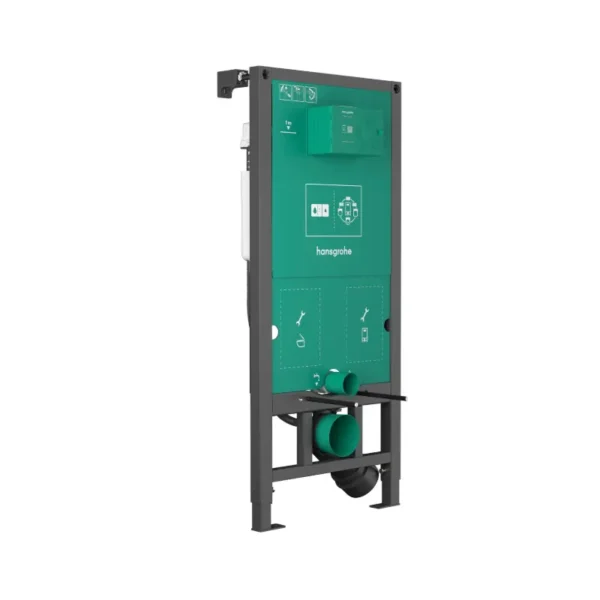

Hansgrohe iFrame universal ugradni vodokotlić za konzolnu WC šolju 01022180

Ugradni vodokotlić za konzolnu WC šolju

Hansgrohe iFrame universal 01022180 predstavlja kompletan sistem za montažu konzolne WC šolje sa vodokotlićem skrivenim iza završne zidne obloge. Nosivi ram izrađen je od čelika i namenjen je montaži u suvoj zidnoj konstrukciji.

Nakon završetka instalaterskih i keramičarskih radova vidljivi ostaju:

• konzolna WC šolja
• odgovarajuća aktivaciona tipka
• završna zidna površina

Vodokotlić, dovod vode, ispirna cev i glavni montažni elementi ostaju skriveni u konstrukciji zida.

Hansgrohe iFrame universal sistem

iFrame universal predstavlja Hansgrohe sistem za ugradnju konzolnih WC šolja. Model 01022180 zvanično se vodi kao iFrame universal Concealed cistern 1120 for wall hung WC.

Konstrukcija objedinjuje:

• čelični montažni ram
• ugradni vodokotlić
• odvodnu cev
• dovodni ventil
• ispirni ventil
• priključke za konzolnu WC šolju
• montažni materijal

Takav koncept omogućava da se kompletna tehnička instalacija pripremi pre zatvaranja zida.

Čelični montažni ram

Glavna nosiva konstrukcija izrađena je od čelika.

Čelični ram služi za:

• prihvat konzolne WC šolje
• stabilizaciju vodokotlića
• pozicioniranje odvoda
• povezivanje sa zidnom konstrukcijom
• prenošenje opterećenja na konstrukciju

Pravilno pričvršćivanje rama posebno je važno zbog konzolnog načina montaže WC šolje.

Vodokotlić od polietilena PE

Hansgrohe navodi plastični vodokotlić, uz klasu materijala Polyethylene – PE.

PE konstrukcija omogućava:

• malu masu samog rezervoara
• otpornost na vlagu
• primenu unutar zatvorene zidne konstrukcije
• stabilno skladištenje vode
• integraciju sa ulivnim i ispirnim ventilom

Fabričko podešavanje 6/3 litra

Vodokotlić se fabrički isporučuje podešen na dvokoličinsko ispiranje:

• veliko ispiranje: 6 l
• malo ispiranje: 3 l

Ovakav sistem omogućava izbor količine vode prema potrebi.

Podesivo veliko ispiranje 4,5–6 litara

Količina velikog ispiranja može se podesiti između 4,5 i 6 litara.

Podešavanje omogućava prilagođavanje:

• karakteristikama WC šolje
• zahtevanom kapacitetu ispiranja
• potrošnji vode
• instalacionim uslovima

Podešavanje treba izvršiti u skladu sa zahtevima konkretne WC šolje.

Malo ispiranje 3 litra

Mala količina ispiranja iznosi 3 litra.

Dvokoličinski sistem omogućava korišćenje manje količine vode kada puno ispiranje nije potrebno.

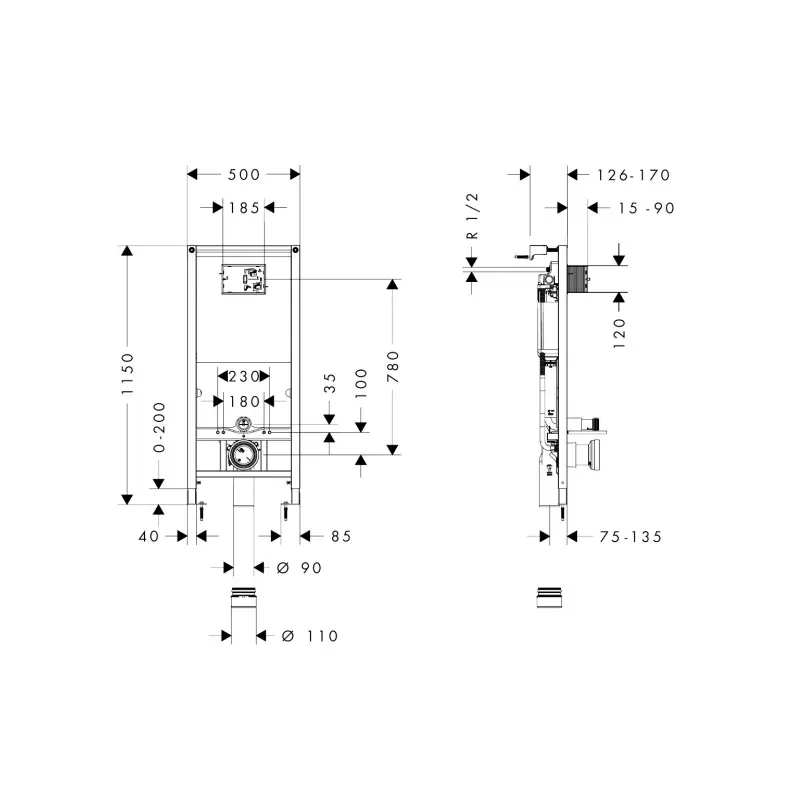

Razmak pričvršćivanja WC šolje 180 ili 230 mm

Hansgrohe iFrame universal podržava dva standardna razmaka za pričvršćivanje konzolne WC šolje:

• 180 mm
• 230 mm

Ovo omogućava kompatibilnost sa različitim modelima konzolnih WC šolja koje koriste jedan od ova dva standardna razmaka.

Pre konačne montaže treba proveriti tehnički crtež konkretne WC šolje.

Za konzolne WC šolje do 70 cm projekcije

Hansgrohe navodi da je ram predviđen za konzolne WC šolje sa projekcijom do 70 cm.

Projekcija predstavlja dužinu WC šolje od završne površine zida prema njenom prednjem delu.

Ovaj podatak je važan kod:

• standardnih konzolnih WC šolja
• produženih modela
• tuš WC šolja
• projektovanja javnih i privatnih sanitarnih prostora

Pogodan za tuš WC šolje

Zvanična specifikacija navodi da je iFrame universal pogodan za shower toilet, odnosno tuš WC šolje.

To omogućava planiranje instalacije za savremene WC sisteme sa integrisanom funkcijom pranja.

Kod tuš WC šolje treba dodatno proveriti:

• dovod električne energije
• dovod vode
• poziciju priključaka
• kompatibilnost konkretnog modela
• potrebnu dubinu instalacije

Odvodna cev Ø90 mm

Spoljašnji prečnik odvodne cevi iznosi 90 mm.

Odvodna cev služi za povezivanje WC šolje sa kanalizacionom instalacijom.

Adapter DN90/110

U sistemu se koristi PP odvodna cev sa adapterom DN90/110.

Adapter omogućava povezivanje sa odgovarajućom kanalizacionom instalacijom prečnika DN110.

Odvodna cev od PP materijala

Odvodna cev izrađena je od polipropilena – PP.

PP se često koristi u sanitarnim odvodnim instalacijama zbog:

• otpornosti na vlagu
• male mase
• odgovarajuće čvrstine
• kompatibilnosti sa kanalizacionim sistemima
• jednostavne montaže

Podesiva dubina odvodne cevi 75–115 mm

Dubina položaja odvodne cevi može se podešavati u rasponu 75–115 mm.

Ovaj raspon omogućava prilagođavanje:

• debljini predzida
• položaju kanalizacije
• konstrukciji WC šolje
• završnoj površini zida

Cev za ispiranje Ø45 mm

Spoljašnji prečnik cevi koja povezuje vodokotlić sa WC šoljom iznosi 45 mm.

Ova cev transportuje vodu iz vodokotlića prema keramici tokom aktiviranja ispiranja.

Mogućnost regulacije protoka ispiranja

Hansgrohe navodi da je sistem pogodan za flush flow throttling, odnosno regulaciju protoka vode pri ispiranju.

Ova funkcija omogućava prilagođavanje protoka karakteristikama WC šolje.

Pravilno podešen protok može pomoći u smanjenju:

• prejakog prskanja
• nepotrebno agresivnog ispiranja
• neusklađenosti između vodokotlića i keramike

Priključak vode R 1/2

Dimenzija priključka za dovod vode iznosi R 1/2.

Priključak koristi spoljašnji navoj i omogućava povezivanje vodokotlića sa odgovarajućom instalacijom hladne vode.

Dovod vode pozadi ili sa strane

Hansgrohe navodi dve moguće pozicije priključka vode:

• pozadi
• sa strane

Ovo olakšava prilagođavanje različitim trasama vodovodne instalacije.

Za suvu zidnu konstrukciju

Model 01022180 namenjen je za drywall construction, odnosno suvu zidnu konstrukciju.

To uključuje predzidne sisteme sa odgovarajućom metalnom konstrukcijom i gips-kartonskim ili drugim kompatibilnim pločama.

Pri montaži treba poštovati:

• nosivost konstrukcije
• način pričvršćivanja rama
• završnu debljinu zida
• položaj instalacija
• zahteve proizvođača ploča

Zidno pričvršćivanje

Hansgrohe navodi da sistem dolazi sa zidnim pričvršćivanjem.

Montažni ram treba pravilno:

• nivelisati
• vertikalno poravnati
• učvrstiti
• podesiti prema završnoj koti poda
• pripremiti za oblaganje

Greške u nivelaciji mogu se preneti na položaj WC šolje nakon završetka radova.

Zaštita od kondenzacije

Vodokotlić poseduje zaštitu od kondenzacije.

Kondenzacija se može javiti zbog razlike između temperature hladne vode u rezervoaru i temperature vazduha unutar zidne konstrukcije.

Zaštitni sloj pomaže u smanjenju stvaranja vlage sa spoljne strane vodokotlića.

Klasa buke I

Hansgrohe za iFrame universal 01022180 navodi klasu nivoa buke I.

Ova karakteristika odnosi se na akustičke performanse vodovodnog sistema tokom punjenja i rada.

Na ukupnu buku instalacije utiču i:

• kvalitet zidne konstrukcije
• pravilno pričvršćivanje rama
• izolacija cevi
• pritisak vode
• završna obrada zida

Ulivni ventil u kompletu

U sadržaj isporuke uključen je inlet valve, odnosno ulivni ventil.

Ulivni ventil kontroliše ponovno punjenje vodokotlića nakon ispiranja.

Ispirni ventil u kompletu

Hansgrohe uključuje i outlet valve, odnosno ispirni ventil.

Ispirni ventil omogućava:

• veliko ispiranje
• malo ispiranje
• regulisanje količine vode
• povezivanje sa odgovarajućom aktivacionom tipkom

Aktivaciona tipka

Za završetak sistema potrebno je odabrati kompatibilnu Hansgrohe iFrame aktivacionu tipku.

Hansgrohe iFrame porodica uključuje tipke različitih oblika i završnih obrada, namenjene dvokoličinskom ispiranju.

Tipka se bira zasebno prema željenom dizajnu kupatila.

Montaža pre završnih radova

Ugradni vodokotlić se postavlja tokom grubih instalaterskih radova, pre zatvaranja predzida.

Potrebno je unapred definisati:

• položaj WC šolje
• visinu montaže
• položaj odvoda
• dovod vode
• završnu debljinu zida
• položaj aktivacione tipke
• završnu visinu poda

Osnovni postupak montaže

Montaža obuhvata:

1. proveru šifre 01022180
2. određivanje pozicije konzolne WC šolje
3. postavljanje iFrame rama
4. nivelisanje konstrukcije
5. pričvršćivanje rama
6. podešavanje visine
7. podešavanje razmaka nosača WC šolje na 180 ili 230 mm
8. povezivanje odvodne cevi Ø90 mm
9. postavljanje adaptera DN90/110
10. povezivanje dovoda vode R 1/2
11. proveru nepropusnosti
12. proveru ulivnog ventila
13. proveru ispirnog ventila
14. zatvaranje predzida
15. postavljanje završne zidne obloge
16. montažu aktivacione tipke
17. montažu konzolne WC šolje
18. završnu proveru ispiranja

Provera nakon montaže

Pre zatvaranja zida potrebno je proveriti:

• dovod vode
• spoj priključka R 1/2
• odvodni priključak
• adapter DN90/110
• ulivni ventil
• ispirni ventil
• stabilnost rama
• položaj nosača WC šolje
• nivo konstrukcije
• odsustvo curenja

Probno ispiranje treba izvršiti pre završnih keramičarskih radova.

Sadržaj isporuke

Zvanični Hansgrohe sadržaj isporuke za 01022180 uključuje:

• ugradni vodokotlić
• montažni materijal
• odvodnu cev
• ulivni ventil
• ispirni ventil
• uputstvo za montažu
