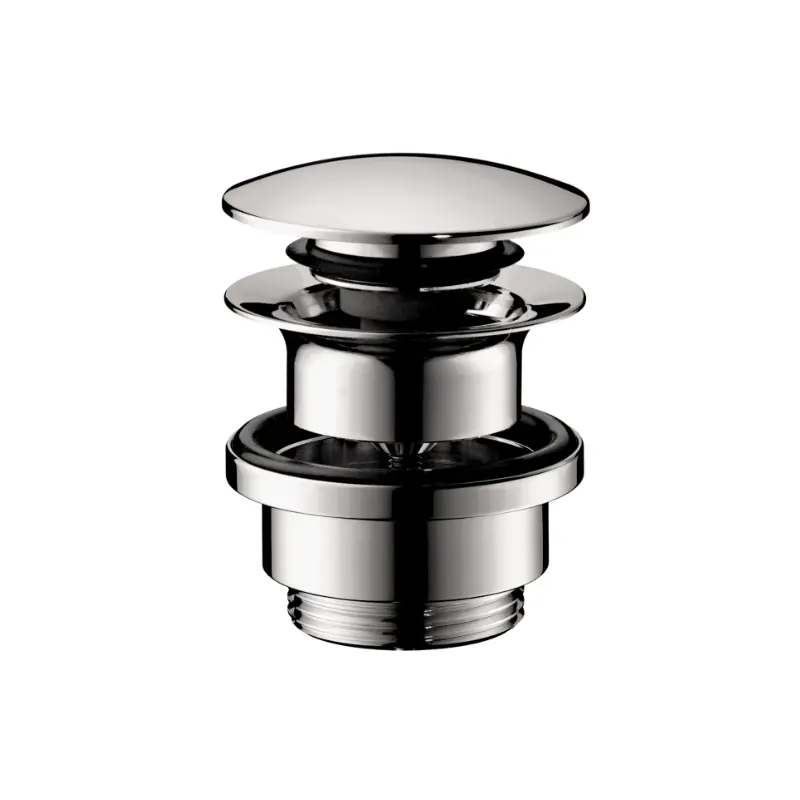

Hansgrohe Klik-Klak odvodni ventil za lavabo i bide hrom 50100000

Odvodni set sa Klik-Klak mehanizmom

Hansgrohe 50100000 je odvodni set sa mehanizmom koji se otvara i zatvara pritiskom na gornji čep. Ugrađuje se u odvodni otvor kompatibilnog lavaboa ili bidea, dok se njegov donji priključak povezuje sa odgovarajućim sifonom.

Osnovne funkcije proizvoda su:

• povezivanje odvodnog otvora sa sifonom
• zatvaranje odvoda radi zadržavanja vode
• otvaranje odvoda radi pražnjenja posude
• prihvat vode iz prelivnog kanala
• dekorativno završavanje odvodnog otvora
• upravljanje odvodom bez poluge na slavini

Hansgrohe proizvod zvanično označava kao push-open odvodni set za slavine za lavabo i bide.

Klik-Klak upravljanje pritiskom

Klik-Klak mehanizam aktivira se neposrednim pritiskom na vidljivi odvodni čep.

Način rada:

• prvi pritisak zatvara odvod
• voda ostaje u lavabou ili bideu
• drugi pritisak otvara odvod
• voda protiče prema sifonu
• dodatna poluga ili sajla nisu potrebne

Hansgrohe u karakteristikama proizvoda navodi upravljanje pomoću pritisnog čepa.

Ovakva konstrukcija omogućava kombinovanje sa slavinama koje nemaju integrisanu polugu za upravljanje odvodnim ventilom.

Sjajna hromirana završna obrada

Model 50100000 izveden je u završnoj obradi Chrome, odnosno sjajnom hromu.

Hromirani odvodni ventil može se kombinovati sa:

• hromiranom slavinom za lavabo
• hromiranom slavinom za bide
• dekorativnim hromiranim sifonom
• belim sjajnim lavaboom
• belim mat lavaboom
• crnim, sivim ili bež lavaboom
• kupatilskom galanterijom u hromu
• ogledalom sa metalnim detaljima

Pošto gornji čep ostaje vidljiv u posudi, njegova završna obrada predstavlja deo ukupnog izgleda umivaoničke ili bide zone.

Namenjen sanitarnoj keramici sa prelivom

Hansgrohe model 50100000 namenjen je lavabou sa prelivnim otvorom i ima konstrukciju sa prelivom.

Prelivni kanal omogućava da višak vode iz posude dođe do tela odvodnog ventila i nastavi prema sifonu. Za pravilan rad potrebno je da:

• sanitarna keramika ima fabrički izveden preliv
• telo ventila bude pravilno postavljeno
• otvori na telu budu poravnati sa prelivnim kanalom
• zaptivke pravilno nalegnu
• prelivni kanal ostane prohodan
• spoj prema sifonu bude pravilno izveden

Ovaj model nije deklarisan kao ventil za lavabo bez prelivnog otvora.

Priključak G 1¼″

Odvodni ventil ima standardni priključak G 1¼″, namenjen povezivanju sa kompatibilnim sifonom za lavabo ili bide.

Može se povezati sa:

• dekorativnim sifonom
• cilindričnim sifonom sa bocom
• standardnim cevnim sifonom
• prostorno štedljivim sifonom
• sifonom za bide
• drugim kompatibilnim sifonom sa priključkom G 1¼″

Pre izbora sifona treba proveriti:

• dimenziju njegovog ulaznog priključka
• raspoloživu visinu ispod sanitarne keramike
• položaj zidnog ili podnog odvoda
• prostor za navojni spoj
• mogućnost pristupa radi održavanja
• završnu obradu sifona ako ostaje vidljiv

Mesingani odvodni čep

Hansgrohe navodi da je odvodni čep izrađen od mesinga.

Mesing omogućava:

• mehaničku čvrstoću
• preciznu izradu čepa
• stabilan rad pokretnog mehanizma
• kvalitetnu površinsku obradu
• pouzdano naleganje na zaptivnu površinu
• primenu u uobičajenim kupatilskim uslovima

Prilikom montaže i čišćenja treba izbegavati direktan kontakt vidljive površine sa nezaštićenim metalnim alatom.

Primena kod lavaboa

Hansgrohe 50100000 može se ugraditi u kompatibilan lavabo sa prelivnim otvorom.

Pre montaže treba proveriti:

• prečnik odvodnog otvora
• debljinu keramičkog dela
• položaj prelivnog kanala
• raspoloživu dužinu tela ventila
• prostor ispod lavaboa
• priključak sifona G 1¼″
• pristup sa donje strane
• mogućnost pravilnog postavljanja zaptivki

Ventil se može koristiti uz različite tipove lavaboa, pod uslovom da konstrukcija odvoda i preliva odgovara tehničkim zahtevima proizvoda:

• zidni lavabo
• ugradni lavabo
• nadgradni lavabo sa prelivom
• podgradni lavabo sa prelivom
• lavabo montiran na kupatilski ormarić

Primena kod bidea

Naziv proizvoda obuhvata primenu uz slavine za lavabo i bide. Kod ugradnje u bide potrebno je proveriti kompatibilnost konkretnog sanitarnog elementa, posebno konstrukciju odvoda i preliva.

Pre montaže treba proveriti:

• dimenziju odvodnog otvora
• debljinu sanitarne keramike
• konstrukciju prelivnog kanala
• raspoloživ prostor ispod bidea
• položaj sifona
• priključak G 1¼″
• pristup navojnim spojevima
• mogućnost naknadnog održavanja

Rad bez poluge na slavini

Klik-Klak ventil radi samostalno i nije mehanički povezan sa slavinom.

Nisu potrebni:

• poluga na zadnjem delu slavine
• vertikalna upravljačka šipka
• horizontalna poluga
• sajla
• dodatna veza između slavine i odvoda

To pojednostavljuje montažu i omogućava kombinovanje sa slavinama bez fabričkog odvodnog mehanizma.

Ugradnja u odvodni otvor

Ventil se postavlja kroz odvodni otvor lavaboa ili bidea. Vidljivi hromirani čep ostaje sa gornje strane, dok se telo ventila i priključak za sifon nalaze ispod sanitarne keramike.

Osnovni postupak montaže obuhvata:

• čišćenje odvodnog otvora
• proveru kontaktnih površina
• postavljanje gornjeg zaptivnog elementa
• umetanje tela ventila
• poravnanje sa prelivnim kanalom
• postavljanje donje zaptivke
• ravnomerno zatezanje ventila
• povezivanje sa sifonom G 1¼″
• proveru rada Klik-Klak mehanizma
• proveru funkcije preliva
• puštanje vode
• kontrolu nepropusnosti

Montažu treba izvesti prema priloženom Hansgrohe uputstvu.

Poravnanje sa prelivnim kanalom

Kod sanitarne keramike sa prelivom telo odvodnog ventila mora biti pravilno orijentisano.

Nepravilno postavljanje može izazvati:

• blokiranje prelivnog kanala
• sporije oticanje vode iz preliva
• zadržavanje vode unutar keramike
• pomeranje zaptivki
• curenje sa donje strane
• nepravilno povezivanje sa sifonom

Pre konačnog zatezanja treba proveriti da li su otvori na telu ventila pravilno poravnati sa prelivnim kanalom.

Povezivanje sa sifonom

Hansgrohe 50100000 predstavlja odvodni ventil, a ne kompletan sifon. Njegova funkcija je da primi vodu iz sanitarne keramike i prosledi je prema zasebno ugrađenom sifonu.

Kompletan odvodni sklop najčešće obuhvata:

• Hansgrohe Klik-Klak ventil 50100000
• zaptivne elemente
• priključak G 1¼″
• kompatibilan sifon
• odvodnu cev
• kanalizacioni priključak

Sifon formira vodeni zatvarač koji smanjuje prolazak neprijatnih mirisa iz kanalizacije.

Kombinovanje sa Hansgrohe Flowstar S sifonom

Model se može povezati sa kompatibilnim Hansgrohe Flowstar S sifonom koji ima ulazni priključak G 1¼″.

Vizuelno usklađen komplet može obuhvatati:

• Hansgrohe Klik-Klak ventil 50100000
• Hansgrohe Flowstar S hromirani sifon 52105000
• hromiranu slavinu za lavabo
• kupatilsku galanteriju u hromu

Pre kombinovanja treba proveriti raspoloživu visinu, položaj zidnog odvoda i dimenzije konkretnog lavaboa.

Provera rada Klik-Klak mehanizma

Nakon montaže potrebno je proveriti:

• da li se čep slobodno pomera
• da li prvi pritisak potpuno zatvara odvod
• da li drugi pritisak potpuno otvara odvod
• da li voda slobodno otiče
• da li ventil zadržava vodu kada je zatvoren
• da li poklopac pravilno naleže

Čep treba pritiskati po sredini, bez udaranja ili korišćenja tvrdih predmeta.

Provera nepropusnosti

Posle ugradnje treba proveriti:

• spoj ventila i lavaboa ili bidea
• gornji zaptivni element
• donju zaptivku
• navojno telo ventila
• priključak G 1¼″
• spoj sa sifonom
• prelivni kanal
• protok u otvorenom položaju
• zadržavanje vode u zatvorenom položaju

Kontrolu treba izvršiti:

• pri kontinuiranom protoku vode
• sa zatvorenim ventilom i napunjenom posudom
• prilikom pražnjenja pune posude
• puštanjem vode kroz prelivni kanal

Održavanje Klik-Klak mehanizma

Tokom korišćenja na ventilu se mogu zadržavati:

• kamenac
• ostaci sapuna
• dlake
• pasta za zube
• kozmetički preparati
• mineralne naslage
• sitne nečistoće

Redovno održavanje obuhvata:

• čišćenje prostora oko čepa
• uklanjanje dlaka i naslaga
• ispiranje mlakom vodom
• proveru slobodnog kretanja mehanizma
• proveru protoka
• kontrolu zaptivanja
• povremenu kontrolu spoja sa sifonom

Za čišćenje ne treba koristiti igle, noževe, metalne četke ili druga oštra pomagala.

Čišćenje hromirane površine

Za održavanje sjajne hromirane završne obrade preporučuju se:

• mlaka voda
• meka mikrofiber krpa
• blago pH-neutralno sredstvo
• neabrazivni sunđer
• ispiranje čistom vodom
• brisanje mekom suvom krpom

Treba izbegavati:

• abrazivne praškove
• metalne sunđere
• grube četke
• jaka kisela sredstva
• jaka alkalna sredstva
• sredstva sa visokom koncentracijom hlora
• agresivne rastvarače
• oštre predmete
• dugotrajan kontakt sa sredstvima protiv kamenca

Sredstvo za čišćenje preporučljivo je naneti na krpu, a ne direktno na ventil.

Sadržaj isporuke

Hansgrohe za model 50100000 navodi:

• odvodni set
• uputstvo za montažu.

U isporuku nisu navedeni kao uključeni:

• sifon
• lavabo
• bide
• slavina
• kanalizacioni priključak
• dodatni adapteri
• alat za montažu
