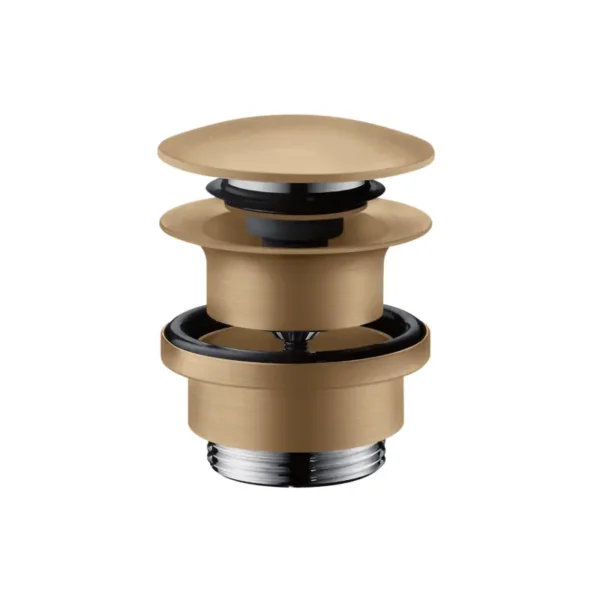

Hansgrohe Klik-Klak odvodni ventil za lavabo i bide brušena bronza 50100140

Klik-Klak odvodni set za lavabo i bide

Hansgrohe 50100140 je odvodni set sa Klik-Klak mehanizmom, namenjen ugradnji u lavabo ili bide sa prelivnim otvorom. Ventil se postavlja u odvodni otvor sanitarne keramike i sa donje strane povezuje sa odgovarajućim sifonom priključka G 1¼″.

Njegove osnovne funkcije su:

• povezivanje odvoda lavaboa ili bidea sa sifonom
• otvaranje i zatvaranje odvoda pritiskom
• zadržavanje vode u posudi kada je ventil zatvoren
• ispuštanje vode prema sifonu kada je ventil otvoren
• prihvat vode iz prelivnog kanala
• dekorativno završavanje odvodnog otvora

Hansgrohe proizvod zvanično označava kao push-open waste set for basin and bidet mixers, odnosno odvodni set sa mehanizmom koji se aktivira pritiskom.

Klik-Klak mehanizam na pritisak

Ventil se aktivira direktnim pritiskom na gornji odvodni čep.

Način rada:

• prvi pritisak zatvara odvod
• voda se zadržava u lavabou ili bideu
• drugi pritisak otvara odvod
• voda prolazi prema sifonu
• upravljačka poluga na slavini nije potrebna

Hansgrohe u tehničkim karakteristikama navodi operation with pressure plug, što znači da se mehanizam otvara i zatvara pritiskom na čep.

Klik-Klak izvedba omogućava korišćenje uz slavine koje nemaju ugrađenu polugu za automatsko podizanje i spuštanje odvodnog ventila.

Završna obrada Brushed Bronze

Model 50100140 izveden je u Hansgrohe završnoj obradi Brushed Bronze, odnosno brušena bronza. Površina ima topli bronzani ton i fino brušenu teksturu bez izraženog visokog sjaja.

Brušena bronza može se kombinovati sa:

• Hansgrohe slavinama u Brushed Bronze obradi
• bronzanim dekorativnim sifonom
• belim keramičkim lavaboom
• belim mat lavaboom
• crnim, sivim ili bež lavaboom
• radnim pločama u dekoru kamena
• mermernim površinama
• kupatilskim nameštajem u dekoru drveta
• ogledalima sa bronzanim ili mesinganim ramom
• kupatilskom galanterijom u toplim metalnim tonovima

Pošto odvodni čep ostaje vidljiv unutar posude, njegova završna obrada treba da bude usklađena sa slavinom i ostalim vidljivim kupatilskim elementima.

Za lavabo i bide sa prelivom

Hansgrohe jasno navodi da je model 50100140 namenjen lavaboima sa prelivnim otvorom i da ventil ima izvedbu sa prelivom.

Prelivni sistem omogućava da voda, kada dostigne određeni nivo u posudi, kroz integrisani kanal dođe do tela odvodnog ventila i nastavi prema sifonu.

Za pravilan rad potrebno je da:

• lavabo ili bide ima fabrički izrađen preliv
• telo ventila bude pravilno postavljeno
• otvori ventila budu poravnati sa prelivnim kanalom
• zaptivke budu pravilno raspoređene
• odvodni kanal ostane prohodan
• ventil bude kompatibilan sa debljinom sanitarne keramike

Ovaj model nije namenjen kao univerzalni ventil za svaki lavabo bez obzira na konstrukciju, već je konkretno deklarisan za sanitarnu keramiku sa prelivom.

Priključak G 1¼″

Priključna dimenzija ventila je G 1¼″, što je standardna mera koja se često koristi za odvode lavaboa i bidea.

Ventil se može povezati sa odgovarajućim:

• standardnim sifonom za lavabo
• dekorativnim sifonom
• sifonom sa cilindričnom bocom
• cevnim sifonom
• prostorno štedljivim sifonom
• sifonom za bide
• odvodnim sistemom sa ulaznim priključkom G 1¼″

Pre kupovine sifona treba proveriti:

• priključnu dimenziju ulaza sifona
• raspoloživu visinu ispod sanitarne keramike
• položaj zidnog odvoda
• potrebu za dodatnom redukcijom
• završnu obradu sifona ako ostaje vidljiv
• pristup radi čišćenja i održavanja

Mesingani odvodni čep

Hansgrohe navodi da je odvodni čep izrađen od mesinga.

Mesing se koristi za ovu vrstu proizvoda zbog:

• mehaničke čvrstoće
• precizne obrade
• stabilnosti pokretnog sklopa
• pogodnosti za dekorativnu površinsku obradu
• pouzdanog naleganja na zaptivnu površinu
• otpornosti u standardnim kupatilskim uslovima

Završna obrada u brušenoj bronzi naneta je na vidljivi metalni deo, zbog čega prilikom montaže i čišćenja treba izbegavati kontakt sa abrazivnim alatima i agresivnim sredstvima.

Primena uz lavabo

Hansgrohe 50100140 može se koristiti sa kompatibilnim lavaboom koji ima prelivni otvor.

Pre montaže treba proveriti:

• prečnik odvodnog otvora
• debljinu keramičkog dela
• položaj prelivnog kanala
• raspoloživu visinu ispod lavaboa
• priključak sifona G 1¼″
• mogućnost pristupa sa donje strane
• poravnanje ventila i sifona
• stanje kontaktne površine oko odvoda

Ventil se može koristiti uz:

• zidni lavabo
• ugradni lavabo
• nadgradni lavabo sa prelivom
• podgradni lavabo sa prelivom
• lavabo montiran na kupatilski ormarić

Osnovni uslov je odgovarajuća konstrukcija odvoda i fabrički prelivni otvor.

Primena uz bide

Proizvod je deklarisan i za ugradnju u odgovarajući bide.

Kod montaže na bide treba proveriti:

• prečnik odvodnog otvora
• debljinu sanitarne keramike
• konstrukciju preliva
• položaj sifona
• raspoloživ prostor sa donje strane
• priključnu dimenziju odvoda
• pristup navojnim spojevima
• mogućnost naknadnog održavanja

Pošto je prostor ispod bidea često ograničen, sifon i ventil treba uskladiti pre završne montaže sanitarije.

Usklađivanje sa Hansgrohe slavinama

Odvodni set 50100140 može se kombinovati sa Hansgrohe slavinama za lavabo i bide u završnoj obradi Brushed Bronze. Zvanična stranica ga navodi kao kompatibilan deo uz veći broj slavina iz serija Metropol, Tecturis E, Tecturis S i Finoris u istoj završnoj obradi.

Vizuelno usklađen komplet može obuhvatati:

• Hansgrohe slavinu u brušenoj bronzi
• Hansgrohe odvodni ventil 50100140
• dekorativni sifon u bronzanoj obradi
• pripadajuću galanteriju u toplom metalnom tonu
• ogledalo ili rasvetu sa bronzanim detaljima

Kompatibilnost sa konkretnom slavinom nije uslovljena mehaničkim povezivanjem, jer se Klik-Klak ventil aktivira pritiskom, a ne polugom sa slavine.

Montaža bez poluge na slavini

Model 50100140 radi samostalno i nije mu potrebna veza sa slavinom.

To znači da nisu potrebni:

• odvodna poluga na zadnjem delu slavine
• vertikalna šipka
• horizontalna poluga
• sajla za upravljanje
• dodatni mehanički spoj između slavine i ventila

Ovakva konstrukcija pojednostavljuje zonu ispod lavaboa i olakšava kombinovanje sa slavinama koje nemaju fabrički odvodni mehanizam.

Ugradnja u odvodni otvor

Ventil se postavlja kroz odvodni otvor sanitarne keramike, dok vidljivi čep ostaje sa gornje strane. Donji deo ventila povezuje se sa sifonom.

Osnovni postupak montaže obuhvata:

• čišćenje odvodnog otvora
• proveru kontaktne površine
• postavljanje gornjeg zaptivnog elementa
• umetanje tela ventila
• poravnanje otvora prema prelivnom kanalu
• postavljanje donjeg zaptivnog elementa
• ravnomerno zatezanje ventila
• povezivanje sa sifonom G 1¼″
• proveru rada Klik-Klak mehanizma
• proveru prelivnog sistema
• puštanje vode
• kontrolu nepropusnosti

Proizvod treba montirati prema priloženom Hansgrohe uputstvu. Uputstvo za montažu deo je sadržaja isporuke.

Pravilno poravnanje preliva

Kod lavaboa ili bidea sa prelivom važno je pravilno orijentisati telo odvodnog ventila.

Nepravilno postavljanje može dovesti do:

• delimičnog zatvaranja prelivnog kanala
• sporijeg oticanja vode iz preliva
• zadržavanja vode unutar keramike
• curenja oko donje zaptivke
• nepravilnog naleganja ventila
• otežanog povezivanja sa sifonom

Pre konačnog zatezanja treba proveriti da li su otvori ventila pravilno poravnati sa prelivnim kanalom sanitarne keramike.

Povezivanje sa sifonom

Odvodni ventil nije kompletan sifon. Njegova funkcija je da prihvati vodu iz lavaboa ili bidea i prosledi je prema zasebno ugrađenom sifonu.

Kompletan odvodni sistem obično čine:

• Hansgrohe Klik-Klak ventil 50100140
• zaptivni elementi
• priključak G 1¼″
• odgovarajući sifon
• horizontalna odvodna cev
• zidni ili podni kanalizacioni priključak

Sifon zadržava vodu i formira vodeni zatvarač koji smanjuje prolazak neprijatnih mirisa iz kanalizacione instalacije.

Provera nepropusnosti

Nakon montaže treba proveriti sve spojeve.

Kontrolišu se:

• spoj ventila i lavaboa ili bidea
• gornja kontaktna površina
• donja zaptivka
• telo ventila
• priključak G 1¼″
• spoj ventila i sifona
• prelivni kanal
• funkcija zatvaranja
• protok u otvorenom položaju

Proveru treba obaviti:

• pri kontinuiranom protoku vode
• sa zatvorenim ventilom i napunjenom posudom
• prilikom pražnjenja pune posude
• puštanjem vode kroz prelivni otvor

Na ovaj način proveravaju se i glavni odvod i veza sa prelivnim sistemom.

Upotreba Klik-Klak mehanizma

Poklopac treba pritiskati ravnomerno, bez udaranja i korišćenja tvrdih predmeta.

Pravilna upotreba podrazumeva:

• pritisak na centralni deo čepa
• proveru da li je odvod potpuno zatvoren
• ponovni pritisak radi otvaranja
• proveru slobodnog protoka
• redovno uklanjanje naslaga
• izbegavanje prekomerne sile

Ako se čep otežano kreće, potrebno je očistiti mehanizam pre ponovne upotrebe.

Održavanje odvodnog ventila

Tokom korišćenja na ventilu se mogu zadržavati:

• kamenac
• ostaci sapuna
• dlake
• pasta za zube
• kozmetički preparati
• mineralne naslage
• sitne nečistoće

Redovno održavanje obuhvata:

• čišćenje prostora oko odvodnog čepa
• uklanjanje dlaka i naslaga
• ispiranje mlakom vodom
• proveru slobodnog kretanja mehanizma
• proveru protoka
• kontrolu zaptivanja
• povremenu proveru spoja sa sifonom

Za čišćenje ne treba koristiti igle, noževe, metalne četke ili druge oštre predmete.

Čišćenje brušene bronze

Za održavanje Brushed Bronze završne obrade preporučuju se:

• mlaka voda
• meka mikrofiber krpa
• blago pH-neutralno sredstvo
• neabrazivni sunđer
• ispiranje čistom vodom
• brisanje mekom suvom krpom

Treba izbegavati:

• abrazivne praškove
• metalne sunđere
• grube četke
• jaka kisela sredstva
• jaka alkalna sredstva
• sredstva sa visokom koncentracijom hlora
• agresivne rastvarače
• dugotrajan kontakt sa sredstvima protiv kamenca
• struganje oštrim predmetima

Sredstvo za čišćenje ne treba nanositi direktno na proizvod. Bolje je naneti ga na meku krpu, očistiti površinu, zatim je isprati i osušiti.

Sadržaj isporuke

Hansgrohe za model 50100140 navodi sledeći sadržaj isporuke:

• odvodni set
• uputstvo za montažu.

U isporuku nisu navedeni kao uključeni:

• sifon
• lavabo
• bide
• slavina
• kanalizacioni priključak
• dodatni adapteri
• alat za montažu
