Opis

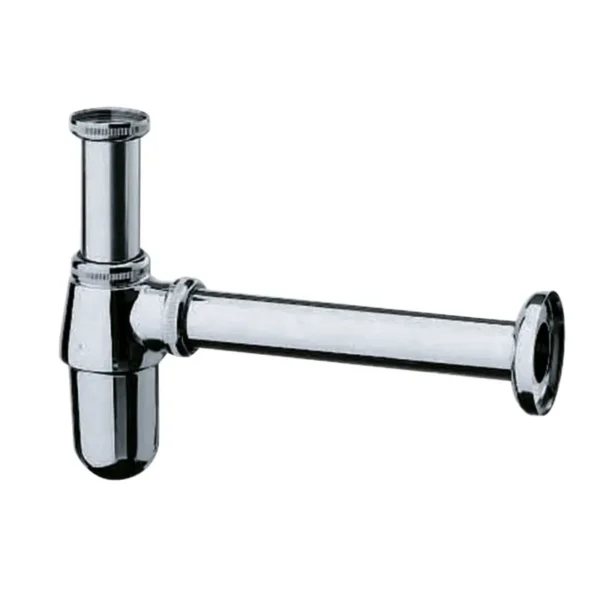

Hansgrohe standardni čašasti sifon za lavabo hrom 52053000

Standardni sifon za odvod lavaboa

Hansgrohe 52053000 je čašasti, odnosno sifon sa posudom, namenjen povezivanju odvodnog ventila lavaboa sa kanalizacionim priključkom u zidu. Sifon prihvata vodu iz lavaboa, usmerava je prema odvodu i u svom donjem delu zadržava određenu količinu vode.

Osnovne funkcije proizvoda su:

• odvođenje vode iz lavaboa
• povezivanje odvodnog ventila sa zidnim odvodom
• formiranje vodenog zatvarača
• smanjenje prolaska neprijatnih mirisa
• omogućavanje pristupa radi čišćenja
• dekorativno završavanje vidljive instalacije

Hansgrohe ga zvanično označava kao standardni čašasti sifon, sa mesinganim telom i hromiranom završnom obradom.

Mesingana konstrukcija

Osnovni materijal sifona je mesing. Ovaj materijal omogućava stabilnu konstrukciju, precizno izrađene navojne spojeve i nanošenje dekorativne hromirane završne obrade.

Mesingana konstrukcija doprinosi:

• čvrstini sifonskog tela
• stabilnosti priključaka
• pouzdanom naleganju zaptivki
• preciznom podešavanju položaja
• otpornosti u standardnim kupatilskim uslovima
• urednom izgledu vidljive instalacije

Prilikom montaže treba zaštititi hromirane površine od direktnog kontakta sa nezaštićenim metalnim alatom.

Sjajna hromirana završna obrada

Model 52053000 izveden je u završnoj obradi Chrome, odnosno sjajnom hromu. Hromirana površina omogućava kombinovanje sa velikim brojem slavina, odvodnih ventila i kupatilskih dodataka.

Može se uskladiti sa:

• hromiranom slavinom za lavabo
• hromiranim Klik-Klak ventilom
• belim keramičkim lavaboom
• crnim ili sivim lavaboom
• kupatilskom galanterijom u hromu
• ogledalom sa metalnim detaljima
• otvorenom metalnom konzolom
• kamenim i drvenim radnim pločama

Kod vidljive montaže preporučljivo je da sifon, odvodni ventil i slavina imaju istu ili vizuelno kompatibilnu završnu obradu.

Čašasti oblik sifona

Model je izveden kao čašasti sifon sa donjom posudom u kojoj se zadržava voda. Ovaj deo formira vodeni zatvarač između kupatilskog prostora i kanalizacione instalacije.

Čašasta konstrukcija omogućava:

• kompaktno sifonsko telo
• zadržavanje vode u donjoj posudi
• pristup unutrašnjosti radi čišćenja
• uklanjanje nakupljenih nečistoća
• povezivanje sa horizontalnom zidnom cevi
• montažu ispod različitih tipova lavaboa

Sifonsko telo treba postaviti pravilno i bez bočnog naprezanja priključnih cevi.

Ulazni priključak G 1¼″

Ulazna priključna dimenzija sifona iznosi G 1¼″. Ovaj priključak namenjen je povezivanju sa kompatibilnim odvodnim ventilom lavaboa.

Može se povezati sa:

• Klik-Klak ventilom G 1¼″
• standardnim odvodnim ventilom
• ventilom za lavabo sa prelivom
• slobodnoprotočnim ventilom
• ventilom za lavabo bez preliva, kada odgovara konkretnoj keramici

Pre montaže treba proveriti:

• dimenziju navoja odvodnog ventila
• dužinu donjeg dela ventila
• raspoloživu visinu ispod lavaboa
• stanje i položaj zaptivki
• vertikalno poravnanje priključka

Odvodni ventil nije naveden kao deo fabričke isporuke sifona.

Izlazni priključak DN32

Izlazni priključak sifona ima dimenziju DN32. Namenjen je povezivanju sa odgovarajućim zidnim kanalizacionim priključkom ili redukcionim elementom.

Pre montaže treba proveriti:

• prečnik kanalizacione cevi u zidu
• potrebu za redukcionom gumom
• dubinu ulaska izlazne cevi
• visinu zidnog priključka
• horizontalno poravnanje
• položaj dekorativne rozete
• nepropusnost spoja

Odvodnu cev ne treba postavljati pod bočnim pritiskom, jer to može pomeriti zaptivke i izazvati curenje.

Raspon podešavanja 35–95 mm

Hansgrohe navodi raspon podešavanja od 35 do 95 mm. Ova mera omogućava prilagođavanje vertikalnog položaja sifona različitim visinama odvodnog ventila i zidnog priključka.

Podešavanje je značajno kod:

• zidnih lavaboa
• ugradnih lavaboa
• podgradnih lavaboa
• lavaboa montiranih na ormarić
• renoviranja postojeće instalacije
• zamene ranije ugrađenog sifona

Pre kupovine treba proveriti da li se potrebna visinska razlika nalazi unutar deklarisanog raspona.

Rastojanje do zida 225 mm

Deklarisano rastojanje do zida iznosi 225 mm. Ova mera određuje horizontalni domet od sifonskog tela do priključka kanalizacije u zidu.

Pri planiranju instalacije treba uzeti u obzir:

• položaj odvodnog otvora lavaboa
• dubinu lavaboa
• udaljenost od zida
• položaj kanalizacionog priključka
• raspoloživu dužinu horizontalne cevi
• završni položaj rozete
• prostor za servisiranje sifona

Zidni odvod treba postaviti tako da spojna cev nakon montaže ostane ravna.

Vodeni zatvarač visine 50 mm

Visina vodenog zatvarača iznosi 50 mm. Voda koja ostaje u sifonskoj posudi predstavlja prepreku između prostorije i kanalizacione instalacije.

Vodeni zatvarač doprinosi:

• smanjenju prolaska neprijatnih mirisa
• odvajanju kanalizacionog vazduha od kupatila
• pravilnom radu odvodnog sistema
• higijenskoj funkciji lavaboa

Ako se lavabo duže vreme ne koristi, voda u sifonu može ispariti. Puštanjem manje količine vode zatvarač se ponovo formira.

Primena kod zidnog lavaboa

Model 52053000 može se koristiti ispod zidnog lavaboa kada dimenzije odvoda i raspoloživ prostor odgovaraju tehničkim karakteristikama sifona.

Pre montaže treba proveriti:

• centralnu osu odvodnog otvora
• visinu zidnog priključka
• rastojanje do zida
• položaj ugaonih ventila
• raspoloživu visinu ispod lavaboa
• pristup radi čišćenja
• priključak odvodnog ventila
• mogućnost pravilnog postavljanja rozete

Pošto je sifon hromiran, može se koristiti i kod instalacija kod kojih ostaje vidljiv.

Primena unutar kupatilskog ormarića

Čašasti sifon može se postaviti i unutar kupatilskog ormarića, pod uslovom da raspoloživ prostor odgovara njegovoj konstrukciji.

Treba proveriti:

• položaj fioka
• dubinu ormarića
• položaj polica
• raspoloživu visinu
• pristup sifonskoj posudi
• mogućnost demontaže radi čišćenja
• položaj zidnog odvoda

Kod ormarića sa dubokim fiokama može biti potreban prostorno štedljiv sifon drugačije konstrukcije.

Povezivanje sa Klik-Klak ventilom

Hansgrohe 52053000 može se povezati sa kompatibilnim Klik-Klak odvodnim ventilom sa priključkom G 1¼″.

Kompletan odvodni sklop tada čine:

• Klik-Klak ventil u lavabou
• vertikalni priključni deo
• Hansgrohe čašasti sifon 52053000
• horizontalna odvodna cev DN32
• dekorativna rozeta
• kanalizacioni priključak

Klik-Klak ventil služi za otvaranje i zatvaranje odvoda, dok sifon formira vodeni zatvarač i usmerava vodu prema kanalizaciji.

Montaža sifona

Osnovni postupak montaže obuhvata:

• proveru priključnih dimenzija
• ugradnju odvodnog ventila
• postavljanje vertikalne priključne cevi
• podešavanje visine sifona
• poravnanje sifonskog tela
• povezivanje izlazne cevi DN32
• postavljanje zidne rozete
• ravnomerno zatezanje spojeva
• puštanje vode
• proveru nepropusnosti

Montažu treba izvršiti u skladu sa priloženim Hansgrohe uputstvom.

Provera nepropusnosti

Nakon montaže treba proveriti:

• spoj odvodnog ventila i sifona
• ulazni priključak G 1¼″
• spojeve sifonske posude
• horizontalnu odvodnu cev
• izlazni priključak DN32
• položaj zaptivki
• spoj sa kanalizacionom instalacijom

Kontrolu treba obaviti pri kontinuiranom protoku i nakon ispuštanja veće količine vode iz lavaboa.

Čišćenje čašastog sifona

Tokom korišćenja u sifonu se mogu zadržavati:

• dlake
• ostaci sapuna
• pasta za zube
• kozmetički proizvodi
• kamenac
• sitne nečistoće

Za čišćenje treba:

• zatvoriti slavinu
• postaviti posudu ispod sifona
• pažljivo odvrnuti donju posudu
• sačuvati zaptivku
• ukloniti nakupljene nečistoće
• isprati unutrašnjost
• pravilno vratiti zaptivku
• ponovo sastaviti sifon
• proveriti nepropusnost

Pri otvaranju će iz sifona isteći voda koja formira vodeni zatvarač.

Održavanje hromirane površine

Za redovno čišćenje preporučuju se:

• mlaka voda
• meka mikrofiber krpa
• blago pH-neutralno sredstvo
• neabrazivni sunđer
• ispiranje čistom vodom
• brisanje mekom suvom krpom

Treba izbegavati:

• abrazivne praškove
• metalne sunđere
• grube četke
• jaka kisela sredstva
• jaka alkalna sredstva
• sredstva sa visokom koncentracijom hlora
• agresivne rastvarače
• oštre predmete
• dugotrajan kontakt sa sredstvima protiv kamenca

Sredstvo za čišćenje preporučljivo je naneti na krpu, a ne direktno na sifon.

Standard i kontrola proizvoda

Zvanične Hansgrohe stranice navode TÜV sertifikat za model 52053000, dok se na regionalnoj Hansgrohe stranici navodi kontrola prema standardu DIN EN 274-3.

Standard se odnosi na funkcionalne i tehničke zahteve za odvodne armature i sifone povezane sa sanitarnim uređajima.

EAN kod

Za Hansgrohe 52053000 navodi se EAN kod:

4011097123431.

EAN kod se može koristiti za identifikaciju proizvoda, lager, deklaraciju i povezivanje artikla sa dobavljačkim katalogom.

Sadržaj isporuke

Hansgrohe zvanično navodi sledeći sadržaj isporuke:

• čašasti sifon
• dekorativna zidna rozeta
• uputstvo za montažu.

U isporuku nisu navedeni kao uključeni:

• odvodni ventil
• Klik-Klak ventil
• lavabo
• slavina
• kanalizacioni priključak
• dodatne redukcije
• alat za montažu
