Herz Unitas Fresh IR f61 bela pokrivna ploča sa senzorom za pisoar (UH12261)

Opis

Herz Unitas Fresh IR f61 bela pokrivna ploča sa senzorom za pisoar 12261

Herz Unitas Fresh IR f61 – bela senzorska pokrivna ploča za pisoar

Herz Unitas Fresh IR f61 12261 predstavlja završnu pokrivnu ploču sa infracrvenim senzorom, namenjenu automatskom upravljanju ispiranjem pisoara u kombinaciji sa odgovarajućim HERZ podžbuknim elektronskim sistemom.

Proizvod pripada Fresh IR seriji, koju karakteriše upotreba senzorske tehnologije u sanitarnim instalacijama.

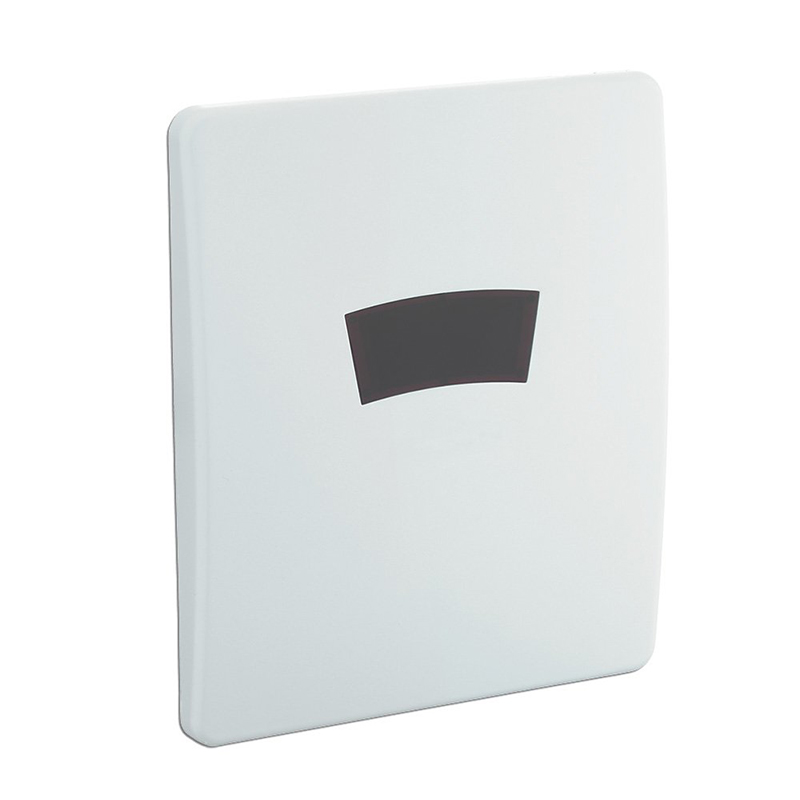

Ploča je izrađena od ABS plastike u beloj boji, sa pravougaonim oblikom, zaobljenim uglovima i posebno izdvojenom tamnom senzorskom zonom.

Spoljne dimenzije iznose 170 × 205 mm, a model je kompatibilan sa HERZ elektronskim podžbuknim ispiračima 09511 i 09512.

Osnovna funkcija ploče jeste omogućavanje beskontaktnog upravljanja ispiranjem u okviru kompletnog elektronskog sistema.

Za razliku od klasičnih mehaničkih ispirača, korisnik ne mora fizički da pritisne dugme kako bi aktivirao funkciju ispiranja.

Herz 12261 je završni senzorski element, dok se podžbukni ispirač, ventil i odgovarajuće instalacione komponente nabavljaju kao poseban proizvod.

Infracrveni senzor za automatsko ispiranje pisoara

Herz Fresh IR f61 poseduje infracrveni senzor namenjen detekciji korisnika.

Infracrvena tehnologija omogućava da elektronski sistem prepozna prisustvo korisnika u odgovarajućoj zoni ispred pisoara.

Na osnovu senzorskog signala, kompatibilni elektronski ispirač upravlja radom sistema za ispiranje.

Način aktiviranja, trajanje ispiranja i dostupna podešavanja zavise od elektronike odgovarajućeg podžbuknog uređaja.

Ovakva konstrukcija razlikuje se od klasičnih ručnih ispirača koji zahtevaju pritiskanje dugmeta ili korišćenje mehaničke komande.

Senzorska zona integrisana je u pokrivnu ploču, a odgovarajuće upravljačke i vodovodne komponente nalaze se u kompletnom elektronskom sistemu.

Beskontaktno korišćenje i higijena sanitarnih prostora

Senzorski sistemi za ispiranje pisoara koriste se u sanitarnim prostorima u kojima je važno smanjiti potrebu za dodirivanjem zajedničkih površina.

Kod klasičnih ispirača korisnik aktivira protok vode pritiskanjem dugmeta ili mehaničke komande.

Herz Fresh IR f61, u kombinaciji sa kompatibilnim ugradnim ispiračem, omogućava aktiviranje ispiranja bez kontakta sa prednjom površinom ploče.

Ovakav način rada može biti koristan u objektima sa velikim brojem korisnika, uključujući javne toalete, ugostiteljske objekte i poslovne centre.

Beskontaktno upravljanje ne zamenjuje redovno održavanje sanitarnog prostora, već predstavlja dodatnu funkcionalnost elektronskog sistema.

Za pravilan rad potrebno je održavati čistoću senzorske zone i obezbediti odgovarajuće funkcionisanje celokupnog ugradnog ispirača.

Kompatibilnost sa HERZ podžbuknim sistemima

Herz Unitas 12261 namenjena je kombinovanju sa dva odgovarajuća HERZ podžbukna elektronska ispirača za pisoar.

Prvi model je HERZ 09511, koji koristi napajanje od 9 V.

Drugi je HERZ 09512, sa napajanjem od 230 V.

Oba modela imaju vodovodni priključak 1/2″ i predviđena su za ugradnju u zid.

Pokrivna ploča sa senzorom montira se na odgovarajući ugradni sistem i predstavlja njegov vidljivi završni deo.

Kompatibilnost je fabrički navedena za modele 09511 i 09512.

Za druge elektronske ispirače, uključujući proizvode drugih proizvođača, kompatibilnost nije potvrđena.

Pre kupovine zamenske ploče potrebno je proveriti fabričku šifru već ugrađenog sistema.

HERZ 09511 – podžbukni elektronski ispirač 9 V

HERZ 09511 je podžbukni elektronski ispirač za pisoar sa napajanjem od 9 V.

Predviđen je za ugradnju u zid i povezivanje sa odgovarajućom senzorskom pokrivnom pločom.

Vodovodni priključak iznosi 1/2″.

Model se isporučuje bez završne pokrivne ploče, zbog čega se odgovarajući senzorski element nabavlja posebno.

Za kompletiranje sistema može se koristiti Herz Fresh IR f61 12261 u beloj boji.

Izbor ovog modela zahteva da napajanje, prostor za ugradnju i ostali tehnički uslovi odgovaraju projektovanoj instalaciji.

Pravilno povezivanje treba izvesti prema fabričkom montažnom uputstvu.

HERZ 09512 – podžbukni elektronski ispirač 230 V

HERZ 09512 predstavlja podžbukni elektronski ispirač za pisoar sa mrežnim napajanjem od 230 V.

Kao i verzija 09511, namenjen je montaži u zid i poseduje vodovodni priključak 1/2″.

Razlika između modela 09511 i 09512 odnosi se prvenstveno na sistem električnog napajanja.

Herz Unitas Fresh IR f61 12261 kompatibilna je i sa ovim ugradnim ispiračem.

Kombinovanjem odgovarajućeg podžbuknog sistema i bele senzorske ploče dobija se funkcionalna instalacija za automatsko ispiranje pisoara, uz pravilno izvedene priključke.

Radove na električnom povezivanju mrežnog napajanja potrebno je poveriti kvalifikovanom stručnom licu.

Bela završna obrada senzorske ploče

Model Herz 12261 izrađen je u beloj boji.

Bela prednja površina omogućava vizuelno uklapanje sa keramičkim pisoarima, sanitarnim elementima i svetlim zidnim oblogama.

U kombinaciji sa belim zidnim pločicama ploča se može uklopiti u jedinstvenu svetlu površinu.

Kod sivih, antracit ili tamnih keramičkih obloga bela ploča stvara izraženiji kontrast.

Bela završna obrada može se kombinovati sa hromiranim slavinama, inox dodacima i drugom sanitarnom galanterijom.

Prednja površina ima jednostavan oblik bez klasičnog mehaničkog dugmeta.

Tamna senzorska zona vizuelno je izdvojena od bele površine i doprinosi prepoznatljivom izgledu elektronskog sistema.

ABS plastika kao materijal izrade

Herz Fresh IR f61 12261 izrađena je od ABS plastike.

ABS je termoplastični materijal koji se koristi za različite tehničke komponente, dekorativne obloge i delove sanitarne opreme.

Njegova svojstva omogućavaju oblikovanje pravougaonih ploča sa zaobljenim uglovima i odgovarajućim konstrukcionim detaljima.

Kod modela 12261 ABS se koristi za izradu bele pokrivne ploče u koju je integrisana senzorska zona.

Proizvod nije izrađen od nerđajućeg čelika, mesinga ili keramike.

Za održavanje plastične površine potrebno je koristiti odgovarajuća blaga sredstva za čišćenje, bez agresivnih rastvarača i grubih abraziva.

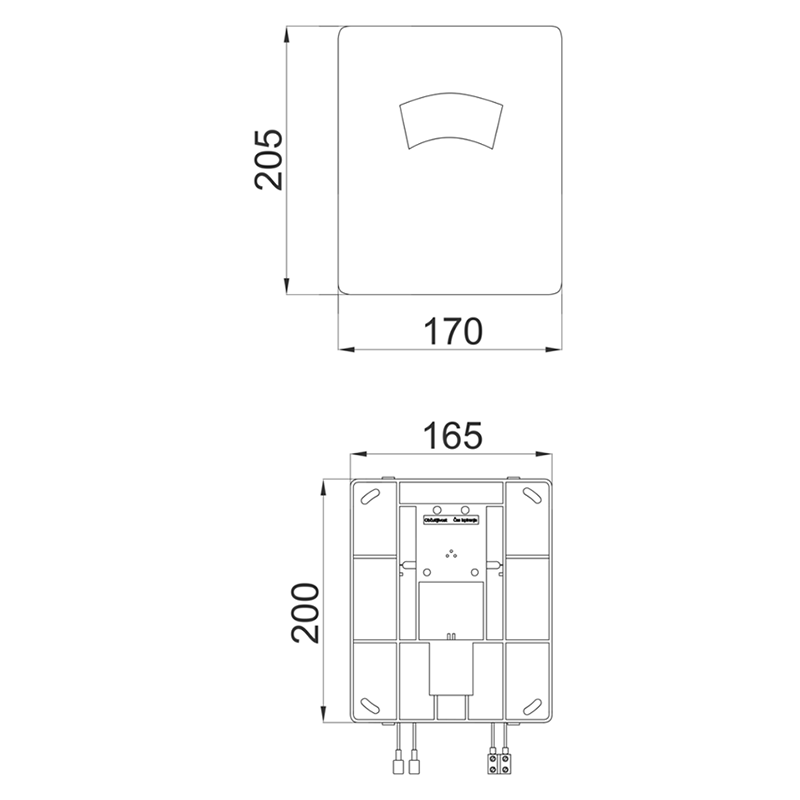

Dimenzije pokrivne ploče 170 × 205 mm

Spoljne dimenzije pokrivne ploče iznose 170 × 205 mm, odnosno 17 × 20,5 cm.

Širina ploče iznosi 170 mm, dok je njena visina 205 mm.

Pravougaona konstrukcija predviđena je za postavljanje u uspravnom položaju preko odgovarajućeg podžbuknog sistema.

Dimenzije predstavljaju značajan podatak pri planiranju završnog izgleda zida i pozicioniranju elemenata oko pisoara.

Prilikom projektovanja važno je proveriti raspored zidnih pločica, visinu postavljanja pisoara i položaj instalacionog otvora.

Montažne mere samog ugradnog ispirača potrebno je preuzeti iz tehničkog crteža modela 09511 ili 09512.

Dimenzije pokrivne ploče ne predstavljaju dimenzije otvora koji je potrebno izraditi u zidu.

Pravougaoni dizajn sa tamnom senzorskom zonom

Herz Fresh IR f61 ima jednostavan pravougaoni oblik sa blago zaobljenim uglovima.

Prednja površina izrađena je u beloj boji, dok se na odgovarajućem delu nalazi tamna infracrvena senzorska zona.

Takav raspored omogućava vizuelno razlikovanje elektronskog senzorskog sistema od standardnih mehaničkih ispirača.

Odsustvo isturenog dugmeta pojednostavljuje oblik prednje površine.

Prilikom čišćenja potrebno je posebno voditi računa o očuvanju senzorske zone i njenih optičkih svojstava.

Oštećenje, zaprljanost ili prekrivanje senzorske površine može uticati na rad sistema.

Ugradnja na podžbukni ispirač

Herz Unitas 12261 predviđena je za montažu na odgovarajući HERZ podžbukni elektronski ispirač.

Podžbukni sistem postavlja se unutar zida i povezuje sa vodovodnom i odgovarajućom električnom instalacijom.

Nakon završetka potrebnih instalaterskih i građevinskih radova montira se završna pokrivna ploča.

Bela ploča prekriva predviđenu instalacionu zonu i omogućava završni izgled elektronskog ispirača.

Prilikom montaže potrebno je obezbediti pravilno pozicioniranje i povezivanje senzorskog sklopa.

Ugradnja mora biti izvedena prema uputstvu proizvođača i tehničkim karakteristikama kompatibilnog sistema.

Pokrivna ploča nije namenjena samostalnoj zidnoj montaži bez odgovarajućeg podžbuknog ispirača.

Razlika između senzorske ploče i kompletnog ispirača

Herz 12261 predstavlja senzorsku pokrivnu ploču, a ne kompletan elektronski ispirač.

Ova razlika važna je prilikom kupovine nove instalacije ili nabavke zamenskih komponenti.

Kompletan podžbukni elektronski sistem obuhvata odgovarajuće vodovodne i upravljačke elemente, uključujući sistem za otvaranje i zatvaranje protoka vode.

Pokrivna ploča predstavlja vidljivi završni element sa senzorom.

Zato kupovina samo proizvoda 12261 nije dovoljna za samostalnu ugradnju potpuno novog sistema ispiranja pisoara.

Za takvu instalaciju potreban je odgovarajući podžbukni elektronski ispirač 09511 ili 09512, u zavisnosti od predviđenog načina napajanja.

Herz Fresh IR f61 12261 i Fresh IR f62 12263 – razlika

U okviru HERZ Fresh IR programa postoje dve odgovarajuće završne ploče različitih boja.

Herz Fresh IR f61 12261 predstavlja belu pokrivnu ploču sa infracrvenim senzorom.

Herz Fresh IR f62 12263 predstavlja pokrivnu ploču sa infracrvenim senzorom u hrom-mat završnoj obradi.

Oba modela izrađena su od ABS plastike i namenjena su kompatibilnim ugradnim sistemima 09511 i 09512.

Njihove spoljne dimenzije iznose 170 × 205 mm.

Osnovna razlika između proizvoda odnosi se na izgled završne površine.

Bela verzija može se uklopiti sa svetlom sanitarnom keramikom i belim zidnim oblogama, dok hrom-mat varijanta pruža metalizirani izgled.

Prilikom izbora potrebno je obratiti pažnju na fabričku šifru, kako bi se naručila odgovarajuća boja.

Primena u hotelima i ugostiteljskim objektima

Herz Unitas Fresh IR f61 može se koristiti u sanitarnim prostorima hotela, restorana, kafića i drugih ugostiteljskih objekata.

U ovim prostorima sanitarna oprema može biti izložena intenzivnoj svakodnevnoj upotrebi.

Elektronski sistem omogućava beskontaktno upravljanje ispiranjem, što smanjuje potrebu korisnika za dodirivanjem zajedničke komande.

Bela završna ploča može se kombinovati sa različitim modelima keramičkih pisoara i zidnim oblogama.

Za pravilan rad potrebno je redovno održavati senzorsku površinu i obezbediti ispravnost ugrađenog elektronskog ispirača.

Kod objekata koji koriste više identičnih sistema, evidencija fabričkih šifara olakšava nabavku rezervnih komponenti.

Primena u tržnim i poslovnim centrima

HERZ elektronski sistemi za ispiranje pisoara mogu se koristiti u tržnim centrima, poslovnim zgradama, kancelarijama i javnim sanitarnim čvorovima.

U objektima sa velikim brojem korisnika beskontaktno ispiranje predstavlja funkcionalnu prednost u odnosu na klasične mehaničke komande.

Kombinovanjem ugradnog ispirača sa odgovarajućom završnom pločom postiže se instalacija kod koje su funkcionalne komponente smeštene iza zidne obloge.

Na vidljivom delu zida nalazi se pokrivna ploča sa senzorom.

Herz 12261 omogućava da završna površina instalacije bude izvedena u beloj boji.

Primena u sportskim i javnim objektima

Senzorski ispirači mogu se koristiti i u sportskim centrima, javnim ustanovama i drugim objektima sa zajedničkim sanitarnim prostorima.

Automatsko upravljanje može doprineti doslednijem aktiviranju ciklusa ispiranja.

Kod takvih instalacija značajna je pravilna montaža i mogućnost servisiranja pojedinačnih komponenti.

Bela pokrivna ploča može se koristiti kao završni element novog sistema ili kao odgovarajući zamenski deo postojećeg kompatibilnog HERZ ispirača.

Pri zameni potrebno je proveriti ne samo boju ploče nego i tačnu šifru ugradnog uređaja.

Mogućnost zamene postojeće ploče

Herz Fresh IR f61 12261 može se koristiti za zamenu odgovarajuće pokrivne ploče postojećeg kompatibilnog sistema.

Pre kupovine potrebno je proveriti da li ugrađeni ispirač nosi oznaku 09511 ili 09512.

Ukoliko je postojeća ploča mehanički oštećena, potrebno je proveriti stanje senzorskog sklopa i ostalih instalacionih komponenti.

Zamena pokrivne ploče ne predstavlja automatsko rešenje za svaki kvar elektronskog sistema.

Problemi sa napajanjem, elektromagnetnim ventilom ili vodovodnom instalacijom zahtevaju odgovarajuću dijagnostiku.

Nakon zamene potrebno je proveriti rad senzora i pravilno aktiviranje ispiranja.

Kontrola potrošnje vode kod elektronskih sistema

Elektronski ispirači omogućavaju upravljanje ciklusima ispiranja prema tehničkim mogućnostima i podešavanjima konkretnog uređaja.

U odnosu na mehaničke sisteme, elektronsko aktiviranje može doprineti doslednijem radu i smanjenju nepotrebnog ručnog aktiviranja.

Stvarna potrošnja vode zavisi od podešavanja ugradnog ispirača, protoka, pritiska i uslova instalacije.

Pokrivna ploča 12261 sama ne određuje količinu vode po jednom ispiranju.

Za precizne podatke o podešavanju i trajanju ciklusa potrebno je koristiti tehničku dokumentaciju podžbuknog ispirača 09511 ili 09512.

Održavanje bele ABS površine

Bela površina pokrivne ploče održava se mekom krpom i blagim sredstvom za čišćenje koje je pogodno za ABS plastiku.

Tokom čišćenja potrebno je izbegavati grube sunđere, metalne žice i jaka abrazivna sredstva.

Agresivni rastvarači mogu negativno uticati na izgled i stanje plastične površine.

Sredstvo za čišćenje preporučljivo je naneti na krpu, a zatim pažljivo obrisati ploču.

Posebno je važno izbegavati direktno usmeravanje velike količine vode ili sredstva za čišćenje u spojeve ploče i senzorsku zonu.

Nakon čišćenja površina se može obrisati suvom mekom krpom.

Održavanje infracrvenog senzora

Senzorska zona predstavlja važan funkcionalni deo modela Herz Fresh IR f61.

Da bi sistem pravilno detektovao prisustvo korisnika, prednja senzorska površina treba da bude čista i bez prepreka.

Naslage kamenca, prljavština i neodgovarajuća sredstva za čišćenje mogu uticati na rad senzora.

Površinu treba čistiti mekom krpom, bez mehaničkog oštećivanja senzorskog dela.

Ukoliko se pojave nepravilnosti u aktiviranju ispiranja, potrebno je proveriti i napajanje i druge komponente kompatibilnog ugradnog sistema.

Za servisiranje elektronskih delova preporučuje se stručno lice.

Sadržaj pakovanja Herz Unitas 12261

Proizvod predstavlja belu HERZ Fresh IR f61 pokrivnu ploču sa senzorom za pisoar.

Osnovni proizvod obuhvata završni senzorski element namenjen kompatibilnom podžbuknom sistemu.

Podžbukni ispirači 09511 i 09512 nisu uključeni.

Elektromagnetni ventil, odgovarajuće napajanje kompletnog ugradnog sistema i vodovodni priključci nisu sastavni deo samostalne pokrivne ploče.

Za formiranje funkcionalnog sistema potrebno je posebno obezbediti odgovarajući HERZ elektronski ispirač i izvesti pravilnu montažu.

Herz Unitas – proizvođač elektronske sanitarne opreme

Herz Unitas je proizvođač sanitarnih armatura i dodatne opreme sa proizvodnom tradicijom koja datira od 1933. godine.

Kompanija razvija proizvode za kupatila, kuhinje i profesionalne sanitarne instalacije.

U okviru asortimana nalaze se mehaničke i elektronske sanitarne armature, podžbukni sistemi, slavine, tuš oprema i odgovarajući rezervni delovi.

Serija Fresh IR obuhvata opremu koja koristi infracrvenu tehnologiju za beskontaktno upravljanje vodom.

Herz Unitas Fresh IR f61 12261 predstavlja belu senzorsku pokrivnu ploču namenjenu podžbuknim elektronskim ispiračima pisoara 09511 i 09512.

Njene osnovne tehničke karakteristike su ABS plastična konstrukcija, bela završna površina, dimenzije 170 × 205 mm i integrisani infracrveni senzor.
