Opis

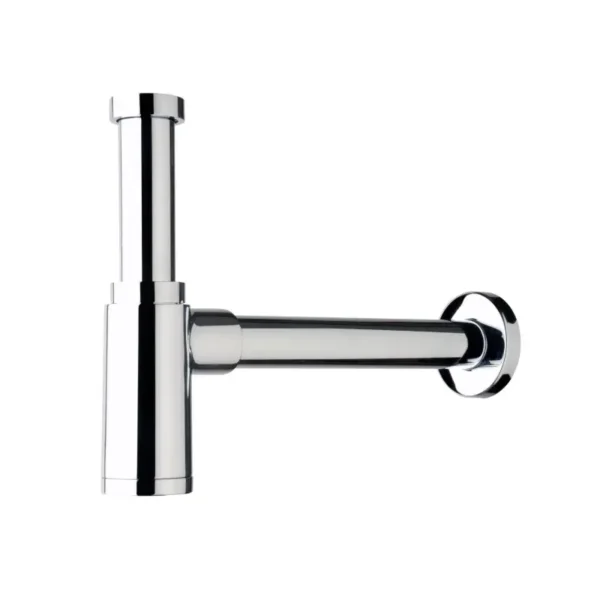

Herz Unitas dekorativni sifon za lavabo G 1¼″ hrom UH16207

Donji sifon za lavabo

Herz Unitas UH16207 je donji deo odvodnog sklopa za lavabo. Postavlja se ispod sanitarne keramike i povezuje gornji odvodni ventil sa zidnom kanalizacionom instalacijom.

Zvanični naziv proizvoda je sifon za umivaonik G 1¼″, dok se u ovom opisu koristi termin lavabo. Model pripada Unitas programu sifona, ventila i drugog pribora.

Osnovne funkcije sifona su:

• prihvat vode iz odvodnog ventila
• odvođenje vode prema kanalizacionoj instalaciji
• formiranje vodenog zatvarača
• smanjenje prolaska neprijatnih mirisa
• povezivanje lavaboa sa zidnim odvodom
• uredno završavanje vidljive instalacije

Dekorativna Design izvedba

Distributerski izvori model 16207 označavaju kao Design sifon, odnosno dekorativni donji deo sifona za lavabo. Takva izvedba namenjena je i instalacijama kod kojih sifonsko telo ostaje vidljivo ispod keramike.

Može se koristiti ispod:

• zidnog lavaboa bez ormarića
• nadgradnog lavaboa na otvorenoj ploči
• lavaboa na metalnoj konzoli
• lavaboa sa otvorenim donjim delom nameštaja
• lavaboa kod kojeg je odvod deo vidljive kompozicije
• lavaboa unutar ormarića, kada prostor odgovara konstrukciji sifona

Kod vidljive montaže važno je pravilno centrirati zidni odvod kako bi sifonsko telo i horizontalna cev bili ravno postavljeni.

Standardni priključak G 1¼″

Model UH16207 ima priključak G 1¼″, standardnu dimenziju koja se koristi kod odvoda za lavabo. Ovaj podatak potvrđuje zvanična stranica proizvođača.

Sifon se može povezati sa kompatibilnim:

• Klik-Klak ventilom G 1¼″
• standardnim odvodnim ventilom
• ventilom sa upravljačkom polugom
• slobodnoprotočnim ventilom
• ventilom za lavabo sa prelivom
• ventilom za lavabo bez preliva

Pre kupovine gornjeg dela treba proveriti:

• dimenziju njegovog donjeg priključka
• dužinu navojnog tela
• debljinu keramike
• prisustvo ili odsustvo preliva
• raspoloživu visinu ispod lavaboa
• kompatibilnost zaptivnih elemenata

Donji deo sifona bez odvodnog ventila

UH16207 predstavlja donji deo sifona, a ne kompletan odvodni set. Gornji ventil koji se ugrađuje u odvodni otvor lavaboa nabavlja se zasebno. Ovakvu klasifikaciju navodi više distributera modela 16207.

Kompletan odvodni sistem najčešće obuhvata:

• gornji odvodni ventil
• priključak G 1¼″
• sifonsko telo UH16207
• horizontalni nastavak prema zidu
• zaptivne elemente
• priključak prema kanalizaciji

Vrsta gornjeg ventila bira se prema konstrukciji lavaboa i željenom načinu zatvaranja odvoda.

Hromirana završna obrada

Model 16207 dostupan je u hromiranoj izvedbi. Distributerske specifikacije ga označavaju kao Unitas Design sifon u hromu, dok pojedini prodavci koriste i termin niklovani sifon. Za naziv i SEO opis koristi se precizniji komercijalni termin hromirana završna obrada.

Hromirani sifon može se kombinovati sa:

• hromiranom slavinom za lavabo
• hromiranim Klik-Klak ventilom
• belim keramičkim lavaboom
• crnim ili sivim lavaboom
• hromiranom kupatilskom galanterijom
• ogledalom sa metalnim detaljima
• kamenim ili mermernim pločama
• kupatilskim nameštajem u dekoru drveta

Kod otvorene montaže preporučljivo je da sifon, slavina i odvodni ventil imaju međusobno usklađene završne obrade.

Funkcija vodenog zatvarača

U sifonskom telu nakon korišćenja ostaje određena količina vode. Ona formira vodeni zatvarač između kupatila i kanalizacione instalacije.

Vodeni zatvarač doprinosi:

• smanjenju prolaska neprijatnih mirisa
• odvajanju kanalizacionog vazduha od prostorije
• pravilnom radu odvodnog sistema
• higijenskoj funkciji lavaboa

Kada se lavabo dugo ne koristi, voda u sifonu može postepeno ispariti. Puštanjem manje količine vode vodeni zatvarač se ponovo formira.

Primena kod zidnog lavaboa

UH16207 može se montirati ispod zidnog lavaboa kada nema zatvorenog kupatilskog ormarića.

Pre postavljanja treba proveriti:

• osu odvodnog otvora lavaboa
• visinu kanalizacionog priključka
• horizontalnu udaljenost do zida
• prostor ispod keramike
• položaj ugaonih ventila
• priključak gornjeg odvodnog ventila
• pristup sifonu radi čišćenja
• mogućnost pravilnog poravnanja

Kod vidljive montaže kanalizacioni otvor treba postaviti u osi odvoda lavaboa kako sifon ne bi bio montiran ukoso.

Primena kod nadgradnog lavaboa

Sifon se može koristiti i uz nadgradni lavabo postavljen na otvorenu radnu ploču ili konzolu.

Kod takve montaže treba uzeti u obzir:

• visinu radne ploče
• visinu keramičke posude
• debljinu radne površine
• dužinu gornjeg odvodnog ventila
• raspoloživ prostor za sifonsko telo
• položaj zidnog odvoda
• horizontalno rastojanje do zida
• mogućnost kasnijeg održavanja

Odvodni ventil mora imati dovoljnu dužinu za prolaz kroz keramički deo lavaboa i eventualne dodatne montažne elemente.

Primena unutar kupatilskog ormarića

Model se može postaviti i unutar kupatilskog ormarića kada unutrašnji raspored omogućava pravilnu montažu.

Pre ugradnje treba proveriti:

• položaj fioka
• dubinu ormarića
• raspored polica
• raspoloživu visinu
• položaj zidnog odvoda
• pristup sifonskom telu
• mogućnost skidanja radi čišćenja

Kod nameštaja sa dubokim fiokama može biti potreban prostorno štedljiv sifon drugačijeg oblika.

Povezivanje sa Klik-Klak ventilom

Herz Unitas UH16207 može se kombinovati sa kompatibilnim Klik-Klak ventilom sa priključkom G 1¼″.

Komplet tada čine:

• Klik-Klak ventil u odvodnom otvoru
• navojni priključak G 1¼″
• donji sifon UH16207
• horizontalna odvodna cev
• zidni kanalizacioni priključak

Klik-Klak ventil omogućava otvaranje i zatvaranje odvoda pritiskom na poklopac, dok sifon odvodi vodu i formira vodeni zatvarač.

Lavabo sa prelivom

Kod lavaboa sa integrisanim prelivom potrebno je koristiti gornji odvodni ventil koji ima odgovarajuće otvore za prihvat vode iz prelivnog kanala.

Treba proveriti:

• konstrukciju lavaboa
• položaj prelivnog kanala
• otvore na telu odvodnog ventila
• pravilno postavljanje zaptivki
• kompatibilnost ventila sa priključkom G 1¼″
• slobodan prolaz vode prema sifonu

Donji sifon nije element koji određuje kompatibilnost sa prelivom; ona prvenstveno zavisi od gornjeg odvodnog ventila.

Lavabo bez preliva

Kod lavaboa bez preliva treba koristiti odvodni ventil namenjen takvoj sanitarnoj keramici.

Najčešće se koriste:

• slobodnoprotočni ventil
• nezatvarajući ventil
• ventil sa stalno otvorenim prolazom
• kompatibilni Klik-Klak ventil, kada ga proizvođač lavaboa dozvoljava

Kod zatvarajućeg ventila lavabo bez preliva nema dodatni put za odvođenje vode, pa slavinu ne treba ostavljati otvorenu bez nadzora.

Montaža sifona

Osnovni postupak montaže obuhvata:

• proveru dimenzije G 1¼″
• postavljanje gornjeg odvodnog ventila
• povezivanje sifona sa ventilom
• pravilno postavljanje zaptivki
• poravnanje sifonskog tela
• usmeravanje izlaznog dela prema zidu
• povezivanje sa kanalizacionim priključkom
• ravnomerno zatezanje spojeva
• puštanje vode
• proveru nepropusnosti

Navojne spojeve treba prvo započeti ručno kako bi se sprečilo ukrštanje navoja. Prekomerno zatezanje može deformisati zaptivke ili oštetiti završnu obradu.

Provera nepropusnosti

Nakon montaže treba proveriti:

• spoj odvodnog ventila i lavaboa
• spoj ventila i sifona
• spojeve sifonskog tela
• horizontalni priključak
• vezu sa zidnom kanalizacijom
• položaj svih zaptivki

Kontrolu treba obaviti pri kontinuiranom protoku i nakon ispuštanja veće količine vode iz lavaboa.

Održavanje sifona

Tokom korišćenja u sifonu se mogu zadržavati:

• dlake
• ostaci sapuna
• pasta za zube
• kozmetički preparati
• kamenac
• sitne nečistoće

Kada voda sporije otiče, potrebno je očistiti gornji ventil i dostupne delove sifona. Pre rastavljanja treba postaviti posudu ispod odvoda jer će iz sifonskog tela isteći voda iz vodenog zatvarača.

Nakon čišćenja treba:

• pregledati zaptivke
• vratiti ih pravilnim redosledom
• ponovo sastaviti sifon
• pustiti vodu
• proveriti protok
• kontrolisati sve spojeve

Čišćenje hromirane površine

Za održavanje se preporučuju:

• mlaka voda
• meka mikrofiber krpa
• blag pH-neutralan deterdžent
• neabrazivni sunđer
• ispiranje čistom vodom
• brisanje mekom suvom krpom

Treba izbegavati:

• abrazivne praškove
• metalne sunđere
• grube četke
• jaka kisela sredstva
• jaka alkalna sredstva
• agresivne rastvarače
• sredstva sa visokom koncentracijom hlora
• struganje oštrim predmetima

Redovno brisanje smanjuje pojavu tragova vode i mineralnih naslaga na hromiranoj površini.

EAN kod i identifikacija proizvoda

Za Herz Unitas sifon 16207 distributerski izvori navode EAN kod 3838963162070.

U skladu sa internim označavanjem proizvoda, u naslovima, opisima i meta podacima koristi se model:

UH16207

Fabrička oznaka 16207 može se navesti u tehničkim podacima radi povezivanja sa katalogom proizvođača.

Sadržaj isporuke

Isporuka obuhvata:

• Herz Unitas donji sifon za lavabo UH16207
• sifonsko telo
• priključne elemente prema fabričkom pakovanju
• zaptivne elemente prema fabričkom pakovanju
