Opis

Herz Unitas sifon za lavabo sa odvodnim ventilom G 1¼″ hrom UH16306

Kompletna odvodna garnitura za lavabo

Herz Unitas UH16306 predstavlja kompletan sklop za povezivanje odvodnog otvora lavaboa sa kanalizacionim priključkom u zidu. Za razliku od proizvoda koji sadrže samo donji sifon, ova garnitura obuhvata i gornji odvodni ventil sa mehanizmom za upravljanje odvodom.

Komplet obavlja nekoliko funkcija:

• prihvata vodu iz lavaboa
• omogućava zatvaranje i otvaranje odvoda
• odvodi vodu prema zidnoj kanalizaciji
• formira vodeni zatvarač
• smanjuje prolazak neprijatnih mirisa
• omogućava uredno izvođenje vidljive instalacije

Zvanična aktuelna Unitas stranica potvrđuje da je model 16306 sifon garnitura za lavabo sa priključkom G 1¼″ i da pripada programu pribora.

Odvodni ventil sa upravljačkim mehanizmom

Na tehničkom prikazu modela vidi se gornji odvodni ventil povezan sa upravljačkom šipkom. Ovakva konstrukcija omogućava upravljanje zatvaranjem i otvaranjem odvoda preko odgovarajućeg mehanizma slavine ili pripadajuće poluge.

Gornji sklop obuhvata:

• odvodni ventil ugrađen u otvor lavaboa
• vidljivi poklopac ventila
• navojni priključak prema sifonu
• upravljačku šipku
• spoj sa odvodnim mehanizmom
• zaptivne elemente prema fabričkom pakovanju

Ovo nije Klik-Klak ventil. Odvodom se upravlja preko mehaničke poluge i šipke, a ne neposrednim pritiskom na poklopac.

Priključak G 1¼″

Gornji priključak garniture ima standardnu dimenziju G 1¼″, koja se koristi kod odvoda za lavabo. Ovu dimenziju navode i aktuelna stranica proizvođača i Unitas katalog.

Pre ugradnje treba proveriti:

• prečnik odvodnog otvora lavaboa
• debljinu keramičkog dela
• konstrukciju preliva
• raspoloživu visinu ispod lavaboa
• položaj zidnog kanalizacionog priključka
• kompatibilnost sa mehanizmom slavine

Odvodne cevi Ø32 mm

Tehnički crtež prikazuje da vertikalni i horizontalni odvodni delovi imaju prečnik Ø32 mm. Ova dimenzija odgovara standardnom odvodu za lavabo i omogućava povezivanje sa odgovarajućom zidnom kanalizacionom cevi ili redukcionom zaptivkom.

Pre povezivanja sa zidnim odvodom treba proveriti:

• prečnik kanalizacione cevi
• potrebu za redukcionom gumom
• dubinu ulaska horizontalne cevi
• položaj rozete
• visinu zidnog priključka
• pravolinijsko poravnanje cevi

Spoj ne treba izvoditi pod bočnim naprezanjem jer može doći do pomeranja zaptivki i curenja.

Cevni sifon u obliku slova U

Donji deo garniture izveden je kao cevni sifon u obliku slova U. U najnižem delu cevi nakon korišćenja ostaje određena količina vode koja formira vodeni zatvarač.

Vodeni zatvarač:

• odvaja kupatilski prostor od kanalizacione cevi
• smanjuje prolazak neprijatnih mirisa
• sprečava direktan prolaz kanalizacionog vazduha
• obnavlja se svakim puštanjem vode

Ako se lavabo duže vreme ne koristi, voda u sifonu može ispariti. Tada je potrebno pustiti manju količinu vode kako bi se zatvarač ponovo formirao.

Maksimalna visina sklopa 265 mm

Prema tehničkom crtežu, maksimalna ukupna visina sklopa iznosi 265 mm. Mera se odnosi na prostor od gornjeg dela odvodnog ventila do najniže tačke sifonske cevi.

Ovaj podatak treba proveriti pri montaži:

• iznad police kupatilskog ormarića
• iznad fioke
• ispod manjeg zidnog lavaboa
• kod nisko postavljenog zidnog odvoda
• kod otvorene konzolne konstrukcije
• prilikom zamene postojećeg sifona

Horizontalna mera do 315 mm

Tehnički prikaz navodi horizontalnu meru sklopa od približno 315 mm. Ona obuhvata rastojanje od zone vertikalnog odvoda prema zidnom priključku.

Pri planiranju treba uzeti u obzir:

• dubinu lavaboa
• udaljenost odvodnog otvora od zida
• položaj sifonskog luka
• dužinu horizontalne cevi
• dubinu njenog ulaska u zid
• mogućnost prilagođavanja instalaciji

Zidni priključak na visini 115 mm

Na tehničkom crtežu prikazana je vertikalna mera od 115 mm između donje zone sifona i ose horizontalnog zidnog priključka.

Ta mera je značajna prilikom:

• određivanja visine kanalizacionog izlaza
• zamene prethodno ugrađenog sifona
• usklađivanja sa postojećim zidnim otvorom
• planiranja položaja sifona ispod lavaboa
• provere prostora u ormariću

Stvarni položaj sklopa zavisi i od debljine lavaboa, dužine ventila i dubine ulaska cevi u zid.

Poklopac odvodnog ventila Ø63 mm

Vidljivi gornji deo odvodnog ventila ima prečnik Ø63 mm. Poklopac naleže preko zone odvodnog otvora i ostaje vidljiv unutar posude lavaboa.

Pre montaže treba proveriti:

• dimenziju odvodnog otvora
• ravnost keramičke površine
• stanje gornje zaptivke
• mogućnost pravilnog centriranja
• kompatibilnost sa prelivnim kanalom lavaboa

Zidna rozeta Ø80 mm

Horizontalna cev opremljena je dekorativnom zidnom rozetom prečnika Ø80 mm. Rozeta prekriva spoj cevi sa zidnim kanalizacionim otvorom i omogućava uredniji završni izgled instalacije.

Rozeta treba da:

• ravnomerno nalegne na zid
• pokrije ivicu odvodnog otvora
• bude centrirana oko cevi
• ostane paralelna sa površinom zida
• ne bude pod pritiskom ili ukoso postavljena

Hromirana završna obrada

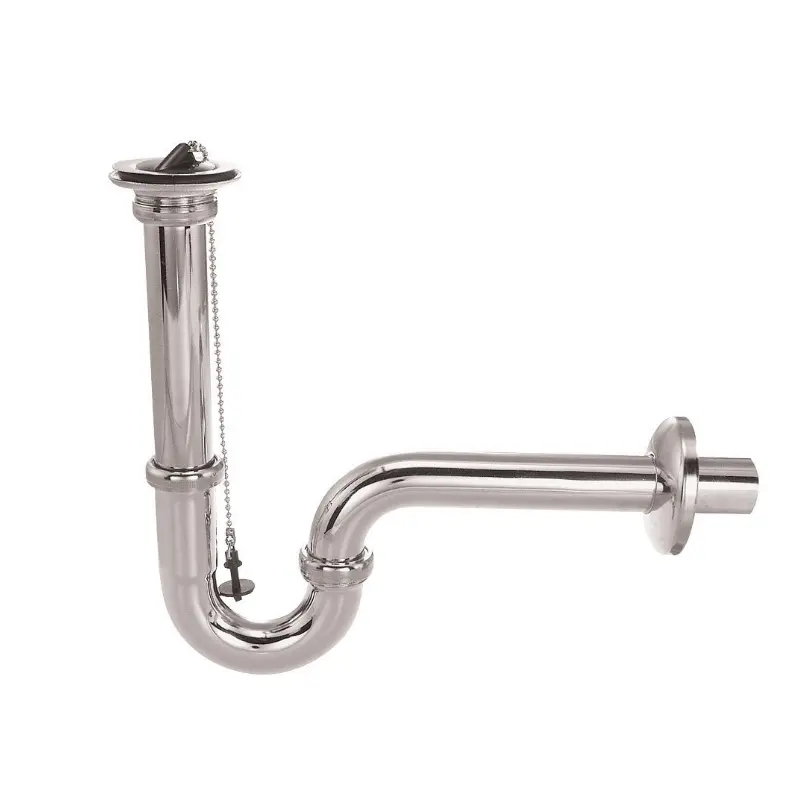

Garnitura je izvedena u hromiranoj završnoj obradi, što je vidljivo na zvaničnom kataloškom prikazu proizvoda.

Hromirana površina može se kombinovati sa:

• hromiranom slavinom za lavabo
• hromiranim ugaonim ventilima
• belim keramičkim lavaboom
• hromiranom kupatilskom galanterijom
• ogledalom sa metalnim detaljima
• otvorenom konzolom
• kupatilskim nameštajem različitih dekora

Kod montaže bez ormarića sifon ostaje vidljiv, pa je završna obrada deo izgleda cele umivaoničke zone.

Lavabo sa prelivom

Konstrukcija odvodnog ventila treba da se uskladi sa prelivnim kanalom konkretnog lavaboa.

Pre montaže potrebno je proveriti:

• da li lavabo ima preliv
• položaj prelivnog kanala
• bočne otvore na telu ventila
• poravnanje ventila sa keramikom
• pravilno postavljanje zaptivki
• slobodan prolaz vode iz preliva

Kompatibilnost sa konkretnim modelom lavaboa treba potvrditi pre konačne ugradnje.

Povezivanje sa slavinom

Upravljačka šipka sifonske garniture predviđena je za povezivanje sa odgovarajućim odvodnim mehanizmom slavine.

Pre spajanja treba proveriti:

• da li slavina ima zadnju odvodnu polugu
• položaj vertikalne upravljačke šipke
• mogućnost povezivanja sa polugom ventila
• slobodu kretanja mehanizma
• prostor između zida, sifona i dovodnih creva
• potpuno otvaranje i zatvaranje odvoda

Kod slavina bez odvodne poluge može biti primereniji zaseban Klik-Klak ili slobodnoprotočni ventil.

Montaža garniture

Osnovni postupak montaže obuhvata:

• čišćenje odvodnog otvora lavaboa
• postavljanje gornje zaptivke
• ugradnju odvodnog ventila
• postavljanje donje zaptivke
• povezivanje upravljačkog mehanizma
• montažu vertikalne cevi
• povezivanje cevnog sifona
• usmeravanje horizontalne cevi prema zidu
• postavljanje rozete
• ravnomerno zatezanje spojeva
• proveru rada ventila
• proveru nepropusnosti

Navojne spojeve treba prvo pravilno započeti rukom, a zatim ih ravnomerno zategnuti bez prekomerne sile.

Provera odvodnog mehanizma

Nakon montaže treba proveriti:

• da li poluga slobodno pomera ventil
• da li se odvod potpuno zatvara
• da li se odvod dovoljno otvara
• da li poklopac pravilno naleže
• da li se voda zadržava kada je ventil zatvoren
• da li voda nesmetano otiče kada je ventil otvoren

Položaj upravljačke šipke može zahtevati fino podešavanje kako bi se dobio pun hod ventila.

Provera nepropusnosti

Nakon povezivanja potrebno je proveriti:

• spoj ventila i lavaboa
• donju zaptivku odvodnog ventila
• spoj vertikalne cevi
• spojeve U-sifona
• horizontalnu odvodnu cev
• priključak prema zidu
• položaj svih zaptivnih elemenata

Kontrolu treba izvršiti pri kontinuiranom protoku i nakon ispuštanja veće količine vode iz prethodno napunjenog lavaboa.

Održavanje sifona

U cevnom sifonu se mogu zadržavati:

• dlake
• ostaci sapuna
• pasta za zube
• kozmetički preparati
• kamenac
• sitne nečistoće

Kada voda sporije otiče, potrebno je proveriti gornji ventil i donji sifonski deo. Pre rastavljanja treba postaviti posudu ispod sifona jer će iz njega isteći voda iz vodenog zatvarača.

Nakon čišćenja potrebno je:

• vratiti zaptivke pravilnim redosledom
• ponovo sastaviti spojeve
• pustiti vodu
• proveriti protok
• kontrolisati eventualno curenje

Održavanje hromirane površine

Za redovno čišćenje preporučuju se:

• mlaka voda
• meka mikrofiber krpa
• blago pH-neutralno sredstvo
• neabrazivni sunđer
• ispiranje čistom vodom
• brisanje suvom mekom krpom

Treba izbegavati:

• abrazivne praškove
• metalne sunđere
• grube četke
• jaka kisela sredstva
• jaka alkalna sredstva
• agresivne rastvarače
• sredstva sa visokom koncentracijom hlora
• dugotrajan kontakt sa sredstvima protiv kamenca
• struganje oštrim predmetima

EAN kod i fabrička oznaka

Za ovaj proizvod katalog navodi:

• fabričku oznaku: 16306
• EAN kod: 3838963163060
• pakovanje u starijem katalogu: 12 komada.

U skladu sa internim označavanjem proizvoda, u SEO sadržaju kao model se koristi oznaka UH16306.

Sadržaj isporuke

Prema nazivu, fotografiji i tehničkom crtežu, garnitura obuhvata:

• odvodni ventil za lavabo
• poklopac odvodnog ventila
• upravljački mehanizam sa šipkom
• vertikalnu priključnu cev
• cevni sifon u obliku slova U
• horizontalnu odvodnu cev
• dekorativnu zidnu rozetu
• spojne i zaptivne elemente prema fabričkom pakovanju.
