Idral pneumatska tipka za WC vodokotlić ugradna bela sa crevom (15405)

Opis

Idral 15405 – ugradna pneumatska tipka za WC vodokotlić

Idral 15405 – pneumatska komanda za ispiranje WC šolje

Idral 15405 predstavlja podžbuknu pneumatsku tipku namenjenu aktiviranju odgovarajućeg mehanizma za ispiranje WC vodokotlića.

Proizvod je razvijen za instalacije u kojima je potrebno postaviti komandu na zasebnu poziciju, umesto neposredno na sam vodokotlić.

Sistem koristi vazdušni impuls koji se prenosi kroz spojno crevo dužine 100 cm.

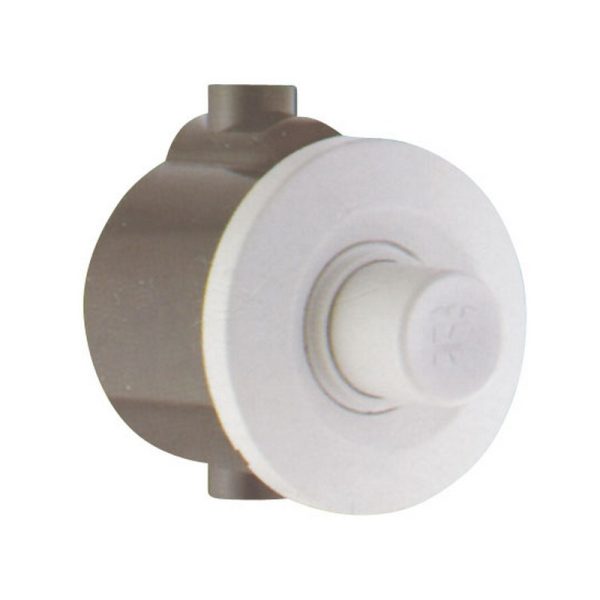

Tipka poseduje kružnu belu prednju masku, centralno dugme i kućište od ABS plastike.

Predviđena je za ugradnju u zid, sa odgovarajućom zaštitnom cevi koja služi za vođenje i zaštitu pneumatskog creva.

Ovakav sistem može se koristiti u sanitarnim prostorima u kojima je značajno pravilno pozicioniranje komande za ispiranje.

Kako funkcioniše pneumatska tipka za vodokotlić?

Idral 15405 koristi pneumatski princip rada.

Kada korisnik pritisne centralno dugme, u mehanizmu tipke stvara se vazdušni impuls.

Impuls se preko odgovarajućeg fleksibilnog creva prenosi do pneumatskog upravljačkog dela kompatibilnog vodokotlića.

Mehanizam vodokotlića zatim pokreće ispiranje WC šolje.

Na ovaj način moguće je aktivirati ispiranje bez direktne mehaničke veze između vidljive tipke i mehanizma.

Pneumatski princip rada razlikuje se od elektronskih sistema koji koriste senzore, kablove i električno napajanje.

Za pravilno funkcionisanje neophodno je da su spojno crevo i pneumatski mehanizam međusobno kompatibilni.

Podžbukna montaža – ugradnja u zid

Idral 15405 namenjen je podžbuknoj montaži.

Pri ovoj vrsti instalacije odgovarajući deo kućišta postavlja se u prethodno pripremljen otvor u zidu.

Nakon završetka montaže prednja bela maska i dugme ostaju dostupni korisniku.

Pneumatsko crevo vodi se kroz zid prema odgovarajućem vodokotliću.

Za zaštitu creva proizvođač isporučuje namensku zaštitnu cev.

Podžbukna konstrukcija omogućava organizovanje komande u skladu sa rasporedom sanitarnog prostora.

Pre izrade zidnog otvora potrebno je proveriti fabrički tehnički crtež i stvarne dimenzije ugradnog kućišta.

Kružna prednja maska prečnika Ø97 mm

Prednji deo tipke ima kružni oblik, sa spoljašnjim prečnikom od 97 mm.

Bela maska predstavlja vidljivi deo proizvoda nakon montaže.

Na centralnom delu nalazi se dugme koje korisnik pritiska radi aktiviranja ispiranja.

Ovakav oblik razlikuje se od pravougaonih aktivacionih ploča koje se koriste na pojedinim drugim sistemima vodokotlića.

Dimenzija Ø97 mm odnosi se na prednju masku, a ne na potrebnu veličinu građevinskog otvora.

Za pravilnu pripremu otvora potrebno je koristiti odgovarajući montažni crtež.

Dimenzije kućišta prema fabričkom crtežu

Tehnički crtež proizvođača prikazuje više dimenzija pneumatske tipke.

• Prečnik prednje maske: Ø97 mm
• Ukupna visina kućišta: 109 mm
• Dimenzija tela prikazana sa bočne strane: 67 mm
• Dimenzija prednjeg sklopa: 43 mm
• Prečnik cilindričnog priključnog dela: Ø34 mm

Ove mere koriste se prilikom planiranja položaja tipke i odgovarajuće ugradnje.

Potrebno je razlikovati spoljne dimenzije uređaja od dimenzija potrebnog montažnog otvora.

Tačna dubina ugradnje zavisi od položaja kućišta i završne zidne obloge.

ABS plastika kao materijal izrade

Idral 15405 izrađen je od ABS plastike.

ABS je termoplastični materijal koji se koristi za proizvodnju različitih sanitarnih elemenata, kućišta i tehničkih komponenti.

Proizvođač navodi kućište u belo-crnoj kombinaciji, sa belom vidljivom prednjom površinom.

Plastična konstrukcija omogućava oblikovanje kružne maske, centralnog dugmeta i priključnih delova.

Za svakodnevno održavanje prednje površine preporučuje se korišćenje meke krpe i blagih sredstava.

Ne preporučuje se korišćenje grubih abrazivnih alata ili jakih rastvarača.

Belo dugme za aktiviranje ispiranja

Na sredini kružne maske nalazi se pneumatsko dugme za aktiviranje ispiranja.

Korisnik pokreće odgovarajući sistem pritiskom na centralni deo.

Dugme se koristi za ručno aktiviranje komande.

Ova konstrukcija razlikuje se od senzorskih sistema koji automatski registruju prisustvo korisnika.

Položaj tipke može se odabrati prema organizaciji sanitarnog prostora, u okviru predviđenih instalacionih mogućnosti.

Kod toaleta namenjenih osobama sa smanjenom pokretljivošću važno je da komanda bude dostupna iz odgovarajućeg položaja.

Pneumatsko crevo dužine 100 cm

Fabrički komplet uključuje spojno crevo dužine 100 cm, odnosno 1 metar.

Crevo služi za prenos pneumatske komande od tipke do odgovarajućeg mehanizma vodokotlića.

Ovaj element predstavlja važan deo sistema jer omogućava fizičko razdvajanje mesta aktiviranja i ispirnog mehanizma.

Prilikom projektovanja potrebno je proveriti stvarnu trasu creva i raspoloživu dužinu.

Preporučuje se izbegavanje oštrih pregiba koji mogu otežati prenos vazdušnog impulsa.

Takođe treba proveriti pravilno povezivanje sa predviđenim priključcima.

Fabrička dužina creva za šifru 15405 iznosi 100 cm, a ne 100 mm.

Zaštitna cev za podžbuknu instalaciju

U kompletu se nalazi zaštitna cev namenjena podžbuknom vođenju pneumatskog creva.

Njena funkcija je zaštita spojnog creva unutar zidne konstrukcije.

Zaštitna cev smanjuje direktan kontakt pneumatskog creva sa građevinskim materijalima.

Prilikom montaže potrebno je obezbediti odgovarajuću trasu i izbeći oštra savijanja.

Položaj zaštitne cevi treba planirati pre završnog zatvaranja zida.

Za pravilnu ugradnju neophodno je poštovati fabričke zahteve i raspored vodokotlića.

Sistem za aktiviranje bez električnog napajanja

Idral 15405 ne koristi elektronski senzor niti zahteva električno napajanje same tipke.

Aktiviranje se vrši preko pneumatskog impulsa.

Zbog toga tipka ne zahteva baterije niti električne vodove za prenos komande do vodokotlića.

Ova karakteristika omogućava primenu u odgovarajućim sanitarnim instalacijama bez posebne elektronske kontrole ispiranja.

Međutim, neophodno je koristiti kompatibilan pneumatski mehanizam.

Standardni mehanički ventil vodokotlića nije automatski kompatibilan samo zato što postoji mogućnost povezivanja creva.

Kompatibilnost sa Idral vodokotlićima

Proizvođač navodi da su odgovarajući Idral WC vodokotlići pripremljeni za povezivanje sa pneumatskom komandom 15405.

To omogućava primenu tipke kao zasebne komande za ispiranje.

Za rad je potreban odgovarajući mehanizam koji prima pneumatski impuls.

U okviru Idral programa dostupan je mehanizam za ispiranje 15410.

Prilikom poručivanja potrebno je proveriti da li odabrani vodokotlić već poseduje odgovarajući mehanizam ili se on nabavlja zasebno.

Idral 15405 nije univerzalna tipka za sve ugradne i nadzidne vodokotliće.

Idral 15410 – odgovarajući mehanizam za ispiranje

U programu dodatne sanitarne opreme proizvođača nalazi se Idral 15410.

Ovaj proizvod predstavlja mehanizam za ispiranje WC vodokotlića sa pneumatskim upravljanjem.

Prema proizvođačevoj specifikaciji, obuhvata ispirni sklop, plastični plovak sa navojnim priključkom 3/8″, gumenu zaptivku i elemente za pričvršćivanje odgovarajućeg vodokotlića.

Za mehanizam 15410 proizvođač navodi protok ispiranja od 1,8 l/s i kapacitet prelivne cevi od 14 l/min.

Ovi podaci odnose se na mehanizam 15410, a ne na samu pneumatsku tipku 15405.

Mehanizam 15410 nabavlja se zasebno, uz proveru kompatibilnosti kompletnog sistema.

Razlika između Idral 15404 i 15405

Idral u svom programu nudi dve izvedbe pneumatskih komandi za WC vodokotliće.

Idral 15404 namenjen je spoljašnjoj, nadzidnoj montaži.

Idral 15405 namenjen je podžbuknoj, ugradnoj montaži.

Obe verzije koriste pneumatski princip aktiviranja ispiranja.

Osnovna razlika odnosi se na konstrukciju kućišta, način pričvršćivanja i izgled završne instalacije.

Za novu ugradnju potrebno je izabrati odgovarajuću verziju prema raspoloživom prostoru i projektu sanitarnog čvora.

Primena u pristupačnim kupatilima

Idral 15405 pripada programu dodatne opreme koji se koristi i u sanitarnim prostorima namenjenim osobama sa invaliditetom.

Pneumatska komanda omogućava postavljanje dugmeta na poziciju koja ne mora biti neposredno na samom vodokotliću.

Ova mogućnost može biti značajna u kupatilima gde korisnik ima poteškoće sa dohvatom standardne komande.

Položaj tipke treba uskladiti sa potrebama korisnika, mogućnošću pristupa i dužinom spojnog creva.

Pored odgovarajuće komande, pristupačni sanitarni prostor zahteva i pravilno postavljenu WC šolju, rukohvate i dovoljan slobodan prostor.

Sama ugradnja pneumatske tipke ne garantuje potpunu pristupačnost toaleta.

Primena u zdravstvenim ustanovama

Pneumatske komande mogu se koristiti u odgovarajućim sanitarnim prostorima bolnica, zdravstvenih ustanova i rehabilitacionih centara.

Mogućnost odvojenog postavljanja komande omogućava prilagođavanje rasporeda sanitarnog prostora.

Podžbukna konstrukcija ostavlja vidljivim kružnu prednju masku i centralno dugme.

Za profesionalnu upotrebu značajna je pravilna montaža, održavanje pneumatskog creva i kompatibilnost sa mehanizmom vodokotlića.

Primena u domovima za stare

Idral 15405 može se koristiti i u toaletima domova za stare, kada je predviđen kompatibilan pneumatski sistem za ispiranje.

Mogućnost postavljanja tipke na odgovarajuće mesto može olakšati pristup korisnicima sa smanjenom pokretljivošću.

U takvim prostorima važno je da komanda bude dostupna i jednostavna za korišćenje.

Potrebno je proveriti odgovarajuću visinu montaže i rastojanje od WC šolje.

Primena u hotelima i javnim objektima

Model 15405 može se koristiti u hotelskim, poslovnim i javnim sanitarnim prostorima sa kompatibilnim sistemom za ispiranje.

Bela kružna maska uklapa se sa belom sanitarnom keramikom i odgovarajućom dodatnom opremom.

Podžbukna montaža omogućava postavljanje komande bez velikog spoljašnjeg kućišta.

Za redovnu upotrebu važno je obezbediti mogućnost pristupa instalaciji radi provere spojnog creva i mehanizma.

Održavanje pneumatske tipke

Za čišćenje prednje maske preporučuje se korišćenje meke krpe i blagog sredstva pogodnog za ABS plastiku.

Nakon čišćenja površinu treba obrisati.

Ne preporučuje se upotreba metalnih žica, grubih abrazivnih sunđera ili agresivnih rastvarača.

Posebnu pažnju treba posvetiti centralnom dugmetu i prostoru oko njega.

Prilikom održavanja potrebno je proveriti da li dugme može slobodno da se pritisne i vrati u početni položaj.

Provera pneumatskog povezivanja

Ako pritiskom na tipku ne dolazi do ispiranja, potrebno je proveriti više elemenata sistema.

Prvo treba utvrditi da li je pneumatsko crevo pravilno povezano sa tipkom i odgovarajućim mehanizmom.

Zatim treba proveriti da li postoje oštri pregibi ili mehanička oštećenja creva.

Potrebno je proveriti i stanje samog mehanizma vodokotlića.

Nepravilno funkcionisanje ne mora značiti da je uzrok u samoj tipki.

Servisiranje treba obavljati prema uputstvu proizvođača i konstrukciji instalacije.

Šta je potrebno za kompletnu montažu?

Za funkcionalan sistem ispiranja potrebni su odgovarajući elementi.

• Pneumatska komanda: Idral 15405
• Spojno crevo: 100 cm, uključeno
• Zaštitna cev: za podžbuknu instalaciju, uključena
• Montažni pribor: uključen
• WC vodokotlić: kompatibilan sa pneumatskim upravljanjem, zasebno
• Mehanizam za ispiranje: odgovarajući pneumatski mehanizam, zasebno ako nije ugrađen
• Vodovodni priključci: prema konstrukciji vodokotlića
• WC šolja: odgovarajući sanitarni proizvod, zasebno

Pre ugradnje potrebno je proveriti usklađenost svih delova sistema.

Sadržaj pakovanja Idral 15405

Prema fabričkom tehničkom listu, proizvod sadrži:

• Pneumatsku tipku: Idral 15405
• Kućište: belo-crna ABS plastika
• Spojno pneumatsko crevo: 100 cm
• Zaštitnu cev: za podžbukno vođenje creva
• Komplet za pričvršćivanje: uključen

Proizvod predstavlja ugradnu komandu sa pripadajućim priključnim i montažnim delovima.

WC vodokotlić nije uključen.

Pneumatski mehanizam za ispiranje nije uključen.

WC šolja i ostala vodovodna oprema kupuju se zasebno.

Idral – italijanski proizvođač sanitarne opreme

Idral je italijanski proizvođač sanitarnih armatura, sistema za upravljanje vodom i opreme namenjene privatnim, javnim i profesionalnim sanitarnim prostorima.

U asortimanu se nalaze slavine, sistemi za ispiranje, sanitarna keramika, rukohvati i dodatna oprema za osobe sa invaliditetom.

Idral 15405 predstavlja ugradnu pneumatsku komandu za WC vodokotlić, izrađenu od ABS plastike, sa spojnim crevom dužine 100 cm i zaštitnom cevi za podžbuknu instalaciju.

Njene ključne karakteristike su bela kružna prednja maska Ø97 mm, pneumatsko aktiviranje bez električnog napajanja i komplet za ugradno povezivanje sa kompatibilnim vodokotlićem.
