JIKA Golem Antivandal sifonski pisoar sa radar senzorom 24 V beli (H8430700004831)

Opis

Sifonski pisoar sa automatskim radarskim ispiranjem

JIKA Golem Antivandal H8430700004831 je zidni keramički pisoar sa ugrađenim radarskim sistemom za automatsko aktiviranje ispiranja. Senzor registruje prisustvo i korišćenje bez potrebe za pritiskanjem tipke ili dodirivanjem ventila.

Elektronsko upravljanje prilagođeno je sanitarnim prostorima sa većom frekvencijom korisnika, gde su važni kontrolisana potrošnja vode, beskontaktno aktiviranje i smanjen broj spolja dostupnih instalacionih elemenata.

Proizvod pripada kolekciji JIKA Golem i izrađen je kao komplet sa keramičkim telom, sifonom, radarskom elektronikom, elektromagnetnim ventilom, priključnim elementima i priborom za montažu.

Antivandal konstrukcija

Oznaka Antivandal odnosi se na izvedbu prilagođenu javnim i tehničkim sanitarnim prostorima u kojima postoji povećan rizik od grubog korišćenja, neovlašćenog rukovanja ili namernog oštećenja opreme.

Kod ovog modela:

• dovod vode nalazi se iza keramičkog tela
• elektronika je skrivena iza pisoara
• nema dostupne ručne tipke za ispiranje
• elektromagnetni ventil i priključci nisu izloženi korisniku
• keramičko telo pričvršćuje se direktno na zid
• radarski sistem aktivira ispiranje bez kontakta

Antivandal izvedba pogodna je za:

• javne toalete
• tržne centre
• železničke i autobuske stanice
• aerodrome
• stadione
• sportske centre
• škole i fakultete
• industrijske objekte
• proizvodne pogone
• poslovne zgrade
• ugostiteljske objekte
• servisne i tehničke prostorije

Proizvođač proizvod eksplicitno klasifikuje kao vandal-proof pisoar.

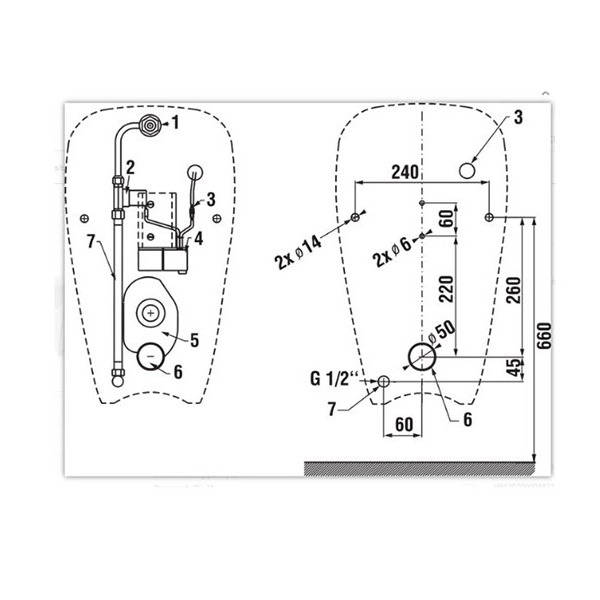

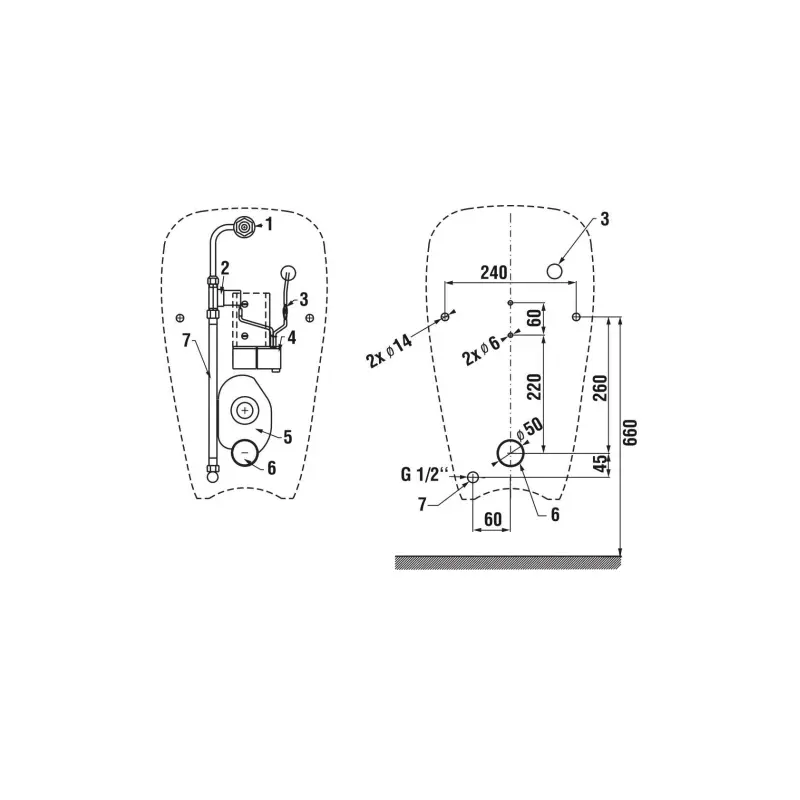

Dimenzije 310 × 340 × 535 mm

Osnovne dimenzije keramičkog pisoara iznose:

• Širina: 310 mm
• Dubina: 340 mm
• Visina: 535 mm

Kompaktna širina omogućava postavljanje pojedinačne jedinice ili formiranje niza od više pisoara, uz odgovarajući osovinski razmak i pregrade između korisničkih mesta.

Prilikom projektovanja potrebno je uzeti u obzir:

• završni nivo poda
• visinu montaže pisoara
• osovinu dovoda vode
• položaj kanalizacionog priključka
• prostor za elektroniku i ventil
• položaj izvora napajanja
• osovinski razmak između više pisoara
• položaj pregrada
• prostor za čišćenje i servisiranje
• zahteve pristupačnosti objekta

Unutrašnji dovod vode

JIKA Golem H8430700004831 ima unutrašnji dovod vode sa zadnje strane. Priključak se nalazi iza keramičkog tela, tako da dovodna cev nije vidljiva niti dostupna korisniku.

Unutrašnji dovod omogućava:

• skriveno povezivanje sa instalacijom
• manji broj spoljašnjih elemenata
• uredniji izgled sanitarnog prostora
• lakše čišćenje spoljne površine
• smanjenu mogućnost oštećenja priključka
• povezivanje sa uključenim elektromagnetnim ventilom
• primenu u antivandal instalacijama

Položaj dovoda proizvođač definiše kao zadnji horizontalni priključak.

Automatski radar senzor

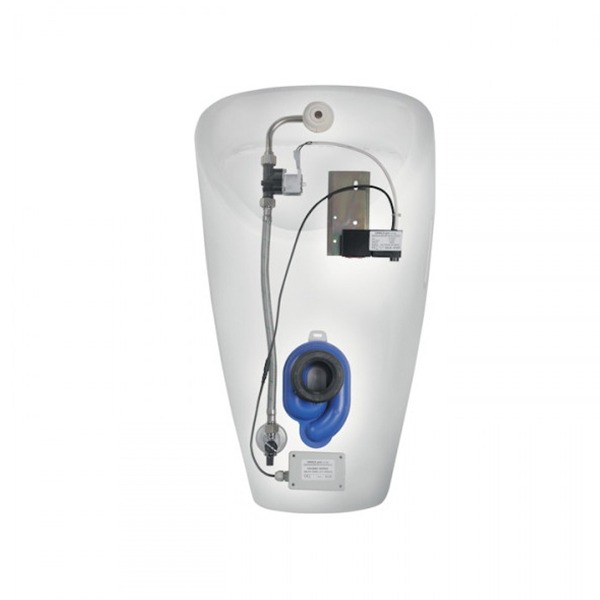

Pisoar je opremljen radarskom elektronikom pričvršćenom na montažnu šinu. Radar senzor registruje korisnika kroz keramičko telo i aktivira program ispiranja bez spoljne senzorske površine.

Radarski sistem omogućava:

• automatsko prepoznavanje korišćenja
• aktiviranje bez dodirivanja
• skrivanje senzora iza keramike
• smanjen rizik od oštećenja senzora
• kontrolisano otvaranje elektromagnetnog ventila
• ujednačeno funkcionisanje u javnim prostorima
• manji broj vidljivih instalacionih elemenata

Pošto senzor nije vidljiv na prednjoj strani pisoara, komplet zadržava jednostavan keramički oblik bez spoljne tipke ili prozora infracrvenog senzora.

Napajanje 24 V DC

Elektronski sistem pisoara radi na niskom naponu od 24 V DC. Na zvaničnoj stranici proizvod je označen kao verzija sa radarskim senzorom i mrežnim napajanjem.

Odgovarajući mrežni transformator poručuje se zasebno. JIKA navodi napajanja namenjena za:

• instalacije sa 1–5 pisoara
• instalacije sa 6–9 pisoara

Prilikom projektovanja električne instalacije potrebno je proveriti:

• broj povezanih pisoara
• ukupnu snagu sistema
• položaj transformatora
• dostupnost servisnog prostora
• dužinu niskonaponskog voda
• zaštitu spojeva od vlage
• način vođenja instalacije iza zida
• lokalne propise za električnu opremu u sanitarnim prostorima

Električno povezivanje treba da izvede stručno lice u skladu sa tehničkim uputstvom proizvođača.

Elektromagnetni ventil

Komplet sadrži elektromagnetni ventil koji upravlja protokom vode prema keramičkom pisoaru. Radar elektronika šalje signal ventilu nakon registrovanog korišćenja.

Elektromagnetni ventil omogućava:

• automatsko otvaranje dovoda vode
• kontrolisano trajanje ispiranja
• zatvaranje bez ručne intervencije
• povezivanje sa sistemom napajanja 24 V DC
• ponovljivo doziranje vode
• rad bez spoljne aktivacione tipke

Ventil mora biti pravilno povezan sa dovodnim crevima, ugaonim ventilom i unutrašnjim priključkom pisoara.

Ugaoni ventil sa filterom i nepovratnim ventilom

U sadržaj kompleta uključen je ugaoni ventil sa filterom i nepovratnim ventilom.

Filter služi za zadržavanje čvrstih nečistoća iz vodovodne instalacije koje bi mogle ometati rad elektromagnetnog ventila.

Nepovratni ventil sprečava neželjeno vraćanje vode prema dovodnoj instalaciji.

Ovaj sklop omogućava:

• lokalno zatvaranje dovoda vode
• servisiranje pisoara
• zaštitu elektromagnetnog ventila
• filtriranje mehaničkih nečistoća
• kontrolu pravca protoka
• stabilnije automatsko ispiranje

Filter treba periodično pregledati i čistiti, naročito nakon radova na vodovodnoj mreži.

Sifon i priključci uključeni

Za razliku od keramičkih pisoara kod kojih se sifon poručuje zasebno, model H8430700004831 isporučuje se sa sifonom i potrebnim priključnim elementima.

Sifon služi za:

• povezivanje pisoara sa kanalizacijom
• formiranje vodenog zatvarača
• sprečavanje povratka neprijatnih mirisa
• usmeravanje otpadne vode
• omogućavanje čišćenja odvodnog sistema

Na stranici proizvoda navedeno je područje podešavanja količine od 0,5 do 4 l, koje treba uskladiti sa podešavanjem ispiranja i uslovima instalacije.

Potrošnja vode 0,5 l

Proizvođač navodi prosečnu potrošnju vode od 0,5 l po ispiranju, kao i minimalnu količinu ispiranja od 0,5 l.

Stvarna potrošnja može zavisiti od:

• podešavanja elektronike
• trajanja otvaranja elektromagnetnog ventila
• pritiska vode
• stanja filtera
• podešavanja sistema
• učestalosti korišćenja
• servisnog programa ispiranja
• kvaliteta vodovodne instalacije

Količina vode mora biti dovoljna da ispere unutrašnju keramičku površinu i prenese nečistoće kroz sifon.

Antibak glazirani unutrašnji kanal

JIKA navodi Antibak obradu unutrašnjeg ispirnog kanala i odvoda. Ovi delovi su glazirani kako bi površina bila glađa i kako bi se smanjilo prijanjanje nečistoća.

Antibak obrada doprinosi:

• smanjenom zadržavanju nečistoća
• lakšem ispiranju unutrašnjih kanala
• jednostavnijem održavanju odvoda
• smanjenom taloženju naslaga
• higijeni teško dostupnih unutrašnjih delova
• očuvanju protočnosti sifonskog sistema

Antibak površina ne zamenjuje redovno čišćenje, pravilno podešeno ispiranje i periodično održavanje sifona.

Bela sanitarna keramika

Keramičko telo izrađeno je u standardnoj beloj boji, označenoj kao 000 White.

Bela glazirana površina omogućava:

• vizuelnu kontrolu čistoće
• povezivanje sa drugim belim sanitarnim elementima
• kombinovanje sa hromiranim i inox detaljima
• primenu u različitim stilovima javnih toaleta
• jednostavno uočavanje naslaga
• standardizovano opremanje većih objekata

Pisoar se može kombinovati sa sivim, antracit, belim ili cementnim zidnim i podnim pločicama.

Komplet za pričvršćivanje

Komplet za pričvršćivanje uključen je u isporuku. Takođe je priložen montažni šablon koji olakšava označavanje položaja priključaka i tačaka pričvršćenja.

Pričvrsni sistem treba koristiti uz proveru:

• vrste i nosivosti zida
• debljine završne obloge
• položaja vodovodne instalacije
• položaja kanalizacionog priključka
• planirane visine montaže
• ravnosti završne površine zida
• stabilnosti keramičkog tela

Kod lakih pregradnih zidova potrebno je predvideti odgovarajuću noseću konstrukciju ili ugradni modul.

Ugradni sistem za pisoar

Na zvaničnoj stranici kao kompatibilan proizvod naveden je JIKA Modul sistem za pisoar. Ugradni modul omogućava formiranje stabilne noseće konstrukcije i precizno pozicioniranje instalacionih priključaka.

Ugradni sistem može olakšati:

• određivanje visine pisoara
• pričvršćivanje na lakom pregradnom zidu
• pozicioniranje odvoda
• pozicioniranje dovoda vode
• skrivanje instalacija
• pripremu zida za završnu oblogu
• formiranje niza od više pisoara

Pre izbora modula potrebno je proveriti kompatibilnost sa konkretnom verzijom Golem pisoara i status dostupnosti proizvoda.

Ugradnja pisoara

Osnovni postupak montaže obuhvata:

1. proveru šifre i sadržaja kompleta
2. određivanje završne visine poda
3. označavanje ose pisoara
4. pozicioniranje dovoda vode
5. pozicioniranje kanalizacionog priključka
6. pripremu električnog napajanja 24 V DC
7. postavljanje montažne šine sa radar elektronikom
8. ugradnju ugaonog ventila sa filterom
9. povezivanje elektromagnetnog ventila
10. postavljanje sifona i priključaka
11. završetak zidne obloge
12. pričvršćivanje keramičkog pisoara
13. povezivanje priključnih creva
14. povezivanje elektronike sa napajanjem
15. proveru nepropusnosti
16. podešavanje radarskog sistema
17. probno automatsko ispiranje
18. proveru količine vode i oticanja

Ugradnju treba izvesti prema JIKA instalacionom priručniku i pravilima sanitarne i elektro struke.

Provera radarskog senzora

Nakon montaže potrebno je proveriti da senzor pouzdano registruje korisnika i da ne dolazi do neželjenog aktiviranja zbog instalacija ili predmeta u neposrednoj blizini.

Provera obuhvata:

• zonu detekcije
• vreme registrovanja korisnika
• trenutak aktiviranja ispiranja
• trajanje otvaranja ventila
• količinu vode
• odsustvo lažnog aktiviranja
• rad više pisoara u nizu
• stabilnost napajanja
• ponašanje nakon prekida električne energije

Podešavanje treba izvršiti prema uputstvu proizvođača.

Ugradnja više pisoara u nizu

Zbog širine od 310 mm model se može koristiti u nizu sa više pisoara, uz pravilno projektovanje osovinskog razmaka i pregrada.

Kod zajedničke instalacije potrebno je uskladiti:

• visinu svih keramičkih tela
• međusobni osovinski razmak
• položaj pregrada
• zajedničku vodovodnu trasu
• kanalizacionu instalaciju
• broj senzora na jednom napajanju
• položaj mrežnog transformatora
• pristup ventilima i filterima
• označavanje niskonaponskih kablova

Odgovarajuće napajanje bira se prema broju ugrađenih senzora.

Kompatibilne pregrade

Na stranici proizvoda navedene su JIKA Split pregrade za pisoare kao kompatibilni proizvodi. Pregrade se koriste između susednih pisoara radi povećanja privatnosti i organizovanja korisničkih mesta.

Pri određivanju položaja pregrade treba uzeti u obzir:

• osovinu pisoara
• širinu korisničkog mesta
• dubinu keramičkog tela
• visinu pregrade
• način pričvršćivanja
• vrstu zidne obloge
• prostor za čišćenje

Kompatibilnost i dostupnost pregrade treba proveriti pre poručivanja, jer je i osnovni model pisoara označen kao proizvod koji se više ne proizvodi.

Čišćenje sanitarne keramike

Za redovno održavanje koristi se meka krpa ili neabrazivni sunđer i sredstvo namenjeno sanitarnoj keramici.

Potrebno je redovno čistiti:

• unutrašnju površinu pisoara
• zonu ispiranja
• odvodni otvor
• sifon
• spoljne bočne površine
• spoj keramike i zida
• područje ispod donje ivice
• dostupne delove priključaka

Ne treba koristiti metalne četke i gruba abrazivna sredstva koja mogu oštetiti keramičku glazuru.

Održavanje filtera i ventila

Ugaoni ventil sa filterom treba periodično pregledati, naročito ako se primeti smanjen protok ili nepotpuno ispiranje.

Održavanje obuhvata:

• zatvaranje dovoda vode
• čišćenje filtera
• proveru nepovratnog ventila
• proveru elektromagnetnog ventila
• pregled priključnih creva
• proveru zaptivki
• ponovno otvaranje dovoda
• probno automatsko ispiranje

Pre servisiranja elektroniku treba isključiti sa napajanja.

Sprečavanje urinskog kamenca

Pravilno podešeno ispiranje i redovno održavanje smanjuju pojavu urinskog kamenca u sifonu i odvodnom sistemu.

Na nastanak naslaga utiču:

• tvrdoća vode
• broj korisnika
• količina vode po ispiranju
• učestalost korišćenja
• intervali čišćenja
• stanje sifona
• stanje filtera
• zadržavanje nečistoća

Sredstva za uklanjanje naslaga moraju biti kompatibilna sa sanitarnom keramikom, zaptivkama i priključnim komponentama.

Garancija od 10 godina

JIKA za keramički pisoar navodi garanciju od 10 godina. Garancija se odnosi na keramički proizvod bez elektronike i dodatne opreme. Za radar senzor, elektromagnetni ventil, napajanje i druge komponente važe zasebni garancijski uslovi.

Za ostvarivanje prava iz garancije potrebno je sačuvati:

• dokaz o kupovini
• šifru proizvoda H8430700004831
• garantnu dokumentaciju
• podatke o prodavcu
• dokumentaciju o pravilnoj montaži, kada je zahtevana
• podatke o ugrađenoj elektronici i napajanju

Status proizvoda

JIKA zvanična stranica označava H8430700004831 kao proizvod koji se više ne proizvodi.

To znači da pre prodaje ili poručivanja treba proveriti:

• raspoloživost na postojećem lageru
• dostupnost rezervnih delova
• dostupnost odgovarajućeg napajanja
• kompatibilnost nove dodatne opreme
• mogućnost zamene aktuelnim modelom
• servisnu podršku za elektroniku
• dostupnost kompatibilnog ugradnog modula

Ovaj podatak treba jasno navesti u internoj evidenciji proizvoda kako se kupcu ne bi obećala fabrička dostupnost modela.

Primena

JIKA Golem Antivandal H8430700004831 namenjen je za:

• javne toalete
• poslovne zgrade
• tržne centre
• aerodrome
• železničke stanice
• autobuske stanice
• stadione
• sportske centre
• škole i fakultete
• restorane i kafiće
• hotele
• industrijske objekte
• proizvodne pogone
• servisne centre
• administrativne ustanove
• tehničke sanitarne prostorije
• objekte sa automatskim upravljanjem ispiranjem

Sadržaj isporuke

Artikal obuhvata:

• JIKA Golem Antivandal keramički pisoar
• unutrašnji dovod vode
• zadnji horizontalni priključak
• radar elektroniku na montažnoj šini
• elektromagnetni ventil
• priključna creva
• ugaoni ventil sa filterom
• nepovratni ventil
• ulazni ventil sa zaptivkama
• sifon
• priključne elemente
• komplet za pričvršćivanje
• montažni šablon
• belu glaziranu keramičku površinu
• Antibak glazirani unutrašnji kanal i odvod

Zasebno se poručuje:

• odgovarajuće mrežno napajanje 24 V DC za planirani broj pisoara.
