KOLO Alex zidni pisoar sa skrivenim dovodom vode beli (66000)

Opis

Zidni pisoar sa skrivenim priključcima

KOLO Alex 66000 je zidni viseći pisoar namenjen za instalacije kod kojih su dovod vode, sifonski priključak i odvodna cev smešteni iza keramičkog tela. Takva konstrukcija smanjuje broj vidljivih cevi i omogućava uredniji izgled završene sanitarne prostorije.

Zidna montaža ostavlja podnu površinu ispod proizvoda slobodnom, što olakšava redovno pranje poda i održavanje prostora oko pisoara.

Model se može koristiti kao pojedinačni pisoar ili kao deo niza u većim sanitarnim prostorijama, uz pravilno projektovan osovinski razmak, dovodne priključke, odvodnu instalaciju i pregrade između korisničkih mesta.

Serija KOLO Alex

Alex je starija KOLO serija pisoara koja se u različitim katalozima i prodajnim dokumentima pojavljuje i u okviru programa Nova i Nova Pro. Model 66000 predstavlja varijantu sa zadnjim dovodom vode i horizontalnim odvodom.

Pored osnovnog keramičkog pisoara, serija je obuhvatala ili podržavala:

• rešetke za odvod
• horizontalne i vertikalne sifone
• ručne ventile za ispiranje
• automatske radarske ventile
• mrežno ili baterijski napajane sisteme
• ugradne module za pisoare
• montažne komplete

Skriveni zadnji dovod vode

Model 66000 ima dovod vode sa zadnje strane. Priključak se nalazi iza keramičkog tela, zbog čega nema vidljive cevi koja ulazi u pisoar odozgo.

Skriveni zadnji dovod omogućava:

• uredniji izgled instalacije
• smanjen broj izloženih priključaka
• lakše čišćenje spoljne površine
• manju dostupnost instalacionih elemenata korisnicima
• povezivanje sa automatskim ventilom
• ugradnju uz instalacioni zid ili odgovarajući modul

Zvanični i prodajni izvori za model 66000 dosledno navode zadnji dovod vode.

Horizontalni odvod prema zidu

Odvod modela KOLO Alex 66000 usmeren je horizontalno, prema zadnjoj strani pisoara. Kanalizacioni priključak zato se priprema u zidu ili instalacionom prostoru iza keramičkog tela.

Horizontalni odvod omogućava:

• skrivanje kanalizacione cevi
• povezivanje sa sifonom A99021
• slobodnu podnu površinu
• uredniji izgled sanitarne prostorije
• postavljanje više pisoara u nizu
• povezivanje sa ugradnim instalacionim sistemom

Fabrička oznaka 66000000 u KOLO cenovniku opisana je kao Alex pisoar sa dovodom sa zadnje strane i horizontalnim odvodom.

Sanitarni fajans

KOLO Alex 66000 izrađen je od sanitarnog fajansa. Ovaj materijal predstavlja keramičku osnovu sa glaziranom završnom površinom, namenjenu za sanitarnu opremu koja je redovno izložena vodi i sredstvima za održavanje.

Sanitarni fajans omogućava:

• glatku završnu površinu
• vizuelnu kontrolu čistoće
• redovno pranje
• stabilnost oblika
• zidnu montažu
• kombinovanje sa drugom belom sanitarnom keramikom

Bela boja

Pisoar se isporučuje u beloj boji. Bela glazirana površina omogućava povezivanje sa standardnim belim WC šoljama, lavaboima i drugim sanitarnim elementima.

Može se kombinovati sa:

• belom sanitarnom keramikom
• hromiranim ventilima
• inox sanitarnim elementima
• sivim i antracit pločicama
• pločicama sa efektom cementa
• keramičkim pregradama za pisoare
• automatskim radarskim sistemima
• tehničkim instalacionim modulima

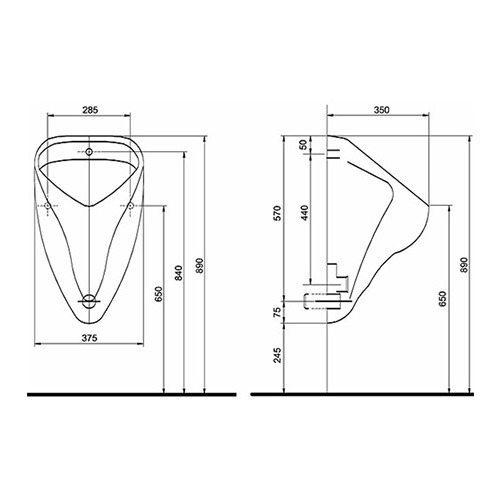

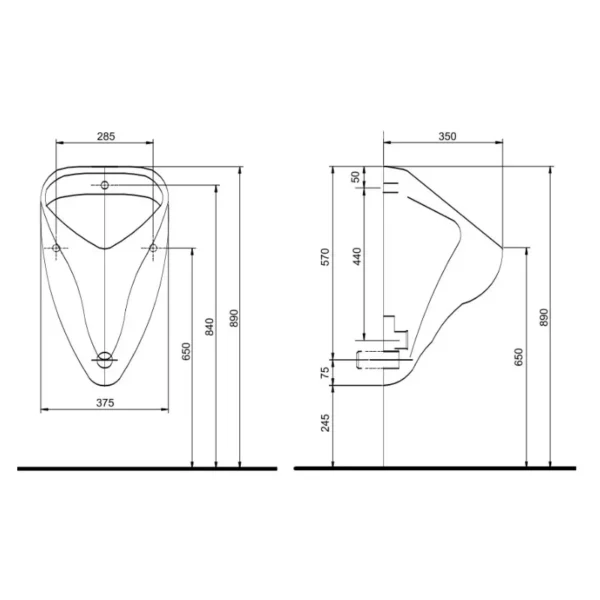

Dimenzije 645 × 375 × 350 mm

Prema podacima sa dostavljene E-Catalog stranice, dimenzije modela iznose:

• Visina: 645 mm
• Širina: 375 mm
• Dubina: 350 mm

U pojedinim starijim tehničkim i prodajnim izvorima širina je zaokružena na 380 mm, pa se pre izvođenja instalacija preporučuje provera stvarnog proizvoda ili originalnog tehničkog crteža.

Prilikom planiranja prostora potrebno je uzeti u obzir:

• završni nivo poda
• visinu montaže
• položaj zadnjeg dovoda
• položaj horizontalnog odvoda
• dubinu od 350 mm
• osovinski razmak između više pisoara
• položaj pregrada
• slobodan prostor ispred proizvoda
• pristup sistemu za ispiranje radi servisiranja

Visina keramičkog tela 645 mm

Ukupna visina keramičkog tela iznosi približno 645 mm. Konačna visina montaže ne određuje se samo prema ovoj dimenziji, već zavisi od namene objekta i korisničke grupe.

Pri određivanju visine treba uzeti u obzir:

• završni nivo poda
• visinu donje ivice pisoara
• visinu korisničke ivice
• položaj zadnjeg dovoda
• centar horizontalnog odvoda
• položaj senzora ili aktivacione tipke
• ugradnju za odrasle ili decu
• zahteve pristupačnosti
• položaj susednih pisoara

Širina približno 375 mm

Širina keramičkog tela iznosi približno 375 mm. Pojedini katalozi navode zaokruženu širinu od 380 mm, što može poticati od načina merenja ili zaokruživanja.

Kod postavljanja više pisoara u nizu potrebno je dodatno predvideti:

• osovinski razmak
• prostor za korisnika
• debljinu pregrada
• položaj priključaka
• servisni pristup
• zahteve sanitarnog projekta

Širina keramičkog tela nije isto što i minimalna širina korisničkog mesta.

Dubina približno 350 mm

KOLO Alex izlazi približno 350 mm od završne površine zida. Ova mera utiče na slobodan prolaz, položaj vrata, pregrada i druge sanitarne opreme.

Prilikom projektovanja treba proveriti:

• udaljenost od suprotnog zida
• slobodan prostor ispred pisoara
• dubinu pregrade
• položaj podnog slivnika
• mogućnost čišćenja bočnih površina
• pristup servisnim elementima
• dubinu instalacionog zida

Masa približno 11,5 kg

Dostavljena E-Catalog stranica navodi masu proizvoda od približno 11,5 kg.

Masa proizvoda važna je za:

• izbor pričvrsnog sistema
• proveru nosivosti zida
• planiranje transporta
• skladištenje
• ručno prenošenje
• zaštitu proizvoda tokom montaže

Zidna konstrukcija mora da primi i dodatna opterećenja koja mogu nastati tokom korišćenja.

Trouglasti oblik keramičkog tela

E-Catalog oblik modela opisuje kao trouglasti. Reč je o keramičkom telu koje se sužava prema donjoj i prednjoj zoni, sa zaobljenim prelazima i naglašenom gornjom širinom.

Takav oblik omogućava:

• usmeravanje unutrašnje površine prema odvodu
• kompaktno povezivanje sa zidom
• skrivanje zadnjih priključaka
• postavljanje više pisoara u nizu
• pristup bočnim površinama radi čišćenja

Kompatibilni sifon A99021

KOLO A99021 je kompatibilni sifon za pisoar sa horizontalnim odvodom. Navodi se uz Alex 66000 u više starijih KOLO kataloga i prodajnih izvora.

Sifon A99021 služi za:

• povezivanje pisoara sa zidnim odvodom
• formiranje vodenog zatvarača
• sprečavanje povratka neprijatnih mirisa
• pravilno odvođenje vode
• povezivanje sa automatskim sistemom ispiranja

Pre poručivanja treba proveriti dostupnost originalnog sifona i kompatibilnost sa konkretnim primerkom pisoara.

Kompatibilni vertikalni sifon A99022

Za instalacije kod kojih je potrebno usmeravanje odvoda prema podu, stariji izvori navode sifon A99022 kao odgovarajuću vertikalnu varijantu.

Iako je sam model 66000 opisan kao pisoar sa horizontalnim odvodom, dodatna oprema je u pojedinim katalozima omogućavala prilagođavanje različitim instalacionim uslovima.

Pre kupovine treba proveriti:

• smer kanalizacione cevi
• prostor iza pisoara
• kompatibilnost sifona
• potrebne zaptivke
• položaj odvoda
• servisni pristup

Kompatibilna rešetka A96002

Kao dodatak za odvodnu zonu modela Alex 66000 navodi se KOLO rešetka A96002.

Rešetka služi za:

• prekrivanje odvodnog otvora
• zadržavanje većih predmeta
• uredniji izgled unutrašnjosti pisoara
• jednostavno uklanjanje radi održavanja
• zaštitu pristupa sifonskoj zoni

Rešetka nije potvrđena kao deo osnovne isporuke samog keramičkog pisoara.

Mogućnost automatskog radarskog ispiranja

KOLO Alex 66000 koristio se kao osnova za komplete sa automatskim radarskim ventilima. Postojale su mrežno i baterijski napajane verzije sistema, u zavisnosti od pune šifre kompleta.

Automatski radarski sistem omogućava:

• beskontaktno aktiviranje
• skriven senzor
• automatsko ispiranje nakon korišćenja
• smanjen broj spoljašnjih elemenata
• kontrolisanu potrošnju vode
• primenu u javnim sanitarnim prostorima

Osnovni artikal 66000 predstavlja keramički pisoar, dok automatski ventil pripada posebnom kompletu ili se poručuje zasebno.

Komplet sa mrežnim napajanjem

U starijim KOLO sistemima model Alex 66000 kombinovan je sa automatskim radarskim ventilom sa mrežnim napajanjem, sifonom A99021 i montažnim kompletom.

Takav sistem obično obuhvata:

• keramički pisoar Alex 66000
• radar elektroniku
• elektromagnetni ventil
• napajanje
• sifon A99021
• priključni pribor
• montažni komplet

Tačan sadržaj zavisi od šifre konkretnog kompleta i ne treba ga pripisivati osnovnom proizvodu 66000 bez provere.

Komplet sa baterijskim napajanjem

Postojale su i baterijski napajane varijante automatskog radarskog sistema. U zvaničnom katalogu rezervnih delova KOLO navode se Alex setovi sa zadnjim dovodom, zadnjim odvodom i automatskim ventilom sa baterijskim napajanjem.

Baterijsko napajanje omogućava:

• ugradnju bez mrežnog električnog priključka
• jednostavnije izvođenje instalacije
• skriveno automatsko upravljanje
• servisiranje kroz predviđeni pristup

Baterije i elektronika nisu deo osnovnog keramičkog pisoara 66000.

Potrošnja vode

Stariji opisi KOLO Alex i Nova Pro sistema navode mogućnost ispiranja sa približno 1 litrom vode kada se koristi odgovarajući sifonski i automatski sistem.

Stvarna potrošnja zavisi od:

• izabranog ventila
• radnog pritiska
• vremena otvaranja ventila
• podešavanja elektronike
• stanja sifona
• čistoće dovodne instalacije
• količine vode propisane za konkretan sistem

Za osnovni pisoar 66000 ne treba navoditi fiksnu potrošnju bez podataka o ugrađenom ventilu.

Zidna montaža

KOLO Alex 66000 predviđen je za zidnu viseću montažu.

Zidna montaža omogućava:

• slobodnu podnu površinu
• lakše pranje poda
• precizno određivanje visine
• skrivanje dovoda i odvoda
• postavljanje više pisoara u nizu
• kombinovanje sa instalacionim modulom

Nosivost zida

Zid mora biti ravan, stabilan i sposoban da primi masu keramičkog pisoara i dodatna opterećenja tokom korišćenja.

Kod montaže na:

• beton
• punu opeku
• blok
• instalacioni predzid
• gips-kartonsku konstrukciju

potrebno je koristiti odgovarajući sistem pričvršćivanja.

Kod lakih zidova preporučuje se noseći ugradni modul ili dodatno ojačanje iza završne obloge.

Komplet za pričvršćivanje

Pojedini prodajni izvori navode da je montažni komplet uključen uz osnovni model 66000, dok dostavljena E-Catalog stranica ne daje potpun sadržaj isporuke.

Zbog razlika između tržišta i perioda proizvodnje, pre prodaje treba proveriti da li konkretno pakovanje sadrži:

• zidne vijke
• tiplove
• nosače
• ukrasne kapice
• odvodnu manžetnu
• montažni šablon

Ugradnja sa instalacionim modulom

KOLO Alex 66000 koristio se i u kompletima sa KOLO Technic GT instalacionim modulom za pisoar.

Ugradni modul može omogućiti:

• stabilno nošenje keramičkog tela
• precizno pozicioniranje dovoda
• pozicioniranje horizontalnog odvoda
• ugradnju automatskog ventila
• skrivanje instalacija
• servisni pristup
• montažu na laki pregradni zid

Kompatibilnost aktuelnih modula sa starijim modelom 66000 treba posebno proveriti.

Ugradnja više pisoara u nizu

KOLO Alex može se postaviti kao pojedinačni pisoar ili u nizu.

Kod ugradnje više jedinica potrebno je uskladiti:

• jednaku visinu svih pisoara
• osovinski razmak
• položaj zadnjih dovoda
• položaj horizontalnih odvoda
• prostor za ventile
• položaj pregrada
• pristup servisnim elementima
• raspored zidnih pločica
• slobodan prostor za korisnike

Primena

KOLO Alex 66000 može se koristiti u:

• javnim toaletima
• poslovnim zgradama
• hotelima
• restoranima i kafićima
• tržnim centrima
• školama i fakultetima
• sportskim objektima
• industrijskim objektima
• proizvodnim pogonima
• administrativnim ustanovama
• sanitarnim prostorijama za zaposlene
• privatnim kupatilima sa pisoarom

Pošto je proizvod van aktuelnog programa, primena u novim projektima zahteva proveru dostupnosti rezervnih delova i kompatibilne instalacione opreme.

Osnovni postupak ugradnje

Ugradnja obuhvata:

1. proveru šifre proizvoda 66000 ili 66000000
2. pregled keramičkog tela pre montaže
3. određivanje završnog nivoa poda
4. obeležavanje centralne ose pisoara
5. pripremu zadnjeg dovoda vode
6. pripremu horizontalnog odvoda
7. ugradnju nosećeg ili instalacionog sistema
8. završetak zidne obloge
9. postavljanje pričvrsnih elemenata
10. ugradnju sifona A99021 ili odgovarajuće zamene
11. povezivanje zadnjeg dovoda
12. montažu keramičkog pisoara
13. povezivanje ventila za ispiranje
14. proveru stabilnosti
15. probno ispiranje
16. proveru nepropusnosti
17. proveru potpunog oticanja

Provera nepropusnosti

Nakon montaže potrebno je proveriti:

• zadnji dovodni priključak
• spoj ventila za ispiranje
• spoj dovoda sa keramičkim telom
• spoj pisoara i sifona
• spoj sifona i kanalizacije
• ravnomernost ispiranja
• potpuno oticanje vode
• stabilnost zidnog pričvršćenja
• odsustvo curenja iza proizvoda

Svako curenje iza keramičkog tela treba otkloniti pre puštanja pisoara u redovnu upotrebu.

Čišćenje keramičke površine

Za redovno održavanje treba koristiti meku krpu, neabrazivni sunđer ili meku četku i sredstvo namenjeno sanitarnoj keramici.

Potrebno je čistiti:

• unutrašnju površinu pisoara
• ispirnu zonu
• odvodnu rešetku
• prednju površinu
• bočne površine
• spoj keramike i zida
• prostor ispod pisoara
• dostupne delove sistema za ispiranje

Metalne četke, čelična vuna i jaka abrazivna sredstva mogu oštetiti glazuru.

Održavanje sifona

Sifon treba periodično čistiti radi uklanjanja:

• urinskog kamenca
• mineralnih naslaga
• organskih nečistoća
• ostataka sredstava za čišćenje
• predmeta zadržanih u odvodnoj zoni

Smanjen protok, neprijatni mirisi ili zadržavanje vode mogu ukazivati na potrebu za čišćenjem sifona ili odvoda.

Sprečavanje stvaranja naslaga

Na stvaranje naslaga utiču:

• tvrdoća vode
• broj korisnika
• količina vode po ispiranju
• učestalost ispiranja
• stanje sifona
• stanje dovodnog ventila
• intervali čišćenja
• duži periodi nekorišćenja

Sredstva za uklanjanje kamenca treba koristiti u skladu sa njihovim uputstvom i kompatibilnošću sa keramikom i zaptivkama.
