Opis

Opis proizvoda

KOVINA Ventil kapa kugla 1/2″ (KV212) je podometni kuglasti ventil iz KOVINA programa, namenjen ručnom otvaranju i zatvaranju protoka u odgovarajućoj cevnoj instalaciji. Proizvođač za model KV212 navodi DN 15, radni pritisak PN 16 i priključak G 1/2″. Kod podometne izvedbe telo ventila se planira unutar zida ili instalacione zone, dok deo za rukovanje ostaje dostupan nakon završnih radova. Zato su pravilno pozicioniranje, dubina ugradnje, poravnanje cevovoda i kontrola spojeva pre zatvaranja zida veoma važni. Za ovaj model proizvođač navodi temperaturni opseg od -10 °C do +110 °C. Pre konačne primene potrebno je proveriti da li su svi potvrđeni parametri usklađeni sa konkretnim sistemom.

Namena i način rada

KOVINA Ventil kapa kugla 1/2″ predstavlja podometni kuglasti ventil namenjen ručnom otvaranju i zatvaranju protoka u odgovarajućoj cevnoj instalaciji. Proizvod pripada KOVINA programu kuglastih ventila i modelu KV212. Kod kuglastog ventila unutrašnji zatvarački element rotacijom otvara ili zatvara prolaz, pa se proizvod prvenstveno koristi kao zaporni element. Za pravilan rad važno je da ventil bude ugrađen u skladu sa zahtevima instalacije i tehničkim podacima proizvođača. Pošto je reč o podometnoj izvedbi, planiranje položaja pre završne obrade zida ima poseban značaj. Nakon ugradnje potrebno je obezbediti pristup upravljačkom delu, tako da se ventil može koristiti bez nepotrebnog opterećivanja ili improvizovanih produžetaka.

KOVINA model i potvrđene karakteristike

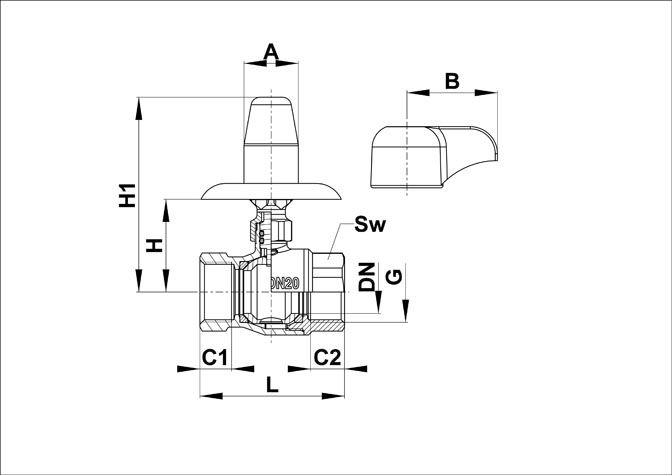

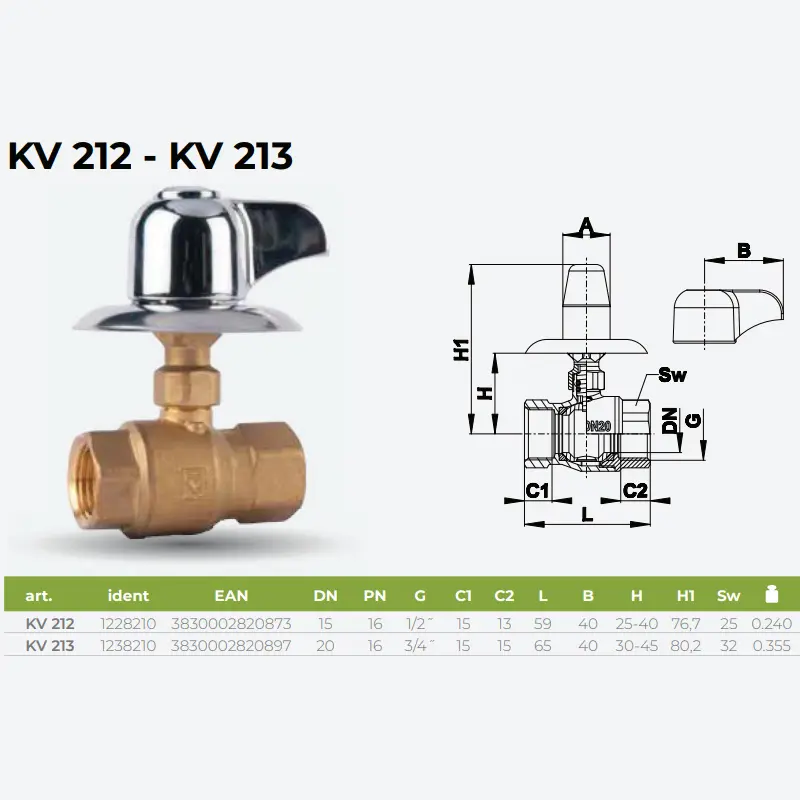

Za model KV212 proizvođač navodi nazivnu dimenziju 1/2″, DN 15, radni pritisak PN 16 i priključak G 1/2″. Dužina tela L iznosi 59 mm, mera B je 40 mm, dok je raspon H 25–40 mm. Visina H1 iznosi 76,7 mm, a veličina za ključ Sw je 25 mm. Masa proizvoda je približno 0,240 kg. Proizvođač za ovu seriju navodi temperaturni opseg od -10 °C do +110 °C. Ovi podaci su korisni pri planiranju prostora, usklađivanju sa cevovodom i proveri da li ventil odgovara zahtevima konkretnog sistema. Pre konačnog izbora ipak treba proveriti i uslove medijuma, način izvođenja instalacije i sve dodatne zahteve projekta.

Dimenzija i priključak

Nazivna dimenzija 1/2″ mora da odgovara priključnim elementima u instalaciji. Kod zamene postojećeg ventila nije dovoljno osloniti se samo na vizuelni izgled proizvoda, već treba proveriti oznaku dimenzije, raspoloživi prostor i način povezivanja. Proizvođač navodi priključak G 1/2″, pa pri izboru odgovarajućih cevi, fitinga i zaptivnih sredstava treba poštovati zahtev sistema i pravila montaže. Navojni spoj treba započeti pažljivo, bez ukrštanja navoja i bez primene prekomerne sile. Pravilno pripremljeni spojevi olakšavaju zaptivanje i smanjuju rizik od oštećenja tela ventila ili susednog elementa.

Podometna montaža

Podometni ventil se ugrađuje tako da glavni deo proizvoda ostaje u zidu ili instalacionoj zoni, dok deo namenjen rukovanju ostaje dostupan korisniku. Zbog toga dubinu, položaj i završnu obradu treba planirati pre zatvaranja zida. Raspon H od 25–40 mm predstavlja važan podatak pri prilagođavanju dubine ugradnje. Ventil ne treba postaviti tako da završna obloga onemogućava pristup, normalno rukovanje ili kasnije servisiranje. Pre završnih radova korisno je proveriti da je ventil pravilno pozicioniran u odnosu na buduću ravninu zida, da priključci nisu pod naprezanjem i da se upravljački element može nesmetano koristiti.

Kuglasti zaporni mehanizam

Kuglasti ventil je namenjen pouzdanom otvaranju i zatvaranju protoka. Uobičajeno se koristi tako da je mehanizam u potpuno otvorenom ili potpuno zatvorenom položaju, osim ako proizvođač ili projekat izričito predviđaju drugačiji način rada. Upravljački deo ne treba forsirati ako se oseti neuobičajeno veliki otpor. Naglo ili prekomerno opterećenje može preneti silu na vreteno i unutrašnje delove. Ako ventil nakon dužeg perioda nekorišćenja postane težak za upravljanje, instalaciju treba bezbedno zaustaviti i proveriti stanje proizvoda umesto povećavanja sile improvizovanim alatom.

Priprema cevovoda

Pre ugradnje treba proveriti da su cevi i fitinzi pravilno poravnati. Telo ventila ne treba koristiti kao element kojim se privlače cevi koje nisu u osi. Bočna i torziona opterećenja mogu otežati zaptivanje i nepotrebno opteretiti priključke. Cevovod treba očistiti od metalnih opiljaka, ostataka zaptivnog materijala, prašine i drugih nečistoća koje bi mogle dospeti u unutrašnjost ventila. Posebno kod nove instalacije preporučljivo je voditi računa da tokom radova u otvorene priključke ne uđu građevinski ostaci. Dobro pripremljena instalacija olakšava montažu i doprinosi pouzdanijem radu nakon puštanja sistema u pogon.

Montaža i zaptivanje

Pri montaži treba koristiti alat koji odgovara predviđenim površinama za prihvat i veličini Sw 25 mm. Sila se ne prenosi preko upravljačkog dela ili drugih delova koji nisu namenjeni zatezanju. Zaptivni materijal bira se prema vrsti instalacije i pravilima struke. Prekomerna količina zaptivnog materijala ili prevelik moment zatezanja mogu otežati montažu i opteretiti telo proizvoda. Nakon povezivanja potrebno je proveriti da ventil nije uvijen ili povučen u stranu zbog položaja cevovoda. Posebno kod podometne ugradnje greške treba otkloniti pre zatvaranja zida, jer je kasniji pristup znatno složeniji.

Provera pre zatvaranja zida

Pre završne obrade zida treba izvršiti kompletnu kontrolu ugrađenog ventila. Proverava se položaj proizvoda, stabilnost cevovoda, pristupačnost upravljačkom delu, zaptivenost svih priključaka i usklađenost dubine montaže sa planiranom završnom površinom. Sistem se zatim može postepeno pustiti pod pritisak u skladu sa pravilima instalacije i pregledati zbog mogućeg curenja. Svako kapanje ili vlaženje treba rešiti pre nego što ventil postane teško dostupan. Ovaj korak je naročito važan kod podometnih komponenti jer dobro izvedena kontrola pre zatvaranja zida smanjuje rizik od naknadnog otvaranja završnih površina.

Puštanje u rad

Nakon završene montaže sistem treba vraćati u rad postepeno i kontrolisano. Priključke treba pregledati dok se pritisak stabilizuje, a ventil nekoliko puta pažljivo prebaciti između radnih položaja ako to uslovi sistema dozvoljavaju. Ne bi trebalo da postoje curenje, zapinjanje, neuobičajeni zvukovi ili pomeranje tela u zidu. Ako se uoči bilo kakva nepravilnost, odgovarajući deo instalacije treba zaustaviti i rasteretiti pre korekcije. Spojevi se ne rastavljaju niti dodatno zatežu dok su pod pritiskom. Kontrolisano puštanje u rad omogućava da se eventualna greška otkrije dok je pristup proizvodu još jednostavan.

Održavanje

Podometni ventil treba povremeno vizuelno kontrolisati u meri u kojoj je pristupačan. Posebnu pažnju treba obratiti na eventualne tragove curenja, promene u lakoći rukovanja i neuobičajeno ponašanje sistema. Ako se ventil koristi veoma retko, povremena funkcionalna provera u okviru planiranog održavanja može pomoći da se blagovremeno uoče problemi. Svaki servis treba obavljati tek nakon što je odgovarajući deo instalacije isključen, rasterećen i doveden na bezbednu temperaturu. Kod podometnih ventila posebno je korisno sačuvati podatke o modelu i dimenziji jer to olakšava kasniju identifikaciju i eventualnu nabavku odgovarajućih delova.

Bezbednost pri radu

Pre bilo kakve demontaže potrebno je zatvoriti i rasteretiti odgovarajući deo sistema. Ako se u cevovodu nalazi zagrejana voda ili drugi medijum na povišenoj temperaturi, treba sačekati bezbedne uslove za rad. Alat se koristi samo na delovima predviđenim za prihvat, a ventil se ne sme koristiti kao oslonac za druge komponente. U slučaju nejasnih uslova rada, nepoznatog medijuma ili složene instalacije, montažu i servisiranje treba poveriti stručnom licu. Posebno kod podometnih instalacija važno je sprečiti improvizacije koje mogu otežati buduće održavanje ili sakriti curenje iza završne obloge.

Tehničko uklapanje u sistem

Pre konačnog izbora treba sagledati više podataka od same dimenzije. Za model KV212 potvrđeni su DN 15, PN 16, priključak G 1/2″, dužina 59 mm i temperaturni opseg proizvođača od -10 °C do +110 °C. Međutim, konkretna primena zavisi i od vrste fluida, uslova sistema, načina ugradnje i projektnih zahteva. Ventil treba koristiti samo tamo gde su svi relevantni parametri međusobno usklađeni. Ako postoje posebni zahtevi u vezi sa kvalitetom vode, hemijskom kompatibilnošću, temperaturom ili drugim uslovima, potrebno je konsultovati tehničku dokumentaciju proizvođača i projekat instalacije.

Prednosti pravilno izvedene ugradnje

Kada je proizvod pravilno odabran i ugrađen, podometna izvedba omogućava uredno rešenje sa minimalno vidljivih elemenata, dok kuglasti mehanizam obezbeđuje jasnu zapornu funkciju. Kvalitet krajnjeg rezultata ipak u velikoj meri zavisi od pripreme instalacije, pravilnog poravnanja, odgovarajućeg zaptivanja i kontrole pre završnih radova. Dovoljno prostora za rukovanje i servisiranje treba planirati unapred. Ventil ne treba posmatrati izolovano, već kao deo celog cevnog sistema u kome su međusobno usklađeni dimenzija, pritisak, temperatura, položaj, način priključenja i uslovi eksploatacije.

Zaključak

KOVINA Ventil kapa kugla 1/2″ (KV212) je podometni kuglasti ventil namenjen ručnom otvaranju i zatvaranju protoka u odgovarajućoj instalaciji. Model KV212 ima DN 15, PN 16 i priključak G 1/2″, uz proizvođačke dimenzije koje omogućavaju preciznije planiranje podometne montaže. Kod ugradnje su posebno važni pravilno poravnanje cevovoda, odgovarajuće zaptivanje, pristupačan upravljački deo i kontrola zaptivenosti pre zatvaranja zida. Uz poštovanje potvrđenih tehničkih podataka, uslova sistema i pravila struke, ovaj ventil može predstavljati praktičnu zapornu komponentu za uredno izvedene podometne cevne instalacije.
