Opis

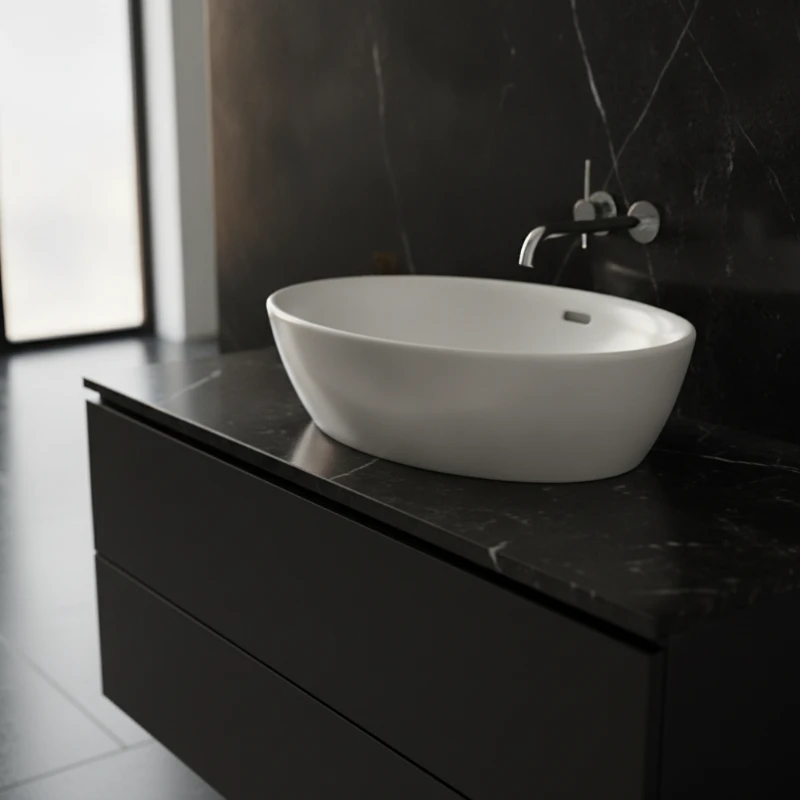

LAUFEN PRO nadgradni lavabo 52 × 39 cm ovalni bez otvora za slavinu sa prelivom 12964

Ovalni nadgradni lavabo iz kolekcije LAUFEN PRO

LAUFEN PRO 12964 je nadgradni lavabo namenjen postavljanju na kupatilsku radnu ploču ili odgovarajući element nameštaja. Keramička posuda ostaje vidljiva iznad ploče, čime se naglašavaju njen ovalni oblik i visina od 15 cm.

Model nema fabrički otvor za slavinu. Armatura se postavlja odvojeno od keramike, najčešće na radnu ploču iza ili pored lavaboa, ili se koristi zidna slavina sa izlivom odgovarajuće dužine.

Lavabo je izrađen od sanitarne keramike prema standardu EN 14688. Ima centralno postavljenu ovalnu posudu, standardni otvor za preliv, brušenu donju kontaktnu površinu i montažni pribor za pričvršćivanje na ploču.

Dimenzije 52 × 39 cm

Ukupne dimenzije lavaboa iznose:

• dužina: 520 mm
• širina: 390 mm
• visina: 150 mm

Dimenzije 520 × 390 mm omogućavaju formiranje funkcionalne zone za pranje bez zauzimanja širine karakteristične za veće pravougaone lavaboe. Visina od 150 mm znači da se gornja ivica keramike nakon montaže nalazi 15 cm iznad površine radne ploče.

Pre izrade nameštaja i montaže treba proveriti:

• ukupnu širinu i dubinu radne ploče
• raspoloživi prostor iza lavaboa
• položaj slavine
• udaljenost lavaboa od prednje ivice
• visinu kupatilskog ormarića
• debljinu radne ploče
• položaj sifona
• visinu kanalizacionog odvoda
• raspored fioka ili polica
• završnu visinu gornje ivice
• prostor između lavaboa i ogledala
• položaj zidnih utičnica i rasvete

Ovalna spoljašnja forma

LAUFEN PRO 12964 ima ovalnu spoljašnju formu sa zaobljenim bočnim stranama i kontinuiranom keramičkom ivicom. Unutrašnja posuda takođe je ovalna i nalazi se centralno.

Ovalna forma omogućava:

• kombinovanje sa ravnim ili zaobljenim kupatilskim nameštajem
• postavljanje na pravougaonu radnu ploču
• ublažavanje ravnih linija ormarića
• uklapanje sa okruglim ili ovalnim ogledalom
• jednostavan pristup sa prednje strane
• vizuelno izdvajanje lavaboa iznad ploče

Zaobljene bočne linije ostavljaju više vidljive površine radne ploče u uglovima nego pravougaoni lavabo slične širine.

Centralno postavljena posuda

Lavabo ima jednu centralno postavljenu ovalnu posudu. Spoljašnja i unutrašnja forma prate isti osnovni geometrijski oblik, bez bočno pomerene zone za pranje.

Centralni položaj omogućava:

• simetrično postavljanje na radnu ploču
• centriranje u odnosu na ormarić
• postavljanje slavine iza sredine posude
• jednostavno centriranje ogledala
• ravnomeran prostor sa leve i desne strane
• usklađivanje odvoda sa osom nameštaja

Pri planiranju položaja treba ostaviti dovoljno prostora oko lavaboa za čišćenje radne ploče i pristup spoju između keramike i površine.

Nadgradna montaža na radnu ploču

Proizvođač način ugradnje označava kao postavljanje posude na radnu ploču. Lavabo se ne montira kao klasični zidni model, već se oslanja i pričvršćuje na odgovarajuću površinu kupatilskog nameštaja.

Nadgradna montaža omogućava:

• vidljivu kompletnu spoljašnju formu lavaboa
• kombinovanje sa nameštajem izrađenim po meri
• izbor različitih materijala radne ploče
• postavljanje slavine odvojeno od keramike
• dodatnu površinu za odlaganje oko lavaboa
• lakše prilagođavanje širine kupatilske kompozicije

Radna ploča mora biti dovoljno stabilna da nosi masu lavaboa, slavine i vode tokom korišćenja.

Brušena donja površina

Model ima fabrički brušenu donju površinu. Ova obrada omogućava pravilnije naleganje keramike na ravnu radnu ploču i predstavlja važnu karakteristiku nadgradnog lavaboa.

Brušena donja površina doprinosi:

• ravnomernijem oslanjanju lavaboa
• preciznijem pozicioniranju
• urednijem spoju sa pločom
• stabilnijoj montaži
• lakšem zaptivanju kontaktnog dela
• smanjenju vidljivih neravnina između keramike i ploče

Pre konačne montaže treba proveriti ravnost ploče i fabričku toleranciju konkretnog keramičkog proizvoda.

Glazirana zadnja strana

Zvanična specifikacija navodi da je zadnja strana lavaboa glazirana. To je značajno kada je keramika postavljena tako da njena zadnja površina ostaje delimično vidljiva ili nije potpuno priljubljena uz zid.

Glazirana zadnja strana doprinosi:

• urednijem izgledu vidljivih površina
• jednostavnijem brisanju
• lakšem uklanjanju prašine i tragova vode
• većoj slobodi pri pozicioniranju na ploči
• mogućnosti ostavljanja manjeg razmaka od zida

Razmak između zida i lavaboa treba planirati tako da se površina može čistiti i da ne dolazi do zadržavanja vode.

Lavabo bez otvora za slavinu

LAUFEN PRO 12964 nema fabrički otvor za slavinu. Opcija 109 označava izvedbu bez otvora za armaturu.

Slavina se može postaviti:

• na radnu ploču iza lavaboa
• na radnu ploču sa leve strane
• na radnu ploču sa desne strane
• na zid iznad lavaboa

Ovakva izvedba omogućava veću slobodu pri izboru položaja armature, ali zahteva precizno planiranje pre bušenja ploče ili izvođenja zidnih instalacija.

Izbor stojeće slavine za radnu ploču

Kod montaže slavine na radnu ploču najčešće se koristi visoki model namenjen nadgradnim lavaboima. Visina izliva mora omogućiti da se slavina podigne iznad keramičke ivice visoke 15 cm.

Pre izbora slavine treba proveriti:

• ukupnu visinu armature
• visinu izliva
• horizontalnu dužinu izliva
• položaj aeratora
• ugao vodenog mlaza
• rastojanje od ivice lavaboa
• prostor potreban za komandnu ručicu
• prečnik otvora u ploči
• debljinu radne ploče
• dužinu priključnih creva
• pristup pričvrsnoj matici
• mogućnost servisiranja nakon montaže

Izliv treba da usmerava vodu prema centralnom delu posude, a ne neposredno uz zadnju ili prednju ivicu.

Izbor zidne slavine

Lavabo se može kombinovati i sa zidnom slavinom. U tom slučaju telo armature i priključci ugrađuju se u zid, dok izliv ostaje iznad posude.

Pre izvođenja instalacija treba odrediti:

• završnu visinu radne ploče
• visinu gornje ivice lavaboa
• vertikalni položaj izliva
• dužinu izliva
• položaj centralne ose posude
• udaljenost zida od lavaboa
• debljinu zidne obloge
• položaj ugradnog tela slavine

Prekratak zidni izliv može usmeravati vodu uz zadnju ivicu, dok predugačak može usmeriti mlaz previše blizu korisnika.

Standardni otvor za preliv

Varijanta 1091 ima standardni otvor za preliv. Prelivni kanal je glaziran, što doprinosi urednijoj unutrašnjoj obradi i jednostavnijem održavanju.

Preliv omogućava dodatno odvođenje vode kada je glavni odvod zatvoren, a nivo u posudi poraste do visine prelivnog otvora.

Tokom održavanja treba povremeno očistiti:

• vidljivi otvor preliva
• površinu oko otvora
• pristupačni deo kanala
• vezu sa glavnim odvodom

Preliv smanjuje rizik od prepunjavanja, ali ne predstavlja zamenu za nadzor nad otvorenom slavinom.

Izbor odvodnog ventila

Pošto lavabo ima standardni preliv, treba koristiti odvodni ventil namenjen lavaboima sa prelivnim kanalom.

Mogu se koristiti:

• klik-klak ventil
• ventil sa polugom
• ventil sa čepom
• ventil sa metalnim poklopcem
• ventil sa keramičkim poklopcem

Pre kupovine treba proveriti:

• prečnik odvodnog otvora
• dužinu navojnog dela
• namenu za lavabo sa prelivom
• kompatibilnost sa debljinom keramike
• način povezivanja sa sifonom
• način zaptivanja
• završnu obradu poklopca
• mogućnost čišćenja

Odvodni ventil nije naveden kao sastavni deo standardne isporuke.

Izbor sifona

Sifon se bira prema položaju kanalizacionog odvoda i unutrašnjoj konstrukciji kupatilskog nameštaja.

Mogu se koristiti:

• standardni sifon za lavabo
• sifon za uštedu prostora
• horizontalni sifon
• cevni sifon
• kompaktni plastični sifon

Kod ormarića sa fiokama praktičan je sifon za uštedu prostora, kako bi se smanjilo zauzeće unutar nameštaja.

Pre izbora treba proveriti:

• priključak odvodnog ventila
• prečnik kanalizacionog odvoda
• visinu zidnog priključka
• horizontalno rastojanje do zida
• položaj fioka
• dubinu ormarića
• prostor ispod lavaboa
• mogućnost pristupa radi čišćenja

Sifon nije uključen uz lavabo.

Izbor i priprema radne ploče

Radna ploča mora biti dovoljno stabilna, ravna i otporna na vlagu.

Lavabo se može kombinovati sa pločama od:

• prirodnog kamena
• kvarcnog kompozita
• sinterovane keramike
• kompaktnog laminata
• odgovarajućeg kompozitnog materijala
• pravilno zaštićenog MDF-a ili slične ploče

Pre obrade treba proveriti:

• ukupnu širinu i dubinu ploče
• položaj lavaboa
• oblik potrebnog otvora
• položaj odvoda
• položaj slavine
• udaljenost od zida
• udaljenost od prednje ivice
• prostor za pričvrsne elemente
• raspored fioka
• nosivost nameštaja

Sve isečene površine materijala osetljivog na vlagu moraju biti potpuno zaštićene.

Šablon za obradu ploče

Uz lavabo se isporučuje šablon za obradu radne ploče sa oznakom 89296.8. Proizvođač navodi da CAD crteži nisu namenjeni direktnom CNC sečenju radnih ploča i da se precizne mere moraju proveriti na konkretnom keramičkom proizvodu.

Šablon omogućava:

• pravilno pozicioniranje lavaboa
• određivanje oblika potrebnog otvora
• usklađivanje sa centralnim odvodom
• planiranje položaja slavine
• proveru odnosa prema zidu
• smanjenje rizika od nepravilnog sečenja

Pre obrade ploče šablon treba uporediti sa stvarnim proizvodom zbog standardnih proizvodnih tolerancija keramike.

Pričvrsni komplet

Uz proizvod se isporučuje pričvrsni komplet sa oznakom 89496.1. Komplet je namenjen stabilizovanju i pričvršćivanju lavaboa za radnu ploču.

Pre montaže treba proveriti:

• sadržaj kompleta
• debljinu radne ploče
• materijal ploče
• položaj pričvrsnih elemenata
• pristup sa donje strane
• nosivost nameštaja
• način nanošenja zaptivnog materijala

Pričvrsni komplet treba postaviti prema montažnom uputstvu proizvođača.

Zaptivanje spoja sa pločom

Spoj između brušene donje površine i radne ploče mora biti pravilno zaptiven sanitarnim silikonom ili drugim odgovarajućim materijalom.

Zaptivanje sprečava:

• prodiranje vode ispod keramike
• oštećenje radne ploče
• bubrenje materijala osetljivog na vlagu
• zadržavanje nečistoća ispod lavaboa
• pomeranje keramike tokom korišćenja

Višak silikona treba ukloniti pre očvršćavanja, a spoj oblikovati tako da se jednostavno čisti.

Planiranje kupatilskog ormarića

Ormarić mora biti dovoljno širok i dubok za lavabo dimenzija 52 × 39 cm, kao i za sifon, pričvrsni komplet i priključne cevi.

Pre kupovine ili izrade nameštaja treba proveriti:

• širinu radne ploče
• dubinu radne ploče
• unutrašnju širinu ormarića
• raspored fioka
• položaj odvoda
• položaj ugaonih ventila
• prostor za sifon
• pristup pričvrsnim elementima
• završnu visinu kompozicije
• nosivost konstrukcije

Kod izrade nameštaja po meri konačne mere treba uzeti sa konkretnog lavaboa.

Kompatibilnost sa LAUFEN ARUN pločama

Zvanična stranica među kompatibilnim proizvodima navodi ARUN radne ploče različitih širina, uključujući modele od približno 80, 100 i 120 cm, sa centralnim, levim ili desnim otvorom i varijantama sa ili bez otvora za slavinu. Navedeni elementi su označeni kao proizvodi koji se više ne proizvode, pa dostupnost zavisi od postojećih zaliha.

Ove informacije mogu poslužiti kao referenca pri:

• planiranju širine ploče
• izboru centralnog položaja lavaboa
• planiranju bočnog prostora
• određivanju položaja slavine
• izradi nameštaja po meri

Kompatibilna radna ploča nije uključena uz lavabo.

Sanitarna keramika prema EN 14688

LAUFEN PRO 12964 izrađen je od sanitarne keramike i naveden je kao proizvod usklađen sa standardom EN 14688.

Sanitarna keramika omogućava:

• stabilnu i čvrstu konstrukciju
• glatku glaziranu površinu
• jednostavno svakodnevno čišćenje
• otpornost na uobičajene uslove u kupatilu
• dugotrajno zadržavanje bele boje uz pravilno održavanje

Keramiku treba zaštititi od direktnih udara i velikog lokalnog opterećenja.

Bela završna obrada

Oznaka 000 predstavlja standardnu belu završnu obradu. Proizvođač za isti osnovni model navodi i White LCC, mat crnu i White LCC Active varijantu, ali je proizvod obrađen u ovom opisu bela standardna izvedba.

Bela keramika može se kombinovati sa slavinama u:

• hromiranoj završnoj obradi
• mat crnoj boji
• brušenom inoxu
• grafitnoj završnoj obradi
• zlatnoj završnoj obradi
• bronzanoj završnoj obradi

Radna ploča može biti izvedena u beloj, sivoj, crnoj, drvenoj, kamenoj ili mermernoj završnoj obradi.

Neto masa 10,7 kg

Zvanična tehnička specifikacija navodi neto masu od približno 10,7 kg.

Masa proizvoda treba da se uzme u obzir prilikom:

• transporta
• unošenja u objekat
• podizanja tokom montaže
• procene nosivosti radne ploče
• projektovanja ormarića
• izbora pričvrsnog pribora
• konačnog nivelisanja

Lavabo treba podizati držeći ga za čvrste spoljašnje delove, bez oslanjanja težine na odvodni otvor ili preliv.

Širina od 52 cm

Širina od 52 cm omogućava:

• funkcionalnu posudu za svakodnevnu upotrebu
• postavljanje na ploču širine 60 cm ili veću
• ostavljanje bočnog prostora na široj ploči
• centralno ili bočno pozicioniranje lavaboa
• kombinovanje sa ogledalom različitih dimenzija
• uklapanje u kupatilski nameštaj po meri

Model se može koristiti u:

• porodičnim kupatilima
• apartmanima
• hotelskim kupatilima
• poslovnim sanitarnim prostorijama
• ordinacijama
• salonima
• ugostiteljskim objektima

Dubina od 39 cm

Dubina od 39 cm omogućava postavljanje na radne ploče standardne kupatilske dubine, uz ostavljanje prostora iza lavaboa za visoku stojeću slavinu.

Pre montaže treba proveriti:

• dubinu radne ploče
• prostor za postolje slavine
• udaljenost keramike od zida
• udaljenost od prednje ivice
• prostor za čišćenje iza posude
• položaj odvoda
• pristup priključnim crevima

Kod pliće radne ploče može biti potrebno koristiti zidnu slavinu ili lavabo pomeriti bliže prednjoj ivici.

Planiranje završne visine

Kod nadgradnog lavaboa završna visina gornje ivice predstavlja zbir:

• visine kupatilskog ormarića
• debljine radne ploče
• visine lavaboa od 150 mm

Zbog toga se ormarić za nadgradni lavabo često bira niži od ormarića za klasični ugradni ili zidni model.

Pri planiranju treba uzeti u obzir:

• visinu korisnika
• završnu kotu poda
• visinu radne ploče
• visinu keramičke posude
• položaj slavine
• visinu ogledala
• položaj rasvete
• visinu kanalizacionog odvoda
• prostor za sifon

Pre izrade nameštaja treba utvrditi željenu završnu visinu gornje ivice lavaboa.

Položaj dovoda vode i odvoda

Položaj instalacija zavisi od toga da li se koristi stojeća ili zidna slavina.

Kod stojeće slavine treba planirati:

• dovod hladne vode
• dovod tople vode
• ugaone ventile unutar ormarića
• priključna creva kroz radnu ploču
• pristup pričvrsnoj matici
• centralni kanalizacioni odvod

Kod zidne slavine treba planirati:

• ugradno telo armature
• tačnu visinu izliva
• centralnu osu lavaboa
• pristup servisnom delu
• položaj kanalizacionog odvoda

Instalacije ne treba postaviti tako da ometaju fioke ili noseću konstrukciju nameštaja.

Izbor ogledala

Ovalni lavabo može se kombinovati sa:

• ovalnim ogledalom
• okruglim ogledalom
• pravougaonim ogledalom
• ogledalom sa tankim metalnim ramom
• ogledalom sa integrisanom LED rasvetom
• ogledalom preko cele širine ormarića

Ovalno ili okruglo ogledalo prati zaobljenu formu lavaboa, dok pravougaoni model uspostavlja kontrast sa oblim linijama keramike.

Planiranje rasvete

Rasveta treba ravnomerno da osvetli ogledalo, slavinu i unutrašnju posudu.

Mogu se koristiti:

• ogledalo sa integrisanom LED rasvetom
• linearna svetiljka iznad ogledala
• dve bočne zidne svetiljke
• viseća svetiljka sa strane
• plafonska rasveta u kombinaciji sa rasvetom ogledala
• indirektna rasveta iza ogledala

Električne instalacije treba izvesti u skladu sa pravilima za električnu opremu u kupatilskim zonama.

Čišćenje i održavanje

Za redovno čišćenje preporučuju se:

• meka krpa
• neabrazivni sunđer
• mlaka voda
• blago sredstvo za sanitarnu keramiku
• suva krpa za završno brisanje

Treba izbegavati:

• metalne sunđere
• abrazivne praškove
• grube četke
• jaka kisela sredstva
• jaka alkalna sredstva
• struganje oštrim predmetima
• udarce tvrdim predmetima
• prekomerno zatezanje odvodnog ventila

Posebnu pažnju treba posvetiti spoju između keramike i radne ploče. Oštećen ili odvojen silikon treba obnoviti kako voda ne bi prodirala ispod lavaboa.

Status proizvoda

Zvanična LAUFEN stranica označava model H8129640001091 kao proizvod koji se više ne proizvodi. Dostupnost zavisi od postojećih zaliha kod prodavaca.

Ovaj podatak treba uzeti u obzir prilikom:

• opremanja više identičnih kupatila
• naknadne kupovine istog lavaboa
• izrade više jednakih kompozicija
• nabavke kompatibilne radne ploče
• zamene oštećenog proizvoda
• planiranja rezervnog komada

Sadržaj isporuke

Isporuka obuhvata:

• LAUFEN PRO beli ovalni nadgradni lavabo 12964
• šablon za obradu radne ploče 89296.8
• pričvrsni komplet 89496.1

Proizvođač navodi da su šablon i pričvrsni komplet uključeni uz proizvod.

U standardnu isporuku nisu uključeni:

• slavina
• odvodni ventil
• sifon
• radna ploča
• kupatilski ormarić
• ugaoni ventili
• priključna creva
• sanitarni silikon
• ogledalo
• rasveta
• ostali instalacioni elementi
