Opis

LifePan Agora Premium dizajnerski radijator beli 500 × 1394 mm 5×1394-W-AGOR

Vertikalni dizajnerski radijator

LifePan Agora Premium 5×1394-W-AGOR je vertikalni radijator sa simetrično raspoređenim horizontalnim cevima. Konstrukcija omogućava zagrevanje prostorije, korišćenje slobodne vertikalne površine zida i postavljanje peškira između pojedinih grupa cevi.

Model dimenzija 500 × 1394 mm odgovara prostorima u kojima je potrebna veća visina radijatora uz ograničenu širinu zida.

Osnovne funkcije radijatora su:

• zagrevanje kupatila ili druge prostorije
• prenos toplote sa sistema grejanja na vazduh
• korišćenje vertikalne zidne površine
• zagrevanje i sušenje peškira
• povezivanje sa sistemom centralnog grejanja
• mogućnost električne ili kombinovane konfiguracije
• dekorativno uklapanje u savremen enterijer

Dimenzije 500 × 1394 mm

Radijator ima nominalnu širinu 500 mm i visinu 1394 mm.

Pre kupovine i montaže treba proveriti:

• raspoloživu širinu zida
• raspoloživu visinu zida
• položaj dovodne i povratne cevi
• udaljenost od poda
• udaljenost od bočnih zidova
• položaj kupatilskog nameštaja
• prostor za montažne nosače
• mogućnost pristupa ventilima
• položaj električnog priključka kod električne izvedbe

Nominalne dimenzije ne obuhvataju dodatni prostor koji zauzimaju ventili, priključni elementi i razmak radijatora od zida.

Konstrukcija sa 18 horizontalnih cevi

Varijanta 5×1394-W-AGOR ima ukupno 18 horizontalnih cevi raspoređenih u simetrične grupe.

Takva konstrukcija omogućava:

• ravnomernu raspodelu grejne površine
• jednostavno postavljanje peškira
• pristup površinama radi čišćenja
• vizuelno rasterećen vertikalni oblik
• ravnomerno zagrevanje radijatora
• dekorativno uklapanje u kupatilski prostor

Prekrivanje većeg dela radijatora tekstilom može smanjiti prenos toplote u prostoriju.

Bela boja RAL 9016

Model 5×1394-W-AGOR izrađen je u beloj boji sa oznakom RAL 9016.

Bela završna obrada može se kombinovati sa:

• belom sanitarnom keramikom
• belim kupatilskim nameštajem
• hromiranim slavinama
• crnim slavinama i galanterijom
• svetlim keramičkim pločicama
• sivim i antracit pločicama
• pločicama u imitaciji kamena
• drvenim dekorima
• belim ili crnim kupatilskim detaljima

RAL oznaka olakšava usklađivanje nijanse radijatora sa drugim elementima enterijera.

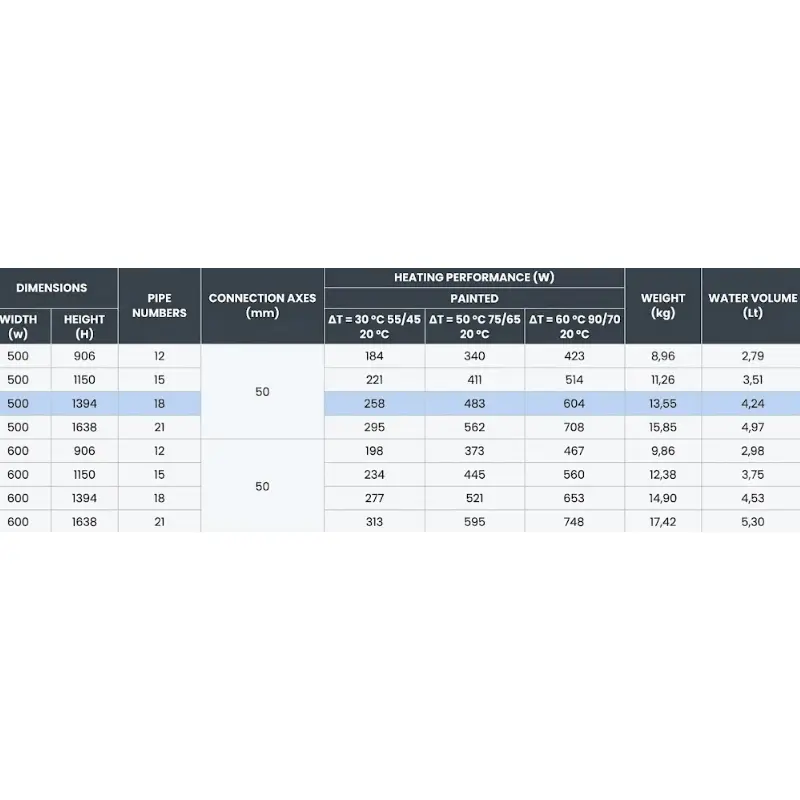

Toplotna snaga pri ΔT 30

Pri režimu rada 55/45/20 °C, odnosno temperaturnoj razlici ΔT 30, deklarisana toplotna snaga modela iznosi 258 W.

Ovaj režim rada koristi nižu temperaturu vode i može biti relevantan kod savremenih niskotemperaturnih sistema grejanja.

Stvarni učinak zavisi od:

• površine prostorije
• visine plafona
• kvaliteta termoizolacije
• broja spoljnih zidova
• veličine prozora
• temperature vode
• protoka kroz radijator
• podešavanja sistema grejanja

Toplotna snaga pri ΔT 50

Pri režimu 75/65/20 °C, odnosno temperaturnoj razlici ΔT 50, toplotna snaga radijatora iznosi 483 W.

Ova vrednost koristi se kao standardni podatak za poređenje radijatora i dimenzionisanje klasičnih sistema centralnog grejanja.

Model treba odabrati prema proračunatim toplotnim gubicima prostorije, a ne samo prema njenoj površini.

Toplotna snaga pri ΔT 60

Pri režimu 90/70/20 °C, odnosno temperaturnoj razlici ΔT 60, deklarisana toplotna snaga iznosi 604 W.

Viša temperatura vode povećava toplotni učinak, ali radni režim mora biti usklađen sa:

• izvorom toplote
• projektom instalacije
• maksimalnim pritiskom sistema
• dozvoljenom temperaturom vode
• načinom regulacije
• ostalim radijatorima u sistemu

Maksimalni radni pritisak 4 bara

Maksimalni deklarisani radni pritisak modela 5×1394-W-AGOR iznosi 4 bara.

Pre povezivanja treba proveriti:

• radni pritisak sistema
• pritisak prilikom punjenja
• stanje ekspanzione posude
• rad sigurnosnog ventila
• karakteristike kotla ili toplotne pumpe
• mogućnost pojave hidrauličkih udara

Radijator se ne sme koristiti u sistemu čiji radni parametri prelaze dozvoljene vrednosti.

Razmak priključnih osa 258 mm

Za dimenziju 500 × 1394 mm deklarisan je razmak priključnih osa od 258 mm.

Ovaj podatak je važan pri:

• pripremi cevi u zidu ili podu
• pozicioniranju ventila
• zameni postojećeg radijatora
• izboru priključnog seta
• određivanju ose montaže
• planiranju završnih radova

Pre izvođenja instalacije treba proveriti fabrički tehnički crtež i izabranu konfiguraciju priključivanja.

Masa radijatora 13,55 kg

Masa praznog radijatora iznosi 13,55 kg.

Pri izboru nosača i načina pričvršćivanja treba uzeti u obzir i:

• masu vode u radijatoru
• masu priključnih ventila
• električni grejač, ako se koristi
• peškire postavljene na radijator
• materijal i nosivost zida

Zidni nosači moraju biti pravilno pričvršćeni za noseću podlogu.

Zapremina vode 4,24 l

Unutrašnja zapremina radijatora iznosi 4,24 litra.

Ovaj podatak utiče na:

• ukupnu količinu vode u sistemu
• brzinu zagrevanja
• hidrauličko balansiranje
• količinu inhibitora korozije
• punjenje i odzračivanje instalacije
• izbor električnog grejača

Rad na centralnom grejanju

LifePan Agora Premium 5×1394-W-AGOR predviđen je za povezivanje sa sistemom centralnog grejanja.

Može se koristiti sa kompatibilnim sistemima koji koriste:

• gasni kotao
• električni kotao
• kotao na čvrsto gorivo
• toplotnu pumpu
• zajedničku kotlarnicu
• drugi odgovarajući izvor zagrejane vode

Kompatibilnost zavisi od temperature, pritiska, kvaliteta vode i načina regulacije sistema.

Mogućnost električne izvedbe

Radijator se može pripremiti i za električni rad uz odgovarajuću dodatnu opremu.

Električna izvedba zahteva:

• električni grejač odgovarajuće snage
• termostat ili regulator
• pravilno punjenje radijatora
• priključni kabl
• odgovarajuću električnu zaštitu
• pravilno postavljen odzračni i sigurnosni element

Električni grejač nije naveden kao deo standardne isporuke i bira se zasebno.

Kombinovani način rada

Uz odgovarajuću dodatnu opremu radijator može raditi kombinovano:

• preko centralnog grejanja tokom grejne sezone
• preko električnog grejača van grejne sezone

Za kombinovanu izvedbu mogu biti potrebni:

• električni grejač
• termostat
• T-priključak
• dovodni ventil
• povratni ventil
• odgovarajući priključni adapteri

Kombinovani sistem treba da poveže stručno lice.

Primena u kupatilu

Model 5×1394-W-AGOR može se koristiti kao kupatilski radijator za zagrevanje prostora i peškira.

Pre montaže treba proveriti:

• udaljenost od tuš-kabine ili kade
• položaj kupatilskog nameštaja
• zone električne zaštite
• položaj utičnice kod električne verzije
• pristup ventilima
• prostor za postavljanje peškira
• ventilaciju prostorije
• nosivost zida

Primena u drugim prostorijama

Radijator se može koristiti i u:

• hodniku
• toaletu
• garderoberu
• kuhinji
• predsoblju
• poslovnom prostoru
• prostoriji sa ograničenom širinom zida

Deklarisana toplotna snaga mora odgovarati toplotnim gubicima konkretnog prostora.

Zidna montaža

Radijator je namenjen vertikalnoj montaži na zid.

Montaža obuhvata:

• određivanje konačne pozicije
• proveru položaja instalacionih cevi
• označavanje mesta za nosače
• bušenje zida
• postavljanje odgovarajućih tiplova
• pričvršćivanje nosača
• postavljanje radijatora
• povezivanje ventila
• punjenje sistema
• odzračivanje
• proveru nepropusnosti

Vrsta tiplova i vijaka mora odgovarati materijalu zida.

Montaža na masivan zid

Kod zida od betona, pune opeke ili čvrstog bloka treba koristiti pričvrsne elemente odgovarajuće nosivosti.

Pre bušenja treba proveriti da u zidu nema:

• električnih instalacija
• vodovodnih cevi
• cevi sistema grejanja
• drugih skrivenih instalacija

Montaža na gips-kartonski zid

Kod gips-kartonskog zida potrebno je predvideti odgovarajuće ojačanje.

Montaža može zahtevati:

• noseću metalnu konstrukciju
• drveno ojačanje
• specijalne tiplove
• pričvršćivanje za noseće profile
• raspodelu opterećenja na više tačaka

Radijator ne treba pričvršćivati samo za tanku gips-kartonsku ploču bez ojačanja.

Priključivanje na sistem grejanja

Kompletan priključni sklop može obuhvatati:

• dovodni ventil
• povratni ventil
• termostatsku glavu
• priključne adaptere
• odzračni ventil
• završni čep
• zidne ili podne rozete
• cevi sistema grejanja

Tačan tip ventila i priključnih elemenata treba odabrati prema instalaciji i tehničkom crtežu radijatora.

Odzračivanje radijatora

Nakon povezivanja i punjenja sistema potrebno je odzračiti radijator.

Postupak obično obuhvata:

• otvaranje ventila radijatora
• postepeno punjenje sistema
• otvaranje odzračnog ventila
• ispuštanje vazduha
• zatvaranje ventila kada poteče voda
• proveru pritiska sistema
• ponovno odzračivanje nakon prvog zagrevanja

Vazduh u radijatoru može izazvati neravnomerno zagrevanje i pojavu šumova.

Hidrauličko balansiranje

Za pravilan rad celog sistema potrebno je podesiti protok kroz radijator.

Balansiranje može obuhvatati:

• podešavanje povratnog ventila
• proveru temperature polaznog voda
• proveru temperature povratnog voda
• kontrolu rada cirkulacione pumpe
• usklađivanje sa drugim radijatorima
• proveru ravnomernog zagrevanja

Izbor prema toplotnim gubicima

Pri izboru radijatora treba uzeti u obzir:

• površinu prostorije
• visinu plafona
• kvalitet termoizolacije
• broj spoljnih zidova
• veličinu i kvalitet prozora
• klimatsku zonu
• željenu temperaturu prostorije
• režim rada sistema
• dodatne izvore toplote

Za precizan izbor potrebno je izvršiti proračun toplotnih gubitaka.

Održavanje radijatora

Redovno održavanje obuhvata:

• uklanjanje prašine sa cevi
• proveru priključnih ventila
• kontrolu odzračnog ventila
• proveru stabilnosti nosača
• proveru tragova curenja
• kontrolu ravnomernog zagrevanja
• odzračivanje po potrebi

Čišćenje bele površine

Za čišćenje se preporučuju:

• meka suva krpa
• blago navlažena mikrofiber krpa
• blag pH-neutralan deterdžent
• meka četka za prašinu
• brisanje površine nakon čišćenja

Treba izbegavati:

• abrazivne sunđere
• metalne četke
• praškasta sredstva
• agresivne rastvarače
• jaka kisela sredstva
• jaka alkalna sredstva
• struganje tvrdim predmetima
• dugotrajan kontakt sa mokrim tekstilom

Pre čišćenja radijator treba isključiti i ostaviti da se ohladi.

Sadržaj isporuke

Detaljan sadržaj fabričkog pakovanja treba proveriti pre kupovine.

Potrebno je potvrditi da li paket obuhvata:

• zidne nosače
• pričvrsne elemente
• odzračni ventil
• završni čep
• priključne ventile
• električni grejač
• termostat
