Opis

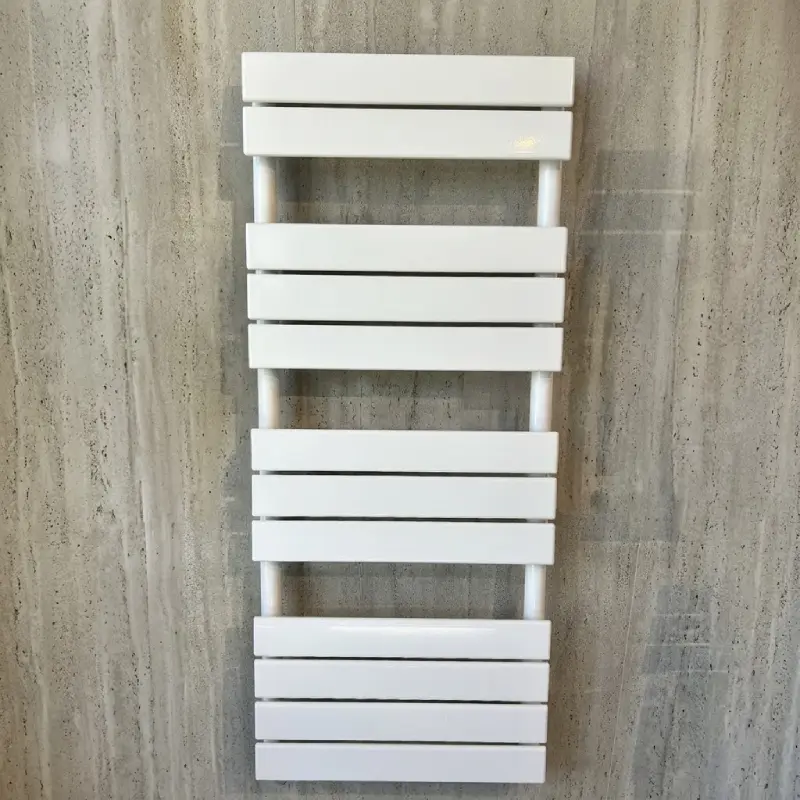

LifePan Navi dizajnerski radijator beli 500 × 1200 mm 7322-5X12-NA

Vertikalni radijator sa ravnim horizontalnim cevima

LifePan Navi 7322-5X12-NA je vertikalni dizajnerski radijator sa horizontalnim cevima ravne prednje površine. Cevi su direktno postavljene između glavnih vertikalnih profila u obliku slova D, čime model dobija pravilne linije i kompaktnu konstrukciju.

Ravna površina horizontalnih cevi povećava kontaktnu grejnu površinu i daje radijatoru prepoznatljiv geometrijski izgled. Model je namenjen prostorima u kojima se od radijatora očekuju funkcija zagrevanja, mogućnost postavljanja peškira i dekorativno uklapanje u enterijer.

Osnovne funkcije radijatora su:

• zagrevanje kupatila ili druge prostorije
• prenos toplote sa sistema grejanja na vazduh
• korišćenje slobodne vertikalne površine zida
• zagrevanje i sušenje peškira
• rad u sistemu centralnog grejanja
• mogućnost električne konfiguracije
• dekorativno uklapanje u savremene enterijere
• jednostavan pristup površinama radi čišćenja

Dimenzije 500 × 1200 mm

Radijator ima nominalnu širinu 500 mm i visinu 1200 mm. Ovakve dimenzije omogućavaju montažu na užu vertikalnu površinu zida, uz dovoljnu visinu za raspored 12 horizontalnih cevi.

Pre kupovine i montaže treba proveriti:

• raspoloživu širinu zida
• raspoloživu visinu zida
• položaj dovodne i povratne cevi
• udaljenost od poda
• udaljenost od bočnih zidova
• položaj lavaboa ili kupatilskog nameštaja
• prostor za radijatorske ventile
• prostor za zidne nosače
• pristup odzračnom ventilu
• položaj električnog priključka kod električne izvedbe

Nominalne mere radijatora ne obuhvataju dodatni prostor potreban za ventile, priključne elemente i odstojanje od zida.

Konstrukcija sa 12 horizontalnih cevi

Varijanta širine 500 mm i visine 1200 mm ima ukupno 12 horizontalnih cevi. Cevi imaju ravnu prednju površinu i direktno su povezane sa bočnim vertikalnim profilima.

Takva konstrukcija omogućava:

• pravilno raspoređenu grejnu površinu
• jednostavno postavljanje peškira
• lak pristup između pojedinih cevi
• geometrijski i simetričan izgled
• jednostavnije čišćenje ravnih površina
• vertikalnu montažu uz umerenu širinu zida

Prekrivanje većeg dela radijatora tekstilom može smanjiti prenos toplote u prostoriju.

Bela boja RAL 9016

Model 7322-5X12-NA izrađen je u beloj boji. LifePan navodi RAL 9016 i RAL 7016 kao standardne proizvodne boje za Navi seriju, dok su druge nijanse dostupne prema zahtevu. Ovaj opis odnosi se na belu verziju RAL 9016.

Bela završna obrada može se kombinovati sa:

• belom sanitarnom keramikom
• belim kupatilskim nameštajem
• hromiranim slavinama
• crnim slavinama i galanterijom
• svetlim keramičkim pločicama
• sivim pločicama
• pločicama u imitaciji kamena
• drvenim dekorima
• belim ili crnim profilima tuš-kabine

RAL oznaka olakšava usklađivanje radijatora sa drugim elementima enterijera.

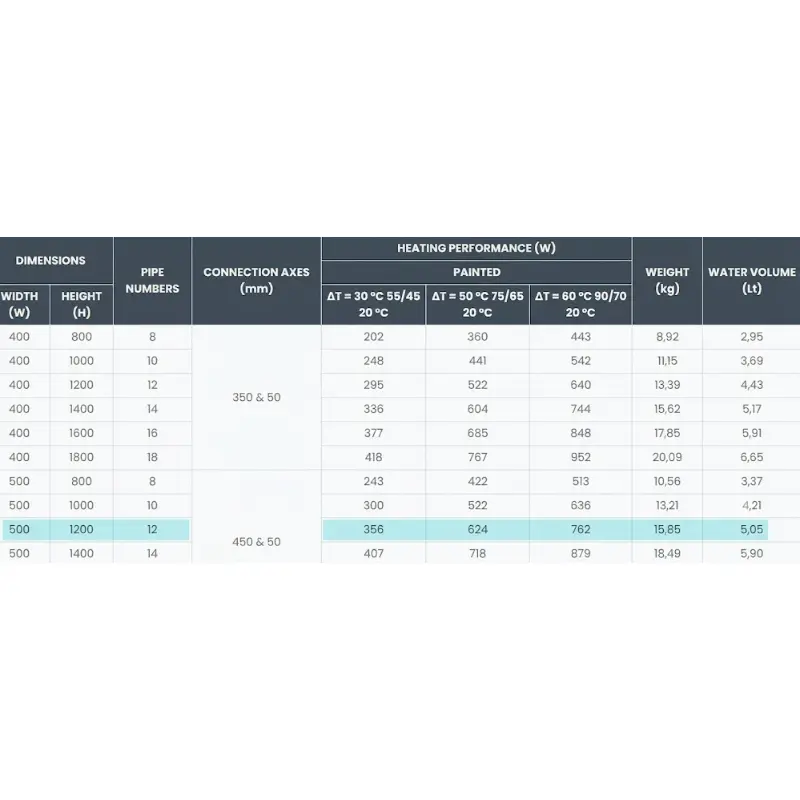

Toplotna snaga pri ΔT 30

Pri temperaturnoj razlici ΔT 30, odnosno režimu rada 55/45/20 °C, deklarisana toplotna snaga modela iznosi 356 W.

Ovaj režim rada može biti relevantan kod niskotemperaturnih sistema grejanja.

Stvarna količina toplote koju radijator predaje prostoriji zavisi od:

• površine i zapremine prostorije
• kvaliteta termoizolacije
• broja spoljnih zidova
• površine prozora
• spoljne temperature
• temperature vode u sistemu
• protoka kroz radijator
• hidrauličkog balansiranja
• položaja radijatora u prostoriji

Toplotna snaga pri ΔT 50

Pri režimu 75/65/20 °C, odnosno temperaturnoj razlici ΔT 50, deklarisana toplotna snaga iznosi 624 W.

Ova vrednost predstavlja standardni podatak za poređenje radijatora u klasičnim sistemima centralnog grejanja.

Pri izboru treba uzeti u obzir:

• toplotne gubitke prostorije
• projektovanu temperaturu polaznog voda
• temperaturu povratnog voda
• željenu sobnu temperaturu
• protok kroz radijator
• način regulacije
• dodatne izvore toplote
• korišćenje radijatora za sušenje peškira

Toplotna snaga pri ΔT 60

Pri režimu 90/70/20 °C, odnosno temperaturnoj razlici ΔT 60, deklarisana toplotna snaga modela iznosi 762 W.

Viša temperatura vode povećava predaju toplote, ali režim rada mora biti usklađen sa projektom grejne instalacije i dozvoljenim parametrima svih elemenata sistema.

Maksimalni radni pritisak 4 bara

LifePan za Navi seriju navodi maksimalni radni pritisak od 4 bara.

Pre povezivanja treba proveriti:

• radni pritisak instalacije
• pritisak pri punjenju sistema
• stanje ekspanzione posude
• rad sigurnosnog ventila
• karakteristike kotla
• karakteristike toplotne pumpe
• mogućnost pojave hidrauličkih udara

Radijator se ne sme koristiti u sistemu čiji pritisak prelazi vrednost koju je deklarisao proizvođač.

Priključne ose 450 i 50 mm

Za Navi model dimenzija 500 × 1200 mm zvanična tabela navodi priključne ose 450 i 50 mm.

Ovaj podatak treba proveriti prema izabranom načinu povezivanja i fabričkom montažnom crtežu pre pripreme instalacionih cevi.

Priključne mere su važne pri:

• pripremi dovodne i povratne cevi
• pozicioniranju ventila
• zameni postojećeg radijatora
• izboru priključnog seta
• određivanju ose radijatora
• planiranju završnih keramičarskih radova
• izvođenju instalacije iz zida ili poda

Instalaciju ne treba pripremati samo na osnovu ukupne širine radijatora.

Masa radijatora 15,85 kg

Masa praznog radijatora iznosi 15,85 kg.

Pri izboru nosača i načina pričvršćivanja treba uzeti u obzir i dodatnu masu:

• vode u radijatoru
• radijatorskih ventila
• priključnih elemenata
• električnog grejača, ako se koristi
• peškira postavljenih na radijator

Zid i pričvrsni elementi moraju imati odgovarajuću nosivost.

Zapremina vode 5,05 litara

Unutrašnja zapremina modela iznosi 5,05 litara.

Zapremina vode utiče na:

• ukupnu količinu vode u sistemu
• brzinu zagrevanja radijatora
• termičku inerciju
• odzračivanje instalacije
• hidrauličko balansiranje
• količinu inhibitora korozije
• izbor električnog grejača

Rad u sistemu centralnog grejanja

LifePan navodi da je Navi dostupan za rad sa sistemom centralnog grejanja.

Radijator se može koristiti sa kompatibilnim sistemima koji koriste:

• gasni kotao
• električni kotao
• kotao na čvrsto gorivo
• toplotnu pumpu
• centralnu kotlarnicu
• drugi odgovarajući izvor zagrejane vode

Kompatibilnost zavisi od temperature, pritiska, kvaliteta vode i načina regulacije instalacije.

Mogućnost električnog rada

Proizvođač navodi da je za Navi dostupna i mogućnost električnog rada.

Električna konfiguracija zahteva odgovarajući:

• električni grejač
• termostat ili regulator
• priključni kabl
• pravilno punjenje radijatora
• električnu zaštitu
• odzračni ili sigurnosni element

Električni grejač nije naveden kao deo standardne isporuke i bira se zasebno prema tehničkim zahtevima radijatora.

Kombinovani način rada

Uz odgovarajuću dodatnu opremu radijator se može pripremiti za kombinovani rad:

• preko centralnog grejanja tokom grejne sezone
• preko električnog grejača van grejne sezone

Za kombinovanu konfiguraciju mogu biti potrebni:

• električni grejač
• T-priključak
• dovodni ventil
• povratni ventil
• termostat
• priključni adapteri

Kombinovanu montažu treba da izvede stručno lice.

Primena u kupatilu

LifePan Navi 7322-5X12-NA može se koristiti kao kupatilski radijator za zagrevanje prostorije i peškira.

Pre montaže treba proveriti:

• udaljenost od tuša ili kade
• položaj kupatilskog nameštaja
• prostor za postavljanje peškira
• pristup radijatorskim ventilima
• nosivost zida
• ventilaciju prostorije
• električne zaštitne zone kod električne izvedbe
• položaj električne utičnice

Primena u drugim prostorijama

Radijator se može koristiti i u:

• hodniku
• toaletu
• kuhinji
• garderoberu
• predsoblju
• poslovnom prostoru
• manjoj spavaćoj sobi
• prostoriji sa ograničenom širinom zida

Toplotnu snagu treba uskladiti sa proračunatim toplotnim gubicima konkretne prostorije.

Ravna površina cevi

Proizvođač posebno ističe da Navi ima horizontalne cevi ravne površine. Takva konstrukcija doprinosi većoj vidljivoj grejnoj površini i klasičnim, pravilnim linijama proizvoda.

Ravna površina omogućava:

• uredan geometrijski izgled
• jednostavnije brisanje prašine
• ravnomernu vizuelnu strukturu
• lakše postavljanje peškira
• usklađivanje sa ravnim linijama nameštaja i sanitarija

Vertikalni profili u obliku slova D

Horizontalne cevi povezane su sa glavnim bočnim profilima u obliku slova D. Ovakva konstrukcija predstavlja prepoznatljivu karakteristiku Navi serije.

Vertikalni profili:

• nose horizontalne cevi
• povezuju radijator u jedinstvenu celinu
• služe za cirkulaciju grejnog medijuma
• definišu spoljašnju formu radijatora
• omogućavaju stabilnu zidnu montažu

Zidna montaža

Radijator je namenjen vertikalnoj montaži na zid.

Postupak ugradnje obično obuhvata:

• određivanje konačne pozicije
• proveru položaja instalacionih cevi
• označavanje mesta za nosače
• bušenje zida
• postavljanje odgovarajućih tiplova
• pričvršćivanje nosača
• postavljanje radijatora
• povezivanje ventila
• punjenje instalacije
• odzračivanje
• proveru nepropusnosti

Vrsta pričvršćenja mora odgovarati materijalu zida i ukupnoj masi napunjenog radijatora.

Montaža na masivan zid

Kod zida od betona, pune opeke ili čvrstog bloka treba koristiti odgovarajuće:

• tiplove
• vijke
• ankere
• montažne nosače

Pre bušenja treba proveriti da u zidu nema električnih vodova, vodovodnih cevi ili cevi sistema grejanja.

Montaža na gips-kartonski zid

Kod gips-kartonskog zida potrebno je predvideti noseće ojačanje.

Montaža može zahtevati:

• pričvršćivanje za metalne profile
• drveno ojačanje unutar zida
• noseću podkonstrukciju
• specijalne pričvrsne elemente
• raspodelu opterećenja na više tačaka

Radijator ne treba pričvršćivati samo za tanku gips-kartonsku ploču bez odgovarajućeg ojačanja.

Povezivanje sa grejnom instalacijom

Kompletan priključni sklop može obuhvatati:

• dovodni ventil
• povratni ventil
• termostatsku glavu
• priključne adaptere
• odzračni ventil
• završni čep
• zidne ili podne rozete
• cevi sistema grejanja

Tačan tip priključnog kompleta treba izabrati prema položaju cevi, izabranoj konfiguraciji priključivanja i fabričkom montažnom crtežu.

Odzračivanje radijatora

Nakon punjenja sistema potrebno je ukloniti vazduh iz radijatora.

Postupak obično obuhvata:

• otvaranje radijatorskih ventila
• postepeno punjenje sistema
• otvaranje odzračnog ventila
• ispuštanje zarobljenog vazduha
• zatvaranje ventila kada poteče voda
• proveru sistemskog pritiska
• ponovno odzračivanje nakon prvog zagrevanja

Prisustvo vazduha može izazvati šumove i neravnomerno zagrevanje.

Hidrauličko balansiranje

Za pravilan rad celog sistema potrebno je podesiti protok kroz radijator.

Balansiranje može obuhvatati:

• podešavanje povratnog ventila
• proveru temperature polaznog voda
• proveru temperature povratnog voda
• kontrolu rada cirkulacione pumpe
• usklađivanje sa drugim radijatorima
• proveru ravnomernog zagrevanja svih cevi

Izbor prema toplotnim gubicima

Pri izboru radijatora treba uzeti u obzir:

• površinu prostorije
• visinu plafona
• kvalitet termoizolacije
• broj spoljnih zidova
• veličinu i kvalitet prozora
• klimatsku zonu
• željenu sobnu temperaturu
• temperaturu vode u sistemu
• dodatne izvore toplote

Za precizan izbor potrebno je izvršiti proračun toplotnih gubitaka.

Održavanje radijatora

Redovno održavanje obuhvata:

• uklanjanje prašine sa horizontalnih cevi
• proveru radijatorskih ventila
• kontrolu odzračnog ventila
• proveru zidnih nosača
• pregled spojeva
• proveru ravnomernog zagrevanja
• odzračivanje po potrebi
• kontrolu završne obrade

Čišćenje bele površine

Za redovno čišćenje preporučuju se:

• meka suva krpa
• blago navlažena mikrofiber krpa
• mlaka voda
• blag pH-neutralan deterdžent
• meka četka za uklanjanje prašine
• brisanje površine nakon čišćenja

Treba izbegavati:

• abrazivne sunđere
• metalne četke
• praškasta sredstva
• agresivne rastvarače
• jaka kisela sredstva
• jaka alkalna sredstva
• struganje tvrdim predmetima
• dugotrajan kontakt sa mokrim tekstilom

Radijator treba isključiti i ostaviti da se ohladi pre čišćenja.

Sadržaj isporuke

Zvanična LifePan stranica potvrđuje tehničke karakteristike Navi modela, ali ne navodi detaljan sadržaj standardnog pakovanja.

Pre kupovine treba proveriti da li su uključeni:

• zidni nosači
• pričvrsni elementi
• odzračni ventil
• završni čep
• priključni ventili
• električni grejač
• termostat
