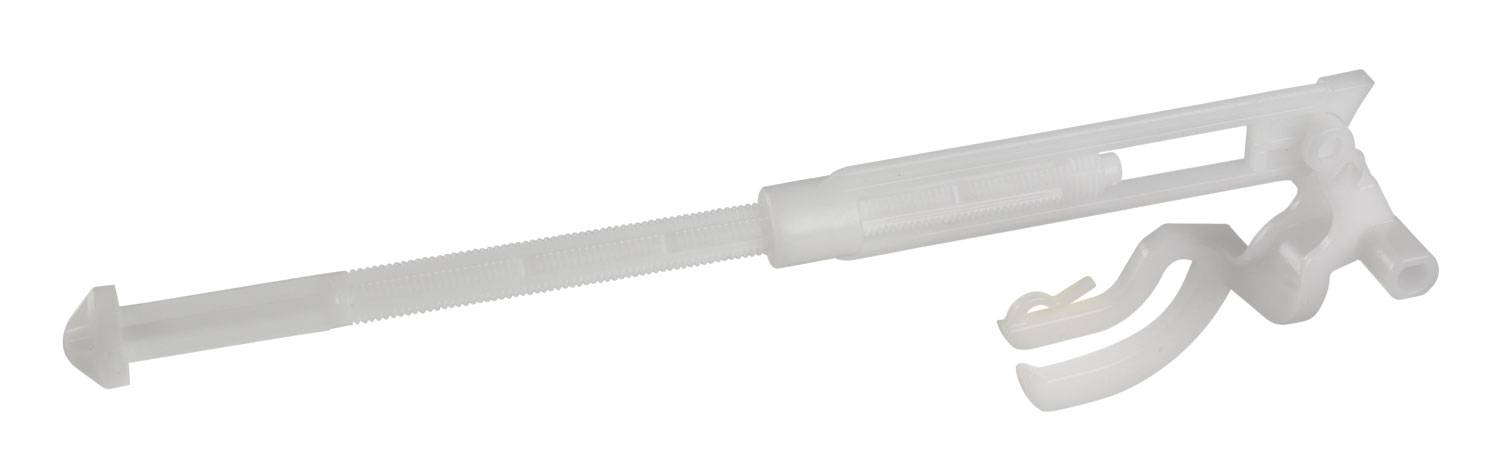

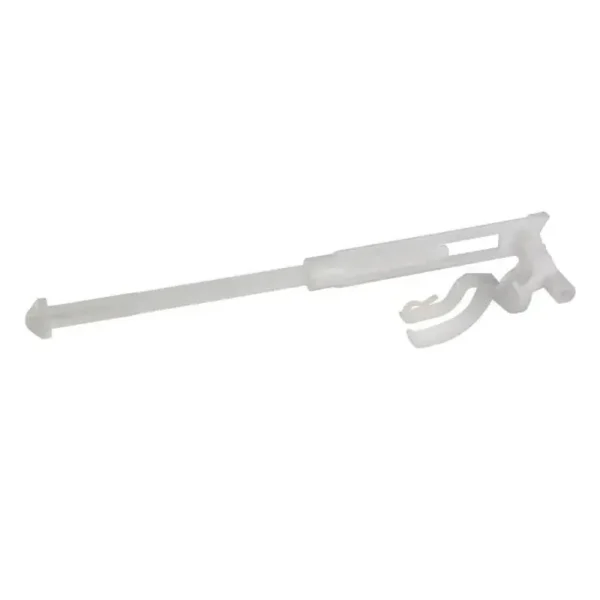

LIV poluga za ugradni vodokotlić Tornado (ID-195281)

Opis

LIV poluga za ugradni vodokotlić Tornado

LIV poluga za ugradni Tornado sa šifrom ID-195281 predstavlja rezervni deo mehaničkog aktivacionog sklopa kompatibilnog LIV Tornado vodokotlića. Poluga povezuje korisnički prekidač ili drugu aktivacionu komandu sa ispusnim zvonom. Kada korisnik pokrene ispiranje, poluga prenosi pokret i silu do ventila, omogućavajući otvaranje odvoda vode prema WC šolji.

Ovaj deo je mali u poređenju sa kompletnim vodokotlićem, ali je neophodan za pravilan rad. Ako je poluga napukla, deformisana, iskočila iz ležišta ili je njen spoj istrošen, spoljašnja komanda može prestati da pokreće zvono. Vodokotlić tada može biti pun i tehnički ispravan, ali ispiranje neće reagovati na prekidač.

Uloga poluge

Poluga funkcioniše kao mehanički prenosnik. Jedan njen deo prima pokret sa prekidača, dok drugi deluje na zvono ili povezani element. Geometrija poluge određuje smer i veličinu pokreta.

Zbog toga nije dovoljno da rezervni deo samo približno liči na postojeći. Dužina, ugao, položaj osovine i tačke povezivanja moraju odgovarati Tornado sistemu. Pogrešna poluga može dati premali hod ili držati ventil stalno opterećenim.

Kompatibilnost

ITIM šifra ID-195281 označava polugu za ugradni Tornado. Pre kupovine treba proveriti tačan model vodokotlića i postojeći aktivacioni sklop. Posebno treba utvrditi da li je sistem standardni Tornado, Tornado Duo ili druga generacija.

Ako postoji stari deo, preporučljivo je uporediti njegov oblik i šifru. Ako je poluga polomljena ili nedostaje, fotografija nosača, prekidača i zvona može pomoći identifikaciji.

Simptomi oštećene poluge

Najčešći simptom je prekidač koji se pomera bez odgovarajućeg otpora. Komanda može delovati potpuno prazno ili aktivirati ispiranje samo pri veoma dubokom pritisku. Moguće je i povremeno preskakanje veze.

Ako poluga ostane zaglavljena, može držati zvono otvorenim i izazvati curenje. Ako je deformisana, može pritiskati ventil pod pogrešnim uglom i povećati habanje drugih delova.

Pregled pre zamene

Pre poručivanja treba otvoriti servisni prostor i posmatrati mehanizam tokom aktiviranja. Ako se prekidač pomera, ali poluga ne prati pokret, spoj može biti raskopčan. Ako se poluga pomera, ali ne podiže zvono, možda je oštećena njena druga tačka veze.

Ponekad je dovoljno vratiti polugu u ležište. Međutim, ako su osovina, kopča ili telo napukli, deo treba zameniti. Improvizovano vezivanje žicom ili lepljenje može privremeno raditi, ali nije pouzdano.

Priprema za zamenu

Dovod vode treba zatvoriti ako će se raditi blizu ispusnog ventila. Rezervoar se prazni, a servisni otvor otvara. Pre rastavljanja korisno je fotografisati položaj poluge.

Mali osigurači i kopče treba pažljivo odložiti. Delove ne treba nasilno savijati, jer plastični nosači mogu biti krti.

Uklanjanje stare poluge

Poluga se najpre odvaja od prekidača, a zatim od veze sa zvonom. Redosled može zavisiti od konstrukcije. Ako postoji osigurač, treba ga pravilno otpustiti.

Nakon uklanjanja treba pregledati obe tačke oslonca. Ako je nosač oštećen, nova poluga neće biti stabilna. Naslage treba ukloniti kako ne bi ometale kretanje.

Montaža nove poluge

Nova poluga ID-195281 postavlja se u isti geometrijski položaj kao originalna. Mora biti pravilno orijentisana. Jedan kraj povezuje se sa korisničkim prekidačem, a drugi sa ispusnim mehanizmom.

Spojevi treba da budu sigurni, ali poluga mora slobodno da se kreće. Ne sme biti bočno savijena ili pritisnuta uz zid rezervoara.

Podešavanje hoda

Ako sistem ima podesive elemente, hod treba podesiti tako da zvono dobije dovoljan pokret. Premali hod neće otvoriti ventil, dok preveliki može preopteretiti polugu ili držati zvono otvorenim.

U početnom položaju treba postojati minimalan potreban zazor. Poluga ne sme stalno pritiskati ventil.

Ručno testiranje

Pre puštanja vode treba nekoliko puta aktivirati prekidač. Poluga mora glatko preneti pokret, a zvono se mora vratiti. Ne sme biti preskakanja ili zaglavljivanja.

Ako poluga struže o drugi deo, potrebno je proveriti njenu orijentaciju. Deo se ne sme brusiti ili seći bez potvrde da je to predviđeno.

Testiranje sa punim vodokotlićem

Dovod vode se otvara i rezervoar puni. Ispiranje se aktivira više puta. Potrebno je proveriti da poluga podiže zvono dovoljno i da se nakon ciklusa vraća.

Ako voda nastavi da curi, treba proveriti da li poluga ostaje zategnuta. Ako se komanda vrati, a curenje ostane, problem može biti u zaptivci zvona.

Start-stop funkcija

Kod kompatibilne Tornado konfiguracije poluga može biti deo start-stop aktivacije. Tada mora pravilno preneti i početnu i narednu komandu. Nepravilna geometrija može sprečiti zaustavljanje ciklusa.

Obe faze treba proveriti. Ako samo pokretanje radi, a zaustavljanje ne, potrebno je pregledati podešavanje i ostale delove.

Zaštita od prekomerne sile

Poluga nije namenjena snažnom udaranju. Ako je za ispiranje potrebna velika sila, treba pregledati zvono, prekidač i naslage kamenca. Jači pritisak može polomiti novu polugu.

Pravilno podešen sistem treba da radi uz umerenu silu. Otpor je znak da nešto nije pravilno poravnato.

Održavanje

Poluga ne zahteva posebno redovno održavanje. Povremeno treba proveriti da je spojena i da se slobodno kreće. Ne treba nanositi mineralna ulja ili nepoznata maziva na plastiku.

Ako se uklanjaju naslage, koristi se blag postupak. Oštećenu polugu treba zameniti originalno odgovarajućim delom.

Ekonomična popravka

Zamena poluge može vratiti funkciju vodokotlića bez zamene zvona, plovka ili celog rezervoara. Zato je važno tačno dijagnostikovati kvar.

LIV poluga za ugradni Tornado ID-195281 predstavlja namenski spojni deo za prenos komande. Uz potvrđenu kompatibilnost, pravilnu orijentaciju i podešavanje hoda omogućava pouzdano aktiviranje postojećeg Tornado sistema kroz servisni otvor.
