Opis

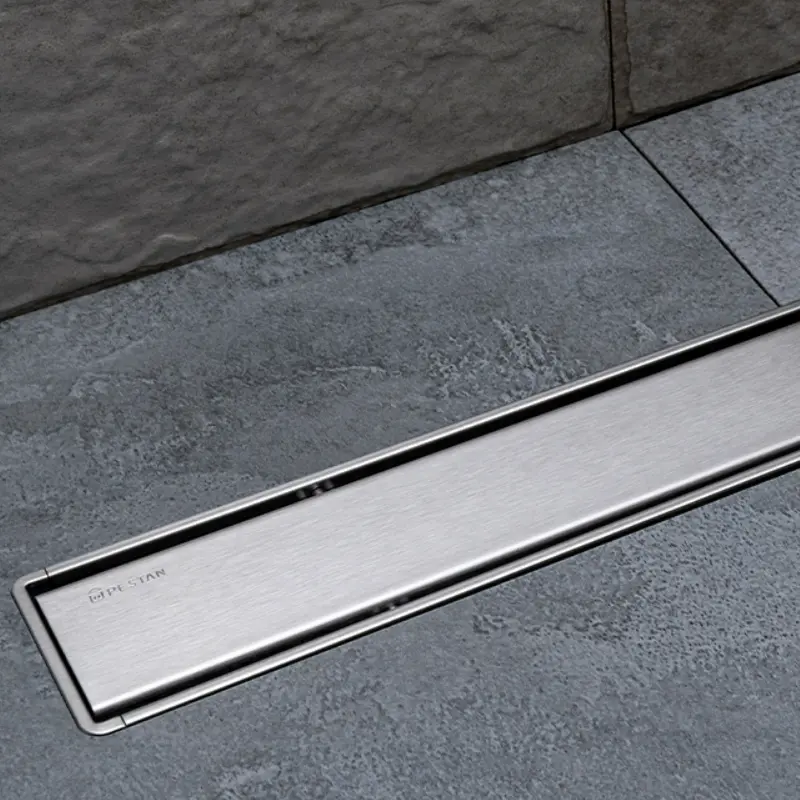

Peštan Confluo Primo Compact Line 2u1 tuš kanalica 45 cm 13702508

Kompaktna tuš kanalica za manja kupatila

Peštan Confluo Primo Compact Line 13702508 je kompletna linijska tuš kanalica namenjena za prikupljanje i odvođenje vode iz tuš prostora bez klasične tuš kade. Ugrađuje se u podnu konstrukciju, dok završni element ostaje poravnat sa podnim pločicama.

Nominalna dužina modela iznosi 450 mm, odnosno 45 cm. Kompaktna dimenzija omogućava postavljanje u manjim kupatilima, užim tuš zonama, gostinskim kupatilima i prostorima u kojima nije moguće ugraditi kanalicu dužine 55, 65, 75 ili 85 cm.

Model sa šifrom 13702508 predstavlja najkraću dimenziju u ovoj grupi Confluo Primo Compact Line kanalica. Dostupni podaci o proizvodu potvrđuju nominalnu dužinu od 450 mm i pripadnost Compact Line seriji.

Šifra artikla 13702508

Ovaj opis odnosi se na Peštan Confluo Primo Compact Line tuš kanalicu sa sledećim osnovnim podacima:

• Proizvođač: Peštan
• Brend: Confluo
• Serija: Primo Compact Line
• Šifra artikla: 13702508
• Nominalna dužina: 450 mm
• Dužina: 45 cm
• Završni element: reverzibilni 2u1
• Odvodni priključak: DN 50
• Položaj odvoda: horizontalni
• Način montaže: podna ugradnja

Šifra 13702508 jasno se povezuje sa Peštan Compact Line kanalicom dužine 450 mm.

Nominalna dužina 450 mm

Nominalna dužina kanalice iznosi 450 mm, odnosno 45 cm. Ova dimenzija prilagođena je manjim tuš prostorima i omogućava postavljanje tamo gde raspoloživa širina ne dozvoljava ugradnju dužeg linearnog odvoda.

Pre pripreme mesta za ugradnju potrebno je proveriti:

• širinu tuš prostora
• ukupne spoljne dimenzije kanalice
• položaj zida
• pravac kanalizacione cevi
• raspored podnih pločica
• položaj fuga
• potreban pad poda
• završnu visinu keramike
• prostor za sifonsku bazu
• pristup kanalici radi čišćenja

Nominalna mera od 45 cm ne predstavlja obavezno ukupnu konstrukcionu dužinu sa prirubnicama, sifonskom bazom i montažnim elementima. Otvor u podu treba pripremiti prema tehničkom crtežu i stvarnim merama proizvoda.

Namenjena manjim tuš prostorima

Kompaktna dužina omogućava primenu u prostorima u kojima standardna kanalica dužine 65, 75 ili 85 cm ne može pravilno da se postavi.

Model se može koristiti u:

• manjim porodičnim kupatilima
• gostinskim kupatilima
• apartmanima
• hotelskim kupatilima
• kompaktnim tuš kabinama
• uskim tuš zonama
• prostorima nepravilnog oblika
• kupatilima tokom renoviranja

Položaj kanalice treba odrediti pre izvođenja kanalizacione instalacije, košuljice, hidroizolacije i keramičarskih radova.

Reverzibilni završni element 2u1

Glavna karakteristika Peštan Confluo Primo Compact Line kanalice je reverzibilni završni element koji omogućava dva načina završne obrade:

• vidljivu metalnu površinu
• površinu obloženu podnom pločicom

Izbor strane vrši se prilikom montaže. Metalna strana formira jasno vidljivu linearnu kanalicu, dok strana sa pločicom omogućava diskretnije uklapanje odvoda sa ostatkom poda.

Bez obzira na izabranu stranu, završni element mora ostati uklonjiv kako bi se omogućio pristup unutrašnjosti kanalice radi čišćenja i održavanja.

Strana za oblaganje podnom pločicom

Kada se završni element okrene na stranu predviđenu za oblaganje, u njegovo udubljenje postavlja se precizno isečen komad podne pločice.

Prilikom postavljanja pločice potrebno je uskladiti:

• unutrašnje dimenzije nosača
• dužinu i širinu keramičkog umetka
• debljinu pločice
• debljinu lepka
• završnu visinu umetka
• pravac šare na pločici
• položaj fuga
• bočne proreze za prihvat vode
• mogućnost uklanjanja završnog elementa

Keramički umetak ne sme zatvoriti proreze kroz koje voda ulazi u telo kanalice. Završni element mora moći da se izvadi bez uklanjanja okolnih podnih pločica.

Vidljiva strana od nerđajućeg čelika

Druga strana završnog elementa koristi se kao vidljiva metalna površina. Ravna inox maska formira linearan detalj u podu i može se uskladiti sa drugim metalnim elementima u kupatilu.

Može se kombinovati sa:

• hromiranim slavinama
• usponskim tuševima
• tuš ružama
• tuš ručicama
• profilima tuš kabine
• kupatilskom galanterijom
• inox završnim lajsnama
• metalnim držačima i policama

Metalnu površinu treba redovno ispirati i brisati kako bi se uklonili tragovi vode, kamenac, sapunica i ostaci kozmetičkih proizvoda.

Završni element od nerđajućeg čelika

Vidljivi završni deo kanalice izrađen je od nerđajućeg čelika prilagođenog korišćenju u vlažnim sanitarnim prostorima.

Nerđajući čelik omogućava:

• otpornost na vlagu
• stabilnu završnu površinu
• jednostavno čišćenje
• higijensko održavanje
• uklanjanje površinskih naslaga
• usklađivanje sa metalnom kupatilskom opremom
• primenu u tuš prostorima
• dugotrajnu upotrebu uz pravilno održavanje

Za čišćenje treba koristiti mlaku vodu, meku krpu i blago pH neutralno sredstvo bez abrazivnih čestica.

Telo kanalice od ABS plastike

Nosač završnog elementa izrađen je od ABS plastike, dok su sifonska baza i funkcionalni odvodni elementi izrađeni od polipropilena.

Polimerna konstrukcija omogućava:

• kompaktnu ukupnu visinu
• precizno oblikovane komponente
• malu ukupnu masu
• otpornost na vlagu
• jednostavnije pozicioniranje
• lakše povezivanje sa odvodnom cevi
• uklanjanje unutrašnjih delova
• pristup radi čišćenja

Telo kanalice mora biti pravilno oslonjeno, nivelisano i stabilizovano pre izvođenja košuljice.

Niska ugradna konstrukcija

Confluo Compact Line serija namenjena je niskoj ugradnji. Minimalna visina kanalice iznosi približno 52 mm, što omogućava primenu u kupatilima sa ograničenom dubinom poda.

Prilikom proračuna ukupne visine potrebno je uzeti u obzir:

• noseću podlogu
• položaj kanalizacione cevi
• visinu sifonske baze
• telo kanalice
• nivelacione elemente
• debljinu košuljice
• hidroizolacioni sloj
• lepak za pločice
• debljinu podne keramike
• potreban pad poda

Minimalna visina kanalice ne predstavlja ukupnu visinu kompletne završene podne konstrukcije.

Primena tokom renoviranja kupatila

Niska konstrukcija može olakšati izvođenje tuš prostora u nivou poda tokom renoviranja, naročito kada nije moguće značajno povećati visinu postojećeg poda.

Pre izbora kanalice potrebno je proveriti:

• visinu postojeće kanalizacione cevi
• mogućnost izvođenja potrebnog pada
• raspoloživu dubinu košuljice
• završni nivo ostatka kupatila
• položaj vrata
• prostor za sifonsku bazu
• mogućnost povezivanja priključka DN 50
• prostor za hidroizolacioni sistem

Niska ugradna konstrukcija ne može nadoknaditi previsoko postavljenu odvodnu cev ili nedovoljan pad kanalizacione instalacije.

Horizontalni odvodni priključak DN 50

Peštan Confluo Primo Compact Line kanalica ima horizontalni odvodni priključak nominalnog prečnika DN 50.

Pre zatvaranja podne konstrukcije potrebno je proveriti:

• prečnik kanalizacione cevi
• pravac odvodne instalacije
• potreban pad cevi
• nepropusnost spojeva
• položaj sifonske baze
• stabilnost tela kanalice
• završnu visinu rešetke
• brzinu odvodnjavanja

Pre izvođenja košuljice i hidroizolacije preporučuje se ispitivanje kanalice i odvodnih spojeva puštanjem vode.

Maksimalni kapacitet odvoda do 48 l/min

Confluo Compact Line seriju karakteriše maksimalni kapacitet odvoda do 48 litara u minuti, odnosno približno 0,8 litara u sekundi. Peštan za Confluo linearne odvode navodi veliki protok i nisku samočisteću S bazu.

Konačan protok ugrađenog sistema zavisi od:

• pravilne montaže kanalice
• pada poda prema kanalici
• prečnika odvodne cevi
• pada kanalizacione instalacije
• čistoće bočnih proreza
• čistoće rešetke za dlake
• čistoće sifonske baze
• protoka tuš opreme
• redovnog održavanja

Kod tuš sistema sa velikom tuš ružom ili više izlaza koji rade istovremeno potrebno je proveriti njihov zbirni protok.

Samočisteća sifonska baza

Sifonska baza oblikovana je tako da usmerava protok vode prema odvodnom priključku i smanjuje zadržavanje nečistoća u unutrašnjosti.

Samočisteća konstrukcija doprinosi:

• pravilnom usmeravanju vode
• ispiranju unutrašnjih površina
• smanjenom zadržavanju naslaga
• jednostavnijem održavanju
• kompaktnoj visini kanalice
• stabilnom odvođenju vode

Peštan navodi ultra nisku samočisteću S bazu kao jednu od osnovnih karakteristika Confluo linearnih odvoda.

Samočisteća funkcija ne uklanja potrebu za periodičnim vađenjem i ručnim čišćenjem dostupnih komponenti.

Rotacija sifonske baze za 360°

Sifonska baza može se rotirati za 360°, što omogućava usmeravanje horizontalnog priključka prema položaju kanalizacione cevi. Ovu mogućnost Peštan navodi kao karakteristiku Confluo odvodnih sistema.

Rotirajuća baza olakšava:

• prilagođavanje pravcu odvoda
• povezivanje sa postojećom instalacijom
• smanjenje broja dodatnih kolena
• postavljanje kanalice uz zid
• postavljanje unutar tuš površine
• prilagođavanje uslovima na gradilištu

Nakon podešavanja položaja potrebno je proveriti stabilnost baze i nepropusnost spoja.

Vodeni zatvarač

Sifonska baza formira vodeni zatvarač koji sprečava prolazak neprijatnih mirisa iz kanalizacione instalacije u prostor kupatila.

Pravilan rad vodenog zatvarača zavisi od:

• pravilnog sastavljanja sifona
• dovoljne količine vode
• redovnog korišćenja tuša
• čistoće unutrašnjih komponenti
• pravilnog položaja sifonske baze
• nepropusnosti odvodnog sistema

Kod tuš prostora koji se duže ne koriste voda iz sifona može postepeno ispariti. Povremeno puštanje vode kroz kanalicu ponovo formira vodenu barijeru.

Rešetka za dlake

U unutrašnjosti kanalice nalazi se uklonjiva rešetka za dlake koja zadržava kosu i krupnije nečistoće pre njihovog ulaska u sifonsku bazu i kanalizacionu cev.

Rešetku za dlake treba redovno:

• izvaditi iz kanalice
• ukloniti nakupljenu kosu
• isprati mlakom vodom
• očistiti ostatke sapunice
• proveriti da nije oštećena
• vratiti u pravilan položaj

Redovno čišćenje doprinosi očuvanju protoka i smanjuje mogućnost začepljenja odvodne instalacije.

Nivelacioni elementi

Kanalica se isporučuje sa elementima koji omogućavaju podešavanje visine i položaja pre izvođenja košuljice i završnih slojeva poda.

Tokom montaže potrebno je proveriti:

• uzdužnu nivelaciju kanalice
• poprečni položaj
• visinu budućih podnih pločica
• položaj kanalice u odnosu na zid
• stabilnost oslonaca
• pravac odvodnog priključka
• pad poda prema kanalici
• završni nivo reverzibilne maske

Nakon nivelisanja telo kanalice treba učvrstiti kako tokom izvođenja košuljice ne bi došlo do pomeranja.

Ugradnja uz zid

Kanalica dužine 45 cm može se postaviti neposredno uz zid tuš prostora. Kod takve montaže pod se najčešće izvodi sa padom u jednom pravcu prema odvodnoj liniji.

Potrebno je uskladiti:

• razmak kanalice od zida
• spoj zida i poda
• položaj hidroizolacije
• debljinu zidnih pločica
• raspored podne keramike
• položaj fuga
• pravilan pad poda
• pristup završnom elementu

Posebnu pažnju treba posvetiti hidroizolaciji spoja između zida, poda i tela kanalice.

Ugradnja unutar tuš površine

Kanalica se može postaviti i unutar površine za tuširanje. U tom slučaju podne pločice treba izvesti sa odgovarajućim padom prema kanalici sa jedne ili više strana.

Prilikom planiranja potrebno je uskladiti:

• položaj kanalice
• raspored podnih pločica
• položaj fuga
• pravac pada poda
• položaj odvodne cevi
• visinu košuljice
• završni nivo maske
• pristup radi održavanja

Reverzibilni završni element mora ostati uklonjiv nakon završetka građevinskih i keramičarskih radova.

Hidroizolacija tuš prostora

Tuš kanalica mora biti pravilno povezana sa hidroizolacionim sistemom poda.

Hidroizolacija treba da obuhvati:

• prostor oko tela kanalice
• spoj kanalice i košuljice
• spoj zida i poda
• uglove tuš prostora
• prodore instalacija
• površinu ispod podnih pločica
• završne spojeve uz kanalicu
• sve kritične tačke mokre zone

Pre postavljanja podnih pločica potrebno je proveriti kontinuitet i nepropusnost hidroizolacionog sloja.

Usklađivanje sa podnim pločicama

Kod korišćenja strane za oblaganje pločicom potrebno je uskladiti:

• format i debljinu pločice
• unutrašnje dimenzije nosača
• debljinu lepka
• pravac šare
• položaj fuga
• završni nivo umetka
• bočne proreze za prihvat vode
• mogućnost uklanjanja završnog elementa

Kod korišćenja metalne strane potrebno je pravilno oblikovati spoj između podnih pločica i okvira kanalice.

Čišćenje metalne strane

Metalnu površinu treba redovno čistiti kako bi se uklonili tragovi vode, kamenac i sapunica.

Preporučeni postupak:

• izvaditi završni element
• isprati ga mlakom vodom
• naneti blago pH neutralno sredstvo
• obrisati mekom krpom
• očistiti donju stranu
• isprati čistom vodom
• osušiti površinu
• vratiti element u ležište

Ne treba koristiti metalne sunđere, čeličnu vunu, abrazivne praškove, jake kiseline ili agresivna sredstva na bazi hlora.

Čišćenje strane obložene pločicom

Kada je završni element obložen podnom pločicom, održava se na isti način kao okolna keramika, uz dodatno čišćenje bočnih odvodnih proreza.

Potrebno je:

• očistiti površinu pločice
• ukloniti naslage iz fuga
• očistiti bočne proreze
• povremeno izvaditi završni element
• očistiti njegovu donju stranu
• ukloniti nečistoće iz tela kanalice
• očistiti rešetku za dlake
• proveriti brzinu odvodnjavanja

Sadržaj isporuke

Artikal obuhvata:

• Peštan Confluo Primo Compact Line tuš kanalicu
• telo kanalice nominalne dužine 450 mm
• reverzibilni završni element 2u1
• metalnu stranu od nerđajućeg čelika
• stranu za oblaganje podnom pločicom
• nosač završnog elementa
• sifonsku bazu
• horizontalni priključak DN 50
• reducir sa zaptivkom
• rešetku za dlake
• nivelacione elemente
• montažne komponente
