Opis

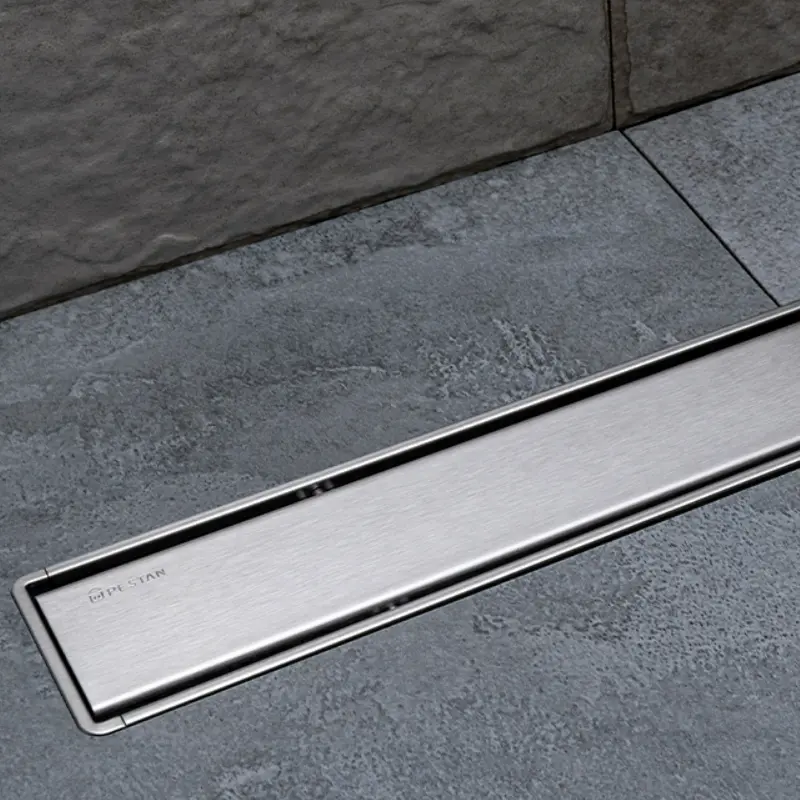

Peštan Confluo Primo Compact Line 2u1 tuš kanalica 65 cm 13702510

Kompletna tuš kanalica 65 cm za tuš prostor u nivou poda

Peštan Confluo Primo Compact Line 13702510 je kompletna tuš kanalica namenjena za prihvat i odvođenje vode iz tuš prostora bez klasične tuš kade. Ugrađuje se u podnu konstrukciju, dok završni element ostaje poravnat sa završnom površinom podnih pločica.

Model ima nominalnu dužinu od 650 mm, odnosno 65 cm. Ova dimenzija pogodna je za manje i standardne tuš prostore, kao i za kupatila u kojima nema dovoljno mesta za kanalice dužine 75 ili 85 cm.

Glavna karakteristika modela je dvostrani završni element. Jedna strana ima vidljivu površinu od nerđajućeg čelika, dok je druga predviđena za umetanje podne pločice. Način završne obrade bira se prilikom montaže kanalice.

Šifra artikla 13702510

Ovaj opis odnosi se na Peštan Confluo Primo Compact Line tuš kanalicu sa sledećim osnovnim podacima:

• Proizvođač: Peštan
• Brend: Confluo
• Serija: Primo Compact Line
• Šifra artikla: 13702510
• Nominalna dužina: 650 mm
• Dužina: 65 cm
• Završni element: dvostrani
• Odvodni priključak: DN 50
• Maksimalni protok: do 48 l/min
• Minimalna ugradna visina: 52 mm

Šifra 13702510 odgovara Confluo Primo Compact Line kanalici dužine 650 mm.

Nominalna dužina 650 mm

Nominalna dužina kanalice iznosi 650 mm, odnosno 65 cm. Ova mera odnosi se na osnovnu dužinu završnog dela proizvoda, dok ukupna spoljna mera tela sa prirubnicama i montažnim elementima može biti veća.

Pre pripreme mesta za ugradnju potrebno je proveriti:

• širinu tuš prostora
• ukupne spoljne dimenzije kanalice
• položaj kanalizacione cevi
• udaljenost kanalice od zida
• raspored podnih pločica
• položaj fuga
• potreban pad poda
• završnu visinu keramike
• prostor potreban za sifonsku bazu
• pristup završnom elementu radi čišćenja

Otvor u podu ne treba pripremati samo prema nominalnoj dužini od 65 cm, već prema tehničkim dimenzijama kompletnog proizvoda.

Dvostrani završni element 2u1

Završni element može se postaviti na dva načina:

• sa vidljivom metalnom stranom
• sa stranom predviđenom za oblaganje podnom pločicom

Dvostrana konstrukcija omogućava izbor završnog izgleda bez promene tela kanalice. Metalna strana naglašava liniju odvoda, dok strana obložena pločicom omogućava diskretnije uklapanje sa ostatkom poda.

Završni element ostaje uklonjiv kako bi se omogućio pristup rešetki za dlake, sifonskoj bazi i unutrašnjosti kanalice.

Strana za oblaganje pločicom

Kada se završni element okrene na stranu predviđenu za oblaganje, u njegovo udubljenje postavlja se precizno isečen komad podne pločice.

Prilikom oblaganja potrebno je uskladiti:

• unutrašnje dimenzije nosača
• debljinu pločice
• debljinu lepka
• ukupnu visinu završnog elementa
• pravac šare na pločici
• položaj fuga
• bočne proreze za prihvat vode
• mogućnost uklanjanja završnog elementa

Pločica ne sme da zatvori odvodne proreze niti da onemogući vađenje završnog elementa radi čišćenja.

Strana od nerđajućeg čelika

Druga strana završnog elementa ima vidljivu metalnu površinu od nerđajućeg čelika. Može se uskladiti sa:

• hromiranim slavinama
• tuš ružama
• tuš ručicama
• usponskim tuševima
• profilima tuš kabina
• kupatilskom galanterijom
• metalnim završnim lajsnama
• drugim inox elementima

Metalnu površinu treba redovno ispirati i brisati kako bi se uklonili tragovi vode, kamenac i ostaci sapunice.

Rešetka od nerđajućeg čelika AISI 304

Završna rešetka izrađena je od nerđajućeg čelika AISI 304. Telo i nosač rešetke izrađeni su od ABS plastike, dok su sifonska baza, reducir i drugi funkcionalni elementi izrađeni od polipropilena.

Nerđajući čelik AISI 304 odlikuju:

• otpornost na vlagu
• stabilna konstrukcija
• higijenska površina
• jednostavno održavanje
• mogućnost uklanjanja naslaga
• primena u mokrim sanitarnim prostorima
• uklapanje sa metalnom kupatilskom opremom
• dugotrajna upotreba uz pravilno čišćenje

Za održavanje se preporučuju mlaka voda, meka krpa i blago pH neutralno sredstvo.

Telo kanalice od ABS plastike

Nosač završne rešetke izrađen je od ABS plastike. Ovaj materijal omogućava precizno oblikovanje tela, manju ukupnu masu i kompaktnu konstrukciju kanalice.

ABS konstrukcija doprinosi:

• niskoj ugradnoj visini
• preciznom povezivanju komponenti
• otpornosti na vlagu
• stabilnom oslanjanju završnog elementa
• jednostavnijem pozicioniranju
• pristupu unutrašnjim delovima
• lakšem redovnom održavanju

Telo kanalice mora biti pravilno oslonjeno, nivelisano i učvršćeno pre izvođenja košuljice.

Minimalna ugradna visina 52 mm

Minimalna ugradna visina Confluo Compact Line kanalice iznosi 52 mm. Niska konstrukcija omogućena je kompaktnom sifonskom bazom i horizontalnim izlazom DN 50.

Prilikom proračuna ukupne visine poda potrebno je uračunati:

• noseću podlogu
• položaj kanalizacione cevi
• telo kanalice
• sifonsku bazu
• nivelacione elemente
• debljinu košuljice
• hidroizolacioni sloj
• lepak za pločice
• debljinu podne keramike
• potreban pad poda

Minimalna ugradna visina proizvoda ne predstavlja ukupnu visinu završene podne konstrukcije.

Primena tokom renoviranja kupatila

Niska konstrukcija omogućava lakše planiranje tuš prostora u nivou poda tokom renoviranja, naročito kada nije moguće značajno povećati visinu poda.

Pre izbora kanalice potrebno je proveriti:

• visinu postojeće kanalizacione cevi
• mogućnost postizanja potrebnog pada
• raspoloživu dubinu košuljice
• završni nivo ostatka kupatila
• položaj vrata
• prostor za sifonsku bazu
• mogućnost povezivanja priključka DN 50
• prostor za hidroizolacioni sistem

Niska kanalica ne može nadoknaditi nedovoljan pad ili previsoko postavljenu kanalizacionu cev.

Horizontalni odvodni priključak DN 50

Peštan Confluo Primo Compact Line ima jedan horizontalni odvodni priključak prečnika DN 50.

Pre zatvaranja podne konstrukcije potrebno je proveriti:

• prečnik kanalizacione cevi
• pravac odvodne instalacije
• potreban pad cevi
• nepropusnost spojeva
• položaj sifonske baze
• stabilnost tela kanalice
• završnu visinu rešetke
• brzinu odvodnjavanja

Pre izvođenja košuljice i hidroizolacije preporučuje se provera svih spojeva puštanjem vode kroz kanalicu.

Maksimalni protok do 48 l/min

Maksimalni kapacitet odvoda iznosi do 48 litara u minuti, odnosno približno 0,8 l/s.

Konačan kapacitet ugrađenog sistema zavisi od:

• pravilne montaže kanalice
• pada podnih pločica
• prečnika odvodne cevi
• pada kanalizacione instalacije
• čistoće bočnih odvodnih proreza
• čistoće rešetke za dlake
• čistoće sifonske baze
• ukupnog protoka tuš opreme
• redovnog održavanja

Kod velikih tuš ruža ili sistema sa više izlaza koji mogu raditi istovremeno potrebno je proveriti njihov zbirni protok.

Vodeni zatvarač visine 25 mm

Sifonska baza ima vodeni zatvarač visine 25 mm. Njegova funkcija je da spreči prolazak neprijatnih mirisa iz kanalizacione instalacije u prostor kupatila.

Niži vodeni zatvarač doprinosi kompaktnoj konstrukciji kanalice. Kod tuš prostora koji se duže ne koriste voda iz sifona može postepeno ispariti, pa je potrebno povremeno pustiti vodu kroz kanalicu.

Samočisteća sifonska baza

Sifonska baza oblikovana je tako da usmerava vodu prema odvodnom priključku i smanjuje zadržavanje nečistoća u unutrašnjosti.

Samočisteća konstrukcija doprinosi:

• pravilnom usmeravanju vode
• ispiranju unutrašnjih površina
• smanjenom zadržavanju naslaga
• jednostavnijem održavanju
• kompaktnoj visini kanalice
• nesmetanom odvođenju vode

Samočisteća funkcija ne uklanja potrebu za periodičnim čišćenjem rešetke za dlake i dostupnih delova sifonske baze.

Rotacija sifonske baze za 360°

Sifonska baza može se rotirati za 360°, što omogućava usmeravanje horizontalnog izlaza prema položaju kanalizacione cevi.

Rotirajuća konstrukcija olakšava:

• prilagođavanje pravcu odvoda
• povezivanje sa postojećom instalacijom
• smanjenje broja dodatnih kolena
• postavljanje kanalice uz zid
• postavljanje unutar tuš prostora
• prilagođavanje uslovima na gradilištu

Nakon podešavanja potrebno je proveriti stabilnost baze i nepropusnost svih spojeva.

Rešetka za dlake

U unutrašnjosti kanalice nalazi se uklonjiva rešetka za dlake koja zadržava kosu i krupnije nečistoće pre njihovog ulaska u sifonsku bazu i kanalizacionu cev.

Rešetku za dlake treba redovno:

• izvaditi iz kanalice
• ukloniti nakupljenu kosu
• isprati mlakom vodom
• očistiti ostatke sapunice
• proveriti da nije oštećena
• vratiti u pravilan položaj

Redovno čišćenje doprinosi očuvanju protoka i smanjuje mogućnost začepljenja odvoda.

Nivelacioni elementi

Kanalica se isporučuje sa elementima za podešavanje visine i položaja pre izvođenja završnih slojeva poda.

Tokom montaže potrebno je proveriti:

• uzdužnu nivelaciju kanalice
• poprečni položaj
• visinu budućih podnih pločica
• položaj u odnosu na zid
• stabilnost oslonaca
• pravac odvodnog priključka
• pad poda prema kanalici
• završni nivo dvostranog elementa

Nakon nivelisanja kanalicu treba stabilizovati kako tokom izvođenja košuljice ne bi došlo do pomeranja.

Ugradnja uz zid

Kanalica dužine 65 cm može se postaviti uz zid tuš prostora. Kod takve montaže pod se najčešće izvodi sa padom u jednom pravcu prema odvodnoj liniji.

Potrebno je uskladiti:

• razmak kanalice od zida
• spoj zida i poda
• položaj hidroizolacije
• debljinu zidnih pločica
• raspored podnih pločica
• položaj fuga
• pravilan pad poda
• pristup završnom elementu

Posebnu pažnju treba posvetiti hidroizolaciji spoja između zida, poda i tela kanalice.

Ugradnja unutar tuš površine

Kanalica se može postaviti i unutar površine za tuširanje. U tom slučaju pločice treba postaviti sa odgovarajućim padom prema kanalici sa jedne ili više strana.

Prilikom planiranja potrebno je uskladiti:

• položaj kanalice
• raspored podnih pločica
• položaj fuga
• pravac pada poda
• položaj odvodne cevi
• visinu košuljice
• završni nivo rešetke
• pristup radi čišćenja

Dvostrani završni element mora ostati uklonjiv nakon završetka građevinskih i keramičarskih radova.

Hidroizolacija tuš prostora

Kanalica mora biti pravilno povezana sa hidroizolacionim sistemom poda.

Hidroizolacija treba da obuhvati:

• prostor oko tela kanalice
• spoj kanalice i košuljice
• spoj zida i poda
• uglove tuš prostora
• prodore instalacija
• površinu ispod podnih pločica
• završne spojeve uz kanalicu
• sve kritične tačke mokre zone

Pre postavljanja podnih pločica potrebno je proveriti kontinuitet i nepropusnost hidroizolacionog sloja.

Usklađivanje sa podnim pločicama

Kod korišćenja strane za oblaganje pločicom potrebno je uskladiti:

• format i debljinu pločice
• unutrašnje dimenzije nosača
• debljinu lepka
• pravac šare
• položaj fuga
• završni nivo umetka
• bočne proreze za prihvat vode
• mogućnost uklanjanja završnog elementa

Kod korišćenja metalne strane potrebno je pravilno oblikovati spoj između podnih pločica i okvira kanalice.

Čišćenje metalne strane

Metalnu površinu treba redovno čistiti kako bi se uklonili kamenac, sapunica i tragovi osušene vode.

Preporučeni postupak:

• izvaditi završni element
• isprati ga mlakom vodom
• naneti blago pH neutralno sredstvo
• obrisati mekom krpom
• očistiti donju stranu
• isprati čistom vodom
• osušiti površinu
• vratiti element u ležište

Ne treba koristiti metalne sunđere, čeličnu vunu, abrazivne praškove, jake kiseline ili agresivna sredstva na bazi hlora.

Čišćenje strane obložene pločicom

Kada je završni element obložen pločicom, održava se na isti način kao okolna podna keramika, uz dodatno čišćenje bočnih proreza.

Potrebno je:

• očistiti površinu pločice
• ukloniti naslage iz fuga
• očistiti bočne odvodne proreze
• povremeno izvaditi završni element
• očistiti njegovu donju stranu
• ukloniti nečistoće iz kanalice
• očistiti rešetku za dlake
• proveriti protok vode

Sadržaj isporuke

Artikal obuhvata:

• Peštan Confluo Primo Compact Line tuš kanalicu
• telo kanalice nominalne dužine 650 mm
• dvostrani završni element 2u1
• metalnu stranu od nerđajućeg čelika
• stranu za oblaganje pločicom
• okvir i nosač završnog elementa
• sifonsku bazu
• horizontalni priključak DN 50
• reducir sa zaptivkom
• rešetku za dlake
• nivelacione elemente
• alat za uklanjanje završnog elementa
• montažne komponente

Artikal ne obuhvata:

• kanalizacionu cev
• košuljicu
• hidroizolacioni premaz
• zaptivne trake
• podne pločice
• lepak za pločice
• fug masu
• sanitarni silikon
• ostali građevinski materijal

Kompletna tuš kanalica

Peštan Confluo Primo Compact Line 13702510 isporučuje se kao kompletna tuš kanalica sa telom, dvostranim završnim elementom i sifonskim komponentama.

Za završno povezivanje i ugradnju dodatno su potrebni:

• odgovarajuća kanalizaciona cev
• hidroizolacioni sistem
• košuljica
• podne pločice
• lepak za pločice
• fug masa
• odgovarajući zaptivni materijal
