Opis

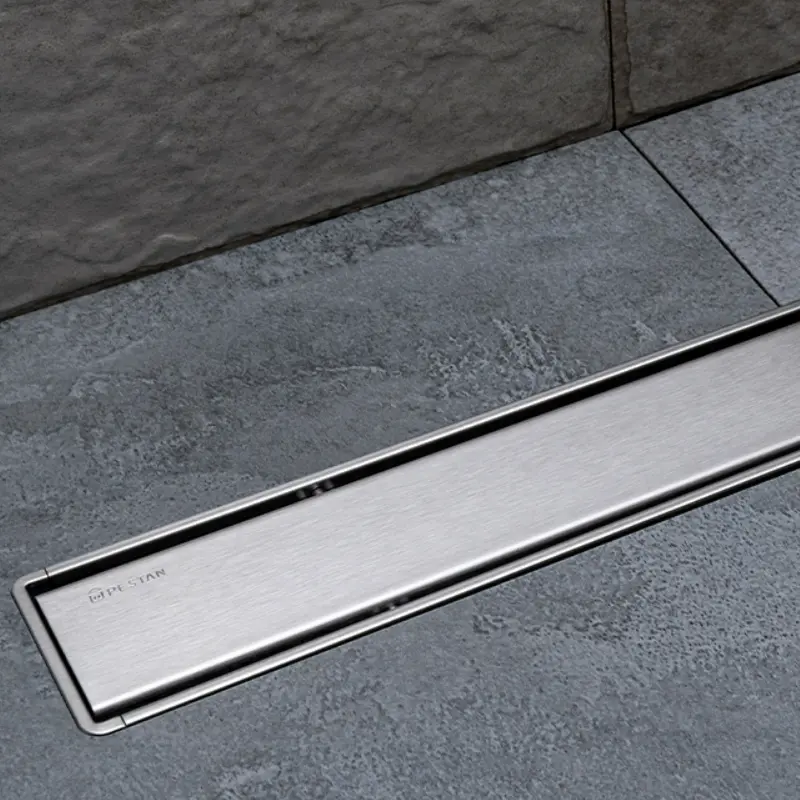

Peštan Confluo Primo Compact Line 2u1 tuš kanalica 75 cm 13702511

Kompletna tuš kanalica za ugradnju u nivou poda

Peštan Confluo Primo Compact Line 13702511 je kompletna linijska tuš kanalica namenjena za prihvat i odvođenje vode iz tuš prostora bez klasične tuš kade. Ugrađuje se u podnu konstrukciju, dok dvostrani završni element ostaje u ravni sa podnim pločicama.

Model ima nominalnu dužinu od 750 mm, odnosno 75 cm. Ova dimenzija pogodna je za standardne tuš prostore, walk-in tuševe i kabine u kojima je kanalica postavljena uz zid ili unutar površine za tuširanje.

Zvanična tehnička dokumentacija Peštan Confluo Compact Line serije povezuje šifru 13702511 sa modelom Primo Compact Line dužine 750 mm.

Šifra artikla 13702511

Ovaj opis odnosi se na Peštan Confluo Primo Compact Line kanalicu sa dvostranim završnim elementom.

• Proizvođač: Peštan
• Serija: Confluo Primo Compact Line
• Šifra artikla: 13702511
• Nominalna dužina: 750 mm
• Završni element: nerđajući čelik ili pločica
• Odvodni priključak: DN 50
• Način montaže: u pod
• Boja metalne strane: nerđajući čelik
• Zemlja proizvodnje: Srbija

Dostupni podaci za artikal navode dužinu od 750 mm, podnu montažu, horizontalni priključak i završnu površinu od nerđajućeg čelika.

Nominalna dužina 750 mm

Nominalna dužina kanalice iznosi 750 mm, odnosno 75 cm. Ova mera odnosi se na osnovnu dužinu završnog dela kanalice, dok ukupne spoljne dimenzije sa prirubnicama i montažnim elementima mogu biti veće.

Pre pripreme mesta za ugradnju potrebno je proveriti:

• ukupnu širinu tuš prostora
• stvarne spoljne dimenzije kanalice
• položaj kanalizacione cevi
• udaljenost kanalice od zida
• raspored podnih pločica
• položaj fuga
• potreban pad poda
• završnu visinu keramike
• prostor za sifonsku bazu
• mogućnost uklanjanja završnog elementa

Nominalna mera od 75 cm ne treba da se koristi kao jedina mera za pripremu otvora u podu.

Dvostrani završni element 2u1

Završni element može se postaviti na dva načina:

• sa vidljivom stranom od nerđajućeg čelika
• sa stranom predviđenom za umetanje podne pločice

Dvostrana konstrukcija omogućava izbor izgleda kanalice tokom montaže. Metalna strana naglašava odvod kao vidljiv detalj, dok strana sa pločicom omogućava diskretnije uklapanje kanalice sa završnom podnom oblogom.

Dostupni podaci za ovaj model navode reverzibilni završni element koji može biti obložen pločicom ili postavljen sa vidljivom metalnom površinom.

Strana za oblaganje pločicom

Kada se završni element postavi sa udubljenom stranom okrenutom nagore, u njega se ugrađuje isečeni komad podne pločice.

Prilikom oblaganja potrebno je uskladiti:

• unutrašnje dimenzije nosača
• debljinu pločice
• debljinu lepka
• ukupnu visinu završnog elementa
• pravac šare
• položaj fuga
• bočne odvodne proreze
• mogućnost uklanjanja rešetke

Pločica ne sme da zatvori odvodne proreze niti da onemogući pristup unutrašnjosti kanalice.

Strana od nerđajućeg čelika

Druga strana završnog elementa ima vidljivu metalnu površinu. Može se kombinovati sa:

• hromiranim slavinama
• tuš ružama
• tuš ručicama
• usponskim tuševima
• profilima tuš kabine
• kupatilskom galanterijom
• završnim metalnim lajsnama
• drugim detaljima od nerđajućeg čelika

Na metalnoj površini mogu se pojaviti tragovi vode i kamenac, zbog čega se preporučuje redovno čišćenje i sušenje mekom krpom.

Materijal završnog elementa

Rešetka i završni okvir izrađeni su od nerđajućeg čelika, dok je telo kanalice izrađeno od čvrste plastike. Ovakva kombinacija omogućava stabilan vidljivi završni deo i kompaktnu konstrukciju odvodnog tela.

Karakteristike nerđajućeg čelika:

• otpornost na vlagu
• stabilna konstrukcija
• jednostavno održavanje
• higijenska površina
• mogućnost uklanjanja naslaga
• uklapanje sa metalnom kupatilskom opremom
• primena u mokrim prostorima
• dugotrajna upotreba uz pravilno održavanje

Za čišćenje se preporučuju mlaka voda, meka krpa i blago pH neutralno sredstvo.

Telo kanalice od ABS plastike

Telo i nosač završnog elementa izrađeni su od ABS plastike, dok su sifonska baza i pojedini unutrašnji delovi izrađeni od polipropilena.

Polimerna konstrukcija omogućava:

• nisku ukupnu visinu
• precizno oblikovane komponente
• otpornost na vlagu
• manju masu proizvoda
• jednostavnije pozicioniranje
• uklanjanje unutrašnjih elemenata
• pristup radi čišćenja

Telo kanalice mora biti pravilno oslonjeno, nivelisano i učvršćeno pre izvođenja košuljice.

Minimalna ugradna visina približno 52 mm

Confluo Compact Line serija projektovana je za nisku ugradnju. Minimalna visina konstrukcije iznosi približno 52 mm, što omogućava primenu u kupatilima sa ograničenom dubinom poda.

Prilikom proračuna ukupne visine treba uzeti u obzir:

• noseću podlogu
• položaj kanalizacione cevi
• visinu kanalice
• nivelacione elemente
• debljinu košuljice
• hidroizolaciju
• lepak za pločice
• debljinu podnih pločica
• potreban pad poda

Minimalna visina proizvoda ne predstavlja ukupnu visinu završene podne konstrukcije.

Pogodna za renoviranje kupatila

Niska konstrukcija može olakšati izvođenje tuša u nivou poda tokom renoviranja, kada nije moguće značajno povećati visinu poda.

Pre izbora kanalice treba proveriti:

• visinu postojeće odvodne cevi
• mogućnost izvođenja potrebnog pada
• raspoloživu dubinu košuljice
• završni nivo ostatka kupatila
• položaj vrata
• prostor za sifonsku bazu
• mogućnost povezivanja cevi DN 50
• prostor potreban za hidroizolaciju

Niska kanalica ne može da nadoknadi previsoko postavljenu kanalizacionu cev ili nedovoljan pad instalacije.

Horizontalni odvodni priključak DN 50

Peštan Confluo Primo Compact Line 13702511 ima horizontalni priključak prečnika DN 50.

Pre zatvaranja podne konstrukcije potrebno je proveriti:

• prečnik kanalizacione cevi
• pravac odvodne instalacije
• potreban pad cevi
• nepropusnost svih spojeva
• položaj sifonske baze
• stabilnost tela kanalice
• završnu visinu rešetke
• brzinu odvodnjavanja

Dostupne specifikacije za model navode podnu montažu i horizontalno odvođenje vode.

Kapacitet odvoda do 48 l/min

Maksimalni kapacitet Confluo Compact Line sistema iznosi do 48 litara u minuti, odnosno približno 0,8 l/s.

Konačan protok ugrađene kanalice zavisi od:

• pravilne montaže
• pada poda prema kanalici
• prečnika odvodne cevi
• pada kanalizacione instalacije
• čistoće bočnih proreza
• čistoće rešetke za dlake
• čistoće sifonske baze
• protoka tuš opreme
• redovnog održavanja

Kod velikih tuš ruža ili sistema sa više istovremenih izlaza potrebno je proveriti zbirni protok svih potrošača.

Samočisteća sifonska baza

Sifonska baza oblikovana je tako da usmerava vodu prema odvodnom priključku i smanjuje zadržavanje nečistoća u unutrašnjosti.

Samočisteća konstrukcija doprinosi:

• pravilnom usmeravanju vode
• ispiranju unutrašnjih površina
• smanjenom zadržavanju naslaga
• lakšem održavanju
• kompaktnoj visini
• nesmetanom odvodnjavanju

Samočisteća funkcija ne uklanja potrebu za periodičnim ručnim čišćenjem.

Podesiv položaj sifonske baze

Sifonska baza može se usmeriti prema položaju kanalizacione cevi, čime se olakšava povezivanje kanalice sa instalacijom.

Podesiva konstrukcija omogućava:

• prilagođavanje pravcu odvoda
• smanjenje broja dodatnih kolena
• ugradnju uz zid
• ugradnju unutar tuš prostora
• jednostavnije povezivanje sa postojećom instalacijom
• prilagođavanje stvarnim uslovima na gradilištu

Nakon podešavanja potrebno je proveriti stabilnost baze i nepropusnost svih spojeva.

Zaštita od neprijatnih mirisa

Sifonska konstrukcija koristi vodeni zatvarač za sprečavanje prolaska kanalizacionih mirisa. U zavisnosti od kompleta i konfiguracije, moguće je postavljanje dodatnog suvog zatvarača.

Suvi zatvarač pruža dodatnu zaštitu kada voda iz sifona ispari, što je značajno kod:

• gostinskih kupatila
• vikendica
• apartmana
• tuševa koji se koriste povremeno
• sanitarnih prostora sa dužim periodima nekorišćenja

Sve unutrašnje komponente moraju se nakon čišćenja pravilno vratiti.

Rešetka za dlake

U unutrašnjosti kanalice nalazi se rešetka za dlake koja zadržava kosu i krupnije nečistoće pre njihovog ulaska u sifon i kanalizacionu cev.

Rešetku treba redovno:

• izvaditi
• ukloniti nakupljenu kosu
• isprati mlakom vodom
• očistiti ostatke sapunice
• proveriti da nije oštećena
• vratiti u pravilan položaj

Redovno čišćenje doprinosi očuvanju protoka i smanjuje mogućnost začepljenja.

Nivelacioni elementi

Kanalica se isporučuje sa elementima za podešavanje položaja i visine pre izvođenja košuljice.

Tokom montaže potrebno je proveriti:

• uzdužnu nivelaciju
• poprečni položaj kanalice
• visinu buduće podne obloge
• položaj u odnosu na zid
• stabilnost oslonaca
• pravac odvodnog priključka
• pad poda prema kanalici
• završni nivo rešetke

Nakon podešavanja kanalicu treba učvrstiti kako tokom građevinskih radova ne bi došlo do pomeranja.

Ugradnja uz zid

Kanalica dužine 75 cm može se postaviti neposredno uz zid tuš prostora. Kod takve montaže pod se najčešće izvodi sa padom u jednom pravcu prema odvodnoj liniji.

Potrebno je uskladiti:

• razmak kanalice od zida
• spoj zida i poda
• položaj hidroizolacije
• debljinu zidnih pločica
• raspored podnih pločica
• položaj fuga
• pravilan pad poda
• pristup završnom elementu

Posebnu pažnju treba posvetiti hidroizolaciji spoja između zida, poda i kanalice.

Ugradnja unutar tuš površine

Kanalica se može postaviti i unutar tuš prostora. U tom slučaju pločice treba izvesti sa odgovarajućim padom prema kanalici sa jedne ili više strana.

Prilikom planiranja treba uskladiti:

• položaj kanalice
• raspored pločica
• položaj fuga
• pravac pada poda
• položaj odvodne cevi
• visinu košuljice
• završni nivo rešetke
• pristup radi održavanja

Dvostrani završni element mora ostati uklonjiv nakon završetka radova.

Hidroizolacija tuš prostora

Tuš kanalica mora biti pravilno povezana sa hidroizolacionim sistemom poda.

Hidroizolacija treba da obuhvati:

• prostor oko tela kanalice
• spoj kanalice i košuljice
• spoj zida i poda
• uglove tuš prostora
• prodore instalacija
• površinu ispod podnih pločica
• završne spojeve uz kanalicu
• sve kritične tačke mokre zone

Pre postavljanja keramike potrebno je proveriti kontinuitet i nepropusnost hidroizolacionog sloja.

Usklađivanje sa podnim pločicama

Kod korišćenja strane za oblaganje pločicom potrebno je uskladiti:

• format pločice
• unutrašnje dimenzije nosača
• debljinu keramike
• debljinu lepka
• pravac šare
• položaj fuga
• završni nivo umetka
• odvodne proreze
• mogućnost uklanjanja završnog elementa

Kod korišćenja metalne strane potrebno je pravilno oblikovati spoj između pločica i okvira kanalice.

Čišćenje metalne strane

Metalnu površinu treba redovno čistiti kako bi se uklonili tragovi vode, kamenac i sapunica.

Preporučeni postupak:

• izvaditi završni element
• isprati ga mlakom vodom
• očistiti blagim pH neutralnim sredstvom
• obrisati mekom krpom
• očistiti donju stranu
• isprati čistom vodom
• osušiti površinu
• vratiti element u ležište

Ne treba koristiti metalne sunđere, čeličnu vunu, abrazivne praškove ili agresivna sredstva na bazi hlora.

Čišćenje strane sa pločicom

Kada je završni element obložen pločicom, održava se na isti način kao okolna podna keramika.

Potrebno je:

• očistiti površinu pločice
• očistiti bočne odvodne proreze
• ukloniti naslage sapunice
• povremeno izvaditi završni element
• očistiti njegovu donju stranu
• očistiti unutrašnjost kanalice
• ukloniti kosu sa unutrašnje rešetke
• proveriti protok vode

Sadržaj isporuke

Artikal obuhvata:

• Peštan Confluo Primo Compact Line tuš kanalicu
• telo kanalice nominalne dužine 750 mm
• dvostrani završni element 2u1
• metalnu stranu od nerđajućeg čelika
• stranu za oblaganje pločicom
• okvir i nosač završnog elementa
• sifonsku bazu
• horizontalni priključak DN 50
• reducir sa zaptivkom
• rešetku za dlake
• elemente za nivelaciju
• alat za uklanjanje završnog elementa
• montažne komponente

Dostupni podaci za proizvod navode kompletnu kanalicu, sifon, reducir sa zaptivkom, mrežicu za nečistoće, dvostrani završni element i pribor za montažu.

Artikal ne obuhvata:

• kanalizacionu cev
• košuljicu
• hidroizolacioni premaz
• podne pločice
• lepak za pločice
• fug masu
• sanitarni silikon
• ostali građevinski materijal
