Opis

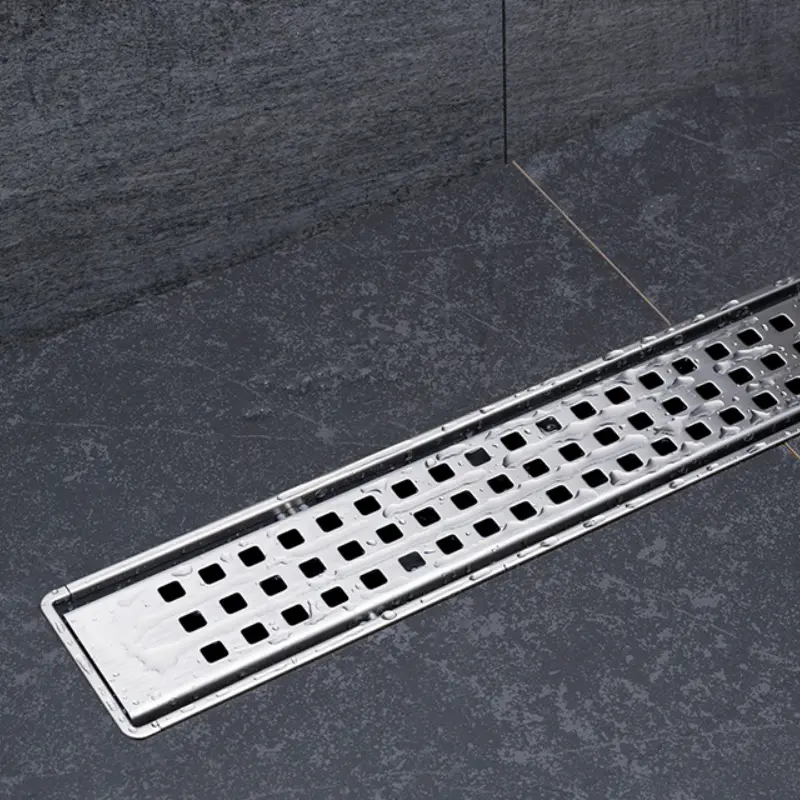

Peštan Confluo Primo Compact Net Line tuš kanalica 45 cm 13702515

Kompaktna tuš kanalica 45 cm sa Net rešetkom

Peštan Confluo Primo Compact Net Line 13702515 je kompletna tuš kanalica namenjena za prikupljanje i odvođenje vode iz tuš prostora bez klasične tuš kade. Ugrađuje se u podnu konstrukciju, dok perforirana Net rešetka ostaje vidljiva u završnoj ravni poda.

Model ima nominalnu dužinu od 450 mm, odnosno 45 cm. Kompaktna dimenzija pogodna je za manja kupatila, uže tuš zone i prostore u kojima raspored sanitarne opreme ne omogućava postavljanje duže kanalice.

Confluo Compact Line seriju karakterišu minimalna ugradna visina od 52 mm, priključak DN 50, protok do 48 l/min i rotirajuća samočisteća sifonska baza.

Šifra artikla 13702515

Ovaj opis odnosi se na Peštan Confluo Primo Compact Net Line tuš kanalicu sa sledećim podacima:

• Proizvođač: Peštan
• Brend: Confluo
• Serija: Primo Compact Net Line
• Šifra artikla: 13702515
• Nominalna dužina: 450 mm
• Dizajn rešetke: Net
• Minimalna ugradna visina: 52 mm
• Odvodni priključak: DN 50
• Maksimalni protok: do 48 l/min

Šifra 13702515 potvrđena je za Peštan Confluo Primo Compact Net Line kanalicu dužine 450 mm.

Nominalna dužina 450 mm

Nominalna dužina kanalice iznosi 450 mm, odnosno 45 cm. Ova dimenzija namenjena je manjim tuš prostorima i kupatilima u kojima nije moguće ugraditi kanalicu dužine 55, 65, 75 ili 85 cm.

Pre pripreme mesta za ugradnju potrebno je proveriti:

• širinu tuš prostora
• ukupne spoljne dimenzije tela kanalice
• položaj zidova
• pravac kanalizacione cevi
• raspored podnih pločica
• položaj fuga
• pad poda prema kanalici
• završni nivo podne obloge
• prostor potreban za sifonsku bazu

Nominalna dužina od 45 cm ne mora biti jednaka ukupnoj spoljnoj meri proizvoda sa prirubnicama i montažnim elementima. Otvor u podu treba pripremiti prema tehničkom crtežu i stvarnim dimenzijama kanalice.

Namenjena manjim tuš prostorima

Kompaktna dužina omogućava ugradnju u prostorima gde je raspoloživa širina ograničena.

Kanalica se može koristiti u:

• manjim porodičnim kupatilima
• gostinskim kupatilima
• apartmanima
• hotelskim sobama
• kompaktnim tuš kabinama
• tuš zonama nepravilnog oblika
• kupatilima tokom renoviranja
• prostorima sa ograničenim rasporedom instalacija

Položaj kanalice treba odrediti pre izvođenja kanalizacije, košuljice i hidroizolacionih radova.

Net dizajn rešetke

Net Line verzija opremljena je dekorativnom perforiranom rešetkom. Voda kroz pravilno raspoređene otvore ulazi u telo kanalice, a zatim se preko sifonske baze odvodi u kanalizacionu cev.

Karakteristike Net rešetke:

• perforirana metalna površina
• ravnomeran prihvat vode
• otvoreni dizajn
• uklonjiva konstrukcija
• pristup unutrašnjosti kanalice
• jednostavnije redovno čišćenje
• uklapanje sa hromiranom i inox opremom
• primena u tuš prostorima u nivou poda

Net rešetka razlikuje ovaj model od Confluo varijanti sa crnom mat maskom, punom završnom površinom ili uloškom za oblaganje pločicama.

Rešetka od nerđajućeg čelika

Završna Net rešetka izrađena je od nerđajućeg čelika. Materijal je prilagođen redovnom kontaktu sa vodom i vlagom u kupatilskim prostorima.

Karakteristike metalne rešetke:

• otpornost na vlagu
• stabilna konstrukcija
• higijenska završna površina
• jednostavno održavanje
• mogućnost uklanjanja radi čišćenja
• uklapanje sa metalnom kupatilskom opremom
• mogućnost uklanjanja naslaga kamenca
• dugotrajna upotreba uz pravilno održavanje

Za čišćenje se preporučuju mlaka voda, meka krpa i blago pH neutralno sredstvo.

Telo kanalice od ABS plastike

Telo kanalice i nosač završne rešetke izrađeni su od ABS plastike, dok su sifonska baza i unutrašnji funkcionalni elementi izrađeni od polipropilena.

Kombinacija ovih materijala omogućava:

• kompaktnu konstrukciju
• malu ukupnu masu
• nisku ugradnu visinu
• precizno oblikovane priključke
• otpornost na vlagu
• jednostavnije pozicioniranje
• pristup unutrašnjim komponentama
• lakše redovno održavanje

Telo kanalice mora biti pravilno oslonjeno, nivelisano i stabilizovano pre izvođenja košuljice.

Minimalna ugradna visina 52 mm

Minimalna ugradna visina Confluo Compact Line kanalice iznosi 52 mm. Niska konstrukcija omogućena je kompaktnom sifonskom bazom i horizontalnim odvodnim priključkom DN 50.

Prilikom izračunavanja ukupne visine poda potrebno je uračunati:

• noseću podlogu
• položaj kanalizacione cevi
• telo kanalice
• nivelacione elemente
• debljinu košuljice
• hidroizolacioni sloj
• lepak za pločice
• debljinu podnih pločica
• potreban pad poda

Minimalna ugradna visina proizvoda ne predstavlja ukupnu visinu svih slojeva podne konstrukcije.

Primena tokom renoviranja kupatila

Niska konstrukcija kanalice može olakšati izvođenje tuša u nivou poda tokom renoviranja, naročito kada nije moguće značajno podići završni nivo kupatila.

Pre izbora kanalice treba proveriti:

• visinu postojeće kanalizacione cevi
• mogućnost postizanja potrebnog pada
• raspoloživu dubinu košuljice
• završni nivo ostatka kupatila
• položaj vrata
• prostor za sifonsku bazu
• mogućnost povezivanja priključka DN 50
• prostor za hidroizolacioni sistem

Niska visina kanalice ne može nadoknaditi nedovoljan pad kanalizacione cevi.

Horizontalni odvodni priključak DN 50

Peštan Confluo Primo Compact Net Line ima horizontalni odvodni priključak nominalnog prečnika DN 50.

Pre zatvaranja podne konstrukcije potrebno je proveriti:

• prečnik kanalizacione cevi
• pravac odvodne instalacije
• potreban pad cevi
• nepropusnost svih spojeva
• položaj sifonske baze
• stabilnost tela kanalice
• završnu visinu rešetke
• protok vode kroz sistem

Pre izvođenja košuljice i hidroizolacije preporučuje se ispitivanje kanalice i odvodnih spojeva vodom.

Maksimalni protok do 48 l/min

Maksimalni kapacitet odvoda Confluo Compact Line kanalice iznosi do 48 litara u minuti, odnosno približno 0,8 l/s.

Konačan protok ugrađenog sistema zavisi od:

• pravilne montaže kanalice
• pada podnih pločica
• prečnika kanalizacione cevi
• pada odvodne instalacije
• čistoće Net rešetke
• čistoće rešetke za dlake
• čistoće sifonske baze
• ukupnog protoka tuš opreme
• redovnog održavanja

Kod velikih tuš ruža ili sistema sa više izlaza koji mogu raditi istovremeno potrebno je proveriti njihov zbirni protok.

Samočisteća S sifonska baza

Confluo Compact Line koristi samočisteću S sifonsku bazu koja usmerava vodu prema odvodnoj cevi i smanjuje zadržavanje nečistoća u sifonskom delu.

Samočisteća konstrukcija doprinosi:

• pravilnom usmeravanju vode
• smanjenom zadržavanju naslaga
• lakšem ispiranju unutrašnjosti
• jednostavnijem održavanju
• kompaktnoj visini proizvoda
• nesmetanom odvođenju vode

Samočisteća funkcija ne uklanja potrebu za periodičnim ručnim čišćenjem dostupnih komponenti.

Rotacija sifonske baze za 360°

Sifonska baza može se rotirati za 360°, što omogućava usmeravanje horizontalnog priključka prema položaju kanalizacione cevi.

Rotirajuća baza omogućava:

• prilagođavanje pravcu odvodne cevi
• jednostavnije povezivanje sa instalacijom
• smanjenje broja dodatnih kolena
• ugradnju kanalice uz zid
• ugradnju unutar tuš površine
• prilagođavanje uslovima na gradilištu

Nakon određivanja položaja potrebno je proveriti stabilnost baze i nepropusnost spoja.

Vodeni i suvi zatvarač

Confluo Primo Compact Net Line koristi sistem zaštite od kanalizacionih mirisa koji može uključivati vodeni i suvi zatvarač. Kombinovana zaštita posebno je korisna kod tuš prostora koji se koriste povremeno.

Vodeni zatvarač sprečava prodor mirisa dok se u sifonu nalazi voda. Suvi zatvarač pruža dodatnu zaštitu kada nivo vode opadne ili ispari.

Sve uklonjive komponente moraju se nakon čišćenja vratiti u pravilan položaj kako bi sistem pravilno funkcionisao.

Rešetka za dlake

U kanalici se nalazi uklonjiva rešetka za dlake koja zadržava kosu i krupnije nečistoće pre njihovog ulaska u sifonsku bazu i kanalizacionu cev.

Rešetku za dlake treba redovno:

• izvaditi iz kanalice
• ukloniti nakupljenu kosu
• isprati mlakom vodom
• očistiti ostatke sapunice
• proveriti da nije oštećena
• vratiti u pravilan položaj

Redovno čišćenje pomaže u očuvanju protoka vode i smanjuje mogućnost začepljenja odvodne instalacije.

Nivelacione nogice

Kanalica se isporučuje sa elementima za podešavanje visine i položaja pre izvođenja završnih slojeva poda.

Tokom montaže potrebno je proveriti:

• uzdužnu nivelaciju
• poprečni položaj kanalice
• visinu budućih podnih pločica
• položaj u odnosu na zid
• stabilnost oslonaca
• pravac odvodnog priključka
• pad poda prema kanalici
• završni nivo Net rešetke

Nakon podešavanja kanalicu treba stabilizovati kako tokom izvođenja košuljice ne bi došlo do pomeranja.

Ugradnja uz zid

Kanalica dužine 45 cm može se postaviti neposredno uz zid tuš prostora. Kod takve ugradnje pod se najčešće izvodi sa padom u jednom pravcu prema odvodnoj liniji.

Potrebno je uskladiti:

• razmak kanalice od zida
• spoj zida i poda
• položaj hidroizolacije
• debljinu zidnih pločica
• završnu obradu podnih pločica
• položaj fuga
• pravilan pad poda
• pristup rešetki radi čišćenja

Posebnu pažnju treba posvetiti hidroizolaciji spoja zida, poda i tela kanalice.

Ugradnja unutar tuš površine

Kanalica se može postaviti i unutar površine za tuširanje. U tom slučaju podne pločice treba postaviti sa odgovarajućim padom prema kanalici sa jedne ili više strana.

Prilikom planiranja treba uskladiti:

• položaj kanalice
• raspored podnih pločica
• položaj fuga
• pravac pada poda
• položaj kanalizacione cevi
• visinu košuljice
• završni nivo rešetke
• mogućnost pristupa radi održavanja

Net rešetka mora ostati uklonjiva nakon završetka svih građevinskih i keramičarskih radova.

Hidroizolacija tuš prostora

Tuš kanalica mora biti pravilno povezana sa hidroizolacionim sistemom poda.

Hidroizolacija treba da obuhvati:

• prostor oko tela kanalice
• spoj kanalice i košuljice
• spoj zida i poda
• uglove tuš prostora
• prodore instalacija
• površinu ispod podnih pločica
• završne spojeve uz kanalicu
• sve kritične tačke mokre zone

Pre postavljanja pločica potrebno je proveriti kontinuitet i nepropusnost hidroizolacionog sloja.

Usklađivanje sa podnim pločicama

Kanalica nominalne dužine 45 cm može se kombinovati sa različitim formatima, bojama i dezenima podnih pločica.

Prilikom planiranja rasporeda treba uzeti u obzir:

• nominalnu dužinu kanalice
• ukupne spoljne dimenzije tela
• širinu vidljive metalne površine
• položaj fuga
• pad pločica prema odvodu
• završni spoj uz kanalicu
• mogućnost uklanjanja rešetke
• pristup unutrašnjosti radi čišćenja

Pločice, lepak, fug masa i sanitarni silikon ne smeju blokirati uklanjanje Net rešetke.

Čišćenje Net rešetke

U otvorima perforirane Net rešetke mogu se vremenom zadržavati kosa, sapunica i naslage kamenca.

Preporučeni postupak čišćenja:

• ukloniti Net rešetku
• isprati je mlakom vodom
• očistiti otvore mekom četkom
• ukloniti ostatke sapunice
• očistiti donju stranu rešetke
• isprati čistom vodom
• osušiti mekom krpom
• pravilno vratiti rešetku

Ne treba koristiti metalne sunđere, čeličnu vunu, abrazivne praškove, jake kiseline ili sredstva sa visokim sadržajem hlora.

Održavanje unutrašnjih komponenti

Pored završne rešetke potrebno je održavati rešetku za dlake, telo kanalice i sifonsku bazu.

Preporučeni postupak:

• ukloniti završnu Net rešetku
• izvaditi rešetku za dlake
• ukloniti kosu i druge nečistoće
• isprati uklonjive komponente
• očistiti unutrašnjost kanalice
• ukloniti naslage iz sifonske baze
• proveriti prolaz prema odvodnoj cevi
• isprati sistem čistom vodom
• pravilno vratiti sve komponente
• proveriti brzinu odvodnjavanja

Redovno održavanje smanjuje mogućnost usporenog odvoda i začepljenja kanalizacione instalacije.

Sadržaj isporuke

Artikal obuhvata:

• Peštan Confluo Primo Compact Net Line tuš kanalicu
• telo kanalice nominalne dužine 450 mm
• perforiranu Net rešetku
• okvir i nosač završne rešetke
• samočisteću S sifonsku bazu
• horizontalni priključak DN 50
• reducir sa zaptivkom
• rešetku za dlake
• suvi zatvarač
• nivelacione elemente
• alat za uklanjanje rešetke
• elemente potrebne za sastavljanje kanalice

Artikal ne obuhvata:

• kanalizacionu cev
• košuljicu
• hidroizolacioni premaz
• podne pločice
• lepak za pločice
• fug masu
• sanitarni silikon
• ostali građevinski materijal

Kompletna tuš kanalica

Peštan Confluo Primo Compact Net Line 13702515 isporučuje se kao kompletna tuš kanalica sa telom, dekorativnom Net rešetkom i sifonskim elementima.

Za završno povezivanje i ugradnju dodatno su potrebni:

• odgovarajuća kanalizaciona cev
• hidroizolacioni sistem
• košuljica
• podne pločice
• lepak za pločice
• fug masa
• odgovarajući zaptivni materijal
