Opis

Peštan Confluo Primo Compact Net Line tuš kanalica 55 cm 13702516

Kompletna tuš kanalica sa Net rešetkom

Peštan Confluo Primo Compact Net Line 13702516 je kompletna tuš kanalica namenjena za prikupljanje i odvođenje vode iz tuš prostora bez klasične tuš kade. Ugrađuje se u podnu konstrukciju, dok dekorativna Net rešetka ostaje vidljiva u završnoj ravni poda.

Model ima nominalnu dužinu od 550 mm, odnosno 55 cm. Kompaktna dimenzija omogućava postavljanje u manjim i standardnim tuš prostorima, kao i u kupatilima u kojima nema dovoljno mesta za duže kanalice od 65, 75 ili 85 cm.

Confluo Compact Line seriju karakterišu minimalna visina ugradnje od 52 mm, horizontalni odvod DN 50 i maksimalni protok do 48 l/min. Ove karakteristike omogućavaju primenu u novogradnji, ali i tokom renoviranja kupatila sa ograničenom dubinom poda.

Šifra artikla 13702516

Ovaj opis odnosi se na Peštan Confluo Primo Compact Net Line tuš kanalicu sa sledećim karakteristikama:

• Proizvođač: Peštan
• Brend: Confluo
• Serija: Primo Compact Net Line
• Šifra artikla: 13702516
• Nominalna dužina: 550 mm
• Dizajn rešetke: Net
• Boja: nerđajući čelik
• Minimalna ugradna visina: 52 mm
• Odvodni priključak: DN 50
• Tip odvoda: horizontalni
• Komplet: telo, rešetka i sifonski elementi

Šifra 13702516 označava kompletnu Confluo Primo Compact Net Line kanalicu dužine 550 mm sa perforiranom rešetkom od nerđajućeg čelika.

Nominalna dužina 550 mm

Nominalna dužina kanalice iznosi 550 mm, odnosno 55 cm. Ova dimenzija pogodna je za kompaktne i standardne tuš prostore u kojima raspoloživa širina ne omogućava postavljanje duže kanalice.

Pre pripreme mesta za ugradnju potrebno je proveriti:

• širinu tuš prostora
• ukupne spoljne mere tela kanalice
• širinu rešetke i okvira
• položaj zidova
• pravac kanalizacione cevi
• raspored podnih pločica
• položaj fuga
• pad poda prema kanalici
• završni nivo podne obloge
• prostor potreban za sifonsku bazu

Nominalna mera od 55 cm ne mora predstavljati ukupnu spoljnu dužinu proizvoda sa svim montažnim elementima. Zbog toga otvor i položaj kanalice treba pripremiti prema tehničkom crtežu i stvarnim merama proizvoda.

Širina kanalice približno 74 mm

Dostupni podaci za artikal 13702516 navode širinu kanalice od približno 74 mm. Ova mera odnosi se na gornju konstrukciju kanalice sa završnom rešetkom, dok ukupna širina montažne zone može biti veća zbog prirubnica i bočnih elemenata.

Prilikom pripreme poda potrebno je uzeti u obzir:

• širinu vidljive Net rešetke
• širinu tela kanalice
• prostor za prirubnice
• završni spoj sa pločicama
• debljinu lepka
• položaj hidroizolacije
• mogućnost uklanjanja rešetke

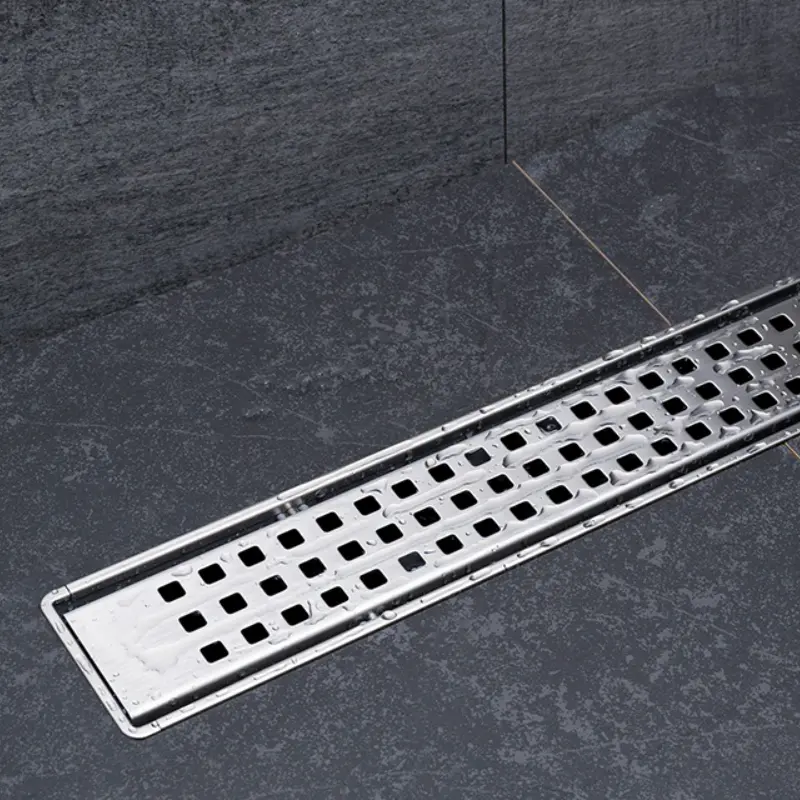

Net dizajn rešetke

Net Line verzija opremljena je dekorativnom perforiranom rešetkom. Pravilno raspoređeni otvori omogućavaju vodi da sa površine poda prolazi u telo kanalice, a zatim prema sifonskoj bazi i kanalizacionom odvodu.

Karakteristike Net rešetke:

• perforirana metalna površina
• ravnomeran prihvat vode
• otvoreni dizajn rešetke
• uklonjiva konstrukcija
• pristup unutrašnjosti kanalice
• jednostavnije redovno čišćenje
• uklapanje sa hromiranom i inox opremom
• primena u tuš prostorima u nivou poda

Net rešetka razlikuje ovaj model od Confluo varijanti sa punom maskom, crnom završnom obradom, staklom ili uloškom za postavljanje podnih pločica.

Rešetka od nerđajućeg čelika AISI 304

Završna rešetka i okvir izrađeni su od nerđajućeg čelika AISI 304. Telo kanalice izrađeno je od ABS plastike, dok su sifonska baza i unutrašnji elementi izrađeni od polipropilena.

Nerđajući čelik AISI 304 omogućava:

• otpornost na vlagu
• stabilnu metalnu konstrukciju
• higijensku završnu površinu
• jednostavno redovno održavanje
• uklanjanje naslaga kamenca i sapunice
• uklapanje sa metalnom kupatilskom opremom
• dugotrajnu upotrebu uz pravilno čišćenje

Za održavanje rešetke preporučuju se mlaka voda, meka krpa i blago pH neutralno sredstvo.

Klasa opterećenja K3

Net rešetka namenjena je pešačkom opterećenju u tuš i sanitarnim prostorima. Kada je pravilno postavljena na stabilno ugrađeno telo kanalice, može podneti opterećenje do približno 300 kg.

Kanalica je namenjena za:

• privatna kupatila
• hotelska kupatila
• apartmane
• spa centre
• svlačionice
• sanitarne prostorije
• tuš zone izvedene u nivou poda

Nosivost kompletnog sistema zavisi od pravilnog oslanjanja tela kanalice, nivelacije, kvaliteta košuljice i pravilnog položaja završne rešetke.

Minimalna ugradna visina 52 mm

Minimalna ugradna visina kanalice iznosi 52 mm. Kompaktna konstrukcija omogućena je niskom sifonskom bazom i horizontalnim odvodnim priključkom DN 50.

Prilikom proračuna ukupne visine poda potrebno je uračunati:

• noseću podlogu
• položaj kanalizacione cevi
• visinu tela kanalice
• nivelacione nogice
• debljinu košuljice
• hidroizolacioni sloj
• debljinu lepka
• debljinu podnih pločica
• potreban pad poda

Minimalna ugradna visina odnosi se na konstrukciju kanalice i ne predstavlja ukupnu visinu svih slojeva poda.

Primena tokom renoviranja kupatila

Niska konstrukcija kanalice može olakšati izvođenje tuša u nivou poda tokom renoviranja, naročito kada nije moguće značajno podizanje završnog nivoa kupatila.

Pre izbora kanalice potrebno je proveriti:

• visinu postojeće kanalizacione cevi
• mogućnost izvođenja potrebnog pada
• raspoloživu dubinu košuljice
• završni nivo ostatka kupatila
• položaj vrata i sanitarne opreme
• prostor za priključak DN 50
• prostor za hidroizolacioni sistem
• ukupne dimenzije tela kanalice

Niska ugradna visina kanalice ne može nadoknaditi nedovoljan pad ili previsoko postavljenu kanalizacionu cev.

Horizontalni odvodni priključak DN 50

Peštan Confluo Primo Compact Net Line ima horizontalni odvodni priključak prečnika DN 50. Priključak omogućava povezivanje sa standardnom kanalizacionom cevi odgovarajućeg prečnika.

Pre zatvaranja podne konstrukcije potrebno je proveriti:

• prečnik odvodne cevi
• pravac kanalizacione instalacije
• potreban pad cevi
• nepropusnost svih spojeva
• stabilnost tela kanalice
• položaj sifonske baze
• završnu visinu rešetke
• protok vode kroz sistem

Pre izvođenja završne košuljice i hidroizolacije preporučuje se ispitivanje kanalice i svih spojeva vodom.

Maksimalni protok do 48 l/min

Maksimalni kapacitet odvoda Confluo Compact Line kanalice iznosi do 48 litara u minuti, odnosno približno 0,8 l/s.

Konačan protok ugrađenog sistema zavisi od:

• pravilne ugradnje kanalice
• pada podnih pločica
• prečnika odvodne cevi
• pada kanalizacione instalacije
• čistoće Net rešetke
• čistoće rešetke za dlake
• čistoće sifonske baze
• ukupnog protoka tuš opreme
• redovnog održavanja

Kod tuš sistema sa velikom tuš ružom ili više izlaza koji mogu raditi istovremeno potrebno je proveriti njihov zbirni protok.

Vodeni zatvarač visine 25 mm

Sifonska baza ima vodeni zatvarač visine 25 mm. Njegova funkcija je sprečavanje prolaska neprijatnih mirisa iz kanalizacione instalacije u prostor kupatila.

Niža visina vodenog zatvarača omogućava kompaktnu konstrukciju kanalice. Kod tuš prostora koji se duže ne koriste voda iz sifona može postepeno ispariti, pa je potrebno povremeno pustiti vodu kako bi se vodeni zatvarač ponovo formirao.

Vodeni, suvi ili kombinovani zatvarač

Peštan Confluo Primo Compact Net Line omogućava zaštitu od kanalizacionih mirisa pomoću vodenog, suvog ili kombinovanog zatvarača. Kombinovana konfiguracija koristi vodeni zatvarač i dodatni suvi element.

Ovakav sistem doprinosi:

• zaštiti od neprijatnih mirisa
• funkcionisanju kod povremenog korišćenja
• dodatnom zatvaranju odvodnog kanala
• lakšem prilagođavanju načinu korišćenja
• jednostavnijem održavanju higijene

Sve uklonjive komponente moraju se nakon čišćenja vratiti u pravilan položaj.

Samočisteća sifonska baza

Confluo Compact Line koristi samočisteću sifonsku bazu koja usmerava protok vode prema odvodnoj cevi i smanjuje zadržavanje naslaga u unutrašnjosti.

Samočisteća konstrukcija doprinosi:

• usmerenom protoku vode
• smanjenom zadržavanju nečistoća
• lakšem ispiranju sifonske baze
• jednostavnijem održavanju
• kompaktnoj visini proizvoda
• nesmetanom odvođenju vode

Samočisteća funkcija ne uklanja potrebu za periodičnim ručnim čišćenjem dostupnih komponenti.

Rotacija sifonske baze za 360°

Sifonska baza može se rotirati za 360°, što omogućava usmeravanje horizontalnog priključka prema položaju kanalizacione cevi.

Rotirajuća baza omogućava:

• prilagođavanje pravcu odvoda
• jednostavnije povezivanje sa instalacijom
• smanjenje broja dodatnih kolena
• ugradnju kanalice uz zid
• ugradnju unutar tuš površine
• prilagođavanje stvarnim uslovima na gradilištu

Nakon podešavanja položaja potrebno je proveriti stabilnost baze i nepropusnost svih spojeva.

Telo od ABS plastike

Telo kanalice i nosač rešetke izrađeni su od ABS plastike, dok su sifonska baza, suvi zatvarač i ostali unutrašnji elementi izrađeni od polipropilena.

Kombinacija ovih materijala omogućava:

• kompaktnu konstrukciju
• nisku ugradnu visinu
• precizno oblikovane priključke
• otpornost na vlagu
• jednostavnije pozicioniranje
• uklanjanje unutrašnjih delova
• pristup radi čišćenja

Telo kanalice mora biti pravilno oslonjeno, nivelisano i stabilizovano pre izvođenja košuljice.

Nivelacione nogice

Kanalica se isporučuje sa elementima za podešavanje visine i položaja pre izvođenja završnih slojeva poda.

Tokom montaže potrebno je proveriti:

• uzdužnu nivelaciju
• poprečni položaj kanalice
• visinu budućih podnih pločica
• položaj u odnosu na zid
• stabilnost svih oslonaca
• pravac odvodnog priključka
• pad poda prema kanalici
• završni nivo Net rešetke

Nakon podešavanja kanalicu treba stabilizovati kako tokom izvođenja košuljice ne bi došlo do pomeranja.

Rešetka za dlake

U kompletu se nalazi rešetka za dlake koja zadržava kosu i krupnije nečistoće pre njihovog ulaska u sifonsku bazu i kanalizacionu cev.

Rešetku za dlake treba redovno:

• izvaditi iz kanalice
• ukloniti nakupljenu kosu
• isprati mlakom vodom
• očistiti ostatke sapunice
• proveriti da nije oštećena
• vratiti u pravilan položaj

Redovno čišćenje pomaže u očuvanju protoka i smanjuje mogućnost začepljenja odvodne cevi.

Ugradnja uz zid

Kanalica dužine 55 cm može se postaviti neposredno uz zid tuš prostora. Kod takve ugradnje pod se najčešće izvodi sa padom u jednom pravcu prema kanalici.

Potrebno je pravilno uskladiti:

• razmak kanalice od zida
• spoj zida i poda
• položaj hidroizolacije
• debljinu zidnih pločica
• završnu obradu podne keramike
• položaj fuga
• pravilan pad poda
• pristup rešetki radi čišćenja

Posebnu pažnju treba posvetiti hidroizolaciji spoja između zida, poda i tela kanalice.

Ugradnja unutar tuš površine

Kanalica se može postaviti i unutar površine za tuširanje. U tom slučaju podne pločice treba izvesti sa odgovarajućim padom prema odvodnoj liniji sa jedne ili više strana.

Prilikom planiranja treba uskladiti:

• položaj kanalice
• raspored podnih pločica
• položaj fuga
• pravac pada poda
• položaj kanalizacione cevi
• visinu košuljice
• završni nivo rešetke
• mogućnost pristupa radi održavanja

Net rešetka mora ostati uklonjiva nakon završetka svih građevinskih i keramičarskih radova.

Hidroizolacija tuš prostora

Tuš kanalica mora biti pravilno povezana sa hidroizolacionim sistemom poda.

Hidroizolacija treba da obuhvati:

• prostor oko tela kanalice
• spoj kanalice i košuljice
• spoj zida i poda
• uglove tuš prostora
• prodore instalacija
• površinu ispod podnih pločica
• završne spojeve uz kanalicu
• sve kritične tačke mokre zone

Pre postavljanja podnih pločica potrebno je proveriti kontinuitet i nepropusnost hidroizolacionog sloja.

Usklađivanje sa podnim pločicama

Kanalica nominalne dužine 55 cm može se kombinovati sa različitim formatima, bojama i dezenima podnih pločica.

Prilikom planiranja rasporeda treba uzeti u obzir:

• nominalnu dužinu kanalice
• ukupne spoljne mere tela
• širinu vidljive metalne rešetke
• položaj fuga
• pad pločica prema odvodu
• završni spoj uz kanalicu
• mogućnost uklanjanja rešetke
• pristup unutrašnjosti radi čišćenja

Pločice, lepak, fug masa i sanitarni silikon ne smeju blokirati uklanjanje Net rešetke.

Čišćenje Net rešetke

U otvorima perforirane Net rešetke mogu se vremenom zadržavati kosa, sapunica i naslage kamenca.

Preporučeni postupak čišćenja:

• ukloniti Net rešetku
• isprati je mlakom vodom
• očistiti otvore mekom četkom
• ukloniti ostatke sapunice
• očistiti donju stranu rešetke
• isprati čistom vodom
• osušiti mekom krpom
• pravilno vratiti rešetku

Ne treba koristiti metalne sunđere, čeličnu vunu, abrazivne praškove, jake kiseline ili sredstva sa visokim sadržajem hlora.

Održavanje unutrašnjih komponenti

Pored Net rešetke potrebno je redovno održavati rešetku za dlake, telo kanalice i sifonsku bazu.

Preporučeni postupak:

• ukloniti završnu rešetku
• izvaditi rešetku za dlake
• ukloniti kosu i druge nečistoće
• isprati uklonjive komponente
• očistiti unutrašnjost kanalice
• ukloniti naslage iz sifonske baze
• proveriti prolaz prema odvodnoj cevi
• isprati sistem čistom vodom
• pravilno vratiti sve komponente
• proveriti brzinu odvodnjavanja

Redovno održavanje smanjuje mogućnost usporenog odvoda i začepljenja kanalizacione instalacije.

Sadržaj isporuke

Artikal obuhvata:

• Peštan Confluo Primo Compact Net Line tuš kanalicu
• telo kanalice nominalne dužine 550 mm
• perforiranu Net rešetku
• okvir od nerđajućeg čelika
• nosač završne rešetke
• sifonsku bazu
• horizontalni priključak DN 50
• reducir sa zaptivkom
• rešetku za dlake
• suvi zatvarač
• nivelacione nogice
• alat za uklanjanje rešetke
• elemente potrebne za sastavljanje kanalice

Osnovni komplet obuhvata telo od ABS plastike, rešetku i okvir od nerđajućeg čelika, sifon, rešetku za nečistoće i suvi zatvarač od polipropilena.

Artikal ne obuhvata:

• kanalizacionu cev
• košuljicu
• hidroizolacioni premaz
• podne pločice
• lepak za pločice
• fug masu
• sanitarni silikon
• ostali građevinski materijal

Kompletna tuš kanalica

Peštan Confluo Primo Compact Net Line 13702516 isporučuje se kao kompletna tuš kanalica sa telom, dekorativnom Net rešetkom i sifonskim elementima.

Za završno povezivanje i ugradnju dodatno su potrebni:

• kanalizaciona cev
• odgovarajući hidroizolacioni sistem
• košuljica
• podne pločice
• lepak za pločice
• fug masa
• odgovarajući zaptivni materijal
