Opis

Peštan Confluo Primo Compact Net Line tuš kanalica 75 cm 13702518

Confluo Primo Compact Net Line tuš kanalica

Peštan Confluo Primo Compact Net Line 13702518 je kompletna tuš kanalica namenjena za prikupljanje i odvođenje vode iz tuš prostora bez klasične tuš kade. Ugrađuje se u podnu konstrukciju, dok Net rešetka od nerđajućeg čelika ostaje vidljiva kao završni deo odvodnog sistema.

Model ima nominalnu dužinu od 750 mm, odnosno 75 cm. Ova dimenzija pogodna je za standardne tuš prostore i može se postaviti uz zid ili unutar površine za tuširanje, u zavisnosti od rasporeda kupatila, kanalizacione instalacije i podnih pločica.

Confluo Compact Line seriju karakterišu minimalna ugradna visina od 52 mm, odvodni priključak DN 50 i maksimalni protok do 48 l/min. Takva konstrukcija pogodna je za novogradnju i renoviranje kupatila sa ograničenom dubinom podne konstrukcije.

Šifra artikla 13702518

Ovaj opis odnosi se na Peštan Confluo Primo Compact Net Line tuš kanalicu nominalne dužine 750 mm.

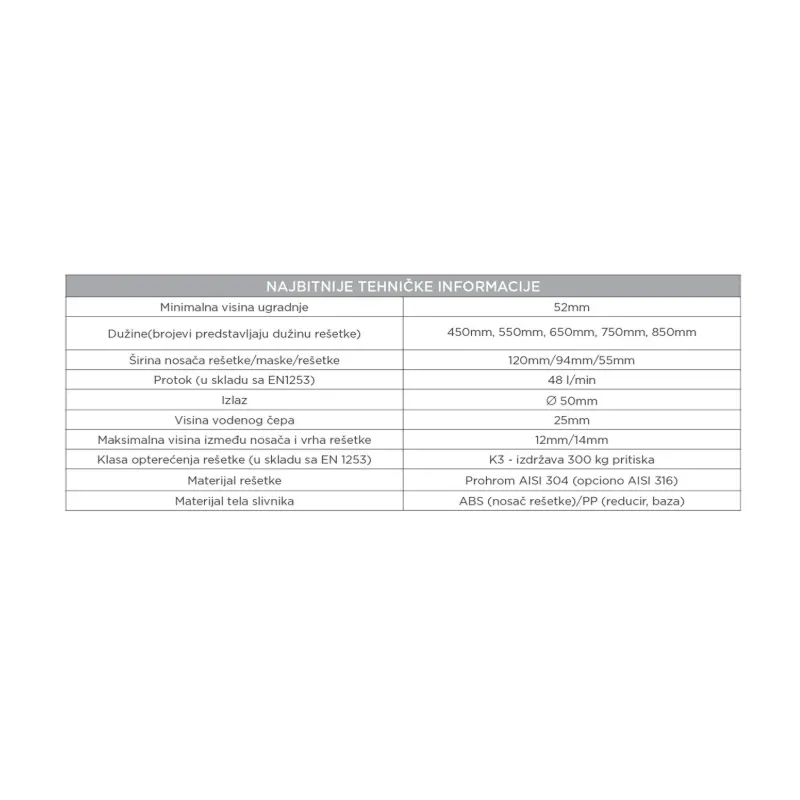

Osnovni podaci:

• Proizvođač: Peštan
• Brend: Confluo
• Serija: Primo Compact Net Line
• Šifra artikla: 13702518
• Nominalna dužina: 750 mm
• Dizajn rešetke: Net
• Minimalna ugradna visina: 52 mm
• Odvodni priključak: DN 50
• Maksimalni protok: do 48 l/min

Šifra 13702518 potvrđena je za Confluo Primo Compact Net Line model dužine 750 mm.

Nominalna dužina 750 mm

Nominalna dužina kanalice iznosi 750 mm, odnosno 75 cm. Ova mera omogućava primenu u standardnim tuš zonama i uklapanje sa različitim dimenzijama tuš kabina i pregrada.

Pre pripreme mesta za ugradnju potrebno je proveriti:

• ukupnu širinu tuš prostora
• spoljne mere kompletnog tela kanalice
• položaj zida
• pravac kanalizacione cevi
• raspored podnih pločica
• položaj fuga
• pad poda prema kanalici
• završni nivo podne obloge
• prostor potreban za sifonsku bazu

Nominalna dužina ne mora biti jednaka ukupnoj spoljnoj dužini proizvoda. Prilikom izvođenja otvora i košuljice treba koristiti tehnički crtež i stvarne mere kanalice.

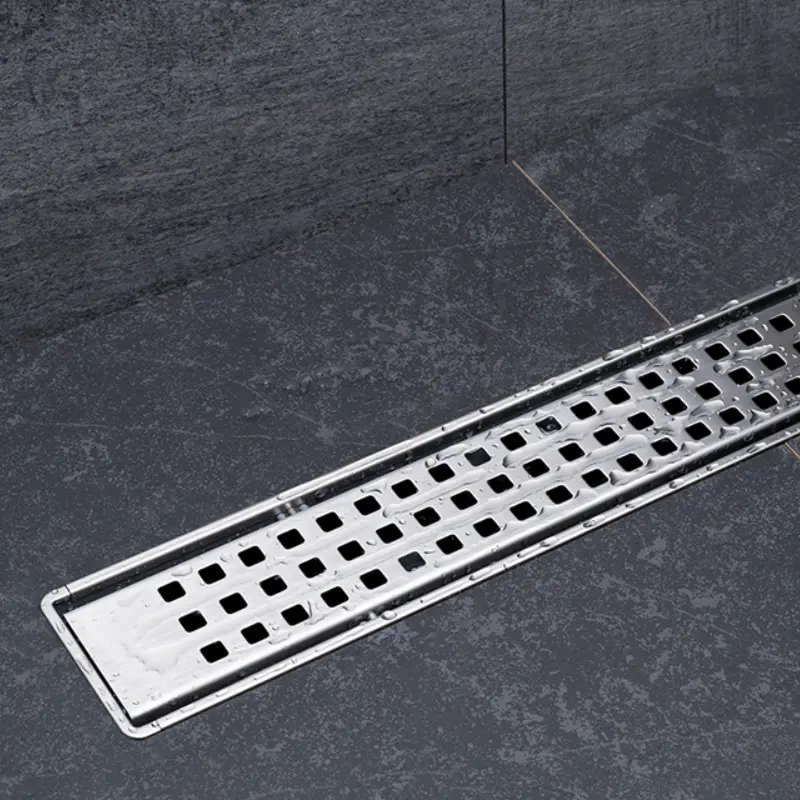

Net dizajn rešetke

Net Line verzija ima dekorativnu rešetku sa mrežastim rasporedom otvora. Voda kroz otvore ulazi u telo kanalice i dalje se usmerava prema sifonskoj bazi i kanalizacionoj cevi.

Karakteristike Net rešetke:

• mrežasti raspored otvora
• ravnomeran prihvat vode
• metalna završna površina
• uklonjiva konstrukcija
• pristup unutrašnjosti kanalice
• jednostavnije čišćenje
• uklapanje sa hromiranom opremom
• primena u tuš prostorima u nivou poda

Net rešetka razlikuje ovaj model od Confluo varijanti sa crnom mat maskom, staklenom površinom ili nosačem za oblaganje pločicama.

Rešetka od nerđajućeg čelika AISI 304

Završna rešetka izrađena je od nerđajućeg čelika AISI 304. Materijal je prilagođen korišćenju u sanitarnim prostorima sa redovnim kontaktom sa vodom i vlagom.

Nerđajući čelik omogućava:

• otpornost na vlagu
• stabilnu konstrukciju
• higijensku površinu
• jednostavno održavanje
• uklanjanje površinskih naslaga
• pristup kanalici radi čišćenja
• uklapanje sa metalnom opremom
• dugotrajnu upotrebu uz pravilno održavanje

Za čišćenje treba koristiti meku krpu, mlaku vodu i blago sredstvo bez abrazivnih čestica.

Klasa opterećenja K3

Rešetka pripada klasi opterećenja K3, namenjenoj pešačkim površinama u kupatilskim i sanitarnim prostorima. Pravilno postavljena rešetka može podneti opterećenje do približno 300 kg.

Kanalica je pogodna za:

• privatna kupatila
• hotelska kupatila
• apartmane
• svlačionice
• spa prostore
• sanitarne prostorije
• tuš zone u nivou poda

Nosivost kompletnog sistema zavisi i od pravilnog oslanjanja tela kanalice, nivelacije, stabilnosti košuljice i pravilnog postavljanja rešetke.

Minimalna ugradna visina 52 mm

Minimalna ugradna visina kanalice iznosi 52 mm. Niska konstrukcija omogućena je kompaktnom sifonskom bazom i horizontalnim odvodnim priključkom DN 50.

Prilikom proračuna ukupne visine poda potrebno je uzeti u obzir:

• noseću podlogu
• položaj kanalizacione cevi
• visinu tela kanalice
• nivelacione nogice
• debljinu košuljice
• hidroizolaciju
• lepak za pločice
• debljinu podnih pločica
• potreban pad poda

Minimalna ugradna visina odnosi se na konstrukciju proizvoda i ne predstavlja ukupnu visinu svih završnih slojeva poda.

Primena tokom renoviranja

Niska konstrukcija olakšava planiranje tuša u nivou poda u postojećim kupatilima u kojima nije moguće značajno podizanje završnog nivoa poda.

Pre izbora kanalice potrebno je proveriti:

• visinu postojeće odvodne cevi
• mogućnost postizanja potrebnog pada
• debljinu postojeće košuljice
• završni nivo ostatka kupatila
• položaj vrata
• prostor za sifonsku bazu
• mogućnost povezivanja priključka DN 50
• prostor za hidroizolacioni sloj

Niska konstrukcija kanalice ne može nadoknaditi neodgovarajući položaj ili nedovoljan pad kanalizacione cevi.

Horizontalni odvod DN 50

Confluo Primo Compact Net Line kanalica ima horizontalni odvodni priključak nominalnog prečnika DN 50.

Pre zatvaranja podne konstrukcije potrebno je proveriti:

• prečnik kanalizacione cevi
• pravac odvodne instalacije
• potreban pad cevi
• nepropusnost spojeva
• položaj sifonske baze
• stabilnost tela kanalice
• završnu visinu rešetke
• protok vode kroz sistem

Pre izvođenja završne košuljice i hidroizolacije preporučuje se testiranje odvoda vodom.

Maksimalni protok do 48 l/min

Maksimalni kapacitet odvoda Confluo Compact Line kanalice iznosi do 48 litara u minuti, odnosno približno 0,8 l/s.

Konačan kapacitet ugrađenog sistema zavisi od:

• pravilne ugradnje kanalice
• pada podnih pločica
• prečnika odvodne cevi
• pada kanalizacione instalacije
• čistoće Net rešetke
• čistoće rešetke za dlake
• čistoće sifonske baze
• količine vode iz tuš opreme
• redovnog održavanja

Kod velikih tuš ruža ili sistema sa više izlaza koji mogu raditi istovremeno potrebno je proveriti njihov zbirni protok.

Vodeni zatvarač visine 25 mm

Sifonska baza ima vodeni zatvarač visine 25 mm. Njegova funkcija je sprečavanje prolaska neprijatnih mirisa iz kanalizacione instalacije prema tuš prostoru.

Niža visina vodenog zatvarača doprinosi kompaktnoj konstrukciji kanalice. Kod tuš prostora koji se duže ne koriste voda iz sifona može postepeno ispariti, pa je potrebno povremeno pustiti vodu kroz kanalicu.

Pravilan rad vodenog zatvarača zavisi od:

• pravilnog sastavljanja sifona
• dovoljne količine vode
• redovnog korišćenja
• čistoće unutrašnjih komponenti
• pravilnog položaja sifonske baze
• nepropusnosti odvodnog sistema

Kombinovani vodeni i suvi zatvarač

Confluo Primo Compact Net Line može imati kombinovani sistem zaštite od neprijatnih mirisa koji obuhvata vodeni i suvi zatvarač. Vodeni zatvarač koristi vodeni stub, dok suvi element pruža dodatnu zaštitu kada je nivo vode u sifonu smanjen.

Kombinovani sistem doprinosi:

• zaštiti od kanalizacionih mirisa
• funkcionalnosti kod povremenog korišćenja tuša
• dodatnom zatvaranju odvodnog kanala
• jednostavnijem održavanju higijene
• prilagođavanju različitim uslovima korišćenja

Suvi zatvarač i ostale uklonjive komponente treba pravilno vratiti nakon čišćenja.

Samočisteća S sifonska baza

Confluo Compact Line koristi samočisteću S bazu koja usmerava vodu prema odvodnoj cevi i smanjuje zadržavanje nečistoća u sifonskom delu.

Samočisteća konstrukcija doprinosi:

• usmerenom protoku vode
• smanjenom zadržavanju naslaga
• lakšem ispiranju unutrašnjosti
• jednostavnijem održavanju
• kompaktnoj ugradnoj visini
• stabilnom odvođenju vode

Samočisteća funkcija ne uklanja potrebu za periodičnim čišćenjem dostupnih elemenata.

Rotacija sifonske baze za 360°

Sifonska baza može se rotirati za 360°, što omogućava usmeravanje horizontalnog priključka prema položaju kanalizacione cevi.

Rotirajuća baza omogućava:

• prilagođavanje pravcu odvoda
• jednostavnije povezivanje sa instalacijom
• smanjenje broja dodatnih kolena
• postavljanje kanalice uz zid
• postavljanje unutar tuš prostora
• prilagođavanje uslovima na gradilištu

Nakon podešavanja položaja potrebno je proveriti stabilnost baze i nepropusnost spoja.

Telo od ABS plastike

Nosač rešetke i telo kanalice izrađeni su od čvrste ABS plastike, dok je sifonska baza izrađena od polipropilena.

Kombinacija ovih materijala omogućava:

• kompaktnu konstrukciju
• nisku ugradnu visinu
• precizno oblikovane priključke
• otpornost na vlagu
• jednostavnije pozicioniranje
• uklanjanje unutrašnjih komponenti
• pristup radi čišćenja

Telo kanalice mora biti pravilno oslonjeno i stabilizovano pre izvođenja košuljice.

Nivelacione nogice

Kanalica se isporučuje sa nivelacionim elementima koji omogućavaju podešavanje visine i položaja pre izvođenja završnih slojeva poda.

Tokom postavljanja potrebno je proveriti:

• uzdužnu nivelaciju
• poprečni položaj kanalice
• visinu budućih pločica
• položaj u odnosu na zid
• stabilnost svih nogica
• pravac odvodnog priključka
• pad poda prema kanalici
• završni nivo rešetke

Nakon podešavanja kanalicu treba stabilizovati kako tokom izrade košuljice ne bi došlo do pomeranja.

Rešetka za dlake

U sadržaj kanalice uključena je rešetka za dlake koja zadržava kosu i krupnije nečistoće pre njihovog ulaska u sifonsku bazu i kanalizacionu cev.

Rešetku za dlake treba redovno:

• izvaditi iz kanalice
• ukloniti nakupljenu kosu
• isprati mlakom vodom
• očistiti ostatke sapunice
• proveriti da nije oštećena
• vratiti u pravilan položaj

Redovno čišćenje rešetke za dlake pomaže u očuvanju protoka i smanjuje rizik od začepljenja.

Ugradnja uz zid

Kanalica dužine 75 cm može se postaviti neposredno uz zid tuš prostora. Kod takve ugradnje pod se najčešće izvodi sa padom u jednom pravcu prema kanalici.

Potrebno je uskladiti:

• razmak kanalice od zida
• spoj zida i poda
• položaj hidroizolacije
• debljinu zidnih pločica
• završnu obradu podne keramike
• položaj fuga
• pad poda
• pristup rešetki radi čišćenja

Posebnu pažnju treba posvetiti hidroizolaciji spoja zida, poda i kanalice.

Ugradnja unutar tuš površine

Kanalica se može postaviti i unutar površine za tuširanje. U tom slučaju podne pločice treba izvesti sa odgovarajućim padom prema kanalici sa jedne ili više strana.

Prilikom planiranja treba uskladiti:

• položaj kanalice
• raspored podnih pločica
• položaj fuga
• pravac pada poda
• položaj kanalizacione cevi
• visinu košuljice
• završni nivo rešetke
• mogućnost pristupa radi održavanja

Net rešetka mora ostati uklonjiva nakon završetka građevinskih i keramičarskih radova.

Hidroizolacija tuš prostora

Tuš kanalica mora biti pravilno povezana sa hidroizolacionim sistemom poda.

Hidroizolacija treba da obuhvati:

• prostor oko tela kanalice
• spoj kanalice i košuljice
• spoj zida i poda
• uglove tuš prostora
• prodore instalacija
• površinu ispod podnih pločica
• završne spojeve uz kanalicu
• sve kritične tačke mokre zone

Pre postavljanja podnih pločica potrebno je proveriti kontinuitet i nepropusnost hidroizolacionog sloja.

Usklađivanje sa podnim pločicama

Kanalica nominalne dužine 75 cm može se kombinovati sa različitim formatima i dezenima podnih pločica.

Prilikom planiranja rasporeda treba uzeti u obzir:

• nominalnu dužinu kanalice
• ukupne spoljne mere tela
• širinu vidljive metalne površine
• položaj fuga
• pad pločica prema odvodu
• završni spoj uz kanalicu
• mogućnost uklanjanja rešetke
• pristup unutrašnjosti radi čišćenja

Pločice, lepak, fug masa i sanitarni silikon ne smeju blokirati uklanjanje Net rešetke.

Čišćenje Net rešetke

U otvorima Net rešetke mogu se vremenom zadržavati kosa, sapunica i naslage kamenca.

Preporučeni postupak čišćenja:

• ukloniti Net rešetku
• isprati je mlakom vodom
• očistiti otvore mekom četkom
• ukloniti ostatke sapunice
• očistiti donju stranu rešetke
• isprati čistom vodom
• osušiti mekom krpom
• pravilno vratiti rešetku

Ne treba koristiti metalne sunđere, čeličnu vunu, abrazivne praškove, jake kiseline ili agresivna sredstva na bazi hlora.

Održavanje unutrašnjih komponenti

Pored Net rešetke potrebno je održavati rešetku za dlake, telo kanalice i sifonsku bazu.

Preporučeni postupak:

• ukloniti završnu rešetku
• izvaditi rešetku za dlake
• ukloniti kosu i druge nečistoće
• isprati uklonjive komponente
• očistiti unutrašnjost kanalice
• ukloniti naslage iz sifonske baze
• proveriti prolaz prema odvodnoj cevi
• isprati sistem čistom vodom
• pravilno vratiti sve komponente
• proveriti brzinu odvodnjavanja

Redovno održavanje smanjuje mogućnost usporenog odvoda i začepljenja kanalizacione cevi.

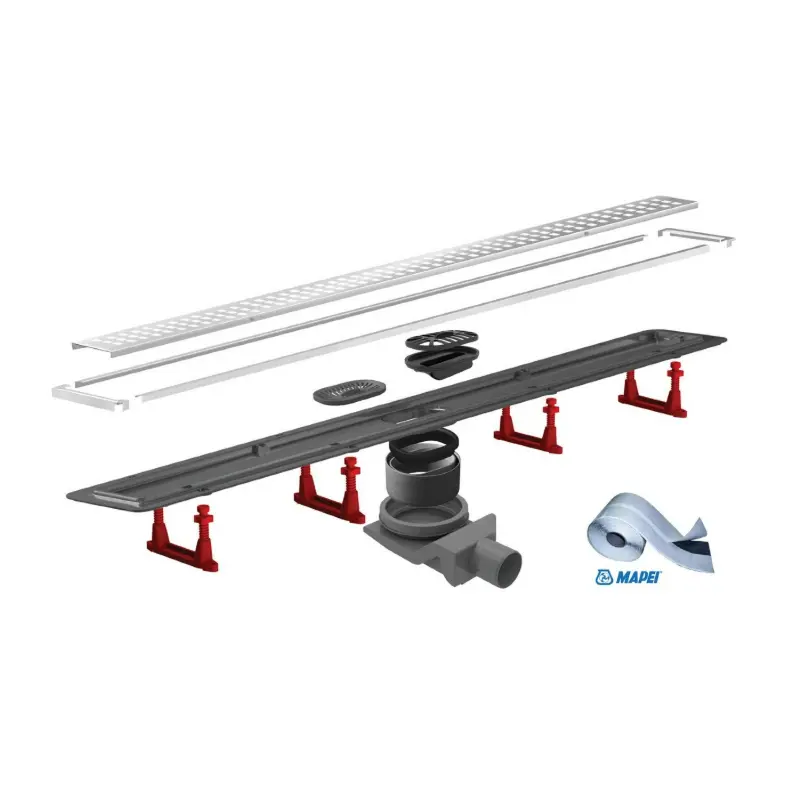

Sadržaj isporuke

Artikal obuhvata:

• Peštan Confluo Primo Compact Net Line tuš kanalicu
• telo kanalice nominalne dužine 750 mm
• Net rešetku od nerđajućeg čelika
• nosač završne rešetke
• S sifonsku bazu
• horizontalni priključak DN 50
• rešetku za dlake
• suvi zatvarač
• reducir sa zaptivnom gumom
• nivelacione nogice
• alat za uklanjanje rešetke
• elemente za montažu
• hidroizolacionu traku, u zavisnosti od pakovanja
• uputstvo za montažu

Artikal ne obuhvata:

• kanalizacionu cev
• košuljicu
• hidroizolacioni premaz
• podne pločice
• lepak za pločice
• fug masu
• sanitarni silikon
• ostali građevinski materijal

Kompletna tuš kanalica

Peštan Confluo Primo Compact Net Line 13702518 isporučuje se kao kompletna tuš kanalica sa telom, dekorativnom rešetkom i sifonskom bazom.

Za završno povezivanje i ugradnju dodatno su potrebni:

• kanalizaciona cev
• odgovarajući hidroizolacioni sistem
• košuljica
• podne pločice
• lepak
• fug masa
