Opis

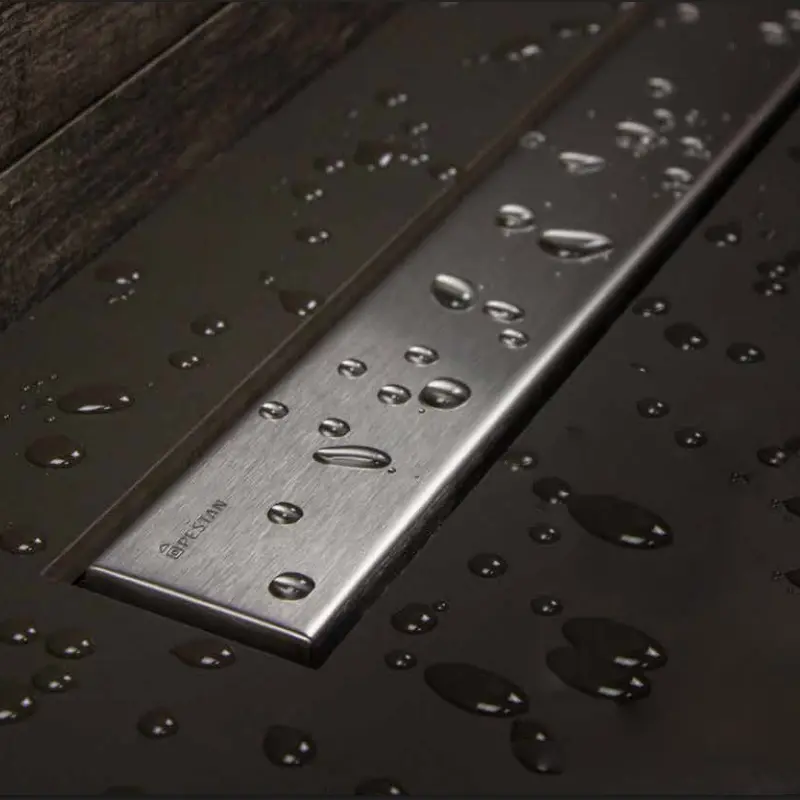

Peštan Confluo Frameless Line 2u1 tuš kanalica 45 cm 13701229

Kompaktna Frameless Line tuš kanalica 45 cm

Peštan Confluo Frameless Line 13701229 je kompletna linijska kanalica namenjena za prihvat i odvođenje vode iz tuš prostora bez klasične tuš kade. Ugrađuje se u podnu konstrukciju, dok se završni element postavlja u ravni sa podnim pločicama.

Model ima nominalnu dužinu od 450 mm, odnosno 45 cm. Kompaktna dimenzija omogućava ugradnju u manjim kupatilima, užim tuš zonama, gostinskim kupatilima, apartmanima i prostorima u kojima duže kanalice nije moguće pravilno pozicionirati.

Šifra 13701229 odgovara Peštan Confluo Frameless Line 450 modelu. Proizvod koristi reverzibilni 2u1 završni element i pripada istoj seriji kao modeli dužine 55, 65, 75, 85 i 95 cm.

Šifra artikla 13701229

Ovaj opis odnosi se na proizvod sa sledećim osnovnim podacima:

• Proizvođač: Peštan
• Brend: Confluo
• Serija: Frameless Line
• Šifra artikla: 13701229
• Oznaka modela: Frameless Line 450
• Nominalna dužina: 450 mm
• Dužina: 45 cm
• Završni sistem: reverzibilni 2u1
• Odvodni priključak: DN 50
• Minimalna ugradna visina: 62 mm
• Maksimalni protok: do 48 l/min

Zvanični tehnički list proizvođača povezuje šifru 13701229 sa modelom Confluo Frameless Line 450.

Nominalna dužina 450 mm

Nominalna dužina završnog elementa iznosi 450 mm, odnosno 45 cm. Ova dimenzija namenjena je tuš prostorima u kojima je raspoloživa širina ograničena ili raspored sanitarne opreme ne dozvoljava postavljanje dužeg linearnog odvoda.

Pre pripreme mesta za montažu potrebno je proveriti:

• ukupnu širinu tuš prostora
• stvarne spoljne dimenzije kanalice
• položaj zida
• položaj staklene tuš pregrade
• pravac kanalizacione cevi
• raspored podnih pločica
• položaj fuga
• potreban pad poda
• završnu visinu keramike
• prostor potreban za sifonsku bazu

Nominalna dužina od 45 cm odnosi se na oznaku modela, dok stvarni montažni prostor treba pripremiti prema tehničkom crtežu i dimenzijama kompletnog proizvoda.

Frameless završni dizajn

Frameless Line konstrukcija ima sveden izgled bez naglašenog spoljnog okvira oko odvodne površine. Na podu ostaje čista linearna forma koja se može završiti metalnom stranom ili podnom pločicom.

Frameless konstrukcija omogućava:

• diskretno uklapanje sa podnom keramikom
• manju količinu vidljivih metalnih delova
• primenu u tuševima u nivou poda
• kombinovanje sa staklenim tuš pregradama
• postavljanje uz zid ili unutar tuš prostora
• izbor između metalne i keramičke završne obrade
• uklonjiv završni element
• pristup unutrašnjosti radi održavanja

Završni element mora ostati uklonjiv i nakon završetka keramičarskih radova.

Reverzibilni završni element 2u1

Peštan Confluo Frameless Line koristi reverzibilni 2u1 sistem. Isti završni element može se postaviti na dva načina:

• sa vidljivom metalnom površinom
• sa stranom namenjenom za postavljanje pločice

Metalna strana ima završnu obradu brušenog nerđajućeg čelika. Okretanjem završnog elementa dobija se nosač u koji se može postaviti komad podne pločice, čime se odvod diskretnije uklapa sa ostatkom poda. Dostupne specifikacije za model 13701229 potvrđuju reverzibilnu rešetku i 2u1 sistem.

Strana za postavljanje podne pločice

Kada se završni element okrene na stranu predviđenu za oblaganje, u njegovo udubljenje postavlja se precizno isečen komad podne pločice.

Prilikom postavljanja potrebno je uskladiti:

• unutrašnje dimenzije nosača
• dužinu i širinu pločice
• debljinu keramike
• debljinu lepka
• završnu visinu umetka
• pravac šare
• položaj fuga
• bočne odvodne proreze
• mogućnost vađenja završnog elementa

Podna pločica ne sme zatvoriti proreze kroz koje voda ulazi u telo kanalice. Završni element mora moći da se izvadi radi čišćenja rešetke za dlake i sifonskog dela.

Strana od nerđajućeg čelika

Druga strana završnog elementa koristi se kao vidljiva metalna površina. Brušena završna obrada može se uskladiti sa drugim metalnim elementima u kupatilu, kao što su:

• hromirane slavine
• inox slavine
• usponski tuševi
• tuš ruže
• tuš ručice
• profili tuš kabine
• kupatilska galanterija
• metalne police
• završni profili za pločice

Metalnu površinu treba redovno ispirati i brisati kako bi se uklonili tragovi vode, kamenac i sapunica.

Završni element od nerđajućeg čelika

Vidljivi završni element izrađen je od nerđajućeg čelika prilagođenog primeni u vlažnim sanitarnim prostorima.

Nerđajući čelik pruža:

• otpornost na vlagu
• stabilnu završnu konstrukciju
• higijensku površinu
• jednostavno održavanje
• mogućnost uklanjanja kamenca
• uklapanje sa metalnom kupatilskom opremom
• primenu u tuš zonama
• dugotrajnu upotrebu uz pravilno čišćenje

Za održavanje treba koristiti mlaku vodu, meku krpu i blago pH neutralno sredstvo bez abrazivnih čestica.

Telo kanalice od polipropilena

Telo i sifonska baza izrađeni su od polipropilena, dok je držač završnog elementa izrađen od ABS plastike. Kanalica nema dodatne bočne ulaze i koristi jedan horizontalni odvod DN 50.

Polimerna konstrukcija omogućava:

• otpornost na vlagu
• precizno oblikovanje odvodnih komponenti
• manju ukupnu masu proizvoda
• jednostavnije pozicioniranje
• stabilno oslanjanje završnog elementa
• pristup unutrašnjim komponentama
• jednostavnije održavanje
• pouzdano povezivanje sa odvodnom cevi

Telo kanalice mora biti pravilno oslonjeno, nivelisano i učvršćeno pre izvođenja košuljice.

Minimalna ugradna visina 62 mm

Minimalna ugradna visina Peštan Confluo Frameless Line kanalice iznosi 62 mm. Ova mera odnosi se na osnovnu konstrukciju proizvoda, dok ukupna potrebna dubina zavisi od položaja odvodne cevi i svih slojeva poda.

Prilikom proračuna potrebno je uzeti u obzir:

• noseću podlogu
• položaj kanalizacione cevi
• telo kanalice
• sifonsku bazu
• nivelacione nogice
• debljinu košuljice
• hidroizolacioni sistem
• lepak za pločice
• debljinu podne keramike
• potreban pad poda

Minimalna ugradna visina od 62 mm ne predstavlja ukupnu visinu kompletne podne konstrukcije.

Horizontalni odvod DN 50

Kanalica ima jedan horizontalni odvodni priključak nominalnog prečnika DN 50 i nema dodatne bočne ulaze.

Pre zatvaranja poda potrebno je proveriti:

• prečnik kanalizacione cevi
• pravac odvodne instalacije
• potreban pad cevi
• nepropusnost svih spojeva
• položaj sifonske baze
• stabilnost tela kanalice
• završnu visinu maske
• brzinu odvodnjavanja

Pre izvođenja košuljice, hidroizolacije i postavljanja pločica preporučuje se testiranje sistema puštanjem vode.

Maksimalni protok do 48 l/min

Maksimalni kapacitet odvoda iznosi do 48 litara u minuti, odnosno približno 0,8 litara u sekundi.

Stvarni kapacitet ugrađenog sistema zavisi od:

• pravilne montaže kanalice
• pada poda prema kanalici
• prečnika odvodne cevi
• pada kanalizacione instalacije
• čistoće odvodnih proreza
• čistoće rešetke za dlake
• čistoće sifonske baze
• ukupnog protoka tuš opreme
• redovnog održavanja

Kod tuš sistema sa velikom tuš ružom ili više izlaza koji rade istovremeno potrebno je proveriti zbirni protok vode.

Vodeni zatvarač visine 25 mm

Sifonska baza ima vodeni zatvarač visine 25 mm, čija je funkcija sprečavanje prolaska neprijatnih mirisa iz kanalizacione instalacije u prostor kupatila.

Pravilan rad vodenog zatvarača zavisi od:

• pravilnog sastavljanja sifonskih elemenata
• dovoljne količine vode
• redovnog korišćenja tuša
• čistoće unutrašnjih komponenti
• pravilnog položaja baze
• nepropusnosti odvodnog sistema

Kod tuševa koji se duže ne koriste voda iz sifona može postepeno ispariti. Povremenim puštanjem vode ponovo se formira vodena barijera.

Samočisteća S baza sa rotacijom od 360°

Confluo Frameless Line koristi samočisteću S sifonsku bazu koja se može rotirati za 360°. Ova konstrukcija omogućava usmeravanje horizontalnog priključka prema položaju kanalizacione cevi.

Rotirajuća sifonska baza olakšava:

• prilagođavanje pravcu odvodne cevi
• povezivanje sa postojećom instalacijom
• smanjenje broja dodatnih kolena
• ugradnju kanalice uz zid
• ugradnju unutar tuš prostora
• prilagođavanje uslovima na gradilištu

Nakon podešavanja potrebno je proveriti stabilnost baze i nepropusnost svih spojeva.

Visinski podesiv reducir

Kanalica ima reducir koji se može podešavati po visini. Na taj način završni element može se uskladiti sa visinom košuljice, lepka i podnih pločica.

Podešavanje omogućava:

• poravnanje maske sa završnim nivoom poda
• prilagođavanje debljini keramike
• prilagođavanje sloju lepka
• korekciju visine pre završnih radova
• precizno formiranje pada
• stabilno oslanjanje završnog elementa

Visinu treba podesiti pre završetka hidroizolacionih i keramičarskih radova.

Nivelacione nogice

Kanalica se isporučuje sa nogicama za podešavanje visine i nagiba. One omogućavaju stabilno pozicioniranje tela kanalice pre izvođenja košuljice.

Tokom montaže potrebno je proveriti:

• uzdužnu nivelaciju
• poprečni položaj
• visinu buduće podne obloge
• položaj u odnosu na zid
• stabilnost svih oslonaca
• pravac odvodnog priključka
• pad poda prema kanalici
• završni nivo maske

Nakon podešavanja kanalicu treba učvrstiti kako ne bi došlo do pomeranja tokom izvođenja poda.

Rešetka za dlake

U kompletu se nalazi uklonjiva rešetka za dlake koja zadržava kosu i krupnije nečistoće pre njihovog ulaska u sifonsku bazu i kanalizacionu cev.

Rešetku treba redovno:

• izvaditi iz kanalice
• ukloniti nakupljenu kosu
• isprati mlakom vodom
• očistiti ostatke sapunice
• proveriti njeno stanje
• vratiti u pravilan položaj

Redovno čišćenje doprinosi očuvanju protoka i smanjuje mogućnost začepljenja odvoda.

Ugradnja uz zid ili unutar tuš prostora

Kanalica dužine 45 cm može se postaviti neposredno uz zid ili unutar površine za tuširanje.

Kod ugradnje je potrebno uskladiti:

• položaj kanalice
• razmak od zida
• položaj tuš pregrade
• pravac pada poda
• raspored podnih pločica
• položaj fuga
• završni nivo maske
• hidroizolaciju oko kanalice
• pristup unutrašnjim komponentama

Završni element mora ostati uklonjiv nakon završetka svih građevinskih i keramičarskih radova.

Hidroizolacija tuš prostora

Kanalica mora biti pravilno povezana sa hidroizolacionim sistemom poda. Hidroizolacija treba da obuhvati:

• prostor oko tela kanalice
• spoj kanalice i košuljice
• spoj zida i poda
• uglove tuš prostora
• prodore instalacija
• površinu ispod podnih pločica
• završne spojeve uz kanalicu
• sve kritične tačke mokre zone

Pre postavljanja keramike potrebno je proveriti kontinuitet i nepropusnost hidroizolacionog sloja.

Održavanje kanalice

Za očuvanje protoka potrebno je redovno održavati završni element, rešetku za dlake, unutrašnjost kanalice i sifonsku bazu.

Preporučeni postupak:

• ukloniti završni element
• izvaditi rešetku za dlake
• ukloniti kosu i nečistoće
• isprati uklonjive komponente
• očistiti unutrašnjost kanalice
• proveriti prolaz prema odvodu
• isprati sistem čistom vodom
• pravilno vratiti sve elemente
• proveriti brzinu odvodnjavanja

Metalni deo ne treba čistiti čeličnom vunom, abrazivnim sunđerima, jakim kiselinama ili agresivnim sredstvima na bazi hlora.

Sadržaj isporuke

Artikal obuhvata:

• Peštan Confluo Frameless Line kanalicu
• telo kanalice nominalne dužine 450 mm
• reverzibilni završni element 2u1
• metalnu stranu od nerđajućeg čelika
• stranu za postavljanje podne pločice
• nosač završnog elementa od ABS plastike
• telo i sifonsku bazu od polipropilena
• horizontalni priključak DN 50
• visinski podesiv reducir
• vodeni zatvarač
• rešetku za dlake
• nivelacione nogice
• elemente za podešavanje visine i nagiba

Osnovne komponente, materijali i tehničke vrednosti navedeni su u dokumentaciji proizvođača.

Artikal ne obuhvata:

• kanalizacionu cev
• košuljicu
• hidroizolacioni materijal
• hidroizolacione trake
• podne pločice
• lepak za pločice
• fug masu
• sanitarni silikon
• ostali građevinski materijal
