Opis

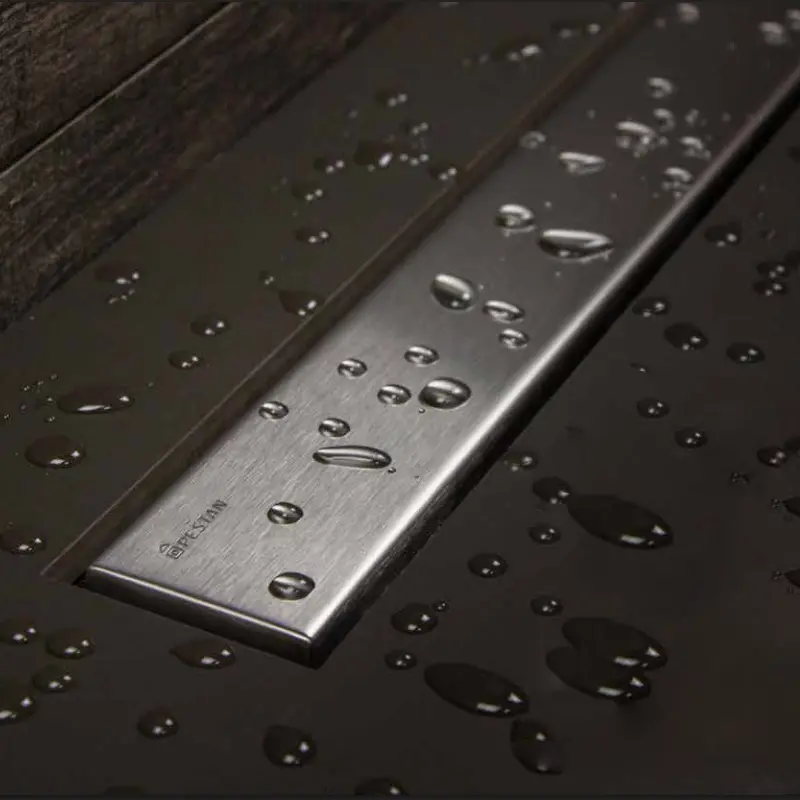

Peštan Confluo Frameless Line tuš kanalica 85 cm 13701233

Confluo Frameless Line tuš kanalica 85 cm

Peštan Confluo Frameless Line 13701233 je kompletna linijska kanalica namenjena za prihvat i odvođenje vode iz tuš prostora bez klasične tuš kade. Ugrađuje se u podnu konstrukciju, dok završna maska ostaje u ravni sa podnim pločicama.

Model ima nominalnu dužinu od 850 mm, odnosno 85 cm. Ova dimenzija pogodna je za standardne i prostranije tuš zone, walk-in tuševe i kupatila u kojima se kanalica postavlja uz zid ili unutar površine za tuširanje.

Frameless konstrukcija smanjuje količinu vidljivih elemenata oko odvodne linije. Na taj način kanalica se lakše uklapa sa različitim formatima podnih pločica, staklenim tuš pregradama i metalnim detaljima u kupatilu.

Šifra artikla 13701233

Ovaj opis odnosi se na sledeći proizvod:

• Proizvođač: Peštan
• Brend: Confluo
• Serija: Frameless Line
• Šifra artikla: 13701233
• Oznaka modela: Frameless Line 850
• Nominalna dužina: 850 mm
• Dužina: 85 cm
• Minimalna ugradna visina: 62 mm
• Odvodni priključak: DN 50
• Maksimalni protok: do 48 l/min

Šifra 13701233 potvrđena je za Peštan Confluo Frameless Line kanalicu nominalne dužine 850 mm.

Nominalna dužina 850 mm

Nominalna dužina kanalice iznosi 850 mm, odnosno 85 cm. Ova mera odnosi se na osnovnu dužinu modela, dok ukupne spoljne dimenzije tela sa prirubnicama i priključnim elementima mogu biti veće.

Pre pripreme mesta za montažu potrebno je proveriti:

• širinu tuš prostora
• stvarne spoljne dimenzije kanalice
• položaj zida i tuš pregrade
• pravac kanalizacione cevi
• raspored podnih pločica
• položaj fuga
• potreban pad poda
• završnu visinu podne obloge
• prostor potreban za sifonski deo
• pristup maski radi održavanja

Otvor u podu ne treba pripremati samo prema nominalnoj meri od 85 cm, već prema stvarnim dimenzijama kompletnog proizvoda.

Frameless završni dizajn

Frameless Line seriju karakteriše završna maska bez naglašenog spoljnog okvira. Odvodna zona ostaje jasno definisana, ali se vizuelno diskretnije uklapa sa završnom podnom oblogom.

Frameless konstrukcija omogućava:

• sveden izgled tuš prostora
• diskretnu linearnu odvodnu zonu
• uklapanje sa različitim formatima pločica
• manje vidljivih prelaza oko kanalice
• kombinovanje sa staklenim tuš pregradama
• usklađivanje sa inox kupatilskom opremom
• jednostavan pristup radi čišćenja
• ugradnju uz zid ili unutar tuš površine

Završna maska mora ostati uklonjiva nakon postavljanja pločica, fug mase i sanitarnog zaptivnog materijala.

Završna maska od nerđajućeg čelika

Vidljivi završni element izrađen je od nerđajućeg čelika. Metalna maska prilagođena je redovnom kontaktu sa vodom, vlagom, sapunicom i sredstvima za održavanje kupatila.

Nerđajući čelik omogućava:

• otpornost na vlagu
• stabilnu završnu površinu
• higijensko održavanje
• jednostavno uklanjanje naslaga
• kombinovanje sa metalnom kupatilskom opremom
• primenu u mokrim sanitarnim prostorima
• uklonjivu konstrukciju
• dugotrajnu upotrebu uz pravilno čišćenje

Za održavanje se preporučuju mlaka voda, meka krpa i blago pH neutralno sredstvo bez abrazivnih čestica.

Usklađivanje sa kupatilskom opremom

Metalna Frameless maska može se kombinovati sa:

• hromiranim slavinama
• inox slavinama
• usponskim tuševima
• tuš ružama
• tuš ručicama
• profilima tuš kabine
• metalnim kupatilskim policama
• držačima i kupatilskom galanterijom
• završnim profilima za pločice

Odabir istih ili sličnih završnih obrada doprinosi ujednačenom izgledu tuš prostora.

Telo od polipropilena

Telo Frameless Line kanalice izrađeno je od polipropilena, dok je držač završne maske izrađen od ABS plastike. Konstrukcija nema bočne ulaze i koristi jedan horizontalni odvod DN 50.

Polimerna konstrukcija omogućava:

• otpornost na vlagu
• precizno oblikovane odvodne elemente
• manju masu proizvoda
• jednostavnije pozicioniranje
• stabilno oslanjanje završne maske
• pristup unutrašnjim komponentama
• jednostavnije održavanje
• pouzdano povezivanje sa odvodom

Telo kanalice mora biti pravilno oslonjeno, nivelisano i stabilizovano pre izvođenja košuljice.

Minimalna ugradna visina 62 mm

Minimalna ugradna visina Peštan Confluo Frameless Line kanalice iznosi 62 mm. Ova mera odnosi se na konstrukciju proizvoda, dok konačna visina zavisi od položaja kanalizacione cevi i svih slojeva poda.

Prilikom proračuna ukupne visine potrebno je uračunati:

• noseću podlogu
• položaj kanalizacione cevi
• telo kanalice
• sifonsku bazu
• nivelacione nogice
• debljinu košuljice
• hidroizolacioni sloj
• lepak za pločice
• debljinu podnih pločica
• potreban pad poda

Minimalna visina od 62 mm ne predstavlja ukupnu visinu završene podne konstrukcije.

Primena tokom renoviranja kupatila

Frameless Line kanalica može se koristiti u novogradnji i tokom renoviranja postojećih kupatila, pod uslovom da postoji dovoljno prostora za telo, sifonsku bazu i pravilno povezivanje sa kanalizacionom cevi.

Pre izbora i montaže potrebno je proveriti:

• visinu postojeće kanalizacione cevi
• mogućnost izvođenja potrebnog pada
• dubinu postojeće košuljice
• završni nivo ostatka kupatila
• položaj vrata i tuš pregrade
• prostor za horizontalni priključak DN 50
• prostor za sifonsku bazu
• debljinu završne keramike
• prostor za hidroizolacioni sistem

Ugradna visina kanalice ne može nadoknaditi previsoko postavljenu odvodnu cev ili nedovoljan pad instalacije.

Horizontalni odvodni priključak DN 50

Peštan Confluo Frameless Line ima jedan horizontalni odvodni priključak nominalnog prečnika DN 50 i nema dodatne bočne ulaze.

Pre zatvaranja podne konstrukcije potrebno je proveriti:

• prečnik kanalizacione cevi
• pravac odvodne instalacije
• potreban pad cevi
• nepropusnost svih spojeva
• položaj sifonske baze
• stabilnost tela kanalice
• završnu visinu metalne maske
• brzinu odvodnjavanja

Pre izvođenja košuljice i hidroizolacije preporučuje se testiranje kanalice puštanjem dovoljne količine vode kroz sistem.

Maksimalni protok do 48 l/min

Maksimalni kapacitet odvoda iznosi do 48 litara u minuti, odnosno približno 0,8 litara u sekundi.

Konačan protok ugrađene kanalice zavisi od:

• pravilne montaže
• pada podnih pločica
• prečnika odvodne cevi
• pada kanalizacione instalacije
• čistoće odvodnih proreza
• čistoće rešetke za dlake
• čistoće sifonske baze
• ukupnog protoka tuš opreme
• redovnog održavanja

Kod velikih tuš ruža ili sistema sa više izlaza koji rade istovremeno potrebno je proveriti njihov zbirni protok.

Vodeni zatvarač visine 25 mm

Sifonska baza ima vodeni zatvarač visine 25 mm. Njegova funkcija je sprečavanje prolaska neprijatnih mirisa iz kanalizacione instalacije u prostor kupatila.

Pravilan rad vodenog zatvarača zavisi od:

• pravilnog sastavljanja komponenti
• dovoljne količine vode
• redovnog korišćenja tuša
• čistoće sifonske baze
• pravilnog položaja unutrašnjih elemenata
• nepropusnosti odvodnog sistema

Kod tuševa koji se duže ne koriste voda iz sifona može ispariti. Povremenim puštanjem vode ponovo se formira vodena barijera.

Visinski podesiv reducir

Frameless Line kanalica ima reducir koji se može podešavati po visini. Time se završna maska usklađuje sa debljinom košuljice, lepka i podnih pločica.

Podešavanje omogućava:

• poravnanje maske sa završnim nivoom poda
• prilagođavanje debljini keramike
• korekciju visine pre završnih radova
• precizno formiranje pada prema kanalici
• stabilno postavljanje završnog elementa
• pravilno oslanjanje maske

Podešavanje visine treba izvršiti pre završetka hidroizolacionih i keramičarskih radova.

Nivelacione nogice

Kanalica se isporučuje sa nogicama za podešavanje visine i nagiba. Nivelacioni elementi omogućavaju stabilno pozicioniranje tela pre izvođenja košuljice.

Tokom montaže potrebno je proveriti:

• uzdužnu nivelaciju kanalice
• poprečni položaj
• visinu buduće podne obloge
• položaj kanalice u odnosu na zid
• stabilnost svih oslonaca
• pravac odvodnog priključka
• pad poda prema kanalici
• završni nivo maske

Nakon nivelisanja telo treba učvrstiti kako tokom izvođenja košuljice ne bi došlo do pomeranja.

Rešetka za dlake

U unutrašnjosti kanalice nalazi se uklonjiva rešetka za dlake koja zadržava kosu i krupnije nečistoće pre njihovog ulaska u sifonski deo i kanalizacionu cev.

Rešetku za dlake treba redovno:

• izvaditi iz kanalice
• ukloniti nakupljenu kosu
• isprati mlakom vodom
• očistiti ostatke sapunice
• proveriti njeno stanje
• vratiti je u pravilan položaj

Redovno čišćenje doprinosi očuvanju protoka i smanjuje mogućnost začepljenja odvodne cevi.

Ugradnja uz zid

Kanalica dužine 85 cm može se postaviti neposredno uz zid tuš prostora. Kod ovakve montaže pod se najčešće izvodi sa padom u jednom pravcu prema odvodnoj liniji.

Potrebno je pravilno uskladiti:

• razmak kanalice od zida
• spoj zida i poda
• hidroizolaciju ugla
• debljinu zidnih pločica
• raspored podne keramike
• položaj fuga
• pravilan pad poda
• pristup završnoj maski

Posebnu pažnju treba posvetiti hidroizolaciji spoja između zida, poda i tela kanalice.

Ugradnja unutar tuš površine

Peštan Confluo Frameless Line može se postaviti i unutar površine za tuširanje. Podne pločice se u tom slučaju izvode sa odgovarajućim padom prema kanalici sa jedne ili više strana.

Prilikom planiranja potrebno je uskladiti:

• položaj kanalice
• raspored pločica
• položaj fuga
• pravac pada poda
• položaj kanalizacione cevi
• visinu košuljice
• završni nivo maske
• pristup radi održavanja

Završni element mora ostati uklonjiv nakon završetka svih građevinskih i keramičarskih radova.

Hidroizolacija tuš prostora

Kanalica mora biti pravilno povezana sa hidroizolacionim sistemom poda.

Hidroizolacija treba da obuhvati:

• prostor oko tela kanalice
• spoj kanalice i košuljice
• spoj zida i poda
• uglove tuš prostora
• prodore instalacija
• površinu ispod podnih pločica
• završne spojeve uz kanalicu
• sve kritične tačke mokre zone

Pre postavljanja pločica potrebno je proveriti kontinuitet i nepropusnost hidroizolacionog sloja.

Pad poda prema kanalici

Pod tuš prostora mora biti izveden sa pravilnim padom prema odvodnoj liniji kako bi voda bez zadržavanja dolazila do kanalice.

Prilikom izvođenja pada potrebno je voditi računa o:

• položaju kanalice
• dimenziji tuš prostora
• formatu podnih pločica
• položaju fuga
• završnom nivou maske
• ravnomernom usmeravanju vode
• sprečavanju stvaranja udubljenja
• pravilnom spoju pločica i kanalice

Nepravilno izveden pad može prouzrokovati zadržavanje vode čak i kada kanalica ima dovoljan kapacitet odvoda.

Usklađivanje sa podnim pločicama

Kanalica nominalne dužine 85 cm može se kombinovati sa različitim formatima, bojama i dezenima podnih pločica.

Prilikom planiranja rasporeda treba uzeti u obzir:

• nominalnu dužinu kanalice
• stvarne spoljne mere tela
• širinu završne maske
• položaj fuga
• pravac šare pločica
• pad prema odvodu
• završni spoj uz metalnu masku
• mogućnost uklanjanja maske
• pristup unutrašnjim komponentama

Lepak, fug masa i sanitarni silikon ne smeju blokirati uklanjanje završne maske.

Čišćenje završne maske

Završnu masku od nerđajućeg čelika treba redovno čistiti kako bi se uklonili kamenac, tragovi vode, sapunica i ostaci kozmetičkih proizvoda.

Preporučeni postupak:

• ukloniti završnu masku
• isprati je mlakom vodom
• naneti blago pH neutralno sredstvo
• obrisati površinu mekom krpom
• očistiti donju stranu
• isprati čistom vodom
• osušiti mikrofiber krpom
• pravilno vratiti masku

Ne treba koristiti metalne sunđere, čeličnu vunu, abrazivne praškove, jake kiseline ili agresivna sredstva sa visokim sadržajem hlora.

Održavanje unutrašnjih komponenti

Pored završne maske potrebno je održavati rešetku za dlake, telo kanalice, reducir i sifonsku bazu.

Preporučeni postupak:

• ukloniti završnu masku
• izvaditi rešetku za dlake
• ukloniti kosu i krupnije nečistoće
• isprati uklonjive komponente
• očistiti unutrašnjost kanalice
• ukloniti naslage iz sifonskog dela
• proveriti prolaz prema odvodnoj cevi
• isprati sistem čistom vodom
• pravilno vratiti sve elemente
• proveriti brzinu odvodnjavanja

Redovno održavanje smanjuje mogućnost usporenog odvoda, začepljenja i pojave neprijatnih mirisa.

Sadržaj isporuke

Artikal obuhvata:

• Peštan Confluo Frameless Line tuš kanalicu
• telo kanalice nominalne dužine 850 mm
• Frameless završnu masku
• nosač završne maske od ABS plastike
• telo i bazu od polipropilena
• horizontalni odvodni priključak DN 50
• visinski podesiv reducir
• vodeni zatvarač
• rešetku za dlake
• nivelacione nogice
• elemente za podešavanje visine i nagiba
• funkcionalne komponente potrebne za montažu

Navedene komponente i osnovne tehničke karakteristike potvrđene su u dokumentaciji proizvođača.

Artikal ne obuhvata:

• kanalizacionu cev
• košuljicu
• hidroizolacioni premaz
• hidroizolacione trake
• podne pločice
• lepak za pločice
• fug masu
• sanitarni silikon
• ostali građevinski materijal
