Peštan Confluo Frameless Line tuš kanalica 95 cm 13701234

Confluo Frameless Line kanalica za tuš

Peštan Confluo Frameless Line 13701234 je kompletna linijska kanalica namenjena za prihvat i odvođenje vode iz tuš prostora izvedenih u nivou poda. Ugrađuje se u podnu konstrukciju, bez potrebe za klasičnom tuš kadom, dok završni deo kanalice formira diskretnu linearnu odvodnu zonu.

Model nosi fabričku oznaku Frameless Line 950 i ima nominalnu dužinu od 950 mm, odnosno 95 cm. Ova dimenzija pogodna je za prostranije tuš kabine, walk-in tuševe i tuš zone u kojima je potrebno obezbediti dužu liniju prihvata vode.

Frameless Line konstrukcija namenjena je kupatilima u kojima se traži sveden izgled kanalice, bez dominantnog spoljnog okvira oko završne maske. Kanalica se može uskladiti sa različitim formatima podnih pločica, staklenim tuš pregradama i metalnom kupatilskom opremom.

Šifra artikla 13701234

Ovaj opis odnosi se na sledeći proizvod:

• Proizvođač: Peštan
• Brend: Confluo
• Serija: Frameless Line
• Šifra artikla: 13701234
• Oznaka: Frameless Line 950
• Nominalna dužina: 950 mm
• Dužina: 95 cm
• Odvodni priključak: DN 50
• Maksimalni protok: do 48 l/min
• Minimalna ugradna visina: 62 mm

Šifra 13701234 potvrđena je za Peštan Confluo Frameless Line kanalicu nominalne dužine 950 mm.

Nominalna dužina 950 mm

Nominalna dužina kanalice iznosi 950 mm, odnosno 95 cm. Duža odvodna linija omogućava postavljanje kanalice u većim tuš prostorima i uz šire zidove tuš zone.

Pre pripreme mesta za ugradnju potrebno je proveriti:

• širinu tuš prostora
• stvarne spoljne mere kanalice
• položaj zida i staklene pregrade
• pravac kanalizacione cevi
• raspored podnih pločica
• položaj fuga
• potreban pad poda
• završnu visinu podne obloge
• prostor potreban za sifonsku bazu
• mogućnost uklanjanja maske radi čišćenja

Nominalna mera od 95 cm ne mora biti jednaka ukupnoj spoljnoj meri tela sa prirubnicama, osloncima i odvodnim elementima. Otvor u podu treba pripremiti prema tehničkom crtežu i stvarnim merama proizvoda.

Frameless završni dizajn

Frameless Line seriju karakteriše završna maska bez naglašenog spoljnog okvira. Takva konstrukcija smanjuje količinu vidljivih elemenata i omogućava diskretnije uklapanje kanalice sa okolnim podnim pločicama.

Frameless dizajn doprinosi:

• svedenom izgledu tuš prostora
• diskretnoj liniji odvoda
• jednostavnijem uklapanju sa pločicama
• vizuelno čistoj podnoj površini
• kombinovanju sa većim formatima keramike
• uklapanju sa savremenim tuš pregradama
• lakšem usklađivanju sa inox opremom
• pristupu unutrašnjosti radi održavanja

Završna maska mora ostati uklonjiva i nakon postavljanja pločica, fug mase i sanitarnog silikona.

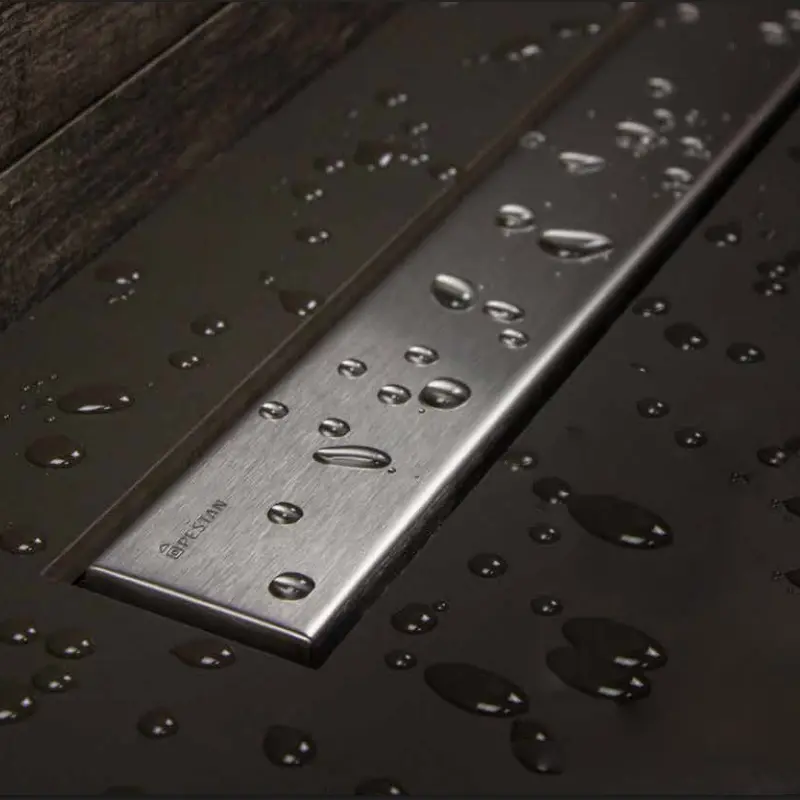

Završna maska od nerđajućeg čelika

Vidljivi završni element izrađen je od nerđajućeg čelika i prilagođen je redovnom kontaktu sa vodom, vlagom, sapunicom i sredstvima za održavanje kupatila.

Nerđajući čelik omogućava:

• otpornost na vlagu
• stabilnu završnu konstrukciju
• jednostavno čišćenje
• higijensku površinu
• uklanjanje kamenca i sapunice
• uklapanje sa metalnom kupatilskom opremom
• primenu u tuš zonama
• dugotrajnu upotrebu uz pravilno održavanje

Za čišćenje se preporučuju mlaka voda, meka krpa i blago pH neutralno sredstvo bez abrazivnih čestica.

Telo kanalice od polipropilena

Telo Peštan Confluo Frameless Line kanalice izrađeno je od polipropilena, dok je nosač završne rešetke izrađen od ABS plastike. Ovi materijali omogućavaju precizno oblikovanje funkcionalnih delova, otpornost na vlagu i relativno malu masu proizvoda.

Polimerna konstrukcija doprinosi:

• otpornosti na vlagu
• preciznom oblikovanju odvodnih kanala
• manjoj ukupnoj masi
• jednostavnijem pozicioniranju
• stabilnom oslanjanju završne maske
• pristupu unutrašnjim komponentama
• jednostavnijem čišćenju
• pouzdanom povezivanju sa odvodnom instalacijom

Telo kanalice mora biti pravilno oslonjeno, nivelisano i stabilizovano pre izvođenja košuljice.

Minimalna ugradna visina 62 mm

Minimalna ugradna visina Confluo Frameless Line kanalice iznosi 62 mm. Ova mera odnosi se na osnovnu konstrukciju kanalice i sifonske baze, dok konačna visina poda zavisi od svih slojeva podne konstrukcije.

Prilikom proračuna ukupne visine potrebno je uračunati:

• noseću podlogu
• položaj kanalizacione cevi
• telo kanalice
• sifonsku bazu
• nivelacione nogice
• debljinu košuljice
• hidroizolacioni sloj
• lepak za pločice
• debljinu podne keramike
• potreban pad poda

Minimalna ugradna visina od 62 mm ne predstavlja ukupnu visinu završene podne konstrukcije.

Primena u novogradnji i renoviranju

Confluo Frameless Line kanalica može se koristiti u novogradnji i tokom renoviranja kupatila, pod uslovom da postoji dovoljno prostora za telo kanalice, sifonsku bazu i pravilan pad odvodne cevi.

Pre izbora proizvoda potrebno je proveriti:

• visinu postojeće kanalizacione cevi
• mogućnost izvođenja potrebnog pada
• raspoloživu dubinu podne konstrukcije
• završni nivo ostatka kupatila
• položaj vrata i staklene pregrade
• prostor za horizontalni odvod DN 50
• položaj sifonske baze
• prostor potreban za hidroizolaciju

Ugradna visina kanalice ne može nadoknaditi neodgovarajući položaj kanalizacione cevi ili nedovoljan pad instalacije.

Horizontalni odvodni priključak DN 50

Peštan Confluo Frameless Line ima jedan horizontalni odvodni priključak nominalnog prečnika DN 50 i nema dodatne bočne ulaze.

Pre zatvaranja podne konstrukcije potrebno je proveriti:

• prečnik kanalizacione cevi
• pravac odvodne instalacije
• potreban pad cevi
• nepropusnost svih spojeva
• položaj sifonske baze
• stabilnost tela kanalice
• završnu visinu maske
• brzinu odvodnjavanja

Pre izvođenja košuljice i hidroizolacije preporučuje se testiranje kanalice puštanjem dovoljne količine vode kroz sistem.

Maksimalni protok do 48 l/min

Maksimalni kapacitet odvoda iznosi do 48 litara u minuti, odnosno približno 0,8 l/s.

Konačan protok ugrađenog sistema zavisi od:

• pravilne montaže kanalice
• pada podnih pločica
• prečnika odvodne cevi
• pada kanalizacione instalacije
• čistoće odvodnih proreza
• čistoće rešetke za dlake
• čistoće sifonske baze
• ukupnog protoka tuš opreme
• redovnog održavanja

Kod tuš sistema sa velikom tuš ružom ili više izlaza koji mogu raditi istovremeno potrebno je proveriti njihov zbirni protok i uporediti ga sa kapacitetom kanalice.

Vodeni zatvarač visine 25 mm

Sifonska baza ima vodeni zatvarač visine 25 mm. Vodeni stub sprečava prolazak neprijatnih mirisa iz kanalizacione instalacije u prostor kupatila.

Pravilan rad vodenog zatvarača zavisi od:

• pravilnog sklapanja sifonskih elemenata
• dovoljne količine vode
• redovnog korišćenja tuša
• čistoće unutrašnjih komponenti
• pravilnog položaja baze
• nepropusnosti odvodnog sistema

Kod tuš prostora koji se duže ne koriste voda iz sifona može postepeno ispariti. Povremeno puštanje vode kroz kanalicu ponovo formira vodenu barijeru.

Sifonska baza bez mufa

Tehnička dokumentacija za Frameless Line navodi bazu slivnika bez mufa, sa horizontalnim priključkom DN 50 i vodenim zatvaračem visine 25 mm.

Konstrukcija baze omogućava:

• povezivanje sa odvodnom instalacijom
• kompaktnu ugradnju
• stabilno usmeravanje vode
• jednostavniji pristup radi čišćenja
• povezivanje sa visinski podesivim reducirom
• funkcionalno odvajanje kanalizacionih mirisa
• redovno održavanje unutrašnjih delova

Sve zaptivne elemente potrebno je pravilno postaviti i proveriti pre zatvaranja podne konstrukcije.

Visinski podesiv reducir

Kanalica ima reducir za linijski slivnik koji se može podešavati po visini. Na taj način završni deo kanalice može se preciznije uskladiti sa visinom košuljice, lepka i podnih pločica.

Podešavanje omogućava:

• poravnanje maske sa završnim nivoom poda
• prilagođavanje debljini keramike
• prilagođavanje sloju lepka
• precizno formiranje pada prema kanalici
• stabilno postavljanje završnog elementa
• korekciju visine pre završetka radova

Podešavanje treba obaviti pre postavljanja hidroizolacije i podnih pločica.

Nivelacione nogice

Peštan Confluo Frameless Line opremljen je nogicama za podešavanje visine i nagiba kanalice. One omogućavaju pozicioniranje i stabilizaciju tela pre izvođenja košuljice.

Tokom montaže potrebno je proveriti:

• uzdužnu nivelaciju kanalice
• poprečni položaj
• visinu buduće podne obloge
• položaj u odnosu na zid
• stabilnost svih oslonaca
• pravac odvodnog priključka
• pad poda prema kanalici
• završni nivo metalne maske

Nakon nivelisanja kanalicu treba pravilno učvrstiti kako tokom izlivanja košuljice ne bi došlo do pomeranja.

Rešetka za dlake

U unutrašnjosti kanalice nalazi se rešetka za dlake koja zadržava kosu i krupnije nečistoće pre njihovog ulaska u sifonsku bazu i kanalizacionu cev.

Rešetku za dlake treba redovno:

• izvaditi iz kanalice
• ukloniti nakupljenu kosu
• isprati mlakom vodom
• očistiti ostatke sapunice
• proveriti da nije oštećena
• vratiti u pravilan položaj

Redovno čišćenje doprinosi očuvanju protoka i smanjuje rizik od začepljenja odvodne instalacije.

Ugradnja uz zid

Kanalica dužine 95 cm može se postaviti neposredno uz zid tuš prostora. Kod ovakve montaže pod se najčešće izvodi sa padom u jednom pravcu prema odvodnoj liniji.

Potrebno je uskladiti:

• razmak kanalice od zida
• spoj zida i poda
• položaj hidroizolacije
• debljinu zidnih pločica
• raspored podne keramike
• položaj fuga
• pravilan pad poda
• pristup završnoj maski

Posebnu pažnju treba posvetiti hidroizolaciji spoja između zida, poda i tela kanalice.

Ugradnja unutar tuš površine

Peštan Confluo Frameless Line može se postaviti i unutar tuš površine. U tom slučaju podne pločice treba izvesti sa odgovarajućim padom prema kanalici sa jedne ili više strana.

Prilikom planiranja potrebno je uskladiti:

• položaj kanalice
• raspored podnih pločica
• položaj fuga
• pravac pada poda
• položaj kanalizacione cevi
• visinu košuljice
• završni nivo maske
• pristup radi čišćenja

Završna maska mora ostati uklonjiva nakon završetka svih građevinskih i keramičarskih radova.

Hidroizolacija oko kanalice

Pravilno izvedena hidroizolacija predstavlja jedan od najvažnijih elemenata montaže kanalice u tuš prostoru.

Hidroizolacioni sistem treba da obuhvati:

• prostor oko tela kanalice
• spoj kanalice i košuljice
• spoj zida i poda
• uglove tuš prostora
• prodore instalacija
• površinu ispod podnih pločica
• završne spojeve uz kanalicu
• sve kritične tačke mokre zone

Pre postavljanja keramike potrebno je proveriti kontinuitet i nepropusnost hidroizolacionog sloja.

Pad poda prema kanalici

Pod tuš prostora mora biti izveden sa pravilnim padom prema odvodnoj liniji kako bi voda bez zadržavanja stizala do kanalice.

Prilikom izvođenja pada potrebno je voditi računa o:

• položaju kanalice
• dimenziji tuš prostora
• formatu pločica
• položaju fuga
• završnom nivou maske
• ravnomernom usmeravanju vode
• sprečavanju stvaranja udubljenja
• pravilnom spoju pločica i kanalice

Nepravilno izveden pad može dovesti do zadržavanja vode na površini iako kanalica ima dovoljan kapacitet odvoda.

Usklađivanje sa podnim pločicama

Kanalica dužine 95 cm može se kombinovati sa različitim formatima, bojama i dezenima podnih pločica.

Prilikom planiranja rasporeda treba uzeti u obzir:

• nominalnu dužinu kanalice
• stvarne spoljne dimenzije tela
• širinu završne maske
• položaj fuga
• pravac šare
• pad pločica prema odvodu
• završni spoj uz metalnu masku
• mogućnost uklanjanja maske
• pristup unutrašnjim komponentama

Lepak, fug masa i sanitarni silikon ne smeju blokirati uklanjanje završnog elementa.

Čišćenje završne maske

Završnu masku od nerđajućeg čelika treba redovno čistiti kako bi se uklonili kamenac, tragovi vode, sapunica i ostaci kozmetičkih proizvoda.

Preporučeni postupak:

• ukloniti završnu masku
• isprati je mlakom vodom
• naneti blago pH neutralno sredstvo
• obrisati mekom krpom
• očistiti donju stranu
• isprati čistom vodom
• osušiti mikrofiber krpom
• pravilno vratiti masku

Ne treba koristiti metalne sunđere, čeličnu vunu, abrazivne praškove, jake kiseline ili agresivna sredstva sa visokim sadržajem hlora.

Održavanje unutrašnjih komponenti

Pored završne maske potrebno je redovno održavati rešetku za dlake, telo kanalice, reducir i sifonsku bazu.

Preporučeni postupak:

• ukloniti završnu masku
• izvaditi rešetku za dlake
• ukloniti kosu i krupnije nečistoće
• isprati uklonjive delove
• očistiti unutrašnjost kanalice
• ukloniti naslage iz sifonske baze
• proveriti prolaz prema odvodnoj cevi
• isprati sistem čistom vodom
• pravilno vratiti sve komponente
• proveriti brzinu odvodnjavanja

Redovno održavanje smanjuje mogućnost usporenog odvoda i nastanka neprijatnih mirisa.

Sadržaj isporuke

Artikal obuhvata:

• Peštan Confluo Frameless Line tuš kanalicu
• telo kanalice nominalne dužine 950 mm
• Frameless završnu masku
• nosač završnog elementa od ABS plastike
• telo od polipropilena
• sifonsku bazu
• horizontalni priključak DN 50
• visinski podesiv reducir
• vodeni zatvarač
• rešetku za dlake
• nivelacione nogice
• elemente za podešavanje visine i nagiba
• potrebne funkcionalne komponente kanalice

Osnovne komponente Frameless Line sistema navedene su u tehničkoj dokumentaciji proizvođača.

Artikal ne obuhvata:

• kanalizacionu cev
• košuljicu
• hidroizolacioni premaz
• hidroizolacione trake
• podne pločice
• lepak za pločice
• fug masu
• sanitarni silikon
• ostali građevinski materijal

Kompletna tuš kanalica

Peštan Confluo Frameless Line 13701234 isporučuje se kao kompletna linijska kanalica sa telom, završnom maskom i sifonskim komponentama.

Za završnu ugradnju dodatno su potrebni:

• odgovarajuća kanalizaciona cev
• hidroizolacioni sistem
• košuljica
• podne pločice
• lepak za pločice
• fug masa
• odgovarajući zaptivni materijal
