Peštan Confluo Premium Slim Line tuš kanalica 105 cm 13100037

Linijska tuš kanalica 105 cm za prostrane tuš zone

Peštan Confluo Premium Slim Line 13100037 je kompletna linijska tuš kanalica namenjena za prikupljanje i odvođenje vode iz tuš prostora bez klasične tuš kade. Ugrađuje se u podnu konstrukciju, dok uska završna rešetka ostaje poravnata sa završnim nivoom podnih pločica.

Model ima nominalnu dužinu od 1050 mm, odnosno 105 cm. Ova dimenzija odgovara širokim tuš kabinama, prostranim walk-in tuševima, hotelskim kupatilima i sanitarnim prostorima u kojima je potrebna duga odvodna linija.

Šifra 13100037 označava model Peštan Confluo Premium Slim Line 1050. Serija obuhvata više dimenzija, od kompaktnih modela dužine 300 mm do najdužeg modela od 1150 mm.

Šifra artikla 13100037

Ovaj opis odnosi se na proizvod sa sledećim osnovnim podacima:

• Proizvođač: Peštan
• Brend: Confluo
• Serija: Premium Slim Line
• Šifra artikla: 13100037
• Oznaka modela: Slim Line 1050
• Nominalna dužina: 1050 mm
• Dužina: 105 cm
• Minimalna ugradna visina: 72 mm
• Odvodni priključak: DN 50
• Maksimalni protok: do 48 l/min

Šifra i nominalna dužina potvrđene su u zvaničnoj Peštan dokumentaciji i na postojećoj stranici proizvoda na ITIM sajtu.

Nominalna dužina 1050 mm

Nominalna dužina kanalice iznosi 1050 mm, odnosno 105 cm. Duga odvodna linija omogućava ravnomerniji prihvat vode u širokim tuš zonama, naročito kada je kanalica postavljena uz zid ili duž staklene tuš pregrade.

Pre pripreme mesta za ugradnju potrebno je proveriti:

• širinu tuš prostora
• ukupne spoljne dimenzije kanalice
• položaj zida
• položaj staklene pregrade
• pravac kanalizacione cevi
• raspored podnih pločica
• položaj fuga
• potreban pad poda
• završnu visinu keramike
• prostor potreban za sifonsku bazu
• pristup unutrašnjim komponentama

Nominalna mera od 105 cm odnosi se na oznaku modela. Ukupna spoljna mera sa prirubnicama, nosačima i priključnim delovima može biti veća, pa se otvor ne priprema samo prema nominalnoj dužini.

Slim Line završni dizajn

Premium Slim Line seriju karakteriše uska metalna rešetka koja formira svedenu liniju u podu. U poređenju sa klasičnim širokim rešetkama, ovakva konstrukcija smanjuje količinu vidljive metalne površine.

Slim Line dizajn omogućava:

• diskretnu odvodnu liniju
• uklapanje sa savremenim podnim pločicama
• kombinovanje sa velikim formatima keramike
• postavljanje uz zid
• postavljanje unutar tuš površine
• uklapanje sa staklenim tuš pregradama
• pristup kanalici radi čišćenja
• usklađivanje sa metalnom kupatilskom opremom

Peštan Premium Slim Line koristi minimalističku rešetku od nerđajućeg čelika, uz kompletan pribor za montažu, nivelisanje i povezivanje sa hidroizolacijom.

Rešetka od nerđajućeg čelika

Vidljivi završni element kanalice izrađen je od nerđajućeg čelika. Uska rešetka može se uskladiti sa:

• hromiranim slavinama
• inox slavinama
• usponskim tuševima
• tuš ružama
• tuš ručicama
• profilima tuš kabine
• metalnim policama
• kupatilskom galanterijom
• završnim profilima za pločice

Nerđajući čelik je prilagođen primeni u mokrim sanitarnim prostorima, ali je metalnu površinu potrebno redovno čistiti kako bi se uklonili kamenac, sapunica i tragovi osušene vode.

Za održavanje se preporučuju mlaka voda, meka krpa i blago pH neutralno sredstvo bez abrazivnih čestica.

Telo kanalice od visokokvalitetne plastike

Telo Confluo Premium Slim Line kanalice izrađeno je od visokokvalitetne plastike, dok je završna rešetka izrađena od nerđajućeg čelika. Ovakva konstrukcija omogućava precizno oblikovanje odvodnih kanala, manju ukupnu masu i otpornost na stalnu vlagu.

Polimerna konstrukcija doprinosi:

• otpornosti na vlagu
• preciznom povezivanju komponenti
• jednostavnijem pozicioniranju
• manjoj ukupnoj masi
• pristupu unutrašnjim delovima
• jednostavnijem održavanju
• stabilnom povezivanju sa odvodnom cevi
• pravilnom usmeravanju vode

Telo kanalice mora biti potpuno oslonjeno, nivelisano i učvršćeno pre izvođenja košuljice.

Minimalna ugradna visina 72 mm

Peštan Confluo Premium Slim Line 13100037 ima minimalnu ugradnu visinu od 72 mm. Ova vrednost predstavlja najnižu konstrukcionu visinu kanalice, dok ukupna potrebna dubina poda zavisi od položaja kanalizacione cevi i svih završnih slojeva.

Prilikom planiranja ugradnje potrebno je uračunati:

• položaj odvodne cevi DN 50
• potreban pad kanalizacione instalacije
• visinu sifonske baze
• nivelacione nogice
• debljinu košuljice
• hidroizolacioni sloj
• lepak za pločice
• debljinu podne keramike
• pad poda prema kanalici

Minimalna ugradna visina od 72 mm ne predstavlja ukupnu visinu završene podne konstrukcije.

Primena tokom renoviranja

Minimalna visina od 72 mm omogućava primenu u velikom broju novogradnji i renoviranja, ali je pre montaže potrebno proveriti da li postoji dovoljno prostora za telo kanalice i pad odvodne cevi.

Pre izbora proizvoda treba proveriti:

• visinu postojeće kanalizacione cevi
• raspoloživu dubinu košuljice
• mogućnost izvođenja potrebnog pada
• završni nivo ostatka kupatila
• položaj vrata
• položaj staklene tuš pregrade
• debljinu završne keramike
• prostor za hidroizolacioni sistem
• pristup sifonskom delu

Niska konstrukcija kanalice ne može nadoknaditi previsoko postavljenu kanalizacionu cev ili nedovoljan pad odvodne instalacije.

Horizontalni odvod DN 50

Peštan Confluo Premium Slim Line ima horizontalni odvodni priključak prečnika 50 mm, odnosno DN 50.

Pre zatvaranja podne konstrukcije potrebno je proveriti:

• prečnik kanalizacione cevi
• pravac odvodne instalacije
• potreban pad cevi
• nepropusnost svih spojeva
• položaj sifonske baze
• stabilnost tela kanalice
• završnu visinu rešetke
• protok vode kroz sistem

Pre izvođenja košuljice, hidroizolacije i keramičarskih radova preporučuje se testiranje kompletnog odvodnog sistema puštanjem vode.

Maksimalni protok do 48 l/min

Maksimalni kapacitet odvoda iznosi do 48 litara u minuti, odnosno približno 0,8 litara u sekundi.

Konačan protok ugrađene kanalice zavisi od:

• pravilne montaže
• pada poda prema kanalici
• prečnika odvodne cevi
• pada kanalizacione instalacije
• čistoće odvodne rešetke
• čistoće rešetke za dlake
• čistoće sifonske baze
• protoka tuš opreme
• redovnog održavanja

Kod velikih tuš ruža ili sistema sa više izlaza koji mogu raditi istovremeno potrebno je proveriti njihov zbirni protok.

Samočisteća S baza

Confluo Premium Slim Line koristi samočisteću S bazu koja usmerava vodu prema horizontalnom odvodu i smanjuje zadržavanje nečistoća u sifonskom delu.

Samočisteća konstrukcija doprinosi:

• pravilnom usmeravanju vode
• ispiranju unutrašnjih površina
• smanjenom zadržavanju naslaga
• jednostavnijem održavanju
• očuvanju kapaciteta odvoda
• stabilnom radu sifonskog sistema

Samočisteća funkcija ne uklanja potrebu za periodičnim ručnim čišćenjem rešetke za dlake i dostupnih unutrašnjih komponenti.

Rotacija sifonske baze za 360°

Sifonska S baza može se rotirati za 360°, što olakšava usmeravanje horizontalnog odvodnog priključka prema položaju kanalizacione cevi. Ova karakteristika navodi se za Premium Slim Line seriju.

Rotirajuća baza omogućava:

• prilagođavanje pravcu odvodne instalacije
• smanjenje broja dodatnih kolena
• lakše povezivanje sa postojećom cevi
• ugradnju kanalice uz zid
• ugradnju unutar tuš prostora
• prilagođavanje uslovima na gradilištu

Nakon podešavanja potrebno je proveriti nepropusnost i stabilnost svih spojeva.

ALS sistem za sekundarnu vodu

Peštan Confluo Premium Slim Line ima ALS sistem namenjen odvođenju sekundarne vode koja može dospeti ispod završnog sloja pločica.

ALS sistem doprinosi:

• odvođenju vode ispod keramike
• smanjenju zadržavanja vlage
• povezivanju kanalice sa hidroizolacijom
• zaštiti zone oko tela kanalice
• funkcionalnosti kompletnog podnog sistema
• dugotrajnosti pravilno izvedene tuš zone

ALS sistem ne zamenjuje kompletnu hidroizolaciju poda i zidova.

Set za nivelisanje keramike od 5 do 20 mm

Premium Slim Line kanalica ima set za nivelisanje keramike koji omogućava podešavanje završnog položaja u rasponu od približno 5 do 20 mm.

Ovaj sistem olakšava:

• usklađivanje sa debljinom pločica
• prilagođavanje sloju lepka
• poravnanje rešetke sa završnim podom
• precizno formiranje pada
• smanjenje visinskih prelaza
• uredan spoj kanalice i keramike

Podešavanje je potrebno završiti pre vezivanja lepka i završetka keramičarskih radova.

Set za povezivanje sa hidroizolacijom

Kanalica se isporučuje sa priborom za povezivanje sa hidroizolacionim sistemom. Dostupni podaci o sadržaju kompleta navode hidroizolacione elemente, nosače, zaptivke, rešetku i pribor za montažu.

Hidroizolacija treba da obuhvati:

• prostor oko tela kanalice
• spoj kanalice i košuljice
• spoj zida i poda
• uglove tuš prostora
• prodore instalacija
• površinu ispod pločica
• zonu ALS sistema
• sve kritične tačke mokre zone

Pre postavljanja keramike potrebno je proveriti kontinuitet i nepropusnost kompletnog hidroizolacionog sloja.

Klasa opterećenja K3

Premium Slim Line kanalica pripada klasi opterećenja K3, sa maksimalnim dozvoljenim opterećenjem do približno 300 kg kada je pravilno ugrađena i potpuno oslonjena.

Kanalica je namenjena za pešačke sanitarne površine, uključujući:

• porodična kupatila
• apartmane
• hotelska kupatila
• walk-in tuševe
• spa prostore
• svlačionice
• druge tuš zone u nivou poda

Nosivost kompletnog sistema zavisi i od pravilne ugradnje, stabilnosti košuljice i oslanjanja tela kanalice.

Rešetka za dlake

U unutrašnjosti kanalice nalazi se rešetka za dlake koja zadržava kosu i krupnije nečistoće pre njihovog ulaska u sifonsku bazu i kanalizacionu cev.

Rešetku treba redovno:

• izvaditi iz kanalice
• ukloniti nakupljenu kosu
• isprati mlakom vodom
• očistiti ostatke sapunice
• proveriti da nije oštećena
• vratiti u pravilan položaj

Sadržaj kompleta za šifru 13100037 obuhvata sifon, adapter, zaptivku, filtersku rešetku, nogice, nosače i završne elemente od nerđajućeg čelika.

Ugradnja uz zid

Kanalica dužine 105 cm može se postaviti neposredno uz zid tuš prostora. Kod takve montaže pod se najčešće izvodi sa padom u jednom pravcu prema odvodnoj liniji.

Potrebno je uskladiti:

• razmak kanalice od zida
• spoj zida i poda
• položaj hidroizolacije
• debljinu zidnih pločica
• raspored podne keramike
• položaj fuga
• završni nivo rešetke
• pristup radi održavanja

Posebnu pažnju treba posvetiti hidroizolaciji spoja između zida, poda i tela kanalice.

Ugradnja unutar tuš površine

Kanalica se može postaviti i unutar površine za tuširanje. U tom slučaju podne pločice treba izvesti sa odgovarajućim padom prema kanalici sa jedne ili više strana.

Prilikom planiranja potrebno je uskladiti:

• položaj kanalice
• raspored podnih pločica
• položaj fuga
• pravac pada poda
• položaj kanalizacione cevi
• visinu košuljice
• završni nivo rešetke
• pristup unutrašnjim delovima

Završna rešetka mora ostati uklonjiva nakon završetka svih građevinskih i keramičarskih radova.

Kanalica za velike walk-in tuševe

Dužina od 105 cm pogodna je za prostrane tuš zone sa širokim staklenim pregradama, velikim podnim pločicama i tuš sistemima većeg protoka.

Model se može koristiti u:

• velikim porodičnim kupatilima
• walk-in tuševima
• hotelskim kupatilima
• apartmanima
• spa prostorima
• svlačionicama
• širokim tuš nišama
• sanitarnim prostorima sa velikim formatima pločica

Pre izbora kanalice potrebno je proveriti da nominalna dužina od 105 cm odgovara stvarnoj širini tuš prostora.

Pad poda prema kanalici

Pod tuš prostora mora biti izveden sa pravilnim padom kako bi voda bez zadržavanja dolazila do odvodne rešetke.

Prilikom izvođenja pada potrebno je voditi računa o:

• položaju kanalice
• širini i dubini tuš prostora
• formatu podnih pločica
• položaju fuga
• završnom nivou rešetke
• ravnomernom usmeravanju vode
• sprečavanju stvaranja udubljenja
• pravilnom spoju pločica i kanalice

Nepravilno izveden pad može dovesti do zadržavanja vode čak i kada kanalica ima odgovarajući kapacitet odvoda.

Održavanje završne rešetke

Uska rešetka od nerđajućeg čelika treba redovno da se održava kako bi se uklonili tragovi vode, kamenac i sapunica.

Preporučeni postupak:

• izvaditi završnu rešetku
• isprati je mlakom vodom
• naneti blago pH neutralno sredstvo
• obrisati mekom krpom
• očistiti donju stranu
• isprati čistom vodom
• osušiti mikrofiber krpom
• pravilno vratiti rešetku

Ne treba koristiti čeličnu vunu, metalne sunđere, abrazivne praškove, jake kiseline ili agresivna sredstva na bazi hlora.

Održavanje unutrašnjih komponenti

Pored metalne rešetke potrebno je periodično održavati unutrašnji kanal, rešetku za dlake i sifonsku bazu.

Preporučeni postupak:

• ukloniti završnu rešetku
• izvaditi rešetku za dlake
• ukloniti kosu i naslage
• isprati uklonjive delove
• očistiti unutrašnjost kanalice
• proveriti prolaz prema odvodu
• isprati sistem čistom vodom
• pravilno vratiti sve komponente
• proveriti brzinu odvodnjavanja

Redovno održavanje doprinosi očuvanju protoka i smanjuje rizik od pojave neprijatnih mirisa.

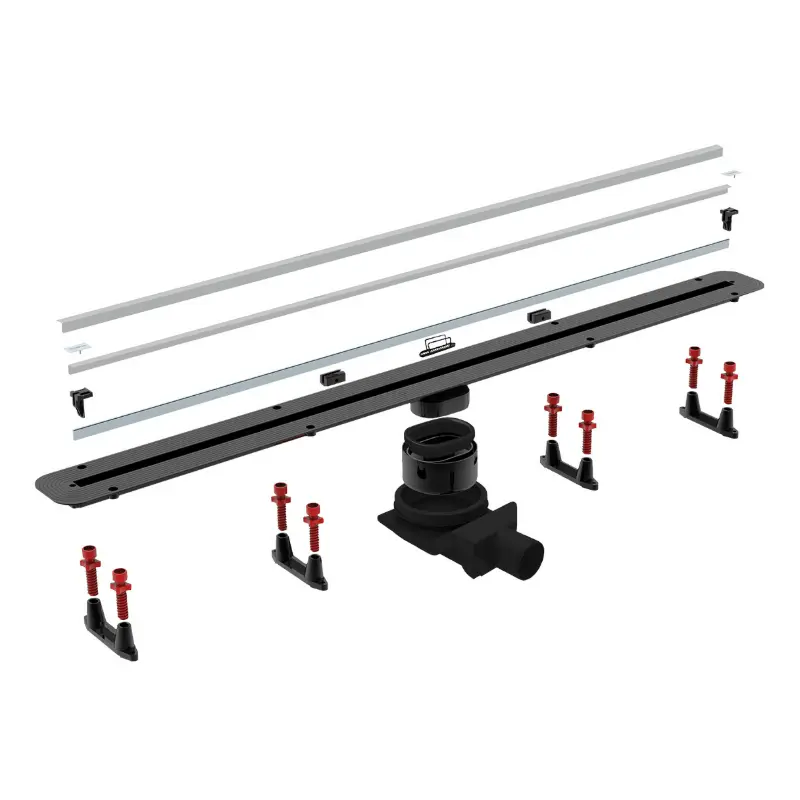

Sadržaj isporuke

Artikal obuhvata:

• Peštan Confluo Premium Slim Line kanalicu
• telo kanalice nominalne dužine 1050 mm
• usku rešetku od nerđajućeg čelika
• nosač završne rešetke
• samočisteću S sifonsku bazu
• horizontalni odvod DN 50
• odgovarajući adapter i zaptivku
• rešetku za dlake i nečistoće
• komplet nivelacionih nogica
• set za nivelisanje keramike
• elemente ALS sistema
• set za povezivanje sa hidroizolacijom
• pribor za montažu
• alat za uklanjanje završne rešetke

Dostupna specifikacija kompleta za šifru 13100037 navodi sifon, adapter, zaptivku, filtersku rešetku, nogice, hidroizolacione elemente, nosač i završnu rešetku od nerđajućeg čelika.

Artikal ne obuhvata:

• kanalizacionu cev
• košuljicu
• kompletan hidroizolacioni premaz
• podne pločice
• lepak za pločice
• fug masu
• sanitarni silikon
• ostali građevinski materijal
