Opis

Peštan Confluo Premium Slim Line tuš kanalica 45 cm 13100031

Kompaktna linijska kanalica za tuš prostor

Peštan Confluo Premium Slim Line 13100031 je kompletna tuš kanalica namenjena za prihvat i odvođenje vode iz tuš prostora bez klasične tuš kade. Ugrađuje se u podnu konstrukciju, dok uska završna rešetka ostaje poravnata sa završnim nivoom podnih pločica.

Model ima nominalnu dužinu od 450 mm, odnosno 45 cm. Kompaktna dimenzija pogodna je za manja kupatila, uže tuš niše, gostinska kupatila, apartmane i prostore u kojima duža kanalica ne može pravilno da se postavi.

Zvanična dokumentacija proizvođača povezuje šifru 13100031 sa modelom Confluo Slim Line 450. Serija je dostupna u dimenzijama od 300 do 1150 mm.

Nominalna dužina 450 mm

Nominalna dužina kanalice iznosi 450 mm, odnosno 45 cm. Ova mera omogućava postavljanje linijskog odvoda u tuš prostorima ograničene širine, uz zadržavanje funkcionalnosti i diskretnog Slim Line izgleda.

Pre pripreme mesta za montažu potrebno je proveriti:

• stvarne spoljne dimenzije tela kanalice
• ukupnu širinu tuš prostora
• položaj zida
• položaj staklene tuš pregrade
• smer kanalizacione cevi
• raspored podnih pločica
• položaj fuga
• potreban pad poda
• završnu visinu keramike
• prostor za sifonsku bazu
• pristup unutrašnjim komponentama

Nominalna mera od 45 cm odnosi se na oznaku modela. Otvor u podu treba pripremiti prema stvarnim dimenzijama kompletnog proizvoda i tehničkom planu ugradnje.

Premium Slim Line dizajn

Premium Slim Line seriju karakteriše uska metalna rešetka koja formira svedenu linearnu zonu u podu. U poređenju sa klasičnim širokim rešetkama, ovaj sistem ostavlja manju količinu vidljive metalne površine.

Slim Line konstrukcija omogućava:

• diskretno uklapanje sa podnim pločicama
• vizuelno čistu tuš površinu
• kombinovanje sa većim formatima keramike
• postavljanje uz zid
• postavljanje unutar tuš prostora
• uklapanje sa staklenim tuš pregradama
• podešavanje položaja završne rešetke
• pristup unutrašnjosti radi čišćenja

Sistem obuhvata metalnu rešetku, dekorativnu metalnu pločicu, ukrasne lajsne, nosače, reducir, S bazu i horizontalni izlaz Ø50.

Rešetka od nerđajućeg čelika

Završna rešetka izrađena je od nerđajućeg čelika AISI 304, dok proizvođač AISI 316 navodi kao opcionu varijantu. Metalni završni element prilagođen je primeni u mokrim sanitarnim prostorima.

Rešetka se može uskladiti sa:

• hromiranim slavinama
• inox slavinama
• usponskim tuševima
• tuš ružama
• tuš ručicama
• profilima tuš kabine
• metalnim policama
• kupatilskom galanterijom
• završnim profilima za pločice

Za redovno održavanje preporučuju se mlaka voda, meka krpa i blago pH neutralno sredstvo bez abrazivnih čestica.

Ne treba koristiti:

• čeličnu vunu
• metalne sunđere
• abrazivne praškove
• agresivne kiseline
• sredstva sa visokim sadržajem hlora
• oštre predmete za uklanjanje kamenca

Minimalna ugradna visina 72 mm

Peštan Confluo Premium Slim Line 13100031 ima minimalnu ugradnu visinu od 72 mm. Ova vrednost predstavlja najnižu konstrukcionu visinu kanalice, a ne ukupnu visinu kompletne završene podne konstrukcije.

Prilikom planiranja ugradnje potrebno je uračunati:

• položaj kanalizacione cevi DN 50
• potreban pad odvodne instalacije
• visinu sifonske baze
• nivelacione nogare
• debljinu košuljice
• hidroizolacioni sloj
• debljinu lepka
• debljinu podne keramike
• potreban pad poda prema kanalici

Minimalna ugradna visina od 72 mm ne može nadoknaditi previsoko postavljenu kanalizacionu cev ili nedovoljan pad odvodne instalacije.

Horizontalni odvod DN 50

Kanalica ima horizontalni odvodni priključak prečnika 50 mm, odnosno DN 50. Konstrukcija obuhvata reducir za linijski slivnik i ultra nisku S bazu koja povezuje telo kanalice sa kanalizacionom instalacijom.

Pre zatvaranja podne konstrukcije potrebno je proveriti:

• prečnik kanalizacione cevi
• smer odvodne instalacije
• potreban pad cevi
• pravilno postavljanje zaptivki
• nepropusnost svih spojeva
• položaj sifonske baze
• stabilnost tela kanalice
• završnu visinu rešetke

Pre izvođenja košuljice, hidroizolacije i postavljanja pločica potrebno je testirati kompletan odvodni sistem puštanjem vode.

Maksimalni protok do 48 l/min

Maksimalni kapacitet odvoda Confluo Premium Slim Line kanalice iznosi do 48 litara u minuti, odnosno približno 0,8 litara u sekundi.

Stvarni protok ugrađenog sistema zavisi od:

• pravilne montaže kanalice
• pada poda prema odvodu
• prečnika kanalizacione cevi
• pada odvodne instalacije
• čistoće završne rešetke
• čistoće rešetke za dlake
• čistoće sifonske baze
• protoka ugrađene tuš opreme
• redovnog održavanja

Kod tuš sistema sa velikom tuš ružom ili više izlaza koji rade istovremeno potrebno je proveriti njihov zbirni protok.

Ultra niska S sifonska baza

Confluo Premium Slim Line koristi ultra nisku S bazu koja usmerava vodu prema horizontalnom priključku i omogućava minimalnu ugradnu visinu od 72 mm.

Sifonska baza doprinosi:

• pravilnom usmeravanju vode
• formiranju vodenog zatvarača
• zaštiti od kanalizacionih mirisa
• kompaktnoj ugradnoj visini
• smanjenom zadržavanju nečistoća
• jednostavnijem održavanju
• stabilnom povezivanju sa odvodnom cevi

Konstrukcija sifonske baze ne uklanja potrebu za periodičnim ručnim čišćenjem dostupnih unutrašnjih komponenti.

Vodeni zatvarač

Sifonska baza formira vodeni zatvarač koji sprečava prolazak neprijatnih mirisa iz kanalizacione instalacije prema prostoru kupatila.

Pravilan rad vodenog zatvarača zavisi od:

• pravilnog sastavljanja sifonskih komponenti
• dovoljne količine vode u sifonu
• redovnog korišćenja tuša
• čistoće unutrašnjih elemenata
• pravilnog položaja odvodne baze
• nepropusnosti kanalizacione instalacije

Kod tuš prostora koji se duže ne koriste voda u sifonu može postepeno ispariti. Povremenim puštanjem vode ponovo se formira vodena barijera.

Podešavanje visine i položaja rešetke

Premium Slim Line sistem omogućava podešavanje visine rešetke i položaja dekorativne metalne pločice pomoću šrafa. Na taj način završni element može precizno da se poravna sa podnim pločicama.

Podešavanje omogućava:

• usklađivanje sa debljinom keramike
• prilagođavanje sloju lepka
• poravnanje rešetke sa završnim podom
• korekciju položaja pre završnih radova
• pravilno formiranje odvodne linije
• uredan spoj metala i pločica

Rešetka ne treba da bude postavljena iznad nivoa pločica tako da sprečava dotok vode, niti suviše duboko tako da formira nepotrebno udubljenje.

Dva nivelaciona nogara

Zvanična dokumentacija navodi da Slim Line modeli dužine 300, 450, 550 i 650 mm imaju po dva nogara za podešavanje visine. Model 13100031 zato se isporučuje sa dva nivelaciona oslonca.

Nivelacioni nogari omogućavaju:

• podešavanje visine tela kanalice
• uzdužno poravnanje
• stabilno pozicioniranje pre izvođenja košuljice
• usklađivanje sa završnim nivoom poda
• korekciju položaja prema zidu
• precizno formiranje pada

Nakon podešavanja kanalicu treba stabilizovati kako tokom izvođenja podnih slojeva ne bi došlo do pomeranja.

Klasa opterećenja K3

Završna rešetka pripada klasi opterećenja K3 i predviđena je za najveće dozvoljeno opterećenje do 300 kg, uz pravilnu ugradnju i potpuno oslanjanje kanalice. Proizvođač navodi desetogodišnju garanciju samo na metalne rešetke.

Kanalica je namenjena za pešačke sanitarne površine, uključujući:

• porodična kupatila
• gostinska kupatila
• apartmane
• hotelska kupatila
• walk-in tuševe
• spa prostore
• svlačionice
• druge tuš zone u nivou poda

Nosivost kompletnog sistema zavisi i od pravilnog oslanjanja tela kanalice, kvaliteta košuljice i pravilne montaže završne rešetke.

Ugradnja uz zid

Kanalica dužine 45 cm može se postaviti neposredno uz zid tuš prostora. Kod ovakve montaže pod se najčešće izvodi sa padom u jednom pravcu prema odvodnoj liniji.

Potrebno je uskladiti:

• udaljenost kanalice od zida
• spoj zida i poda
• položaj hidroizolacije
• debljinu zidnih pločica
• raspored podne keramike
• položaj fuga
• završni nivo rešetke
• pristup unutrašnjim komponentama

Posebnu pažnju treba posvetiti hidroizolaciji spoja između zida, poda i tela kanalice.

Ugradnja unutar tuš prostora

Peštan Confluo Premium Slim Line može se postaviti i unutar površine za tuširanje. U tom slučaju podne pločice treba izvesti sa odgovarajućim padom prema kanalici sa jedne ili više strana.

Prilikom planiranja potrebno je uskladiti:

• položaj kanalice
• raspored podnih pločica
• položaj fuga
• pravac pada poda
• položaj kanalizacione cevi
• visinu košuljice
• završni nivo rešetke
• pristup radi održavanja

Završna rešetka mora ostati uklonjiva nakon završetka keramičarskih radova.

Hidroizolacija tuš prostora

Kanalica mora biti pravilno povezana sa hidroizolacionim sistemom poda. Hidroizolacija treba da formira neprekidnu zaštitnu celinu oko tela kanalice i svih spojeva u mokroj zoni.

Potrebno je obuhvatiti:

• prostor oko tela kanalice
• spoj kanalice i košuljice
• spoj zida i poda
• uglove tuš prostora
• prodore instalacija
• površinu ispod podnih pločica
• završne spojeve uz kanalicu
• sve kritične tačke mokre zone

Pre postavljanja keramike potrebno je proveriti kontinuitet i nepropusnost kompletnog hidroizolacionog sloja.

Pad poda prema kanalici

Pod tuš prostora mora biti izveden sa pravilnim padom kako bi se voda bez zadržavanja usmeravala prema odvodnoj rešetki.

Prilikom izvođenja pada potrebno je voditi računa o:

• položaju kanalice
• širini i dubini tuš zone
• formatu podnih pločica
• položaju fuga
• završnom nivou rešetke
• ravnomernom usmeravanju vode
• sprečavanju stvaranja udubljenja
• pravilnom spoju pločica i kanalice

Nepravilan pad može dovesti do zadržavanja vode čak i kada kanalica i kanalizaciona instalacija imaju dovoljan kapacitet.

Rešetka za dlake i nečistoće

U unutrašnjosti kanalice nalazi se uklonjiva rešetka koja zadržava kosu i krupnije nečistoće pre njihovog ulaska u sifonsku bazu i kanalizacionu cev.

Rešetku treba redovno:

• izvaditi iz kanalice
• ukloniti nakupljenu kosu
• isprati mlakom vodom
• očistiti ostatke sapunice
• proveriti njeno stanje
• vratiti je u pravilan položaj

Redovno čišćenje doprinosi očuvanju protoka i smanjuje mogućnost začepljenja odvodne instalacije.

Održavanje završne rešetke

Uska metalna rešetka treba redovno da se čisti kako bi se uklonili kamenac, tragovi vode i naslage sapunice.

Preporučeni postupak:

• ukloniti završnu rešetku
• isprati je mlakom vodom
• naneti blago pH neutralno sredstvo
• obrisati mekom krpom
• očistiti donju stranu
• isprati čistom vodom
• osušiti mikrofiber krpom
• pravilno vratiti rešetku

Ne treba koristiti čeličnu vunu, metalne sunđere, abrazivne praškove, jake kiseline ili agresivna sredstva na bazi hlora.

Održavanje unutrašnjih komponenti

Pored završne rešetke potrebno je periodično očistiti unutrašnji kanal, rešetku za dlake i sifonsku bazu.

Preporučeni postupak:

• ukloniti završnu rešetku
• izvaditi rešetku za dlake
• ukloniti kosu i druge nečistoće
• isprati uklonjive komponente
• očistiti unutrašnjost kanalice
• proveriti prolaz prema odvodnoj cevi
• isprati sistem čistom vodom
• pravilno vratiti sve elemente
• proveriti brzinu odvodnjavanja

Redovno održavanje smanjuje rizik od usporenog odvoda, začepljenja i pojave neprijatnih mirisa.

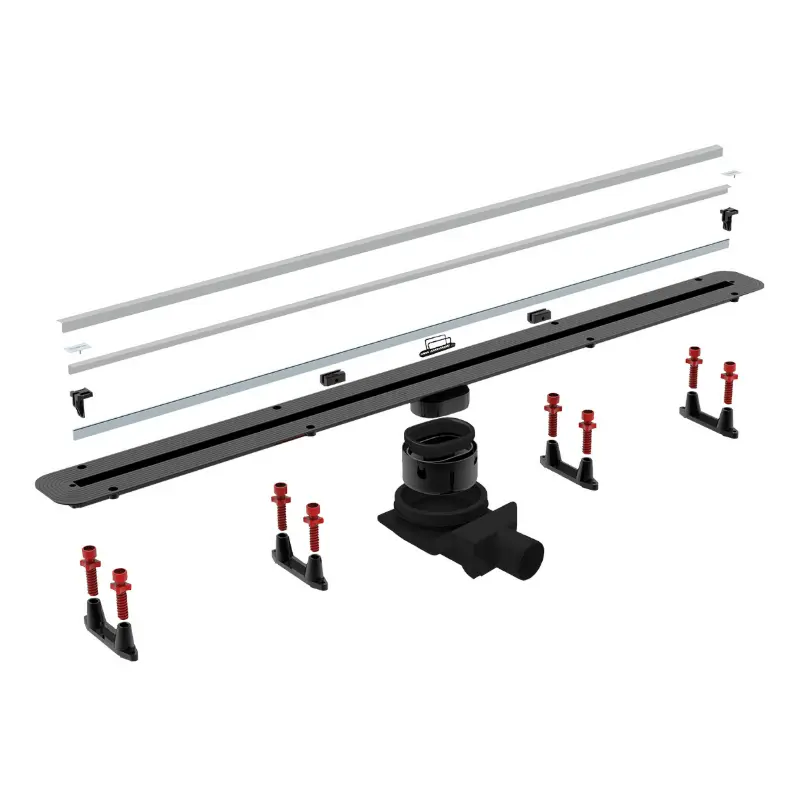

Sadržaj isporuke

Artikal obuhvata:

• Peštan Confluo Premium Slim Line kanalicu
• telo kanalice nominalne dužine 450 mm
• usku metalnu rešetku
• dekorativnu metalnu pločicu
• ukrasne lajsne
• nosače završne rešetke
• ultra nisku S sifonsku bazu
• reducir za linijski slivnik
• horizontalni izlaz Ø50
• zaštitnu gumicu
• set za podešavanje visine
• dva nivelaciona nogara
• rešetku za dlake i nečistoće
• montažne i zaptivne elemente

Osnovni sastav kompleta i raspored elemenata prikazani su u zvaničnoj tehničkoj dokumentaciji proizvođača.

Artikal ne obuhvata:

• kanalizacionu cev
• košuljicu
• kompletan hidroizolacioni premaz
• podne pločice
• lepak za pločice
• fug masu
• sanitarni silikon
• ostali građevinski materijal
