Opis

Peštan Confluo Premium Slim Line tuš kanalica 55 cm 13100032

Kompaktna linijska kanalica za tuš prostor

Peštan Confluo Premium Slim Line 13100032 je kompletna linijska tuš kanalica namenjena za prihvat i odvođenje vode iz tuš prostora bez klasične tuš kade. Ugrađuje se u podnu konstrukciju, dok uska metalna rešetka ostaje poravnata sa završnim nivoom podne keramike.

Model ima nominalnu dužinu od 550 mm, odnosno 55 cm. Ova dimenzija pogodna je za manja i standardna kupatila, uže tuš kabine, gostinska kupatila, apartmane i tuš zone u kojima kanalice većih dimenzija nije moguće pravilno pozicionirati.

Šifra 13100032 pripada modelu Confluo Premium Slim Line 550. Peštanova dokumentacija navodi Slim Line modele u dimenzijama od 300 do 1150 mm, pri čemu se šifra 13100032 odnosi na varijantu od 550 mm.

Nominalna dužina 550 mm

Nominalna dužina kanalice iznosi 550 mm, odnosno 55 cm. Kompaktna odvodna linija omogućava primenu u prostorima u kojima je raspoloživa širina ograničena položajem zidova, staklene pregrade ili druge sanitarne opreme.

Pre pripreme mesta za montažu potrebno je proveriti:

• stvarne spoljne dimenzije tela kanalice
• ukupnu širinu tuš prostora
• položaj zida
• položaj staklene tuš pregrade
• pravac kanalizacione cevi
• raspored podnih pločica
• položaj fuga
• potreban pad poda
• završnu visinu keramike
• prostor potreban za sifonsku bazu
• pristup unutrašnjim komponentama

Nominalna mera od 55 cm odnosi se na oznaku modela. Ukupna konstrukciona mera sa nosačima, prirubnicama i priključnim elementima može biti veća, pa otvor u podu treba pripremiti prema stvarnim dimenzijama proizvoda i tehničkom crtežu.

Premium Slim Line dizajn

Confluo Premium Slim Line seriju karakteriše uska metalna rešetka koja formira svedenu odvodnu liniju u podu. U poređenju sa klasičnim širokim rešetkama, ovakav dizajn smanjuje količinu vidljive metalne površine.

Slim Line konstrukcija omogućava:

• diskretno uklapanje sa podnim pločicama
• vizuelno čistu tuš površinu
• kombinovanje sa velikim formatima keramike
• postavljanje neposredno uz zid
• postavljanje unutar tuš prostora
• uklapanje sa staklenim tuš pregradama
• podešavanje završnog elementa
• pristup unutrašnjosti radi održavanja

Sistem obuhvata metalnu rešetku, dekorativnu metalnu ploču, nosače završnog elementa, telo kanalice, reducir i ultra nisku S odvodnu bazu.

Uska rešetka od nerđajućeg čelika

Vidljivi završni deo kanalice izrađen je od nerđajućeg čelika. Uska metalna rešetka može se uskladiti sa drugim metalnim elementima u kupatilu, kao što su:

• hromirane slavine
• inox slavine
• usponski tuševi
• tuš ruže
• tuš ručice
• profili tuš kabine
• kupatilska galanterija
• metalne police
• završni profili za pločice

Nerđajući čelik prilagođen je korišćenju u mokrim sanitarnim prostorima i redovnom kontaktu sa vodom. Površinu treba periodično očistiti od kamenca, sapunice i tragova osušene vode.

Za održavanje se preporučuju mlaka voda, meka krpa i blago pH neutralno sredstvo bez abrazivnih čestica.

Ne treba koristiti:

• čeličnu vunu
• metalne sunđere
• abrazivne praškove
• agresivna kisela sredstva
• sredstva sa visokim sadržajem hlora
• oštre predmete za uklanjanje naslaga

Telo kanalice od visokokvalitetne plastike

Telo Confluo Premium Slim Line kanalice izrađeno je od kvalitetnih polimernih materijala, dok su završna rešetka i dekorativni metalni elementi izrađeni od nerđajućeg čelika. Ovakva kombinacija omogućava manju ukupnu masu, otpornost na vlagu i precizno oblikovanje odvodnih komponenti.

Polimerna konstrukcija doprinosi:

• otpornosti na vlagu
• preciznom usmeravanju vode
• jednostavnijem pozicioniranju
• stabilnom povezivanju komponenti
• manjoj ukupnoj masi proizvoda
• pristupu unutrašnjim delovima
• jednostavnijem redovnom čišćenju
• povezivanju sa odvodnom cevi DN 50

Telo kanalice mora biti potpuno oslonjeno, nivelisano i stabilizovano pre izvođenja košuljice.

Minimalna ugradna visina 72 mm

Peštan Confluo Premium Slim Line 13100032 ima minimalnu ugradnu visinu od 72 mm. Ova vrednost predstavlja najnižu konstrukcionu visinu sistema, a ne ukupnu visinu kompletne završene podne konstrukcije.

Prilikom planiranja ugradnje potrebno je uračunati:

• položaj kanalizacione cevi DN 50
• potreban pad odvodne instalacije
• visinu sifonske baze
• nivelacione oslonce
• debljinu košuljice
• hidroizolacioni sloj
• debljinu lepka
• debljinu podne keramike
• pad poda prema kanalici

Minimalna ugradna visina od 72 mm ne može nadoknaditi previsoko postavljenu kanalizacionu cev ili nedovoljan pad odvodne instalacije.

Primena u novogradnji i renoviranju

Confluo Premium Slim Line može se ugrađivati u novim kupatilima i tokom renoviranja postojećih prostora, pod uslovom da postoji dovoljna dubina za telo kanalice, sifonsku bazu i pravilno povezivanje sa kanalizacionom cevi.

Pre montaže potrebno je proveriti:

• visinu postojeće odvodne cevi
• raspoloživu dubinu poda
• mogućnost izvođenja potrebnog pada
• završni nivo ostatka kupatila
• položaj vrata
• položaj staklene tuš pregrade
• debljinu podnih pločica
• prostor potreban za hidroizolaciju
• pristup sifonskom delu radi održavanja

Položaj kanalice treba definisati pre izvođenja košuljice, hidroizolacije i keramičarskih radova.

Horizontalni odvod DN 50

Kanalica ima horizontalni odvodni priključak prečnika 50 mm, odnosno DN 50. Peštanova dokumentacija za Slim Line sistem prikazuje izlaz Ø50, reducir i ultra nisku S odvodnu bazu kao sastavne delove kanalice.

Pre zatvaranja podne konstrukcije potrebno je proveriti:

• prečnik kanalizacione cevi
• pravac odvodne instalacije
• potreban pad cevi
• pravilno postavljanje zaptivki
• nepropusnost svih spojeva
• položaj sifonske baze
• stabilnost tela kanalice
• završnu visinu rešetke

Pre izvođenja košuljice, hidroizolacije i postavljanja pločica potrebno je testirati kompletan odvodni sistem puštanjem vode.

Maksimalni protok do 48 l/min

Maksimalni kapacitet odvoda Slim Line sistema iznosi do 48 litara u minuti, odnosno približno 0,8 litara u sekundi.

Stvarni protok ugrađenog sistema zavisi od:

• pravilne montaže kanalice
• pada poda prema odvodu
• prečnika kanalizacione cevi
• pada odvodne instalacije
• čistoće završne rešetke
• čistoće rešetke za dlake
• čistoće sifonske baze
• protoka ugrađene tuš opreme
• redovnog održavanja

Kod tuš sistema sa velikom tuš ružom ili više izlaza koji rade istovremeno potrebno je proveriti njihov zbirni protok.

Ultra niska S sifonska baza

Confluo Premium Slim Line koristi ultra nisku S sifonsku bazu koja usmerava vodu prema horizontalnom priključku i omogućava kompaktnu konstrukciju kanalice.

Sifonska baza doprinosi:

• pravilnom usmeravanju vode
• formiranju vodenog zatvarača
• zaštiti od kanalizacionih mirisa
• kompaktnoj ugradnoj visini
• smanjenom zadržavanju nečistoća
• jednostavnijem održavanju
• stabilnom radu odvodnog sistema

Konstrukcija sifonske baze ne uklanja potrebu za periodičnim čišćenjem rešetke za dlake i dostupnih unutrašnjih komponenti.

Rotacija sifonske baze za 360°

Sifonska baza može se rotirati za 360°, čime se horizontalni odvodni priključak prilagođava stvarnom položaju kanalizacione cevi. Ova karakteristika deo je Premium Slim Line sistema.

Rotirajuća baza olakšava:

• prilagođavanje pravcu odvoda
• povezivanje sa postojećom instalacijom
• smanjenje broja dodatnih kolena
• postavljanje kanalice neposredno uz zid
• postavljanje unutar tuš zone
• prilagođavanje uslovima na gradilištu

Nakon podešavanja baze potrebno je proveriti stabilnost i nepropusnost svih spojeva.

Vodeni zatvarač

Sifonska baza formira vodeni zatvarač koji sprečava prolazak neprijatnih mirisa iz kanalizacione instalacije prema prostoru kupatila.

Pravilan rad vodenog zatvarača zavisi od:

• pravilnog sastavljanja sifonskih komponenti
• dovoljne količine vode
• redovnog korišćenja tuša
• čistoće unutrašnjih elemenata
• pravilnog položaja sifonske baze
• nepropusnosti odvodne instalacije

Kod tuš prostora koji se duže ne koriste voda u sifonu može postepeno ispariti. Povremenim puštanjem vode ponovo se formira vodena barijera.

ALS sistem za odvod sekundarne vode

Peštan Confluo Premium Slim Line ima ALS sistem namenjen odvođenju sekundarne vode koja može dospeti ispod završnog sloja podnih pločica.

ALS sistem doprinosi:

• odvođenju vode ispod keramike
• smanjenju zadržavanja vlage
• zaštiti prostora oko tela kanalice
• povezivanju kanalice sa hidroizolacijom
• pravilnom funkcionisanju mokre zone
• dugotrajnosti pravilno izvedene podne konstrukcije

ALS sistem ne zamenjuje kompletnu hidroizolaciju poda i zidova.

Set za nivelisanje keramike od 5 do 20 mm

Premium Slim Line sistem ima set za nivelisanje keramike u rasponu od 5 do 20 mm. Podešavanje omogućava usklađivanje završne rešetke sa debljinom pločica i slojem lepka.

Set za nivelisanje omogućava:

• poravnanje rešetke sa završnim nivoom poda
• prilagođavanje debljini keramike
• prilagođavanje sloju lepka
• smanjenje visinskih prelaza
• precizno formiranje pada
• uredan spoj kanalice i pločica

Podešavanje treba završiti pre vezivanja lepka i fugovanja završne podne obloge.

Podešavanje visine i položaja rešetke

Premium Slim Line sistem omogućava podešavanje visine i položaja dekorativne metalne ploče pomoću nosača i vijaka.

Podešavanje olakšava:

• usklađivanje sa debljinom podne keramike
• poravnanje rešetke sa završnim podom
• korekciju položaja pre završnih radova
• precizno formiranje odvodne linije
• uredan spoj metala i pločica
• pravilan dotok vode prema kanalici

Rešetka ne treba da bude postavljena iznad nivoa pločica tako da sprečava dotok vode, niti suviše duboko tako da formira nepotrebno udubljenje.

Nivelacioni oslonci

Kanalica se isporučuje sa podesivim osloncima za određivanje visine i stabilno pozicioniranje tela pre izvođenja košuljice.

Tokom montaže potrebno je proveriti:

• uzdužnu nivelaciju kanalice
• poprečni položaj
• stabilnost svih oslonaca
• položaj u odnosu na zid
• visinu budućih pločica
• pravac odvodnog priključka
• završni nivo rešetke
• pad poda prema kanalici

Nakon podešavanja kanalicu treba učvrstiti kako tokom izvođenja podnih slojeva ne bi došlo do pomeranja.

Klasa opterećenja K3

Premium Slim Line kanalica namenjena je za pešačke sanitarne površine i pripada klasi opterećenja K3.

Može se koristiti u:

• porodičnim kupatilima
• gostinskim kupatilima
• apartmanima
• hotelskim kupatilima
• walk-in tuševima
• spa prostorima
• svlačionicama
• drugim pešačkim tuš zonama

Nosivost kompletnog sistema zavisi od pravilnog oslanjanja tela kanalice, kvaliteta košuljice i pravilne montaže završne rešetke.

Ugradnja uz zid

Kanalica dužine 55 cm može se postaviti neposredno uz zid tuš prostora. Kod ovakve montaže pod se najčešće izvodi sa padom u jednom pravcu prema odvodnoj liniji.

Potrebno je uskladiti:

• udaljenost kanalice od zida
• spoj zida i poda
• položaj hidroizolacije
• debljinu zidnih pločica
• raspored podne keramike
• položaj fuga
• završni nivo rešetke
• pristup unutrašnjim komponentama

Posebnu pažnju treba posvetiti hidroizolaciji spoja između zida, poda i tela kanalice.

Ugradnja unutar tuš prostora

Peštan Confluo Premium Slim Line može se postaviti i unutar površine za tuširanje. U tom slučaju podne pločice treba izvesti sa odgovarajućim padom prema kanalici sa jedne ili više strana.

Prilikom planiranja potrebno je uskladiti:

• položaj kanalice
• raspored podnih pločica
• položaj fuga
• pravac pada poda
• položaj kanalizacione cevi
• visinu košuljice
• završni nivo rešetke
• pristup radi održavanja

Završna rešetka mora ostati uklonjiva nakon završetka keramičarskih radova.

Hidroizolacija tuš prostora

Slim Line kanalica isporučuje se sa priborom za povezivanje sa hidroizolacionim sistemom. Proizvod predstavlja komplet sa rešetkom, montažnim elementima, priborom za nivelisanje i elementima za hidroizolaciju.

Hidroizolacija treba da obuhvati:

• prostor oko tela kanalice
• spoj kanalice i košuljice
• spoj zida i poda
• uglove tuš prostora
• prodore instalacija
• površinu ispod podnih pločica
• zonu sekundarnog odvoda
• sve kritične tačke mokre zone

Pribor koji dolazi uz kanalicu ne zamenjuje kompletan hidroizolacioni sistem poda i zidova.

Pad poda prema kanalici

Pod tuš prostora mora biti izveden sa pravilnim padom kako bi se voda bez zadržavanja usmeravala prema odvodnoj rešetki.

Prilikom izvođenja pada potrebno je voditi računa o:

• položaju kanalice
• širini i dubini tuš zone
• formatu podnih pločica
• položaju fuga
• završnom nivou rešetke
• ravnomernom usmeravanju vode
• sprečavanju stvaranja udubljenja
• pravilnom spoju pločica i kanalice

Nepravilno izveden pad može dovesti do zadržavanja vode čak i kada kanalica i kanalizaciona instalacija imaju dovoljan kapacitet.

Rešetka za dlake i nečistoće

U unutrašnjosti kanalice nalazi se uklonjiva rešetka koja zadržava kosu i krupnije nečistoće pre njihovog ulaska u sifonsku bazu i kanalizacionu cev.

Rešetku treba redovno:

• izvaditi iz kanalice
• ukloniti nakupljenu kosu
• isprati mlakom vodom
• očistiti ostatke sapunice
• proveriti njeno stanje
• vratiti je u pravilan položaj

Redovno čišćenje doprinosi očuvanju protoka i smanjuje mogućnost začepljenja odvoda.

Održavanje završne rešetke

Uska rešetka od nerđajućeg čelika treba redovno da se čisti kako bi se uklonili kamenac, sapunica i tragovi osušene vode.

Preporučeni postupak:

• ukloniti završnu rešetku
• isprati je mlakom vodom
• naneti blago pH neutralno sredstvo
• obrisati mekom krpom
• očistiti donju stranu
• isprati čistom vodom
• osušiti mikrofiber krpom
• pravilno vratiti rešetku

Ne treba koristiti čeličnu vunu, metalne sunđere, abrazivne praškove, jake kiseline ili agresivna sredstva na bazi hlora.

Održavanje unutrašnjih komponenti

Pored završne rešetke potrebno je periodično očistiti unutrašnji kanal, rešetku za dlake i sifonsku bazu.

Preporučeni postupak:

• ukloniti završnu rešetku
• izvaditi rešetku za dlake
• ukloniti kosu i druge nečistoće
• isprati uklonjive komponente
• očistiti unutrašnjost kanalice
• proveriti prolaz prema odvodnoj cevi
• isprati sistem čistom vodom
• pravilno vratiti sve komponente
• proveriti brzinu odvodnjavanja

Redovno održavanje smanjuje rizik od usporenog odvoda, začepljenja i pojave neprijatnih mirisa.

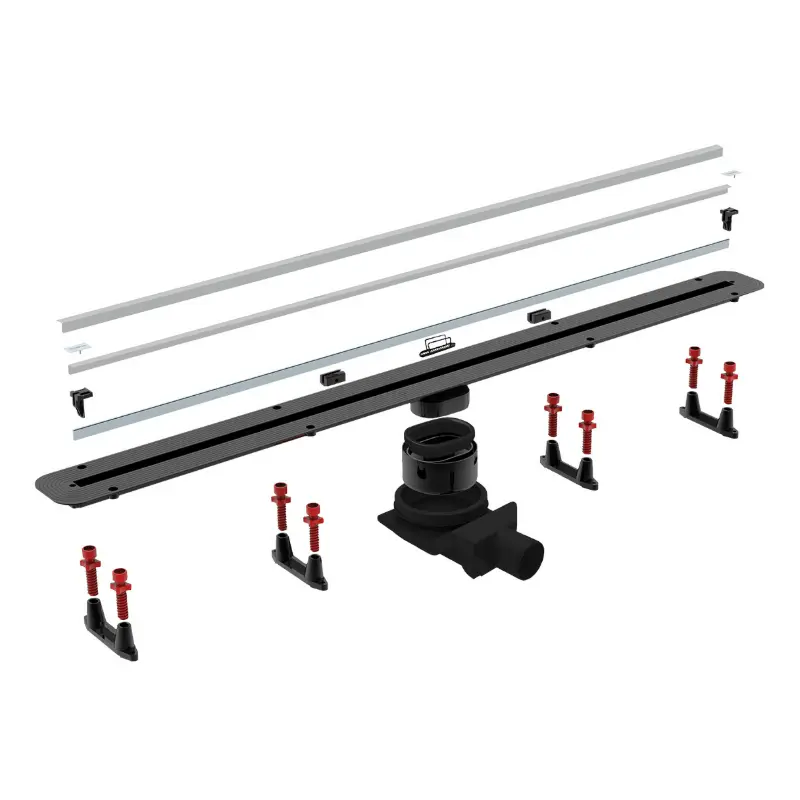

Sadržaj isporuke

Artikal obuhvata:

• Peštan Confluo Premium Slim Line kanalicu
• telo kanalice nominalne dužine 550 mm
• usku rešetku od nerđajućeg čelika
• metalnu dekorativnu ploču
• nosače završne rešetke
• ultra nisku S sifonsku bazu
• horizontalni odvod DN 50
• reducir za linijsku kanalicu
• zaštitne i zaptivne elemente
• rešetku za dlake i nečistoće
• nivelacione oslonce
• set za podešavanje visine rešetke
• set za nivelisanje keramike
• ALS sistem za odvod sekundarne vode
• pribor za povezivanje sa hidroizolacijom
• montažne komponente

Osnovni sklop Premium Slim Line sistema obuhvata metalnu rešetku i ploču, nosače, telo kanalice, reducir, zaštitnu gumu, ultra nisku S bazu i odvodni priključak Ø50.

Artikal ne obuhvata:

• kanalizacionu cev
• košuljicu
• kompletan hidroizolacioni premaz
• podne pločice
• lepak za pločice
• fug masu
• sanitarni silikon
• ostali građevinski materijal
