Opis

Peštan Confluo Premium Slim Line tuš kanalica 85 cm 13100035

Linijska kanalica za tuš prostor u nivou poda

Peštan Confluo Premium Slim Line 13100035 je kompletna linijska kanalica namenjena za prihvat i odvođenje vode iz tuš prostora bez klasične tuš kade. Ugrađuje se u podnu konstrukciju, dok uska završna rešetka ostaje poravnata sa završnim nivoom podnih pločica.

Model ima nominalnu dužinu od 850 mm, odnosno 85 cm. Ova dimenzija pogodna je za standardne i prostranije tuš kabine, walk-in tuševe, hotelska kupatila i tuš zone u kojima se kanalica postavlja neposredno uz zid ili unutar površine za tuširanje.

Šifra 13100035 pripada modelu Confluo Premium Slim Line 850. Peštanova dokumentacija potvrđuje nominalnu dimenziju od 850 mm, minimalnu ugradnu visinu od 72 mm, priključak prečnika 50 mm i maksimalni protok do 48 l/min.

Nominalna dužina 850 mm

Nominalna dužina kanalice iznosi 850 mm, odnosno 85 cm. Ova mera odgovara velikom broju standardnih tuš prostora i omogućava formiranje dovoljno duge linije za prihvat vode.

Pre pripreme mesta za ugradnju potrebno je proveriti:

• širinu tuš prostora
• stvarne spoljne dimenzije tela kanalice
• položaj zida
• položaj staklene tuš pregrade
• pravac kanalizacione cevi
• raspored podnih pločica
• položaj fuga
• potreban pad poda
• završnu visinu keramike
• prostor za sifonsku bazu
• pristup unutrašnjim komponentama

Nominalna mera od 85 cm odnosi se na oznaku modela. Ukupna spoljna dužina sa konstrukcionim i montažnim elementima može biti veća, pa se otvor u podu priprema prema tehničkom crtežu i stvarnim merama proizvoda.

Premium Slim Line dizajn

Premium Slim Line seriju karakteriše uska metalna rešetka koja formira svedenu odvodnu liniju u podu. U poređenju sa kanalicom sa širokom rešetkom, Slim Line konstrukcija ostavlja manju količinu vidljive metalne površine.

Ovakav dizajn omogućava:

• diskretno uklapanje sa podnim pločicama
• primenu uz velike formate keramike
• vizuelno čistu tuš površinu
• postavljanje uz zid
• postavljanje unutar tuš prostora
• kombinovanje sa staklenim tuš pregradama
• usklađivanje sa metalnom kupatilskom opremom
• uklanjanje rešetke radi čišćenja

Peštan Slim Line sistem obuhvata metalnu rešetku, dekorativnu metalnu traku, nosače, odvodno telo i mogućnost podešavanja završnog elementa po visini i položaju.

Rešetka od nerđajućeg čelika

Završna rešetka izrađena je od nerđajućeg čelika. Standardna varijanta koristi čelik AISI 304, dok se AISI 316 navodi kao opciono rešenje u okviru serije.

Metalna rešetka može se kombinovati sa:

• hromiranim slavinama
• inox slavinama
• usponskim tuševima
• tuš ružama
• tuš ručicama
• profilima tuš kabine
• kupatilskom galanterijom
• metalnim policama
• završnim profilima za pločice

Nerđajući čelik pruža otpornost na vlagu i jednostavno održavanje, ali je površinu potrebno redovno čistiti kako bi se uklonili tragovi osušene vode, kamenac i sapunica.

Za čišćenje se preporučuju mlaka voda, meka krpa i blago pH neutralno sredstvo bez abrazivnih čestica.

Telo kanalice od visokokvalitetne plastike

Telo kanalice izrađeno je od visokokvalitetne plastike, dok su odvodna baza, reducir i funkcionalne sifonske komponente izrađeni od odgovarajućih polimernih materijala.

Ovakva konstrukcija omogućava:

• otpornost na vlagu
• precizno oblikovanje odvodnih kanala
• manju ukupnu masu proizvoda
• jednostavnije pozicioniranje
• stabilno povezivanje komponenti
• pristup unutrašnjim delovima
• lakše redovno održavanje
• pouzdano povezivanje sa odvodnom instalacijom

Telo kanalice mora biti pravilno oslonjeno, nivelisano i stabilizovano pre izvođenja košuljice.

Minimalna ugradna visina 72 mm

Peštan Confluo Premium Slim Line 13100035 ima minimalnu ugradnu visinu od 72 mm. Ova vrednost predstavlja najnižu konstrukcionu visinu kanalice i sifonske baze, a ne ukupnu visinu kompletne završene podne konstrukcije.

Prilikom planiranja ugradnje potrebno je uračunati:

• položaj odvodne cevi DN 50
• potreban pad kanalizacione instalacije
• visinu sifonske baze
• nivelacione nogice
• debljinu košuljice
• hidroizolacioni sloj
• lepak za pločice
• debljinu podne keramike
• pad poda prema kanalici

Minimalna ugradna visina od 72 mm ne može nadoknaditi previsoko postavljenu odvodnu cev ili nedovoljan pad kanalizacione instalacije.

Primena u novogradnji i renoviranju

Confluo Premium Slim Line kanalica može se ugraditi u novogradnji i tokom renoviranja kupatila, pod uslovom da postoji dovoljno prostora za telo kanalice, sifonsku bazu i pravilno povezivanje sa kanalizacionom cevi.

Pre ugradnje potrebno je proveriti:

• visinu postojeće kanalizacione cevi
• raspoloživu dubinu podne konstrukcije
• mogućnost izvođenja potrebnog pada
• završni nivo ostatka kupatila
• položaj vrata
• položaj staklene tuš pregrade
• debljinu podnih pločica
• prostor za hidroizolacioni sistem
• pristup sifonskom delu radi održavanja

Položaj kanalice treba odrediti pre izvođenja košuljice, hidroizolacije i keramičarskih radova.

Horizontalni odvod DN 50

Peštan Confluo Premium Slim Line 13100035 ima horizontalni priključak prečnika 50 mm, odnosno DN 50.

Pre zatvaranja podne konstrukcije potrebno je proveriti:

• prečnik kanalizacione cevi
• pravac odvodne instalacije
• potreban pad cevi
• nepropusnost svih spojeva
• položaj sifonske baze
• stabilnost tela kanalice
• završnu visinu rešetke
• protok vode kroz sistem

Pre izvođenja košuljice, hidroizolacije i postavljanja pločica preporučuje se testiranje kompletnog odvoda puštanjem vode.

Maksimalni protok do 48 l/min

Maksimalni kapacitet odvoda iznosi do 48 litara u minuti, odnosno približno 0,8 litara u sekundi.

Konačan kapacitet ugrađenog sistema zavisi od:

• pravilne montaže kanalice
• pada poda prema odvodu
• prečnika kanalizacione cevi
• pada odvodne instalacije
• čistoće završne rešetke
• čistoće rešetke za dlake
• čistoće sifonske baze
• ukupnog protoka tuš opreme
• redovnog održavanja

Kod velikih tuš ruža ili sistema sa više izlaza koji mogu raditi istovremeno potrebno je proveriti njihov zbirni protok.

Ultra niska S sifonska baza

Kanalica koristi ultra nisku S sifonsku bazu koja usmerava vodu prema horizontalnom priključku. S-oblik baze omogućava formiranje vodenog zatvarača i doprinosi kompaktnoj ugradnoj visini.

Sifonska baza doprinosi:

• pravilnom usmeravanju vode
• zaštiti od kanalizacionih mirisa
• smanjenom zadržavanju nečistoća
• lakšem pristupu radi čišćenja
• povezivanju sa odvodom DN 50
• stabilnom radu kanalice

Samočisteća konstrukcija ne uklanja potrebu za periodičnim ručnim čišćenjem dostupnih delova.

Vodeni zatvarač

Sifonska baza formira vodeni zatvarač koji sprečava prolazak neprijatnih mirisa iz kanalizacione instalacije u prostor kupatila.

Pravilan rad zavisi od:

• pravilnog sastavljanja sifonskih komponenti
• dovoljne količine vode
• redovnog korišćenja tuša
• čistoće unutrašnjih delova
• pravilnog položaja sifonske baze
• nepropusnosti odvodne instalacije

Kod tuš prostora koji se duže ne koriste voda iz sifona može postepeno ispariti. Povremenim puštanjem vode ponovo se formira vodena barijera.

Podešavanje visine i položaja rešetke

Premium Slim Line sistem omogućava podešavanje visine i položaja završne dekorativne ploče pomoću odgovarajućih nosača i vijaka.

Podešavanje olakšava:

• usklađivanje sa debljinom pločica
• prilagođavanje sloju lepka
• poravnanje rešetke sa završnim podom
• precizno formiranje pada
• korekciju položaja pre fugovanja
• uredan spoj kanalice i keramike

Podešavanje se završava pre vezivanja lepka i završetka keramičarskih radova.

Nivelacione nogice

U kompletu se nalaze elementi za podešavanje visine tela kanalice. Nivelacione nogice omogućavaju stabilno pozicioniranje i poravnanje pre izvođenja košuljice.

Tokom montaže potrebno je proveriti:

• uzdužnu nivelaciju kanalice
• poprečni položaj
• stabilnost svih oslonaca
• položaj u odnosu na zid
• visinu budućih pločica
• pravac odvodnog priključka
• završni nivo rešetke
• pad poda prema kanalici

Nakon podešavanja kanalicu treba učvrstiti kako tokom izvođenja podnih slojeva ne bi došlo do pomeranja.

Set za nivelisanje keramike

Premium Slim Line sadrži set za nivelisanje pločica i završne rešetke. Ovaj sistem omogućava precizno usklađivanje odvodne linije sa debljinom keramike i lepka.

Set za nivelisanje doprinosi:

• pravilnom položaju rešetke
• ravnom spoju sa pločicama
• smanjenju visinskih prelaza
• prilagođavanju različitim debljinama keramike
• pravilnom prihvatu vode
• urednoj završnoj obradi

Peštan ovaj sistem navodi kao jednu od osnovnih karakteristika Slim Line kanalica.

Povezivanje sa hidroizolacijom

Kanalica se isporučuje sa priborom i elementima za povezivanje sa hidroizolacionim sistemom. Slim Line se navodi kao kompletan proizvod sa prohromskom rešetkom, montažnim priborom i setom za hidroizolaciju.

Hidroizolacija treba da obuhvati:

• prostor oko tela kanalice
• spoj kanalice i košuljice
• spoj zida i poda
• uglove tuš prostora
• prodore instalacija
• površinu ispod podnih pločica
• završne spojeve uz kanalicu
• sve kritične tačke mokre zone

Pribor za povezivanje kanalice ne zamenjuje kompletan hidroizolacioni sistem poda i zidova.

Klasa opterećenja K3

Završna rešetka pripada klasi opterećenja K3 i predviđena je za opterećenje do približno 300 kg, pod uslovom da je kanalica pravilno ugrađena i potpuno oslonjena.

Kanalica je namenjena za pešačke sanitarne površine kao što su:

• porodična kupatila
• apartmani
• hotelska kupatila
• walk-in tuševi
• spa prostori
• svlačionice
• druge tuš zone u nivou poda

Nosivost kompletnog sistema zavisi i od pravilnog oslanjanja tela, stabilnosti košuljice i pravilnog postavljanja završne rešetke.

Ugradnja uz zid

Kanalica dužine 85 cm može se postaviti neposredno uz zid tuš prostora. Kod takve montaže pod se najčešće izvodi sa padom u jednom pravcu prema kanalici.

Potrebno je uskladiti:

• razmak kanalice od zida
• spoj zida i poda
• položaj hidroizolacije
• debljinu zidnih pločica
• raspored podne keramike
• položaj fuga
• završni nivo rešetke
• pristup radi održavanja

Posebnu pažnju treba posvetiti hidroizolaciji spoja zida, poda i tela kanalice.

Ugradnja unutar tuš prostora

Kanalica se može postaviti i unutar površine za tuširanje. U tom slučaju podne pločice treba izvesti sa odgovarajućim padom prema odvodnoj liniji sa jedne ili više strana.

Prilikom planiranja potrebno je uskladiti:

• položaj kanalice
• raspored podnih pločica
• položaj fuga
• pravac pada poda
• položaj kanalizacione cevi
• visinu košuljice
• završni nivo rešetke
• pristup unutrašnjim komponentama

Završna rešetka mora ostati uklonjiva nakon završetka građevinskih i keramičarskih radova.

Pad poda prema kanalici

Pod tuš prostora mora biti izveden sa pravilnim padom kako bi se voda bez zadržavanja usmeravala prema odvodnoj rešetki.

Prilikom izvođenja pada potrebno je voditi računa o:

• položaju kanalice
• širini i dubini tuš zone
• formatu podnih pločica
• položaju fuga
• završnom nivou rešetke
• ravnomernom usmeravanju vode
• sprečavanju stvaranja udubljenja
• pravilnom spoju pločica i kanalice

Nepravilno izveden pad može dovesti do zadržavanja vode čak i kada kanalica i kanalizaciona instalacija imaju dovoljan kapacitet.

Rešetka za dlake

U unutrašnjosti kanalice nalazi se uklonjiva rešetka za dlake i krupnije nečistoće. Njena funkcija je da spreči ulazak većih naslaga u sifonsku bazu i kanalizacionu cev.

Rešetku treba redovno:

• izvaditi iz kanalice
• ukloniti nakupljenu kosu
• isprati mlakom vodom
• očistiti ostatke sapunice
• proveriti njeno stanje
• vratiti je u pravilan položaj

Redovno čišćenje doprinosi očuvanju protoka i smanjuje mogućnost začepljenja odvoda.

Održavanje završne rešetke

Uska rešetka od nerđajućeg čelika treba redovno da se čisti kako bi se uklonili kamenac, sapunica i tragovi osušene vode.

Preporučeni postupak:

• ukloniti završnu rešetku
• isprati je mlakom vodom
• naneti blago pH neutralno sredstvo
• obrisati mekom krpom
• očistiti donju stranu
• isprati čistom vodom
• osušiti mikrofiber krpom
• pravilno vratiti rešetku

Ne treba koristiti čeličnu vunu, metalne sunđere, abrazivne praškove, jake kiseline ili agresivna sredstva na bazi hlora.

Održavanje unutrašnjih komponenti

Pored završne rešetke potrebno je periodično očistiti unutrašnji kanal, rešetku za dlake i sifonsku bazu.

Preporučeni postupak:

• ukloniti završnu rešetku
• izvaditi rešetku za dlake
• ukloniti kosu i nečistoće
• isprati uklonjive komponente
• očistiti unutrašnjost kanalice
• proveriti prolaz prema odvodu
• isprati sistem čistom vodom
• pravilno vratiti sve elemente
• proveriti brzinu odvodnjavanja

Redovno održavanje smanjuje rizik od usporenog odvoda i pojave neprijatnih mirisa.

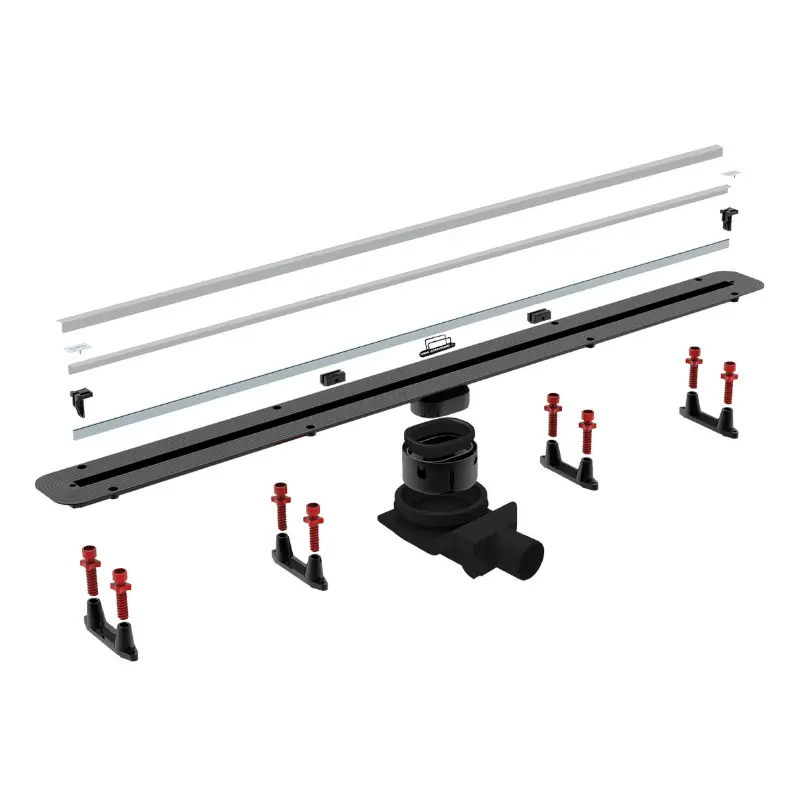

Sadržaj isporuke

Artikal obuhvata:

• Peštan Confluo Premium Slim Line kanalicu
• telo kanalice nominalne dužine 850 mm
• usku rešetku od nerđajućeg čelika
• metalnu dekorativnu ploču
• nosače završne rešetke
• ultra nisku S sifonsku bazu
• reducir za linijsku kanalicu
• horizontalni priključak DN 50
• zaštitne i zaptivne elemente
• rešetku za dlake i nečistoće
• nivelacione nogice
• set za podešavanje visine
• set za nivelisanje keramike
• pribor za povezivanje sa hidroizolacijom
• montažne komponente

Osnovni sklop Slim Line sistema sa metalnom rešetkom, nosačima, telom kanalice, reducirom, ultra niskom S bazom i priključkom Ø50 prikazan je u tehničkoj dokumentaciji proizvođača.

Artikal ne obuhvata:

• kanalizacionu cev
• košuljicu
• kompletan hidroizolacioni premaz
• podne pločice
• lepak za pločice
• fug masu
• sanitarni silikon
• ostali građevinski materijal
