Opis

Peštan Confluo Premium Slim Line tuš kanalica 95 cm 13100036

Linijska kanalica za tuš prostor u nivou poda

Peštan Confluo Premium Slim Line 13100036 je kompletna linijska tuš kanalica namenjena za prikupljanje i odvođenje vode iz tuš prostora bez klasične tuš kade. Kanalica se ugrađuje u podnu konstrukciju, dok uska završna rešetka ostaje poravnata sa nivoom podnih pločica.

Model ima nominalnu dužinu od 950 mm, odnosno 95 cm. Ova dimenzija pogodna je za standardne i prostranije walk-in tuševe, široke tuš kabine, hotelska kupatila i tuš zone u kojima se kanalica postavlja uz zid ili unutar površine za tuširanje.

Šifra 13100036 povezana je sa modelom Confluo Premium Slim Line 950. Peštanova dokumentacija prikazuje ovu šifru u grupi Slim Line kanalica između modela od 850 i 1050 mm.

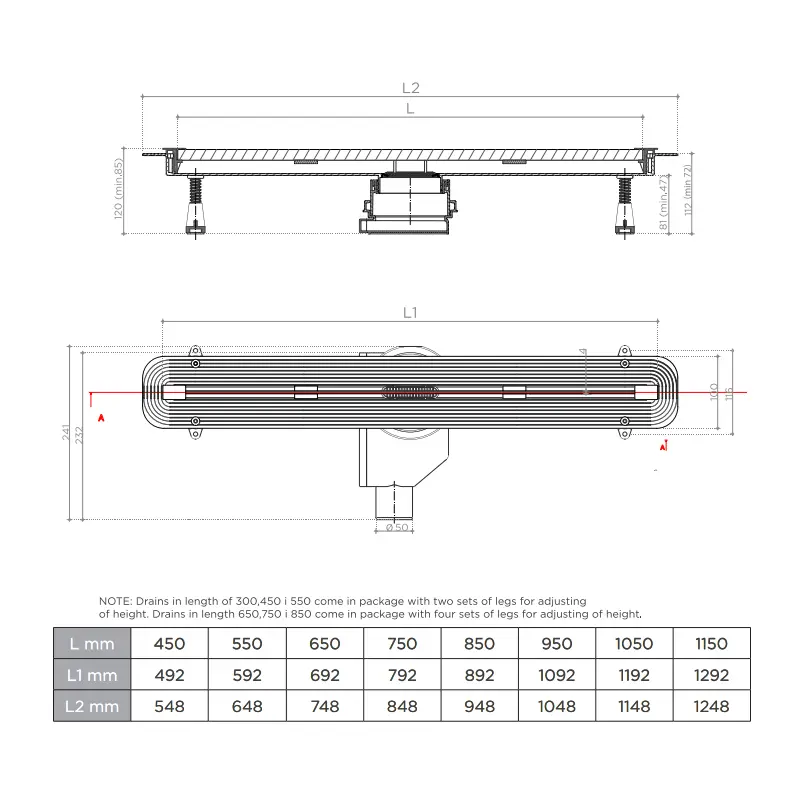

Nominalna dužina 950 mm

Nominalna dužina kanalice iznosi 950 mm, odnosno 95 cm. Duga odvodna linija omogućava prihvat vode duž većeg dela tuš prostora i olakšava formiranje ravnomernog pada poda prema kanalici.

Pre pripreme prostora za ugradnju potrebno je proveriti:

• ukupnu širinu tuš zone
• stvarne spoljne dimenzije tela kanalice
• položaj zida
• položaj staklene tuš pregrade
• pravac kanalizacione cevi
• raspored podnih pločica
• položaj fuga
• završnu visinu keramike
• potreban pad poda
• prostor za sifonsku bazu
• pristup unutrašnjim delovima radi održavanja

Nominalna mera od 95 cm odnosi se na oznaku modela, dok ukupna konstrukciona dužina sa prirubnicama i montažnim elementima može biti veća.

Premium Slim Line dizajn

Confluo Premium Slim Line seriju karakteriše uska metalna rešetka koja formira svedenu linearnu odvodnu zonu. U poređenju sa širokim klasičnim rešetkama, Slim Line konstrukcija ostavlja manju količinu vidljive metalne površine.

Slim Line dizajn omogućava:

• diskretnu odvodnu liniju
• uklapanje sa savremenom podnom keramikom
• kombinovanje sa velikim formatima pločica
• postavljanje uz zid
• postavljanje unutar tuš prostora
• kombinovanje sa walk-in pregradama
• jednostavan pristup radi čišćenja
• usklađivanje sa metalnom kupatilskom opremom

Peštan za ovaj sistem navodi metalnu rešetku, metalnu dekorativnu traku, nosače rešetke i mogućnost podešavanja visine i položaja završne ploče pomoću vijka.

Rešetka od nerđajućeg čelika AISI 304

Završna rešetka izrađena je od nerđajućeg čelika AISI 304, dok se AISI 316 navodi kao opciona varijanta. Metalna rešetka pripada klasi opterećenja K3 i predviđena je za maksimalno opterećenje do približno 300 kg kada je kanalica pravilno ugrađena i potpuno oslonjena.

Nerđajući čelik omogućava:

• otpornost na vlagu
• stabilnu završnu konstrukciju
• higijensku površinu
• jednostavno redovno čišćenje
• uklanjanje naslaga kamenca
• uklapanje sa hromiranom i inox opremom
• primenu u mokrim sanitarnim prostorima
• dugotrajnu upotrebu uz pravilno održavanje

Rešetka se može uskladiti sa slavinama, usponskim tuševima, tuš ružama, tuš ručicama, profilima tuš kabine i kupatilskom galanterijom u metalnoj završnoj obradi.

Minimalna ugradna visina 72 mm

Peštan Confluo Premium Slim Line 13100036 ima minimalnu ugradnu visinu od 72 mm. Ova vrednost predstavlja najnižu konstrukcionu visinu kanalice, a ne ukupnu visinu kompletne završene podne konstrukcije.

Prilikom planiranja ugradnje potrebno je uračunati:

• položaj odvodne cevi DN 50
• potreban pad kanalizacione instalacije
• visinu sifonske baze
• nivelacione nogice
• debljinu košuljice
• hidroizolacioni sloj
• lepak za pločice
• debljinu podne keramike
• pad poda prema kanalici

Minimalna ugradna visina od 72 mm ne može da nadoknadi previsoko postavljenu odvodnu cev ili nedovoljan pad kanalizacione instalacije.

Primena u novogradnji i renoviranju

Niska konstrukcija omogućava ugradnju u novim kupatilima, ali i tokom renoviranja, pod uslovom da postoji dovoljno prostora za telo kanalice, sifonsku bazu i pravilno povezivanje sa kanalizacionom cevi.

Pre montaže potrebno je proveriti:

• visinu postojeće odvodne cevi
• raspoloživu dubinu poda
• mogućnost izvođenja potrebnog pada
• završni nivo ostatka kupatila
• položaj vrata
• položaj tuš pregrade
• debljinu keramike
• prostor za hidroizolaciju
• mogućnost pristupa sifonskom delu

Precizan položaj kanalice treba odrediti pre izvođenja košuljice i završnih keramičarskih radova.

Horizontalni odvod DN 50

Kanalica ima horizontalni odvodni priključak prečnika 50 mm, odnosno DN 50. Odvodna baza i reducir povezuju linearno telo kanalice sa kanalizacionom instalacijom.

Pre zatvaranja podne konstrukcije potrebno je proveriti:

• prečnik kanalizacione cevi
• pravac odvodne instalacije
• potreban pad cevi
• nepropusnost spojeva
• položaj sifonske baze
• stabilnost tela kanalice
• završnu visinu rešetke
• protok vode kroz sistem

Pre izvođenja košuljice, hidroizolacije i postavljanja pločica preporučuje se testiranje kompletnog sistema vodom.

Maksimalni protok do 48 l/min

Maksimalni kapacitet odvoda iznosi do 48 litara u minuti, odnosno približno 0,8 litara u sekundi.

Konačan protok ugrađenog sistema zavisi od:

• pravilne montaže kanalice
• pada poda prema odvodu
• prečnika kanalizacione cevi
• pada odvodne instalacije
• čistoće završne rešetke
• čistoće rešetke za dlake
• čistoće sifonske baze
• ukupnog protoka tuš opreme
• redovnog održavanja

Kod velikih tuš ruža ili sistema sa više izlaza koji mogu raditi istovremeno potrebno je proveriti njihov zbirni protok.

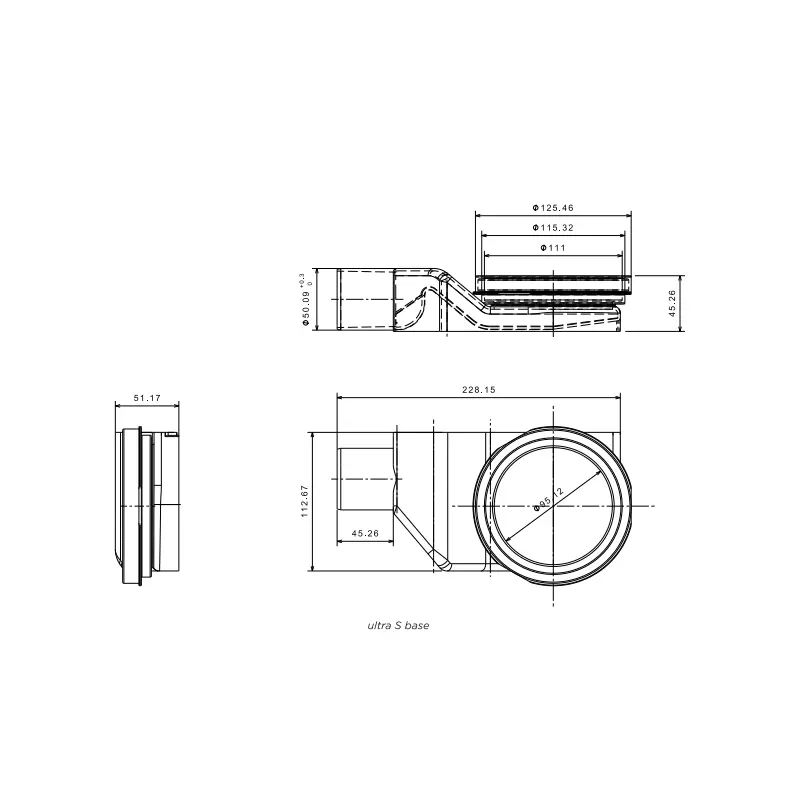

Ultra niska S sifonska baza

Confluo Premium Slim Line koristi ultra nisku S sifonsku bazu. S-oblik baze usmerava vodu prema horizontalnom priključku i formira vodeni zatvarač koji sprečava prolazak kanalizacionih mirisa u prostor kupatila.

Sifonska baza doprinosi:

• pravilnom usmeravanju vode
• zaštiti od kanalizacionih mirisa
• kompaktnoj ugradnoj visini
• smanjenom zadržavanju nečistoća
• jednostavnijem održavanju
• stabilnom povezivanju sa odvodom

Dostupne specifikacije za model navode vodeni zatvarač visine približno 30 mm i protok od 48 l/min.

Vodeni zatvarač

Vodeni zatvarač formira barijeru između kupatila i kanalizacione instalacije. Njegova funkcija je sprečavanje prolaska neprijatnih mirisa kroz telo kanalice.

Pravilan rad zavisi od:

• pravilnog sastavljanja sifonskih elemenata
• dovoljne količine vode u bazi
• redovnog korišćenja tuša
• čistoće unutrašnjih komponenti
• pravilnog položaja baze
• nepropusnosti odvodne instalacije

Kod tuš prostora koji se duže ne koriste voda iz sifona može postepeno ispariti. Povremenim puštanjem vode ponovo se formira vodena barijera.

Podešavanje visine i položaja rešetke

Premium Slim Line sistem omogućava podešavanje visine i položaja dekorativne metalne ploče pomoću vijka. To olakšava precizno poravnanje završne rešetke sa podnim pločicama.

Podešavanje omogućava:

• usklađivanje sa debljinom keramike
• prilagođavanje debljini lepka
• poravnanje rešetke sa završnim podom
• korekciju položaja pre završetka radova
• precizno formiranje pada
• uredan spoj kanalice i pločica

Podešavanje je potrebno završiti pre vezivanja lepka i fugovanja završne obloge.

Set za nivelisanje keramike od 5 do 20 mm

Za Confluo Premium Slim Line navodi se set za nivelisanje keramike u rasponu od 5 do 20 mm. Sistem olakšava prilagođavanje različitim debljinama završne podne obloge.

Set za nivelisanje doprinosi:

• preciznom položaju rešetke
• ravnom spoju sa pločicama
• prilagođavanju debljini keramike
• smanjenju visinskih prelaza
• pravilnom prihvatu vode
• urednoj završnoj obradi

Nivelacione nogice

U kompletu se nalaze elementi za podešavanje visine tela kanalice. Modeli Slim Line 650, 750, 850, 950, 1050 i 1150 prikazani su sa više kompleta nivelacionih oslonaca duž tela kanalice.

Tokom montaže potrebno je proveriti:

• uzdužnu nivelaciju kanalice
• poprečni položaj
• stabilnost svih oslonaca
• položaj u odnosu na zid
• visinu budućih pločica
• pravac odvodnog priključka
• završni nivo rešetke
• pad poda prema kanalici

Nakon nivelisanja kanalicu treba stabilizovati kako tokom izvođenja košuljice ne bi došlo do pomeranja.

Sistem za odvod sekundarne vode

Confluo Premium Slim Line ima sistem za prihvat i odvođenje sekundarne vode koja može dospeti ispod završnog sloja podne keramike. ITIM za model 13100036 navodi ALS sistem, odnosno odvod sekundarne vode.

Ovaj sistem doprinosi:

• smanjenju zadržavanja vlage ispod keramike
• odvođenju sekundarne vode
• zaštiti prostora oko tela kanalice
• povezivanju kanalice sa hidroizolacijom
• funkcionalnosti podne konstrukcije
• dugotrajnosti pravilno izvedene tuš zone

Sistem sekundarnog odvoda ne zamenjuje kompletnu hidroizolaciju poda i zidova.

Povezivanje sa hidroizolacijom

Kanalica se isporučuje sa priborom za montažu i elementima za povezivanje sa hidroizolacionim sistemom. Proizvod se opisuje kao kompletan sistem sa rešetkom, nivelacionim elementima i setom za hidroizolaciju.

Hidroizolacija treba da obuhvati:

• prostor oko tela kanalice
• spoj kanalice i košuljice
• spoj zida i poda
• uglove tuš prostora
• prodore instalacija
• površinu ispod podnih pločica
• zonu sekundarnog odvoda
• sve kritične tačke mokre zone

Pre postavljanja keramike potrebno je proveriti kontinuitet i nepropusnost kompletnog hidroizolacionog sloja.

Ugradnja uz zid

Kanalica dužine 95 cm može se postaviti neposredno uz zid tuš prostora. Kod takve montaže pod se najčešće izvodi sa padom u jednom pravcu prema odvodnoj liniji.

Potrebno je uskladiti:

• razmak kanalice od zida
• spoj zida i poda
• položaj hidroizolacije
• debljinu zidnih pločica
• raspored podne keramike
• položaj fuga
• završni nivo rešetke
• pristup radi održavanja

Posebnu pažnju treba posvetiti hidroizolaciji spoja između zida, poda i tela kanalice.

Ugradnja unutar tuš površine

Kanalica se može postaviti i unutar tuš prostora. U tom slučaju podne pločice treba izvesti sa odgovarajućim padom prema odvodnoj liniji sa jedne ili više strana.

Prilikom planiranja potrebno je uskladiti:

• položaj kanalice
• raspored podnih pločica
• položaj fuga
• pravac pada poda
• položaj kanalizacione cevi
• visinu košuljice
• završni nivo rešetke
• pristup unutrašnjim komponentama

Završna rešetka mora ostati uklonjiva nakon završetka svih građevinskih i keramičarskih radova.

Pad poda prema kanalici

Pod tuš prostora mora biti izveden sa pravilnim padom kako bi voda bez zadržavanja dolazila do kanalice.

Prilikom izvođenja pada potrebno je voditi računa o:

• položaju kanalice
• širini i dubini tuš zone
• formatu podnih pločica
• položaju fuga
• završnom nivou rešetke
• ravnomernom usmeravanju vode
• sprečavanju stvaranja udubljenja
• pravilnom spoju pločica i kanalice

Nepravilan pad može dovesti do zadržavanja vode čak i kada kanalica i kanalizaciona instalacija imaju dovoljan kapacitet.

Održavanje završne rešetke

Uska metalna rešetka treba redovno da se čisti kako bi se uklonili kamenac, sapunica i tragovi osušene vode.

Preporučeni postupak:

• ukloniti završnu rešetku
• isprati je mlakom vodom
• naneti blago pH neutralno sredstvo
• obrisati mekom krpom
• očistiti donju stranu
• isprati čistom vodom
• osušiti mikrofiber krpom
• pravilno vratiti rešetku

Ne treba koristiti čeličnu vunu, metalne sunđere, abrazivne praškove, jake kiseline ili agresivna sredstva na bazi hlora.

Održavanje unutrašnjih komponenti

Pored završne rešetke potrebno je periodično očistiti rešetku za dlake, unutrašnjost kanalice i sifonsku bazu.

Preporučeni postupak:

• ukloniti završnu rešetku
• izvaditi rešetku za dlake
• ukloniti kosu i krupnije nečistoće
• isprati uklonjive elemente
• očistiti unutrašnjost kanalice
• proveriti prolaz prema odvodu
• isprati sistem čistom vodom
• pravilno vratiti sve komponente
• proveriti brzinu odvodnjavanja

Redovno održavanje doprinosi očuvanju protoka i smanjuje mogućnost pojave neprijatnih mirisa.

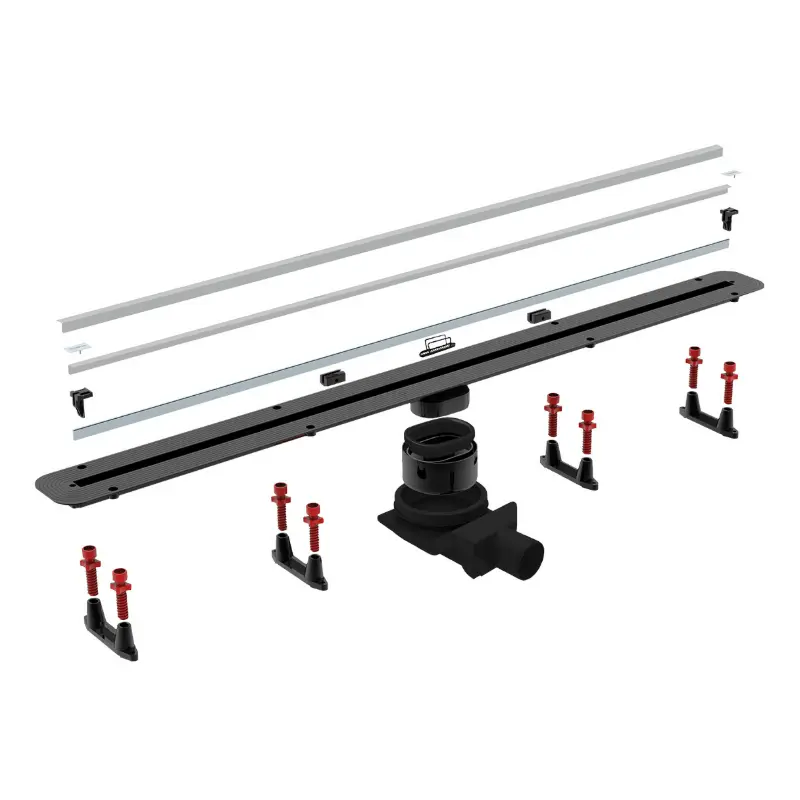

Sadržaj isporuke

Artikal obuhvata:

• Peštan Confluo Premium Slim Line kanalicu
• telo kanalice nominalne dužine 950 mm
• usku rešetku od nerđajućeg čelika
• metalnu dekorativnu ploču
• nosače završne rešetke
• ultra nisku S sifonsku bazu
• reducir za linijsku kanalicu
• horizontalni priključak DN 50
• zaštitnu zaptivnu gumu
• rešetku za dlake i nečistoće
• nivelacione nogice
• set za podešavanje visine
• elemente za nivelisanje keramike
• pribor za povezivanje sa hidroizolacijom
• montažne komponente

Osnovni sklop sa metalnom rešetkom, nosačima, odvodnim telom, reducirom, zaštitnom gumom, ultra niskom S bazom i priključkom Ø50 prikazan je u dokumentaciji proizvođača.

Artikal ne obuhvata:

• kanalizacionu cev
• košuljicu
• kompletan hidroizolacioni premaz
• podne pločice
• lepak za pločice
• fug masu
• sanitarni silikon
• ostali građevinski materijal
