Peštan Confluo Premium Wall zidna tuš kanalica 13100060

Zidna tuš kanalica za tuš prostor u nivou poda

Peštan Confluo Premium Wall 13100060 je kompletan zidni sistem za odvodnjavanje tuš prostora bez klasične tuš kade. Kanalica se postavlja uz zid, dok se voda preko pada podnih pločica usmerava prema odvodnom otvoru koji se nalazi neposredno iznad nivoa poda.

Zidna konstrukcija razlikuje ovaj model od standardnih linijskih kanalica koje se postavljaju unutar poda. Na završnoj podnoj površini nema dugačke metalne rešetke, pa je moguće izvesti jednostavniji raspored podnih pločica i pad u jednom pravcu prema zidu.

Šifra 13100060 odnosi se na model Peštan Confluo Wall Drain, poznat i kao Confluo Premium Wall. Proizvođačka dokumentacija navodi minimalnu visinu ugradnje od 56 mm, protok do 48 l/min, horizontalni izlaz DN 50 i zidnu rešetku dimenzija 311 × 74 mm.

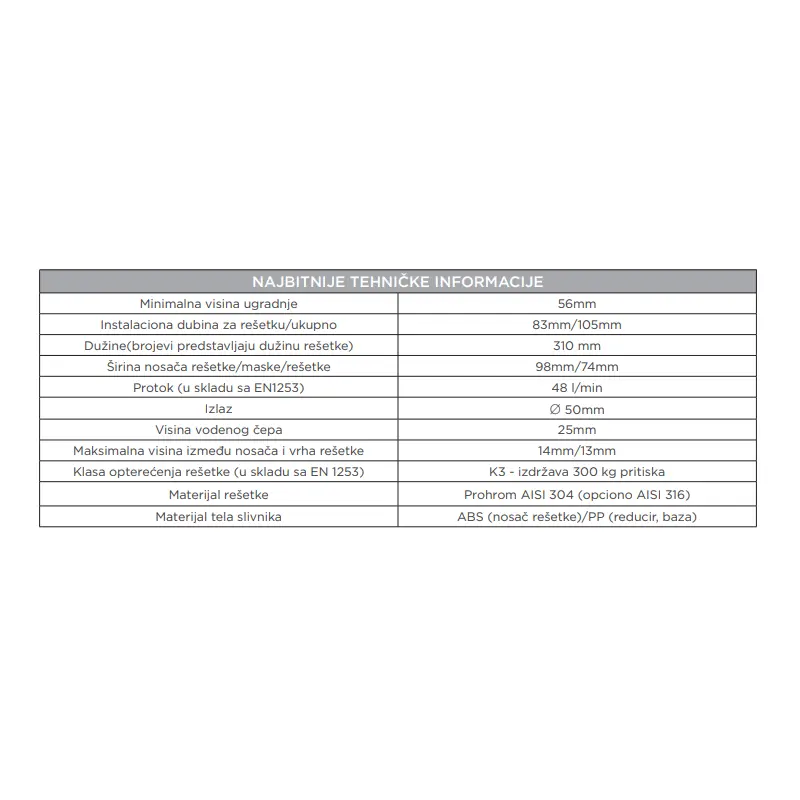

Šifra artikla 13100060

Ovaj opis odnosi se na proizvod sa sledećim osnovnim podacima:

• Proizvođač: Peštan
• Brend: Confluo
• Serija: Premium Wall
• Naziv: Confluo Wall Drain
• Šifra artikla: 13100060
• Tip odvoda: zidni slivnik za tuš
• Priključak: DN 50
• Minimalna visina ugradnje: 56 mm
• Maksimalni protok: 48 l/min
• Materijal rešetke: nerđajući čelik

Isti artikal nalazi se u ponudi ITIM-a pod nazivom Peštan zidna kanalica Confluo 13100060.

Zidna ugradnja umesto klasične podne kanalice

Kod ovog modela završna rešetka nalazi se u donjoj zoni zida, neposredno uz pod tuš prostora. Voda se preko pravilno izvedenog pada usmerava ka zidu i ulazi u kanalicu kroz horizontalni otvor.

Takva konstrukcija omogućava:

• vizuelno čistiju podnu površinu
• pad poda u jednom pravcu
• manje presecanja podnih pločica
• jednostavnije uklapanje velikih formata keramike
• diskretno pozicioniranje odvodne zone
• pristup sifonskom delu preko uklonjive zidne rešetke
• primenu u walk-in tuševima
• primenu u kupatilima sa ugradnim vodokotlićem

Peštan ovaj model posebno navodi kao pogodan za renoviranje i kupatila sa ugradnim vodokotlićima.

Završna rešetka dimenzija 311 × 74 mm

Metalna završna rešetka ima dužinu od 311 mm i visinu od 74 mm. Postavlja se u donjoj zoni zida, iznad linije poda.

Dimenzije završnog elementa omogućavaju:

• kompaktno uklapanje u zidnu keramiku
• diskretan izgled odvodne zone
• pristup unutrašnjim komponentama
• uklanjanje rešetke radi čišćenja
• kombinovanje sa različitim formatima zidnih pločica
• postavljanje u užim i širim tuš zonama

Pre keramičarskih radova potrebno je precizno odrediti položaj rešetke u odnosu na završni nivo poda i raspored zidnih pločica.

Rešetka od nerđajućeg čelika AISI 304

Završna rešetka izrađena je od nerđajućeg čelika AISI 304, dok proizvođač kao opciju navodi i čelik AISI 316.

Nerđajući čelik omogućava:

• otpornost na vlagu
• stabilnu završnu konstrukciju
• jednostavno održavanje
• higijensku površinu
• uklanjanje tragova vode i sapunice
• uklapanje sa hromiranom i inox opremom
• primenu u mokrim sanitarnim prostorima
• dugotrajnu upotrebu uz pravilno čišćenje

Metalna rešetka može se kombinovati sa hromiranim slavinama, usponskim tuševima, tuš ružama, tuš ručicama, profilima tuš kabine i drugom metalnom kupatilskom opremom.

Telo od polipropilena i nosač od ABS plastike

Telo kanalice, reducir i sifonska baza izrađeni su od polipropilena, dok je nosač završne rešetke izrađen od ABS plastike.

Ovakva konstrukcija omogućava:

• otpornost na vlagu
• precizno oblikovanje odvodnih kanala
• kompaktnu ugradnu visinu
• manju ukupnu masu proizvoda
• jednostavnije pozicioniranje
• podešavanje položaja završne rešetke
• pristup unutrašnjim komponentama
• povezivanje sa horizontalnim odvodom

Telo slivnika mora biti pravilno oslonjeno, nivelisano i učvršćeno pre zatvaranja zida i izvođenja završnih podnih slojeva.

Minimalna ugradna visina 56 mm

Minimalna ugradna visina iznosi 56 mm. Niska konstrukcija omogućava primenu u kupatilima u kojima je raspoloživa dubina poda ograničena.

Prilikom proračuna ukupne visine treba uračunati:

• noseću podlogu
• položaj kanalizacione cevi
• telo sifonske baze
• priključak DN 50
• sloj košuljice
• hidroizolacioni sistem
• lepak za podne pločice
• debljinu keramike
• potreban pad poda
• završni nivo poda u ostatku kupatila

Minimalna visina proizvoda ne predstavlja ukupnu visinu kompletne završene podne konstrukcije.

Pogodna za renoviranje kupatila

Kompaktna ugradna visina i zidni položaj odvoda omogućavaju primenu tokom renoviranja postojećih kupatila, naročito kada je poželjno zadržati što niži završni nivo poda.

Pre izbora kanalice potrebno je proveriti:

• visinu postojeće kanalizacione cevi
• raspoloživu dubinu poda
• mogućnost izvođenja pada cevi
• položaj zida za ugradnju slivnika
• debljinu zidne obloge
• položaj ugradnog vodokotlića
• raspored instalacija unutar zida
• završni nivo podnih pločica
• prostor potreban za hidroizolaciju

Kanalica je posebno prilagođena kupatilima sa ugradnim vodokotlićem jer se može uklopiti u obloženi instalacioni zid.

Ugradna dubina 82 odnosno 102 mm

Tehnička dokumentacija navodi dubinu nosača rešetke od 82 mm i ukupnu ugradnu dubinu od 102 mm.

Ove mere treba uzeti u obzir prilikom planiranja:

• debljine instalacionog zida
• položaja zidne potkonstrukcije
• obloge ugradnog vodokotlića
• prostora iza zidnih pločica
• priključka kanalizacione cevi
• položaja sifonske baze
• završnog nivoa rešetke
• servisnog pristupa unutrašnjim delovima

Pre montaže potrebno je proveriti da zidna konstrukcija ima dovoljnu dubinu za smeštaj kompletnog odvodnog sistema.

Horizontalni priključak DN 50

Peštan Confluo Wall Drain ima jedan horizontalni odvodni priključak prečnika DN 50 i nema dodatne bočne ulaze.

Pre zatvaranja konstrukcije potrebno je proveriti:

• prečnik kanalizacione cevi
• smer odvodne instalacije
• pad cevi prema vertikali
• nepropusnost spojeva
• položaj sifonske baze
• stabilnost kompletnog tela
• pristup unutrašnjim komponentama
• brzinu odvoda vode

Pre izvođenja hidroizolacije, oblaganja zida i postavljanja pločica preporučuje se testiranje svih spojeva puštanjem vode.

Maksimalni protok 48 l/min

Maksimalni protok kanalice iznosi 48 litara u minuti, odnosno približno 0,8 litara u sekundi, prema ispitivanju u skladu sa standardom EN 1253.

Konačan kapacitet ugrađenog sistema zavisi od:

• pravilne montaže
• pada podnih pločica
• prečnika odvodne cevi
• pada kanalizacione instalacije
• čistoće završnog otvora
• čistoće rešetke za dlake
• čistoće sifonske baze
• ukupnog protoka tuš opreme
• redovnog održavanja

Kod velikih tuš ruža ili sistema sa više izlaza koji mogu raditi istovremeno potrebno je proveriti njihov zbirni protok.

Samočisteća S baza sa rotacijom od 360°

Kanalica koristi ultra nisku samočisteću S bazu koja se može rotirati za 360°. Rotirajuća konstrukcija omogućava usmeravanje horizontalnog priključka prema položaju kanalizacione cevi.

Prednosti rotirajuće baze:

• prilagođavanje pravcu kanalizacione cevi
• lakše povezivanje sa postojećom instalacijom
• smanjenje broja dodatnih kolena
• jednostavnija montaža u instalacionom zidu
• prilagođavanje uslovima na gradilištu
• lakše pozicioniranje u odnosu na ugradni vodokotlić

Nakon podešavanja baze potrebno je proveriti stabilnost i nepropusnost spojeva.

Vodeni zatvarač visine 25 mm

Sifonska baza ima vodeni zatvarač visine 25 mm. Njegova funkcija je sprečavanje prolaska neprijatnih mirisa iz kanalizacione instalacije u prostor kupatila.

Pravilan rad vodenog zatvarača zavisi od:

• pravilnog sastavljanja sifonskih elemenata
• dovoljne količine vode
• redovnog korišćenja tuša
• čistoće unutrašnjih komponenti
• pravilnog položaja sifonske baze
• nepropusnosti odvodne instalacije

Kod tuš prostora koji se duže ne koriste voda iz sifona može ispariti. Povremenim puštanjem vode ponovo se formira vodena barijera.

ALS sistem za odvod sekundarne vode

Kanalica ima ALS sistem, odnosno sistem za odvod sekundarne vode. Njegova funkcija je da prihvati i odvede vlagu ili vodu koja dospe ispod završnog sloja keramike, čime se smanjuje rizik od njenog zadržavanja oko tela slivnika.

ALS sistem doprinosi:

• odvođenju sekundarne vode
• zaštiti zone oko kanalice
• smanjenju zadržavanja vlage
• pouzdanijem povezivanju sa hidroizolacijom
• funkcionalnosti kompletnog odvodnog sistema
• dugotrajnosti pravilno izvedene tuš zone

ALS sistem ne zamenjuje pravilno izvedenu hidroizolaciju zida i poda.

Visinski podesiv reducir

U sistemu se nalazi visinski podesiv reducir za zidni slivnik. On omogućava usklađivanje položaja rešetke sa završnim nivoom poda i debljinom zidne keramike.

Podešavanje omogućava:

• precizno pozicioniranje završne rešetke
• usklađivanje sa visinom poda
• prilagođavanje debljini keramike
• prilagođavanje debljini lepka
• korekciju položaja pre završnih radova
• pravilno formiranje otvora uz pod

Podešavanje treba završiti pre postavljanja hidroizolacije i završne keramike.

Maksimalna debljina keramike

Tehnička dokumentacija navodi maksimalnu konstrukcionu debljinu keramike između nosača i završne rešetke:

• Horizontalna keramika: do 14 mm bez lepka
• Vertikalna keramika: do 13 mm bez lepka

Ove vrednosti odnose se na konstrukcionu debljinu bez sloja lepka, pa je prilikom montaže potrebno uračunati i stvarnu debljinu vezivnog materijala.

Nivelacione nogice

Kanalica ima elemente za podešavanje visine i nagiba. Oni omogućavaju stabilno pozicioniranje tela tokom montaže i precizno usklađivanje sa završnim nivoom poda.

Tokom montaže potrebno je proveriti:

• visinu kanalice
• položaj u odnosu na pod
• položaj u odnosu na zid
• stabilnost oslonaca
• pravac priključka DN 50
• pad odvodne cevi
• visinu završne rešetke
• položaj okolne keramike

Nakon podešavanja telo kanalice treba stabilizovati kako ne bi došlo do pomeranja tokom građevinskih radova.

Pad poda prema zidu

Kod zidne kanalice pod tuš prostora najčešće se izvodi sa padom u jednom pravcu prema zidu. Na taj način mogu se koristiti veći formati podnih pločica sa manjim brojem rezova.

Prilikom izvođenja pada potrebno je voditi računa o:

• položaju odvodnog otvora
• dužini i širini tuš prostora
• završnom nivou rešetke
• formatu podne keramike
• ravnomernom usmeravanju vode
• sprečavanju stvaranja udubljenja
• spoju poda i zida
• položaju staklene tuš pregrade

Nepravilan pad može dovesti do zadržavanja vode iako kanalica ima dovoljan kapacitet odvoda.

Hidroizolacija poda i zida

Kod zidnog slivnika posebno je važno pravilno povezivanje hidroizolacije poda, zida i tela kanalice.

Hidroizolacioni sistem treba da obuhvati:

• pod tuš prostora
• zid u koji se kanalica ugrađuje
• spoj poda i zida
• prostor oko nosača rešetke
• prodore instalacija
• uglove tuš prostora
• spoj kanalice i košuljice
• zonu oko ALS sistema
• sve kritične tačke mokre zone

Pre postavljanja pločica potrebno je proveriti kontinuitet i nepropusnost kompletnog hidroizolacionog sloja.

Ugradnja uz ugradni vodokotlić

Confluo Premium Wall može se koristiti u kupatilima u kojima se uz tuš prostor nalazi obloženi instalacioni zid sa ugradnim vodokotlićem.

Pre montaže potrebno je uskladiti:

• položaj metalnog okvira vodokotlića
• instalacije dovoda vode
• odvod WC šolje
• priključak kanalice DN 50
• položaj zidne potkonstrukcije
• dubinu obloge
• položaj revizionog otvora
• završni raspored pločica
• pristup kanalici radi održavanja

Kanalica ne sme ometati elemente ugradnog vodokotlića, revizioni otvor ili noseću konstrukciju konzolne WC šolje.

Rešetka za dlake i nečistoće

U unutrašnjosti kanalice nalazi se uklonjiva rešetka za dlake koja zadržava kosu i krupnije nečistoće pre ulaska u sifonsku bazu i kanalizacionu cev.

Rešetku treba redovno:

• izvaditi iz kanalice
• ukloniti kosu
• isprati mlakom vodom
• očistiti ostatke sapunice
• proveriti njeno stanje
• vratiti je u pravilan položaj

Redovno održavanje doprinosi očuvanju protoka i smanjuje rizik od začepljenja.

Čišćenje metalne rešetke

Završnu rešetku od nerđajućeg čelika treba redovno održavati kako bi se uklonili kamenac, tragovi vode i ostaci sapunice.

Preporučeni postupak:

• ukloniti završnu rešetku
• isprati je mlakom vodom
• naneti blago pH neutralno sredstvo
• obrisati mekom krpom
• očistiti unutrašnju stranu
• isprati čistom vodom
• osušiti mikrofiber krpom
• pravilno vratiti rešetku

Ne treba koristiti čeličnu vunu, metalne sunđere, abrazivne praškove, jake kiseline ili agresivna sredstva sa visokim sadržajem hlora.

Održavanje sifonskog dela

Pored završne rešetke potrebno je redovno održavati unutrašnji kanal, rešetku za dlake i sifonsku bazu.

Postupak održavanja:

• ukloniti metalnu rešetku
• izvaditi rešetku za dlake
• ukloniti kosu i nečistoće
• isprati dostupne komponente
• očistiti unutrašnjost slivnika
• proveriti prolaz prema odvodnoj cevi
• isprati sistem čistom vodom
• vratiti sve komponente
• proveriti brzinu odvodnjavanja

Redovno održavanje smanjuje mogućnost usporenog odvoda i pojave neprijatnih mirisa.

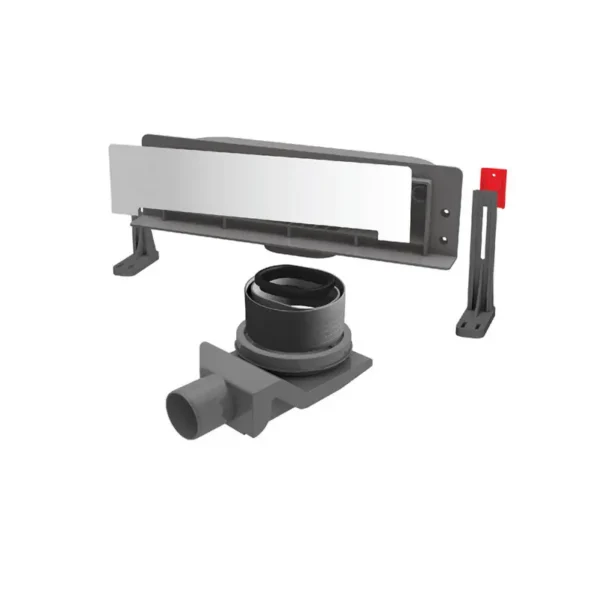

Sadržaj isporuke

Artikal obuhvata:

• Peštan Confluo Premium Wall zidnu kanalicu
• telo zidnog slivnika
• nosač završne rešetke
• rešetku od nerđajućeg čelika
• samočisteću S sifonsku bazu
• horizontalni priključak DN 50
• visinski podesiv reducir
• vodeni zatvarač
• ALS sistem za sekundarnu vodu
• rešetku za dlake
• elemente za podešavanje visine
• elemente za podešavanje nagiba
• funkcionalne zaptivne komponente

Proizvođačka dokumentacija potvrđuje završnu rešetku, ABS nosač, PP reducir i bazu, horizontalni priključak DN 50, vodeni zatvarač i nivelacione elemente.

Artikal ne obuhvata:

• kanalizacionu cev
• zidnu potkonstrukciju
• košuljicu
• hidroizolacioni materijal
• hidroizolacione trake
• zidne i podne pločice
• lepak za pločice
• fug masu
• sanitarni silikon
• ostali građevinski materijal
