Opis

Peštan Confluo Primo Compact Line tuš kanalica 45 cm crna mat 13702522

Kompaktna tuš kanalica za manje tuš prostore

Peštan Confluo Primo Compact Line 13702522 je kompletna linijska tuš kanalica namenjena za prikupljanje i odvođenje vode iz tuš prostora izvedenih u nivou poda. Ugrađuje se u podnu konstrukciju, dok crna mat rešetka ostaje vidljiva kao završni deo odvodnog sistema.

Nominalna dužina od 450 mm čini ovaj model pogodnim za manja kupatila, kompaktne tuš kabine i prostore u kojima nije moguće postaviti dužu tuš kanalicu. Proizvod pripada Confluo Primo Compact Line seriji, koju karakterišu niska ugradna visina, priključak DN 50 i protok do 48 l/min.

Crna mat završna obrada omogućava usklađivanje kanalice sa crnim slavinama, profilima tuš kabine, usponskim tuševima, tuš ružama, tuš ručicama i kupatilskom galanterijom.

Šifra artikla 13702522

Ovaj opis odnosi se na Peštan Confluo Primo Compact Line tuš kanalicu sa crnom mat završnom rešetkom.

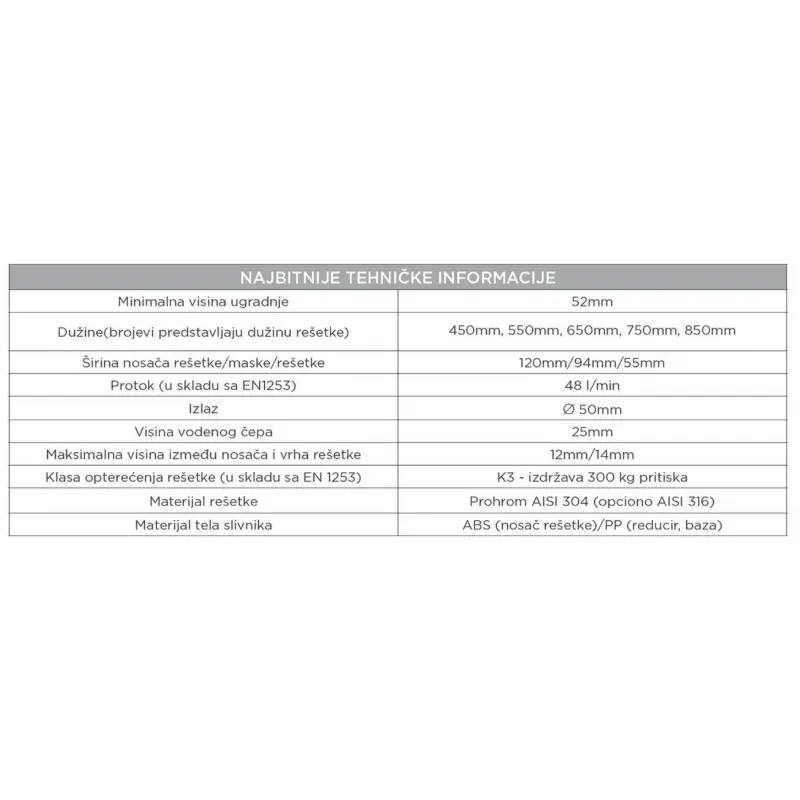

Osnovni podaci:

• Proizvođač: Peštan
• Brend: Confluo
• Serija: Primo Compact Line
• Šifra artikla: 13702522
• Nominalna dužina: 450 mm
• Boja: crna
• Površina: mat
• Minimalna ugradna visina: 52 mm
• Odvodni priključak: DN 50
• Maksimalni protok: do 48 l/min

Šifra 13702522 označava crnu mat varijantu Confluo Primo Compact Line kanalice nominalne dužine 450 mm.

Nominalna dužina 450 mm

Nominalna dužina kanalice iznosi 450 mm, odnosno 45 cm. Ovo je najkompaktnija dimenzija u seriji crnih Confluo Primo Compact Line kanalica i namenjena je prvenstveno manjim tuš zonama.

Pre ugradnje potrebno je uskladiti kanalicu sa:

• širinom tuš prostora
• položajem zidova
• rasporedom podnih pločica
• položajem fuga
• pravcem kanalizacione cevi
• završnim nivoom poda
• padom pločica prema kanalici
• raspoloživom dubinom podne konstrukcije
• hidroizolacionim sistemom

Nominalna mera od 450 mm odnosi se na veličinu proizvoda prema oznaci proizvođača. Pri pripremi prostora treba proveriti kompletne tehničke dimenzije tela, nosača i odvodnog priključka.

Pogodna za mala kupatila

Dužina od 45 cm omogućava postavljanje u tuš prostorima u kojima nema dovoljno širine za kanalice od 55, 65, 75 ili 85 cm.

Može se koristiti u:

• manjim kupatilima
• kompaktnim tuš kabinama
• gostinskim kupatilima
• apartmanima
• hotelskim kupatilima
• kupatilima tokom renoviranja
• tuš zonama nepravilnog oblika
• prostorima sa ograničenim rasporedom instalacija

Konačan položaj kanalice treba odrediti pre izvođenja kanalizacije, košuljice i hidroizolacije.

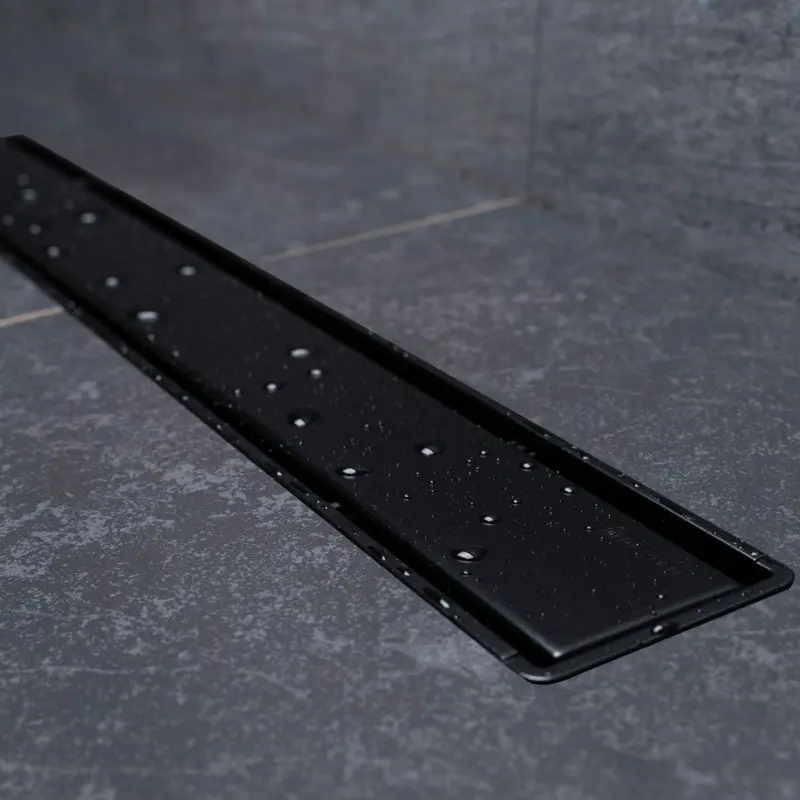

Crna mat završna rešetka

Kanalica se isporučuje sa završnom rešetkom u crnoj mat boji. Rešetka formira vidljivu odvodnu liniju u podu i može se kombinovati sa drugim crnim elementima kupatilske opreme.

Crna mat rešetka može se uskladiti sa:

• crnim slavinama za tuš
• crnim usponskim tuševima
• crnim tuš ružama
• crnim tuš ručicama
• crnim profilima tuš kabine
• crnim držačima i policama
• tamnim podnim pločicama
• svetlim pločicama sa kontrastnim detaljima
• pločicama u imitaciji kamena
• pločicama u imitaciji betona

Na crnim površinama tragovi kamenca i osušene vode mogu biti uočljiviji, pa se preporučuje redovno ispiranje i brisanje rešetke mekom krpom.

Rešetka od nerđajućeg čelika

Vidljiva rešetka izrađena je od nerđajućeg čelika sa crnom mat završnom obradom. Metalna konstrukcija prilagođena je redovnom kontaktu sa vodom u tuš prostoru.

Karakteristike rešetke:

• otpornost na vlagu
• stabilna metalna konstrukcija
• uklonjiva izvedba
• jednostavan pristup unutrašnjosti kanalice
• mogućnost redovnog čišćenja
• primena u mokrim sanitarnim prostorima
• uklapanje sa crnom kupatilskom opremom
• ravna završna površina

Za održavanje treba koristiti blaga sredstva bez abrazivnih čestica.

Minimalna ugradna visina 52 mm

Confluo Primo Compact Line ima minimalnu ugradnu visinu od 52 mm. Niska konstrukcija pogodna je za renoviranje i za podove u kojima nije moguće obezbediti veću dubinu za standardnu kanalicu.

Prilikom proračuna konačne visine potrebno je uzeti u obzir:

• noseću podlogu
• položaj kanalizacione cevi
• visinu tela kanalice
• elemente za nivelaciju
• debljinu košuljice
• hidroizolacioni sloj
• lepak za pločice
• debljinu podnih pločica
• potreban pad poda

Minimalna visina proizvoda ne predstavlja ukupnu visinu svih slojeva podne konstrukcije.

Niska konstrukcija za renoviranje

Kod renoviranja kupatila često nije moguće značajno povećati visinu poda. Zbog toga kanalica sa minimalnom ugradnom visinom od 52 mm može olakšati planiranje tuš prostora u nivou poda.

Pre izbora treba proveriti:

• visinu postojeće kanalizacione cevi
• mogućnost postizanja potrebnog pada
• debljinu nove košuljice
• završni nivo u odnosu na ostatak kupatila
• položaj vrata
• mogućnost povezivanja priključka DN 50
• prostor za hidroizolaciju
• položaj završne rešetke

Niska visina kanalice ne može da nadoknadi nedovoljan pad kanalizacione cevi.

Horizontalni odvodni priključak DN 50

Peštan Confluo Primo Compact Line ima horizontalni odvodni priključak nominalnog prečnika DN 50. Priključak se povezuje sa odgovarajućom kanalizacionom cevi.

Pre zatvaranja podne konstrukcije potrebno je proveriti:

• prečnik kanalizacione cevi
• pravac odvodnog priključka
• pad odvodne instalacije
• nepropusnost spojeva
• položaj sifonske baze
• stabilnost tela kanalice
• završnu visinu rešetke
• protok vode kroz sistem

Odvodna cev ne treba da bude postavljena pod naprezanjem koje bi moglo da pomeri ili deformiše telo kanalice.

Maksimalni protok do 48 l/min

Peštan za Confluo Compact Line navodi maksimalni kapacitet odvoda do 48 litara u minuti, odnosno približno 0,8 l/s.

Konačan protok zavisi od:

• pravilne ugradnje kanalice
• pada podnih pločica
• prečnika odvodne cevi
• pada kanalizacione instalacije
• čistoće rešetke za dlake
• čistoće sifonske baze
• pravilnog sastavljanja komponenti
• količine vode iz tuš sistema
• redovnog održavanja

Kod tuš sistema sa velikom tuš ružom ili više izlaza koji mogu raditi istovremeno potrebno je proveriti njihov zbirni protok.

Samočisteća S baza

Confluo Primo Compact Line koristi samočisteću S bazu oblikovanu tako da usmerava protok vode prema odvodnoj cevi i smanjuje zadržavanje nečistoća u sifonskom delu.

Samočisteća konstrukcija doprinosi:

• usmerenom protoku vode
• smanjenom zadržavanju naslaga
• lakšem ispiranju unutrašnjosti
• jednostavnijem održavanju
• kompaktnim dimenzijama
• niskoj ugradnoj visini
• stabilnom odvođenju vode prema cevi

Samočisteća baza ne uklanja potrebu za povremenim ručnim čišćenjem dostupnih elemenata.

Rotacija baze za 360°

Sifonska baza može da se rotira za 360°, što omogućava usmeravanje horizontalnog priključka prema položaju kanalizacione cevi.

Rotirajuća konstrukcija olakšava:

• povezivanje sa postojećom kanalizacijom
• prilagođavanje pravcu odvodne cevi
• smanjenje potrebe za dodatnim kolenima
• postavljanje kanalice uz zid
• postavljanje unutar tuš površine
• prilagođavanje uslovima na gradilištu

Nakon određivanja položaja potrebno je proveriti stabilnost baze i nepropusnost svih spojeva.

Vodeni zatvarač

Sifonska baza formira vodeni zatvarač koji sprečava prolazak neprijatnih mirisa iz kanalizacione instalacije u kupatilo.

Pravilan rad vodenog zatvarača zavisi od:

• pravilnog sastavljanja sifona
• dovoljne količine vode
• redovnog korišćenja tuša
• čistoće unutrašnjih delova
• pravilnog položaja baze
• nepropusnosti odvodnog sistema

Kod tuš prostora koji se dugo ne koriste voda iz sifona može ispariti. U tom slučaju treba pustiti vodu kroz kanalicu kako bi se vodeni zatvarač ponovo formirao.

Rešetka za dlake

U kanalici se nalazi uklonjiva rešetka za dlake koja zadržava kosu i krupnije nečistoće pre njihovog ulaska u sifonsku bazu i kanalizacionu cev.

Rešetku za dlake treba redovno:

• izvaditi iz kanalice
• ukloniti nakupljenu kosu
• isprati mlakom vodom
• očistiti ostatke sapunice
• proveriti da nije oštećena
• vratiti u odgovarajući položaj

Redovno čišćenje pomaže u očuvanju protoka i smanjuje mogućnost nastanka začepljenja.

Podešavanje visine kanalice

Elementi za nivelaciju omogućavaju podešavanje visine i položaja kanalice pre izvođenja košuljice.

Tokom montaže potrebno je proveriti:

• uzdužnu nivelaciju
• poprečni položaj
• visinu budućih podnih pločica
• položaj u odnosu na zid
• stabilnost oslonaca
• pravac odvodnog priključka
• pad poda prema kanalici
• završni nivo crne rešetke

Kanalicu treba stabilizovati tako da tokom izvođenja košuljice ne dođe do pomeranja.

Ugradnja uz zid

Kanalica se može postaviti uz zid tuš prostora. Kod takve montaže pod se najčešće izvodi sa padom u jednom pravcu prema odvodnoj liniji.

Pri ugradnji uz zid treba pravilno uskladiti:

• razmak kanalice od zida
• spoj zida i poda
• hidroizolaciju ugla
• debljinu zidnih pločica
• završnu obradu podnih pločica
• položaj fuga
• pad poda
• pristup rešetki radi čišćenja

Posebnu pažnju treba posvetiti hidroizolaciji spoja zida, poda i tela kanalice.

Ugradnja unutar tuš površine

Kanalica se može postaviti i unutar površine za tuširanje. U tom slučaju podne pločice treba izvesti sa odgovarajućim padom prema kanalici sa jedne ili više strana.

Potrebno je uskladiti:

• položaj kanalice
• raspored pločica
• položaj fuga
• pravac pada poda
• položaj kanalizacione cevi
• visinu košuljice
• završni nivo rešetke
• pristup radi održavanja

Završna rešetka mora ostati uklonjiva nakon završetka keramičarskih radova.

Hidroizolacija tuš prostora

Kanalica mora biti pravilno povezana sa hidroizolacionim sistemom poda. Hidroizolacija sprečava prodor vode u košuljicu i okolnu konstrukciju.

Potrebno je obraditi:

• prostor oko tela kanalice
• spoj kanalice i košuljice
• spoj zida i poda
• uglove tuš prostora
• prodore instalacija
• površinu ispod podnih pločica
• završne spojeve uz kanalicu
• sve kritične tačke mokre zone

Pre postavljanja keramike potrebno je proveriti kontinuitet i nepropusnost hidroizolacionog sloja.

Usklađivanje sa podnim pločicama

Kanalica dužine 45 cm može se kombinovati sa različitim formatima i dezenima podnih pločica.

Prilikom planiranja rasporeda treba uzeti u obzir:

• nominalnu dužinu kanalice
• ukupne spoljne dimenzije tela
• širinu vidljive rešetke
• položaj fuga
• pad pločica prema kanalici
• završni spoj uz metalnu ivicu
• boju i dezen pločica
• mogućnost uklanjanja rešetke
• pristup unutrašnjosti kanalice

Lepak, fug masa i sanitarni silikon ne smeju blokirati uklanjanje završne rešetke.

Čišćenje crne mat rešetke

Crnu mat površinu treba redovno čistiti kako bi se uklonili kamenac, sapunica, ostaci kozmetičkih proizvoda i tragovi osušene vode.

Preporučeni postupak:

• ukloniti završnu rešetku
• isprati je mlakom vodom
• naneti blago pH neutralno sredstvo
• obrisati površinu mekom krpom
• očistiti donju stranu rešetke
• isprati čistom vodom
• osušiti mikrofiber krpom
• pravilno vratiti rešetku

Redovno sušenje smanjuje stvaranje belih tragova kamenca na crnoj mat površini.

Održavanje unutrašnjih komponenti

Pored završne rešetke potrebno je održavati rešetku za dlake, telo kanalice i sifonsku bazu.

Preporučeni postupak:

• ukloniti crnu mat rešetku
• izvaditi rešetku za dlake
• ukloniti kosu i druge nečistoće
• isprati rešetku za dlake
• očistiti unutrašnjost tela
• ukloniti naslage iz sifonske baze
• proveriti prolaz prema odvodnoj cevi
• isprati sistem čistom vodom
• pravilno vratiti sve komponente
• proveriti brzinu odvodnjavanja

Ne treba koristiti agresivna sredstva koja mogu oštetiti crnu završnu obradu, plastične komponente ili zaptivke.

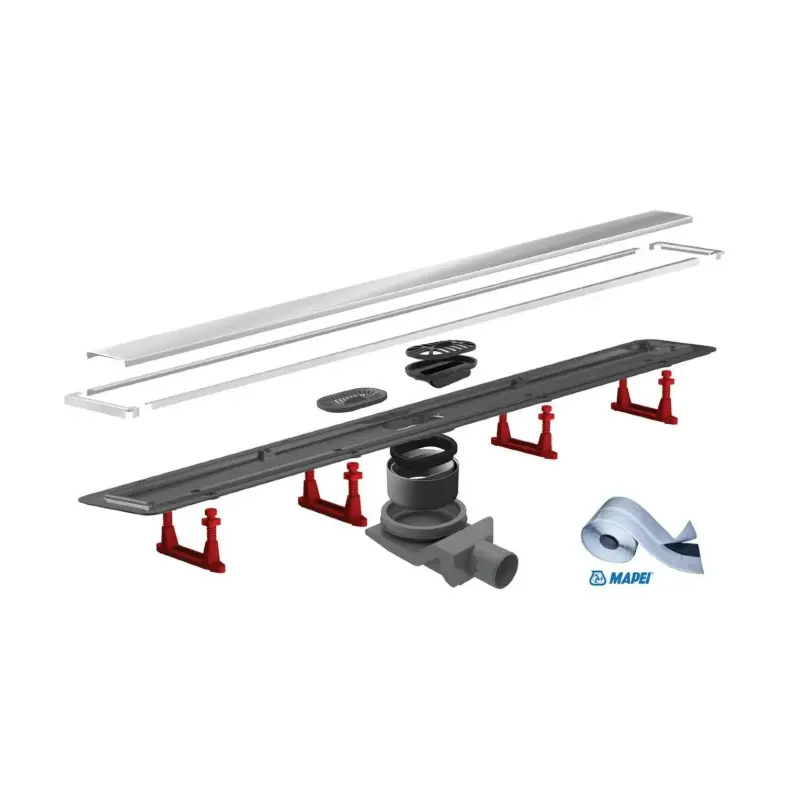

Sadržaj isporuke

Artikal obuhvata:

• Peštan Confluo Primo Compact Line tuš kanalicu
• nominalnu dužinu od 450 mm
• crnu mat završnu rešetku
• nosač završne rešetke
• rešetku za dlake
• samočisteću S bazu
• horizontalni priključak DN 50
• elemente za podešavanje visine
• komponente potrebne za sastavljanje
• šifru artikla 13702522

Artikal ne obuhvata:

• kanalizacionu cev
• hidroizolacioni premaz
• zaptivne trake
• podne pločice
• lepak za pločice
• fug masu
• sanitarni silikon
• ostali građevinski materijal

Kompletna tuš kanalica

Peštan Confluo Primo Compact Line 13702522 isporučuje se kao kompletna tuš kanalica sa telom, završnom rešetkom i sifonskom bazom.

Za završno povezivanje i ugradnju dodatno su potrebni:

• odgovarajuća kanalizaciona cev
• hidroizolacioni sistem
• košuljica
• podne pločice
• lepak
• fug masa
• odgovarajući zaptivni materijal
