Peštan Confluo Primo Compact Line tuš kanalica 55 cm crna mat 13702523

Confluo Primo Compact Line tuš kanalica

Peštan Confluo Primo Compact Line 13702523 je kompletna linijska tuš kanalica namenjena za prikupljanje i odvođenje vode iz tuš prostora bez klasične tuš kade. Ugrađuje se u podnu konstrukciju, dok crna mat rešetka ostaje vidljiva i predstavlja završni deo odvodnog sistema.

Model pripada Confluo Primo Compact Line seriji i ima nominalnu dužinu od 550 mm, odnosno 55 cm. Kompaktna dimenzija pogodna je za manje tuš zone i kupatila u kojima nema prostora za postavljanje duže kanalice.

Crna mat završna obrada omogućava usklađivanje kanalice sa crnim slavinama, profilima tuš kabine, usponskim tuševima, tuš ružama, tuš ručicama i kupatilskom galanterijom.

Šifra artikla 13702523

Ovaj opis odnosi se na Peštan Confluo Primo Compact Line tuš kanalicu sa crnom mat završnom rešetkom.

Osnovni podaci:

• Proizvođač: Peštan
• Brend: Confluo
• Serija: Primo Compact Line
• Šifra artikla: 13702523
• Nominalna dužina: 550 mm
• Boja: crna
• Površina: mat
• Minimalna ugradna visina: 52 mm
• Odvodni priključak: Ø50 mm
• Maksimalni protok: do 48 l/min

Šifra 13702523 označava Confluo Primo Compact Line kanalicu nominalne dužine 550 mm sa crnom mat završnom obradom.

Nominalna dužina 550 mm

Nominalna dužina kanalice iznosi 550 mm, odnosno 55 cm. Ova dimenzija namenjena je manjim i kompaktnim tuš prostorima, kao i kupatilima u kojima raspored sanitarne opreme ograničava raspoloživu širinu za kanalicu.

Pre ugradnje potrebno je uskladiti kanalicu sa:

• širinom tuš prostora
• položajem zidova
• rasporedom podnih pločica
• položajem fuga
• pravcem kanalizacione cevi
• završnim nivoom poda
• padom pločica prema kanalici
• hidroizolacionim sistemom
• raspoloživom ugradnom visinom

Nominalna dužina predstavlja osnovnu veličinu proizvoda. Pri pripremi prostora potrebno je proveriti ukupne spoljne dimenzije tela kanalice sa bočnim ivicama i odvodnim elementima.

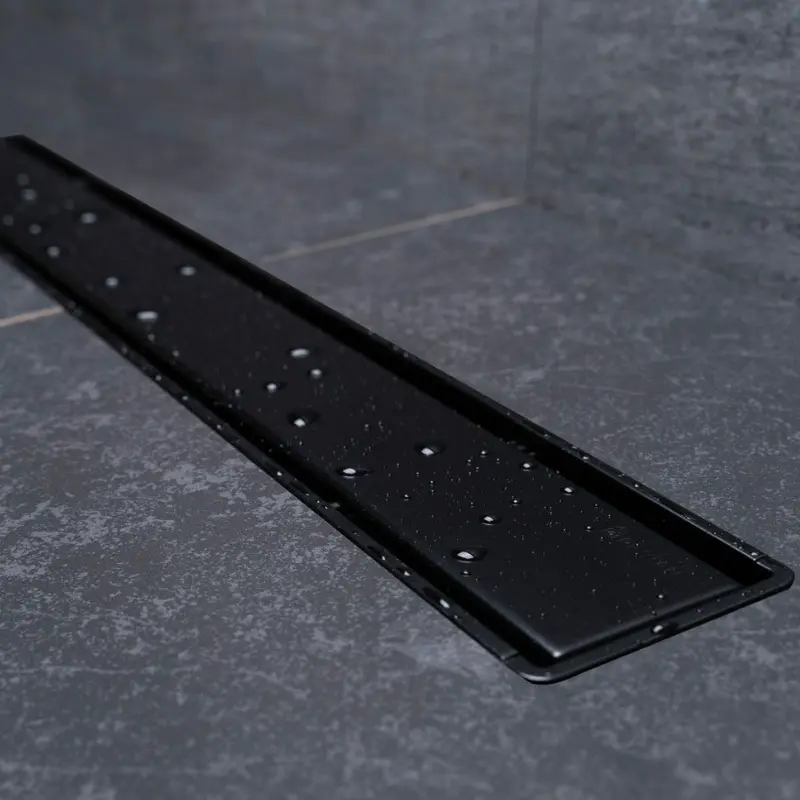

Crna mat rešetka

Tuš kanalica isporučuje se sa završnom rešetkom u crnoj mat boji. Rešetka ostaje vidljiva nakon ugradnje i formira linearan detalj u podu tuš prostora.

Crna mat rešetka može se kombinovati sa:

• crnim slavinama za tuš
• crnim usponskim tuševima
• crnim tuš ružama
• crnim tuš ručicama
• crnim profilima tuš kabine
• crnom kupatilskom galanterijom
• svetlim podnim pločicama
• tamnim pločicama u imitaciji kamena
• pločicama u imitaciji betona
• pločicama velikog formata

Na crnoj površini mogu biti vidljiviji tragovi kamenca i osušene vode. Redovno ispiranje i sušenje mekom krpom pomažu u očuvanju ujednačenog izgleda.

Rešetka od nerđajućeg čelika AISI 304

Završna rešetka izrađena je od nerđajućeg čelika AISI 304 sa crnom mat završnom obradom. Nerđajući čelik pruža stabilnu osnovu za vidljivi deo kanalice i prilagođen je redovnom kontaktu sa vodom.

Karakteristike rešetke:

• otpornost na vlagu
• stabilna metalna konstrukcija
• higijenska površina
• jednostavno održavanje
• mogućnost uklanjanja radi čišćenja
• primena u mokrim prostorima
• uklapanje sa crnom kupatilskom opremom
• dugotrajna upotreba uz pravilno održavanje

Za čišćenje se preporučuju mlaka voda, meka krpa i blago pH neutralno sredstvo.

Telo kanalice od ABS plastike

Telo i nosač završne rešetke izrađeni su od ABS plastike, dok je sifonska baza izrađena od polipropilena. Kombinacija ovih materijala omogućava kompaktnu konstrukciju, nisku ugradnu visinu i precizno oblikovane funkcionalne elemente.

Polimerna konstrukcija omogućava:

• malu ukupnu masu proizvoda
• nisku konstrukciju
• otpornost na vlagu
• jednostavnije pozicioniranje
• precizno povezivanje komponenti
• uklanjanje unutrašnjih elemenata
• pristup radi čišćenja

Telo kanalice mora biti pravilno nivelisano, oslonjeno i stabilizovano pre izvođenja košuljice.

Minimalna ugradna visina 52 mm

Confluo Primo Compact Line odlikuje minimalna ugradna visina od 52 mm. Niska konstrukcija omogućava ugradnju u kupatilima u kojima nema dovoljno prostora za standardne dublje tuš kanalice.

Ova karakteristika posebno je značajna kod:

• renoviranja postojećih kupatila
• stanova sa tankom podnom konstrukcijom
• prostora sa visoko postavljenom odvodnom cevi
• tuš zona u nivou poda
• objekata sa ograničenom dubinom košuljice
• manjih kupatila

Prilikom određivanja ukupne visine poda potrebno je uzeti u obzir:

• noseću podlogu
• položaj kanalizacione cevi
• visinu tela kanalice
• nivelacione nogice
• košuljicu
• hidroizolaciju
• lepak za pločice
• debljinu podnih pločica
• potreban pad poda

Minimalna visina od 52 mm ne predstavlja ukupnu visinu svih slojeva podne konstrukcije.

Horizontalni odvodni priključak Ø50 mm

Peštan Confluo Primo Compact Line kanalica ima horizontalni odvodni priključak prečnika Ø50 mm. Priključak se povezuje sa odgovarajućom kanalizacionom cevi i mora biti postavljen sa potrebnim padom prema glavnom odvodu.

Pre zatvaranja poda potrebno je proveriti:

• prečnik kanalizacione cevi
• pravac odvodnog priključka
• pad kanalizacione instalacije
• nepropusnost svih spojeva
• stabilnost tela kanalice
• završnu visinu rešetke
• protok vode kroz sistem
• položaj sifonske baze

Kanalizaciona cev ne treba da bude postavljena pod naprezanjem koje može pomeriti ili deformisati telo kanalice.

Maksimalni protok do 48 l/min

Maksimalni kapacitet odvoda iznosi do 48 litara u minuti, odnosno približno 0,8 l/s. Kapacitet je potrebno uskladiti sa količinom vode koju proizvode tuš ruža, tuš ručica i ostali izlazi koji mogu raditi istovremeno.

Na konačan protok utiču:

• pravilna ugradnja kanalice
• pad podnih pločica
• prečnik odvodne cevi
• pad kanalizacione instalacije
• čistoća rešetke za dlake
• čistoća sifonske baze
• protok tuš opreme
• pravilno sastavljanje komponenti
• redovno održavanje

Kod tuš sistema sa više istovremenih izlaza potrebno je proveriti njihov zbirni protok.

Vodeni zatvarač visine 25 mm

Sifonska baza formira vodeni zatvarač visine 25 mm. Njegova funkcija je sprečavanje prolaska neprijatnih mirisa iz kanalizacione instalacije u prostor kupatila.

Niži vodeni zatvarač omogućava kompaktnu ugradnu visinu. Kod tuš prostora koji se duže ne koriste voda iz sifona može postepeno ispariti, pa je potrebno povremeno pustiti vodu kroz kanalicu.

Pravilan rad vodenog zatvarača zavisi od:

• pravilnog sastavljanja sifona
• dovoljne količine vode
• redovnog korišćenja tuša
• čistoće unutrašnjih delova
• pravilnog položaja sifonske baze
• nepropusnosti sistema

Samočisteća S baza

Confluo Primo Compact Line koristi samočisteću S bazu oblikovanu tako da protok vode usmerava nečistoće prema odvodnoj cevi i doprinosi ispiranju unutrašnjih površina.

Samočisteća konstrukcija doprinosi:

• pravilnom usmeravanju vode
• smanjenom zadržavanju nečistoća
• lakšem ispiranju baze
• jednostavnijem održavanju
• nesmetanom protoku
• kompaktnoj ugradnoj visini

Samočisteća funkcija ne uklanja potrebu za periodičnim vađenjem i ručnim čišćenjem dostupnih komponenti.

Rotacija baze za 360°

Sifonska baza može se rotirati za 360°, što omogućava usmeravanje horizontalnog odvodnog priključka prema položaju kanalizacione cevi.

Rotirajuća baza olakšava:

• povezivanje sa postojećom instalacijom
• prilagođavanje pravcu kanalizacione cevi
• smanjenje potrebe za dodatnim kolenima
• postavljanje kanalice uz zid
• postavljanje unutar tuš površine
• prilagođavanje stvarnim uslovima u prostoru

Nakon određivanja položaja potrebno je proveriti stabilnost baze i nepropusnost odvodnog spoja.

Rešetka za dlake

U kompletu se nalazi rešetka za dlake namenjena zadržavanju kose i krupnijih nečistoća pre njihovog ulaska u sifonsku bazu i kanalizacionu cev.

Rešetku za dlake treba redovno:

• izvaditi iz kanalice
• očistiti od kose
• isprati mlakom vodom
• ukloniti naslage sapunice
• proveriti da nije oštećena
• vratiti u pravilan položaj

Redovno čišćenje pomaže u očuvanju protoka vode i smanjuje mogućnost začepljenja odvoda.

Nivelacione nogice

Nivelacione nogice omogućavaju podešavanje položaja i visine kanalice pre izvođenja košuljice.

Tokom postavljanja potrebno je proveriti:

• uzdužnu nivelaciju
• poprečni položaj kanalice
• visinu buduće podne obloge
• položaj kanalice u odnosu na zid
• stabilnost svih nogica
• pravac odvodnog priključka
• pad poda prema kanalici
• završni nivo crne rešetke

Nakon nivelisanja kanalicu treba stabilizovati tako da se ne pomera tokom izvođenja građevinskih radova.

Ugradnja uz zid

Kanalica se može postaviti uz zid tuš prostora. Kod ovakve montaže pod se najčešće izvodi sa padom u jednom pravcu prema odvodnoj liniji.

Pri ugradnji uz zid treba uskladiti:

• razmak kanalice od zida
• spoj zida i poda
• položaj hidroizolacije
• debljinu zidnih pločica
• završnu obradu podnih pločica
• položaj fuga
• pravilan pad poda
• pristup rešetki radi čišćenja

Posebnu pažnju treba posvetiti hidroizolaciji ugla između zida i poda.

Ugradnja unutar tuš površine

Peštan Confluo kanalica može se postaviti i unutar površine za tuširanje. U tom slučaju pločice treba postaviti sa odgovarajućim padom prema kanalici sa jedne ili više strana.

Potrebno je uskladiti:

• položaj kanalice
• raspored podnih pločica
• položaj fuga
• pad poda
• položaj odvodne cevi
• visinu košuljice
• završni nivo rešetke
• mogućnost uklanjanja rešetke

Završna rešetka mora ostati dostupna za redovno čišćenje i održavanje.

Hidroizolacija tuš prostora

Tuš kanalica mora biti pravilno povezana sa hidroizolacionim sistemom poda. Hidroizolacija sprečava prodor vode u košuljicu i okolnu građevinsku konstrukciju.

Potrebno je pravilno obraditi:

• prostor oko tela kanalice
• spoj kanalice i košuljice
• spoj zida i poda
• uglove tuš prostora
• prodore instalacija
• površinu ispod podnih pločica
• završne spojeve uz kanalicu
• sve kritične tačke mokre zone

Pre postavljanja pločica treba proveriti kontinuitet i nepropusnost hidroizolacionog sloja.

Usklađivanje sa podnim pločicama

Kanalica nominalne dužine 55 cm može se kombinovati sa različitim formatima i dezenima podnih pločica.

Prilikom planiranja poda treba uzeti u obzir:

• nominalnu dužinu kanalice
• ukupne spoljne dimenzije tela
• širinu vidljive crne rešetke
• položaj fuga
• pad pločica prema odvodu
• završni spoj uz kanalicu
• boju i dezen pločica
• mogućnost uklanjanja rešetke
• pristup unutrašnjosti kanalice

Pločice, lepak, fug masa i sanitarni silikon ne smeju blokirati uklanjanje završne rešetke.

Čišćenje crne mat rešetke

Crnu mat rešetku treba redovno čistiti kako bi se uklonili kamenac, sapunica, ostaci kozmetičkih proizvoda i tragovi osušene vode.

Preporučeni postupak:

• ukloniti završnu rešetku
• isprati je mlakom vodom
• naneti blago pH neutralno sredstvo
• obrisati površinu mekom krpom
• očistiti donju stranu rešetke
• isprati čistom vodom
• osušiti mikrofiber krpom
• pravilno vratiti rešetku

Redovno sušenje smanjuje pojavu belih tragova kamenca na crnoj mat površini.

Održavanje unutrašnjih komponenti

Pored završne rešetke potrebno je održavati rešetku za dlake, telo kanalice i sifonsku bazu.

Preporučeni postupak:

• ukloniti crnu mat rešetku
• izvaditi rešetku za dlake
• ukloniti kosu i krupnije nečistoće
• isprati rešetku za dlake
• očistiti unutrašnjost tela
• ukloniti naslage iz sifonske baze
• proveriti prolaz prema odvodnoj cevi
• isprati sistem čistom vodom
• pravilno vratiti sve komponente
• proveriti brzinu odvodnjavanja

Ne treba koristiti agresivna sredstva koja mogu oštetiti crnu završnu obradu, plastične delove ili zaptivne elemente.

Sadržaj isporuke

Artikal obuhvata:

• Peštan Confluo Primo Compact Line tuš kanalicu
• nominalnu dužinu od 550 mm
• crnu mat završnu rešetku
• nosač završne rešetke
• rešetku za dlake
• nisku samočisteću S bazu
• horizontalni priključak Ø50 mm
• elemente za podešavanje visine
• nivelacione nogice
• komponente potrebne za sastavljanje
• šifru artikla 13702523

Artikal ne obuhvata:

• kanalizacionu cev
• hidroizolacioni premaz
• zaptivne trake
• podne pločice
• lepak za pločice
• fug masu
• sanitarni silikon
• ostali građevinski materijal

Kompletna tuš kanalica

Peštan Confluo Primo Compact Line 13702523 isporučuje se kao kompletna tuš kanalica sa telom, završnom rešetkom i sifonskom bazom. Osnovne funkcionalne komponente nalaze se u kompletu.

Za povezivanje i završnu ugradnju dodatno su potrebni:

• kanalizaciona cev
• hidroizolacioni sistem
• košuljica
• podne pločice
• lepak za pločice
• fug masa
• odgovarajući zaptivni materijal
