Opis

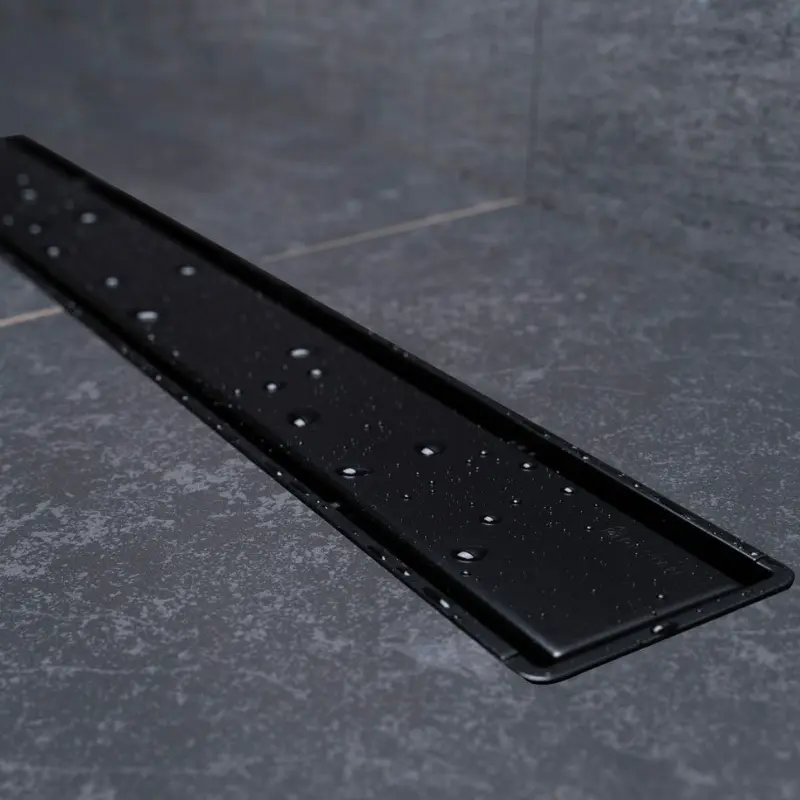

Peštan Confluo Primo Compact Line tuš kanalica 75 cm crna mat 13702525

Confluo Primo Compact Line tuš kanalica

Peštan Confluo Primo Compact Line 13702525 je kompletna linijska tuš kanalica namenjena za prikupljanje i odvođenje vode iz tuš prostora bez klasične tuš kade. Ugrađuje se u podnu konstrukciju, dok crna mat rešetka ostaje vidljiva i predstavlja završni deo odvodnog sistema.

Model pripada Confluo Primo Compact Line seriji i ima nominalnu dužinu od 750 mm, odnosno 75 cm. Niska konstrukcija omogućava ugradnju u renoviranim i novim kupatilima u kojima je raspoloživa visina poda ograničena.

Crna mat završna obrada omogućava usklađivanje kanalice sa slavinama, profilima tuš kabine, usponskim tuševima, tuš ružama i tuš ručicama u crnoj boji.

Šifra artikla 13702525

Ovaj opis odnosi se na Peštan Confluo Primo Compact Line tuš kanalicu sa crnom mat rešetkom.

Osnovni podaci:

• Proizvođač: Peštan
• Brend: Confluo
• Serija: Primo Compact Line
• Šifra artikla: 13702525
• Nominalna dužina: 750 mm
• Boja: crna
• Površina: mat
• Minimalna ugradna visina: 52 mm
• Odvodni priključak: Ø50 mm
• Maksimalni protok: do 48 l/min

Šifra 13702525 označava Peštan Confluo Primo Compact Line kanalicu dužine 750 mm sa crnom mat završnom obradom.

Nominalna dužina 750 mm

Nominalna dužina kanalice iznosi 750 mm, odnosno 75 cm. Ova dimenzija pogodna je za tuš prostore manjih i standardnih dimenzija, kao i za postavljanje pored zida ili unutar površine za tuširanje.

Pre ugradnje potrebno je uskladiti kanalicu sa:

• širinom tuš prostora
• položajem zidova
• rasporedom podnih pločica
• položajem fuga
• pravcem kanalizacione cevi
• završnim nivoom poda
• padom pločica prema kanalici
• hidroizolacionim sistemom
• raspoloživom ugradnom visinom

Nominalna dužina odnosi se na osnovnu veličinu proizvoda. Prilikom pripreme prostora treba proveriti tehničke mere kompletnog tela kanalice sa bočnim ivicama i priključnim elementima.

Crna mat rešetka

Peštan Confluo Primo Compact Line kanalica isporučuje se sa rešetkom u crnoj mat boji. Metalna površina ostaje vidljiva nakon ugradnje i formira linearan detalj u podu tuš prostora.

Crna mat rešetka može se kombinovati sa:

• crnim slavinama za tuš
• crnim usponskim tuševima
• crnim tuš ružama
• crnim tuš ručicama
• crnim profilima tuš kabine
• crnom kupatilskom galanterijom
• svetlim podnim pločicama
• tamnim pločicama u imitaciji kamena
• pločicama u imitaciji betona
• pločicama velikog formata

Mat površinu treba održavati blagim sredstvima bez abrazivnih čestica kako ne bi došlo do oštećenja završnog sloja.

Rešetka od nerđajućeg čelika AISI 304

Vidljiva rešetka izrađena je od nerđajućeg čelika AISI 304 sa crnom mat završnom obradom. Nerđajući čelik pruža stabilnu osnovu za završni deo kanalice i prilagođen je redovnom kontaktu sa vodom u kupatilskim prostorima.

Karakteristike materijala:

• otpornost na vlagu
• stabilna konstrukcija
• higijenska površina
• jednostavno redovno održavanje
• mogućnost uklanjanja radi čišćenja
• primena u tuš prostorima
• uklapanje sa drugom metalnom opremom
• dugotrajna upotreba uz pravilno održavanje

Na crnoj površini mogu ostati tragovi kamenca i osušene vode, zbog čega se preporučuje redovno ispiranje i brisanje mekom krpom.

Telo kanalice od ABS plastike

Telo i nosač završne rešetke izrađeni su od čvrste ABS plastike, dok su baza i funkcionalni elementi sifona izrađeni od odgovarajućih polimernih materijala.

Polimerna konstrukcija omogućava:

• malu ukupnu masu proizvoda
• kompaktne dimenzije
• nisku ugradnu visinu
• precizno oblikovane priključke
• jednostavnije nivelisanje
• otpornost na vlagu
• lakši pristup komponentama radi održavanja

Telo kanalice mora biti pravilno oslonjeno i stabilizovano pre izvođenja košuljice kako ne bi došlo do pomeranja tokom građevinskih radova.

Minimalna ugradna visina 52 mm

Peštan Confluo Compact Line odlikuje minimalna ugradna visina od 52 mm. Niska konstrukcija omogućava postavljanje u kupatilima u kojima nema dovoljno prostora za standardne duboke tuš kanalice.

Prilikom određivanja konačne visine potrebno je uzeti u obzir:

• noseću podlogu
• položaj kanalizacione cevi
• visinu tela kanalice
• nivelacione nogice
• košuljicu
• hidroizolaciju
• lepak za pločice
• debljinu podnih pločica
• završni pad poda

Minimalna ugradna visina proizvoda ne predstavlja ukupnu visinu svih slojeva poda. Pre montaže potrebno je izračunati kompletnu podnu konstrukciju.

Prilagođavanje visini poda

Nivelacioni elementi omogućavaju prilagođavanje kanalice planiranoj visini podne obloge. Gornja ivica rešetke treba da bude pravilno poravnata sa završnom površinom pločica.

Tokom podešavanja potrebno je proveriti:

• visinu košuljice
• debljinu hidroizolacije
• debljinu lepka
• debljinu podnih pločica
• položaj kanalizacione cevi
• visinu odvodnog priključka
• pad poda prema kanalici
• položaj u odnosu na zid
• stabilnost svih oslonaca

Kanalica mora biti nivelisana pre povezivanja sa završnim slojevima poda.

Horizontalni odvodni priključak Ø50 mm

Peštan Confluo Primo Compact Line tuš kanalica ima priključak prečnika Ø50 mm za povezivanje sa kanalizacionom instalacijom.

Pre postavljanja potrebno je proveriti:

• prečnik postojeće kanalizacione cevi
• pravac odvodne instalacije
• potreban pad cevi
• raspoloživu dubinu poda
• mogućnost rotacije baze
• stabilnost spoja
• nepropusnost priključka
• mogućnost pristupa pre zatvaranja poda

Spoj kanalice i kanalizacione cevi treba testirati vodom pre izvođenja košuljice i postavljanja podnih pločica.

Maksimalni protok do 48 l/min

Maksimalni kapacitet odvoda iznosi do 48 litara u minuti, odnosno približno 0,8 l/s. Ovaj kapacitet treba uskladiti sa količinom vode koju proizvode tuš ruža, tuš ručica i ostali izlazi koji mogu raditi istovremeno.

Konačan protok zavisi od:

• pravilne ugradnje kanalice
• pada podnih pločica
• prečnika kanalizacione cevi
• pada odvodne instalacije
• čistoće rešetke za dlake
• čistoće sifonske baze
• količine vode iz tuš sistema
• redovnog održavanja
• pravilnog položaja odvodnog priključka

Kod tuš sistema sa velikom tuš ružom ili više istovremenih izlaza potrebno je proveriti njihov zbirni protok.

Vodeni zatvarač visine 25 mm

Sifonska baza formira vodeni zatvarač visine 25 mm. Vodeni zatvarač sprečava prolazak neprijatnih mirisa iz kanalizacione instalacije u prostor kupatila.

Niža visina vodenog zatvarača omogućava kompaktnu konstrukciju kanalice. Kod tuš prostora koji se retko koriste voda iz sifona može postepeno ispariti, pa je potrebno povremeno pustiti vodu kroz kanalicu.

Pravilan rad vodenog zatvarača zavisi od:

• pravilnog sastavljanja sifona
• dovoljne količine vode
• redovnog korišćenja
• pravilnog položaja baze
• čistoće unutrašnjih komponenti
• nepropusnosti odvodnog sistema

Samočisteća S baza

Confluo Primo Compact Line koristi samočisteću S bazu oblikovanu tako da protok vode ispira njene unutrašnje površine i usmerava nečistoće prema odvodnoj cevi.

Samočisteća konstrukcija doprinosi:

• boljem usmeravanju vode
• smanjenom zadržavanju naslaga
• lakšem ispiranju baze
• nesmetanom prolazu vode
• jednostavnijem održavanju
• kompaktnoj visini kanalice

Samočisteća funkcija ne uklanja potrebu za periodičnim vađenjem i ručnim čišćenjem dostupnih komponenti.

Rotacija baze za 360°

Sifonska baza može se rotirati za 360°, što omogućava usmeravanje odvodnog priključka prema položaju kanalizacione cevi.

Rotirajuća baza olakšava:

• povezivanje sa postojećom instalacijom
• prilagođavanje pravcu kanalizacione cevi
• postavljanje kanalice pored zida
• postavljanje unutar tuš površine
• smanjenje broja dodatnih kolena
• prilagođavanje stvarnim uslovima na gradilištu

Nakon određivanja položaja potrebno je proveriti stabilnost baze i nepropusnost svih spojeva.

Rešetka za dlake

U kompletu se nalazi rešetka za dlake koja zadržava kosu i krupnije nečistoće pre njihovog ulaska u sifonsku bazu i kanalizacionu cev.

Rešetku za dlake treba redovno:

• izvaditi iz kanalice
• očistiti od kose
• isprati mlakom vodom
• ukloniti naslage sapunice
• proveriti da nije oštećena
• vratiti u pravilan položaj

Redovno čišćenje pomaže u očuvanju protoka i smanjuje mogućnost začepljenja odvodne instalacije.

Nivelacione nogice

Nivelacione nogice omogućavaju podešavanje položaja i visine kanalice pre izvođenja košuljice.

Tokom postavljanja potrebno je proveriti:

• uzdužni položaj kanalice
• poprečni položaj kanalice
• visinu buduće podne obloge
• položaj u odnosu na zid
• stabilnost svih nogica
• pravac odvodnog priključka
• pad poda prema rešetki
• završni nivo crne maske

Nakon nivelisanja telo treba stabilizovati tako da se ne pomera tokom izvođenja građevinskih radova.

Ugradnja pored zida

Kanalica se može postaviti pored zida tuš prostora. Kod ovakve ugradnje pod se najčešće izvodi sa padom u jednom pravcu prema odvodnoj liniji.

Pri zidnoj montaži potrebno je pravilno uskladiti:

• razmak kanalice od zida
• spoj zida i poda
• položaj hidroizolacije
• debljinu zidnih pločica
• završnu obradu podnih pločica
• položaj fuga
• pad poda
• pristup rešetki radi čišćenja

Posebnu pažnju treba posvetiti hidroizolaciji ugla između poda i zida.

Ugradnja unutar tuš površine

Peštan Confluo kanalica može se postaviti i unutar površine za tuširanje. U tom slučaju podne pločice treba izvesti sa odgovarajućim padom prema kanalici sa jedne ili više strana.

Potrebno je uskladiti:

• položaj kanalice
• raspored podnih pločica
• položaj fuga
• pad poda
• položaj odvodne cevi
• visinu košuljice
• završni nivo rešetke
• mogućnost pristupa radi čišćenja

Rešetka mora ostati uklonjiva nakon završetka svih keramičarskih radova.

Hidroizolacija tuš prostora

Tuš kanalica mora biti pravilno povezana sa hidroizolacionim sistemom poda. Hidroizolacija sprečava prodor vode u košuljicu i okolnu građevinsku konstrukciju.

Potrebno je pravilno obraditi:

• prostor oko tela kanalice
• spoj kanalice i košuljice
• spoj zida i poda
• uglove tuš prostora
• prodore instalacija
• površinu ispod podnih pločica
• završne spojeve uz kanalicu
• sve kritične tačke mokre zone

Pre postavljanja pločica potrebno je proveriti kontinuitet i nepropusnost hidroizolacionog sloja.

Usklađivanje sa podnim pločicama

Kanalica dužine 75 cm može se kombinovati sa različitim formatima podnih pločica.

Prilikom planiranja rasporeda treba uzeti u obzir:

• nominalnu dužinu kanalice
• stvarne spoljne mere tela
• širinu vidljive crne rešetke
• položaj fuga
• pad pločica prema odvodu
• završni spoj uz kanalicu
• boju podnih pločica
• mogućnost uklanjanja rešetke
• pristup unutrašnjosti kanalice

Pločice, lepak, fug masa i sanitarni silikon ne smeju blokirati uklanjanje završne rešetke.

Čišćenje crne mat rešetke

Crnu mat rešetku treba redovno čistiti kako bi se uklonili kamenac, sapunica, ostaci kozmetičkih proizvoda i tragovi vode.

Preporučeni postupak:

• ukloniti gornju rešetku
• isprati je mlakom vodom
• naneti blago pH neutralno sredstvo
• očistiti površinu mekom krpom
• očistiti donju stranu rešetke
• isprati čistom vodom
• osušiti površinu mikrofiber krpom
• pravilno vratiti rešetku

Redovno sušenje smanjuje pojavu belih tragova kamenca na crnoj mat površini.

Održavanje unutrašnjih komponenti

Pored čišćenja završne rešetke potrebno je održavati i unutrašnje komponente kanalice.

Preporučeni postupak:

• ukloniti crnu mat rešetku
• izvaditi rešetku za dlake
• ukloniti kosu i krupnije nečistoće
• isprati rešetku za dlake
• očistiti unutrašnjost tela
• ukloniti naslage iz sifonske baze
• proveriti prolaz prema odvodnoj cevi
• isprati sistem čistom vodom
• pravilno vratiti sve elemente
• proveriti brzinu odvodnjavanja

Za čišćenje ne treba koristiti agresivna sredstva koja mogu oštetiti crnu završnu obradu, plastične komponente ili zaptivne elemente.

Sadržaj isporuke

Artikal obuhvata:

• Peštan Confluo Primo Compact Line tuš kanalicu
• nominalnu dužinu od 750 mm
• crnu mat završnu rešetku
• nosač rešetke
• rešetku za dlake
• nisku samočisteću S bazu
• horizontalni priključak Ø50 mm
• elemente za podešavanje visine
• nivelacione nogice
• komponente potrebne za sastavljanje kanalice
• šifru artikla 13702525

Artikal ne obuhvata:

• kanalizacionu cev
• hidroizolacioni premaz
• zaptivne trake
• podne pločice
• lepak za pločice
• fug masu
• sanitarni silikon
• ostali građevinski i montažni materijal

Kompletna tuš kanalica

Peštan Confluo Primo Compact Line 13702525 isporučuje se kao kompletna tuš kanalica sa telom, završnom rešetkom i sifonskom bazom. Za razliku od modularnih sistema kod kojih se telo i rešetka kupuju odvojeno, osnovne funkcionalne komponente ovog modela nalaze se u kompletu.

Za povezivanje i završnu ugradnju dodatno su potrebni:

• odgovarajuća kanalizaciona cev
• hidroizolacioni sistem
• košuljica
• podne pločice
• lepak
• fug masa
• odgovarajući zaptivni materijal
